燃气输配系统基础知识

天然气输配系统基础知识培训教材第一节天然气输配系统的构成1、城市燃气的供应方式（1）管道天然气指通过长输管道把天然气引入到各个城市。

（2）液化天然气（缩写为LNG）指在一个大气压下，天然气被冷却至约-162℃时，可以由气态转变成液态，其体积约小为同量气态天然气体积的1/600，重量仅为同体积水的45%左右。

(3)压缩天然气（缩写为CNG）指把天然气加压到20—25Mpa的压力后以气态储存在容器中的方式。

它与管道天然气的组分相同。

图2-12、天然气管道输配系统的构成天然气从气井开采出来以后，经过矿场集输管道集中到净化厂，处理后，由长输管道输送至城市管网，供给工业和民用的用户。

由气井到用户，天然气都在密闭的状态下输送，形成一个输气系统。

长输管道是连接气田净化处理厂与城市之间的干线输气管道，它具有输气量大，压力高，运距长的特点。

城市燃气管道由门站，线路工程及其附属设施组成，根据用户情况和管线距离条件，输气管道设有调压站，计量站及阀室，通过分输站或计量站将天然气调压后输往城镇配气管网或直接输往用户。

接受站(门站)负责接受天然气输入城镇使用的燃气，进行计量、质量检测，按城镇供气的输配要求，控制与调节向城镇供应的天然气的流量与压力，必要时还需对天然气进行净化。

第二节城市燃气管网的分类及其选择1 根据用途分类1）长距离输气管线其干管及支管的末端连接城市或大型工业企业，作为该供应区的气源点。

2）城市燃气管道3）工业企业燃气管道2 根据敷设方式分类1）地下燃气管道一般在城市中常采用地下敷设。

2）架空燃气管道在管道通过障碍时，或在工厂区为了管理维修方便，采用架空敷设。

3 根据输气压力分类天然气管道之所以要根据输气压力来分级，是因为天然气管道的气密性与其他管道相比，有特别严格的要求，漏气可能导致火灾、爆炸、中毒或其他事故。

管道中的压力越高，管道接头脱开或管道本身出现裂缝的可能性和危险性也越大。

当管道内燃气的压力不同时，对管道材质、安装质量、检验标准和运行管理的要求也不同。

燃气输配场站工考试题库一、单项选择题1、下列对压缩天然气、液化天然气、液化石油气的英文缩写描述正确的是（ A ）。

A、CNG、LNG、LPGB、LPG、CNG、LNGC、CNG、LPG、LNGD、LNG、CNG、LPG2、天然气在液化后其体积缩小（ A ）。

A、600倍B、200倍C、650倍D、300倍3、目前在城市燃气输配系统中最常采用的加臭剂是（ A ）。

A、四氢噻吩B、硫化氢C、乙硫醇D、二氧化硫4、储罐内装的液化天然气的状态为下列哪一种状态？（ C ）A、气态B、液态C、气、液共存D、固体5、液化天然气的温度大约是多少？（ B ）A、零下273摄氏度B、零下162摄氏度C、零摄氏度D、162摄氏度6、天然气充分燃烧后产生（ D ）。

A、H O和CO B.H和CO C.H和CO D.HO和CO7、液化石油气的主要组分是（ A ）。

A、丙烷、丙烯、丁烷、丁烯B、甲烷、丙烷、丙烯、丁烷C、甲烷、乙烷、丙烷、丁烷D、乙烷、丙烷、丙烯、丁烷8、天然气的爆炸极限为：（ B ）。

A、2-9%B、5-15%C、6-20%D、5-35%9、天然气热值的法定计量单位为（ B ）。

A、焦耳/克B、焦耳/标米3C、千卡/千克D、卡/标米310、一旦发现中压燃气管道大面积泄漏，首先应（ A ）。

A、关闭附近阀门B、尽快查找漏气点C、尽快上报11、在城市燃气管网系统中用来调节和稳定管网压力的设施，称作（ B ）。

A、储配站B、调压站C、加气站D、分输站12、燃气管道做强度试验时，当压力达到规定值后，应稳压（ C ）。

A、3hB、2hC、1hD、4h13、我国城市燃气管道按压力来分，低压燃气输气压力P<（ B ）MPa。

A、0．001B、0．01C、0．1D、1．014、使用天然气的民用灶具，额定压力为（ C ）帕。

A、1000B、1500C、2000D、280015、燃气在空气供应不足的情况下燃烧，容易产生下列哪种有害气体（ B ）。

燃气输配基础知识一．城市燃气系统的组成1.气源（气井、制气厂）2.输配系统3.用户二．城市燃气输配系统的构成（1）城市门站1.一个城市一个或几个2.可承担燃气分配、计划、调度及综合平衡（2）各种不同压力的燃气管道系统（管网）（3）燃气储配站（4）调压计量站/露天（南方）、区域调压室/室内（北方）（5）通讯及自动调度系统（SCADA）——紧急特殊情况下使用，保持持续供气三.系统构成原则1.宜标准化、系列化2.可分阶段实施3.便于维护和管理4.满足运行管理的安全性要求四．城市燃气管理的分类（1）按用途分1.长输管线（长距离输气管线）连接气源和城市之间的大型管线，一般具有距离长、管径大、压力高等特点2.城市燃气管道①输气管道：在供气地区之间专门输送燃气的大型主要管道②配气管道：在供气地区内将燃气分配给燃气用户的燃气管道③用户引入管：从室外配气管道到用户室内总阀之间的燃气联接转换管道④室内燃气管道：从用户室内总阀到各用户用具之间的燃气管道，包括：Ⅰ.立管：从用户室内总阀到建筑物顶层的垂直燃气管道Ⅱ.水平干管：连接室内各立管之间的水平管道Ⅲ.水平支管：由立管到燃具之间的水平管道（2）按敷设方式分类1.地下燃气管道（埋地管道）特点：美观、寿命长2.架空燃气管道特点：易腐蚀、方便管理与维修（3）按燃气压力分类1.按《城镇燃气设计规范》（GB50028-2006）标准规定四等七级1MPa=1000KPa高压：A级——2.5＜P≤4.0（MPa）B级——1.6＜P≤2.5（MPa）次高压：A级——0.8＜P≤1.6（MPa）B级——0.4＜P≤0.8（MPa）中压：A级——0.2＜P≤0.4（MPa）B级——0.01≤P≤0.2（MPa）低压：P＜0.01（MPa）2.各种燃气的额定使用压力人工燃气——1000Pa=1KPa天然气——2000Pa=2KPa液化石油气——3000Pa=3KPa（4）按管网的结构形式分类1.支状管网：投资省，可靠性差，是管网发展的初期产物2.环状管网：可靠性高，但投资也高，是管网发展的最终发展方向（5）按照管道材质分室外燃气管道的种类：1.铸铁管（球墨铸铁）：人工燃气，天然气不用2.钢管：主干管①无缝钢管：无焊缝、强度好、受力好、价格高、重要地方用。

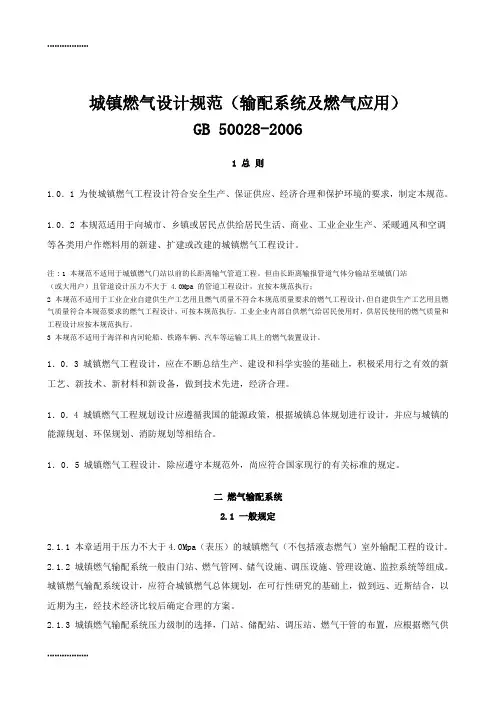

城镇燃气设计规范（输配系统及燃气应用）GB 50028-20061 总则1.0．1 为使城镇燃气工程设计符合安全生产、保证供应、经济合理和保护环境的要求，制定本规范。

1.0．2 本规范适用于向城市、乡镇或居民点供给居民生活、商业、工业企业生产、采暖通风和空调等各类用户作燃料用的新建、扩建或改建的城镇燃气工程设计。

注：1 本规范不适用于城镇燃气门站以前的长距离输气管道工程。

但由长距离输报管道气体分输站至城镇门站（或大用户）且管道设计压力不大于 4.0Mpa 的管道工程设计，宜按本规范执行；2 本规范不适用于工业企业自建供生产工艺用且燃气质量不符合本规范质量要求的燃气工程设计，但自建供生产工艺用且燃气质量符合本规范要求的燃气工程设计，可按本规范执行。

工业企业内部自供燃气给居民使用时，供居民使用的燃气质量和工程设计应按本规范执行。

3 本规范不适用于海洋和内河轮船、铁路车辆、汽车等运输工具上的燃气装置设计。

1．0．3 城镇燃气工程设计，应在不断总结生产、建设和科学实验的基础上，积极采用行之有效的新工艺、新技术、新材料和新设备，做到技术先进，经济合理。

1．0．4 城镇燃气工程规划设计应遵循我国的能源政策，根据城镇总体规划进行设计，并应与城镇的能源规划、环保规划、消防规划等相结合。

1．0．5 城镇燃气工程设计，除应遵守本规范外，尚应符合国家现行的有关标准的规定。

二燃气输配系统2.1 一般规定2.1.1 本章适用于压力不大于4.0Mpa（表压）的城镇燃气（不包括液态燃气）室外输配工程的设计。

2.1.2 城镇燃气输配系统一般由门站、燃气管网、储气设施、调压设施、管理设施、监控系统等组成。

城镇燃气输配系统设计，应符合城镇燃气总体规划，在可行性研究的基础上，做到远、近斯结合，以近期为主，经技术经济比较后确定合理的方案。

2.1.3 城镇燃气输配系统压力级制的选择，门站、储配站、调压站、燃气干管的布置，应根据燃气供应来源、用户的用气量及其分布、地形地貌、管材设备供应条件、施工和运行等因素，经过多方案比较，择优选取技术经济合理、安全可靠的文案。

2012年燃气基础知识（含安全知识）考核题库一、单选题1、在城市燃气管网系统中用来调节和稳定管网压力的设施，称作( )。

A、储配站B、调压站C、加气站D、分输站2、燃气管道做强度试验时，当压力达到规定值后，应稳压( )。

A、3hB、2hC、1hD、4h3、为了提高储罐的利用系数，可在高压储配站内安装( )，当储气罐内的燃气压力接近管网压力时，可以利用高压干管的高压燃气把燃气从压力较低的罐中引射出来，以提高整个罐的容积利用系数。

A、调压器 B、喷射器 C、引射器 D、过滤器4、燃气管道穿越铁路、高速公路时应加套管，套管端部距路堤坡脚外距离不应小于( )。

A、1．0mB、2．0mC、5．0mD、10．0m5、燃气管道的气密性试验持续时间一般不少于( )，实际压力降不超过允许值为合格。

A、4hB、12hC、24hD、48h6、我国城市燃气管道按输气压力来分，高压燃气管道的压力为2．5Mpa至（）MpaA、4．0B、3．5C、5．0D、6．07、在燃气输配系统中，所有的调压器都是一个( )设备。

A、升压B、降压C、稳压D、升压和稳压8、燃气管道输气压力为0．6MPa的燃气管道为（）燃气管道。

A．低压 B．中压A C．次高压B D．次高压A9、一般由城市（）燃气管道构成大城市输配管网系统的外环网。

A．中压B B．中压A C．高压B D．次高压A10、中压A地下燃气管道与电力电缆的水平净距不得小于（）。

A．0．5m B．0．7m C．1．0m D．1．2m11、地下燃气管道与给水管、排水管或其他燃气管道之间的垂直净距不得小于（）。

A．0．1m B．0．15m C．0．20m D．0．25m12、为保证管网的安全与操作方便，地下燃气管道上的阀门一般都设置在（）。

A．阀门井底 B．阀门井口 C．阀门井中部 D．距阀门井墙较远处13、城市基坑周围往往密布各种管线，包括上水、雨水、污水、电力，电信、煤气及热力等管线。

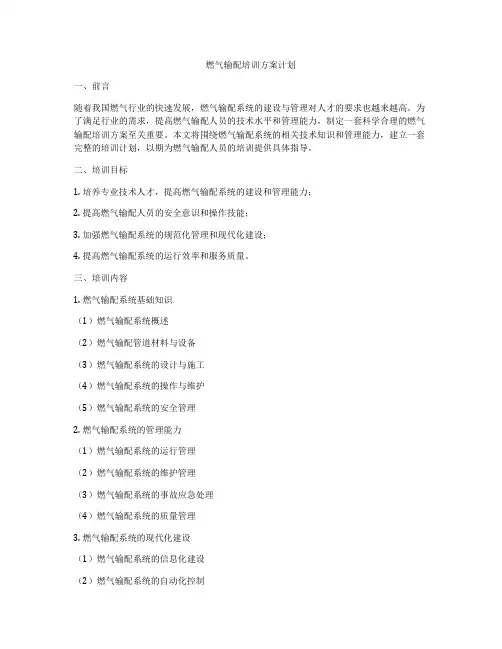

燃气输配培训方案计划一、前言随着我国燃气行业的快速发展，燃气输配系统的建设与管理对人才的要求也越来越高。

为了满足行业的需求，提高燃气输配人员的技术水平和管理能力，制定一套科学合理的燃气输配培训方案至关重要。

本文将围绕燃气输配系统的相关技术知识和管理能力，建立一套完整的培训计划，以期为燃气输配人员的培训提供具体指导。

二、培训目标1. 培养专业技术人才，提高燃气输配系统的建设和管理能力；2. 提高燃气输配人员的安全意识和操作技能；3. 加强燃气输配系统的规范化管理和现代化建设；4. 提高燃气输配系统的运行效率和服务质量。

三、培训内容1. 燃气输配系统基础知识（1）燃气输配系统概述（2）燃气输配管道材料与设备（3）燃气输配系统的设计与施工（4）燃气输配系统的操作与维护（5）燃气输配系统的安全管理2. 燃气输配系统的管理能力（1）燃气输配系统的运行管理（2）燃气输配系统的维护管理（3）燃气输配系统的事故应急处理（4）燃气输配系统的质量管理3. 燃气输配系统的现代化建设（1）燃气输配系统的信息化建设（2）燃气输配系统的自动化控制（3）燃气输配系统的节能环保技术（4）燃气输配系统的智能化管理四、培训方式1. 班内教学：通过专业教师的讲解，配合教学实例和案例分析，进行燃气输配系统的理论教学。

2. 实地考察：组织实地考察燃气输配系统的相关工程，让学员亲身体验和了解实际操作过程。

3. 应用实践：设置燃气输配系统的模拟操作和实际操作环节，让学员通过实际操作掌握相关技术和方法。

五、培训周期本培训方案计划设置为3个月，包括基础知识和管理能力的培训、实地考察和实际操作训练。

其中具体安排如下：第1-2周：燃气输配系统基础知识的讲解和理论学习。

第3-4周：燃气输配系统的现代化建设和管理能力的培训。

第5-6周：实地考察相关工程，并进行现场学习和交流。

第7-12周：燃气输配系统的实际操作训练和应用实践。

六、培训目标评估通过小测验、中期考核和期末考试等方式对学员的学习情况和培训效果进行评估。
