IP外壳防护等级培训
7
防短时间浸 水
浸入规定压力的水中经规定时间后外壳进水量 不致达有害程度
/
8
影响防持续 潜水影响
按生产方和使用方双方同意的条件（应比为7 严酷）持续潜水后外壳进水量不致达有害程度
/
附加字母描述
IP
简要说明
A
防止手背接近
直径50mm的球形试具与危险部件必须保 持足够的间隙
B
防止手指接近
直径12mm，长80mm的铰接试指与危险 部件必须保持足够的间隙
基本概念
物体试具 object probe
模仿固体异物, 检验其进人外壳的可能性的检验工具。
开 口 opening
外壳本身设置的, 或通过试具施加规定的外力后形成 的孔洞或缝隙。
IP防护等级基本概念 IP防护等级大致介绍 IP防护等级相关问题 大家自由讨论和交流
IP等级的定义
GB4208-93
2
防止手指接近危险部件
长80mm的铰接试指应与危险部件 有足够的间隙
3
防止工具接近危险部件
直径2.5mm的试具不得进入壳内
4 防止金属线接近危险部件 直径1.0mm的试具不得进入壳内
5 防止金属线接近危险部件 直径1.0mm的试具不得进入壳内
6 防止金属线接近危险部件 直径1.0mm的试具不得进入壳内
组成 代码字母
第一位特 征数字
数字或 字母 IP 0 1 2 3
4
5 6
对设备防护的含义
防止固体异物进入 无防护
≥Φ50mm ≥Φ12.5mm ≥Φ2.5mm ≥Φ1.0mm
防尘 尘密
对人员防护的含义
防止接近危险部件 无防护 手背 手指 工具 金属线 金属线 金属线
防爆和防护等级讲解

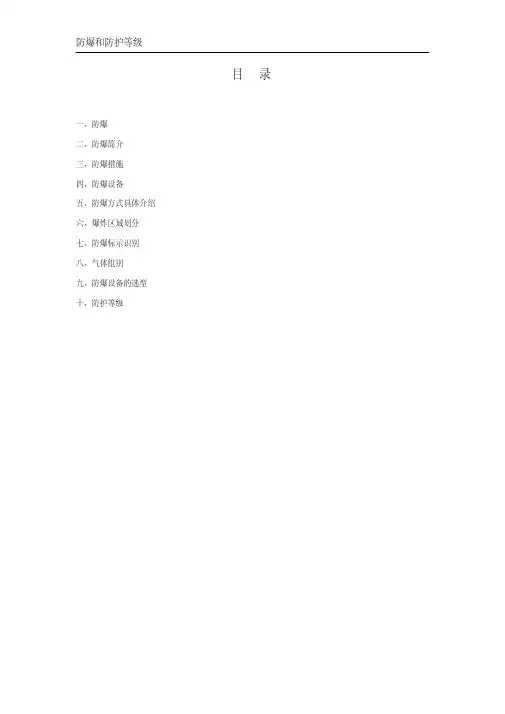

目录
一、防爆
二、防爆简介
三、防爆措施
四、防爆设备
五、防爆方式具体介绍
六、爆炸区域划分
七、防爆标示识别
八、气体组别
九、防爆设备的选型
十、防护等级
一、防爆
防爆是指能够抵抗爆炸的冲击力和热量而不受损失仍能正常工作称为防爆。
防止爆炸的产生必从三个必要条件来考虑，限制了其中的一个必要条件，就限制了爆炸的产生。
选择相应的防爆型仪表和防爆型电气设备，标准的结构有：隔爆型、增安型、正压型、
充沙型、本质安全型和充油型等。
防爆含义：指防止爆炸
防爆措施：选用适应的通风方法
防爆设备：用于爆炸性环境的电气设备
标准结构：隔爆型、增安型、正压型、充沙型
二、简介
1、引起爆炸的三个必要条件，三个条件同时具备——爆炸
①燃点ignite；②助燃气体comburant（特殊物质可以非O条件下燃烧爆炸，如Mg可在二氧化碳中剧烈燃烧）；③可燃物 combustible
2、防止爆炸的产生必从三个必要条件来考虑，限制了其中的一个必要条件，就限制了爆炸的产生。
防止化工厂、炼油厂中爆炸性和易燃性的物质可能引起的爆炸。
设备和管道因密封不良而引起爆炸性或易燃性物质外逸，遇到仪表的电气接点和电气设
备短路时形成的火花，都可能引起爆炸或燃烧。
三、防爆措施
（1）选择相应的防爆型仪表和防爆型电气设备，标准的结构有：隔爆型、增安型、正压型、
充沙型、本质安全型和充油型等。
（2）选用适应的通风方法。
（3）预防或最大限度地降低易燃物质泄漏的可能性。
（4）不用或尽量少用易产生电火花的电气元件。
（5）采取充氮气之类的方法维持惰性状态。
防护等级和防爆知识
爆炸性危险场所
概念：任何具有潜在爆炸危险的场所 下列为具有爆炸危险的场所：
2. 在食品工业、医药、等区域： a)食品工业中的面粉厂，食用油生产厂等； b)制药厂的无菌室、化验室等；
爆炸性危险场所
一、产生爆炸的基本条件
1. 爆炸性物质 2. 空气（氧气） 3. 点火源：
– – – – – – –
Type 3S
Type 4 Type 4X
Dust-tight防尘, Rain-tight防雨, and Sleet (Ice)Proof防雹（冰）– Outdoor室外 Water-tight and Dust-tight水密和尘密– Indoor室内
Water-tight and Dust-tight and Corrosion Resistant水密、尘密和防腐蚀– Indoor室内
概念：任何具有潜在爆炸危险的场所 下列为具有爆炸危险的场所：
1. 在石油、化工、煤炭等区域,据资料： a) 在煤矿井下，2/3的场所属于爆炸性危险场所； b) 在石油开采现场和精炼厂约有60-80%属爆炸性 危险场所； c) 成品油储运； d) 在化学工业中，约有80%以上的生产车间属爆炸 性危险场所。 e) 半导体制造过程中大量使用危险爆炸性气体作为 工艺气体。
Group 组
Group A: acetylene乙炔 Group B: butadiene丁二烯, ethylene oxide氧化乙 烯, hydrogen氢气, propylene oxide环氧丙烷 Group C: acetaldehyde 乙 醛 , cyclopropane, diethyl ether乙醚, ethylene乙烯, unsymmetrical dimethyl 非对称二甲基, hydrazine联氨 Group D: ammonia 氨 , benzene 苯 , butane 丁烷 , ethane 乙 烷 , gasoline 汽 油 , natural gas 天 然 气 , propane 丙 烷 , propylene 丙 烯 , styrene 苯 乙 烯 , vinyl chloride氯乙烯, xylenes二甲苯, etc等…
IP-防护等级培训
阻滞和磨损 轴承等运动 部件，磨蚀 表面，污染
阻塞通风口、 管路、过滤器 、操作孔等
积尘可以成 为水汽凝聚 的核心，促 进腐蚀和霉
润滑剂
菌生长。
防尘试验的三类试验
外壳防护试验
检验外壳防护 密 封性能的试 验 方法 ， 具体方 法 参见 GB2423.37-89 之2.0小节
自由降尘试验
检测产品在灰尘 自 由降落，无明显 空气流动的环 境中工作能力 的试验方法 ， 具体方法参见 GB2423 .37-89之3.0小 节
试验设备
试样放置
试验条件 持续时间
10 min
防水测试方法（IPX4）
方法名称 喷头式溅水试验 手持式淋水溅水试验装置
使试验顶部到手持喷头喷水口的平行 距离在300mm 至500mm之间
拆去设备上安装带平衡重物的挡板，其 余与上述IPX3之b款均相同
与上述IPX3之b款均相同， 即按被检样品外壳 表面积计算，每平方米为1 min (不包括安 装面积) 最少5min
对固体异物进入的防护 (第一位特征数字)
IP
100 0
简要说明
无防护
含义
/
1
2 3 4 5
防止直径不小于 50mm的固体异物 防止直径不小于 12.5mm的固体异物 防止直径不小于 2.5mm的固体异物 防止直径不小于 1.0mm的固体异物
防尘
直径50mm球形物体不得完全进入壳内
直径12.5mm球形物体不得完全进入壳内 直径2.5mm的试具不得进入壳内 直径1.0mm的试具不得进入壳内 不能完全防止尘埃进入，但进入的灰尘量 不得影响设备的正常运行，不得影响安全
水流量按摆管的喷水孔数计算，每孔为0.07 L/min，淋水 时，摆管中点两边各60°弧段内的喷水孔的喷水 试验条件 喷向样品。被试样品放在摆管半圆中心。摆管沿垂线 两边各摆动60°，共120°。每次摆动( 2×120°)约4s
IP防护等级知识

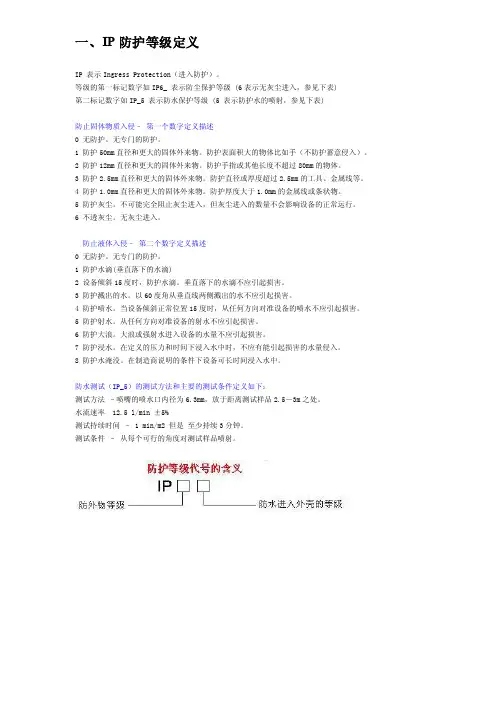

一、IP防护等级定义IP 表示Ingress Protection（进入防护）。
等级的第一标记数字如IP6_ 表示防尘保护等级 (6表示无灰尘进入，参见下表)第二标记数字如IP_5 表示防水保护等级 (5 表示防护水的喷射，参见下表)防止固体物质入侵–第一个数字定义描述0 无防护。
无专门的防护。
1 防护50mm直径和更大的固体外来物。
防护表面积大的物体比如手（不防护蓄意侵入）。
2 防护12mm直径和更大的固体外来物。
防护手指或其他长度不超过80mm的物体。
3 防护2.5mm直径和更大的固体外来物。
防护直径或厚度超过2.5mm的工具、金属线等。
4 防护1.0mm直径和更大的固体外来物。
防护厚度大于1.0mm的金属线或条状物。
5 防护灰尘。
不可能完全阻止灰尘进入，但灰尘进入的数量不会影响设备的正常运行。
6 不透灰尘。
无灰尘进入。
防止液体入侵–第二个数字定义描述0 无防护。
无专门的防护。
1 防护水滴(垂直落下的水滴)2 设备倾斜15度时，防护水滴。
垂直落下的水滴不应引起损害。
3 防护溅出的水。
以60度角从垂直线两侧溅出的水不应引起损害。
4 防护喷水。
当设备倾斜正常位置15度时，从任何方向对准设备的喷水不应引起损害。
5 防护射水。
从任何方向对准设备的射水不应引起损害。
6 防护大浪。
大浪或强射水进入设备的水量不应引起损害。
7 防护浸水。
在定义的压力和时间下浸入水中时，不应有能引起损害的水量侵入。
8 防护水淹没。
在制造商说明的条件下设备可长时间浸入水中。
防水测试（IP_5）的测试方法和主要的测试条件定义如下：测试方法–喷嘴的喷水口内径为6.3mm，放于距离测试样品2.5－3m之处。
水流速率 12.5 l/min ±5%测试持续时间– 1 min/m2 但是至少持续3分钟。
测试条件–从每个可行的角度对测试样品喷射。
二、外壳防护等级的分类 GB 4208-84标准名称：外壳防护等级的分类 GB 4208-84标准编号： GB 4208-84标准正文：国家标准局1994-02-21发布1985-01-01实施本标准以外壳防护能力为基础，规定了最高电压不超过69kV(如有需要，经供需双方协议，额定电压可不超过72.5kV)，借助外壳防护的电气设备的外壳的分类分级系统，同时规定了考核各种等级外壳防护性能的型式试验方法。
防爆防护等级(粗浅学习法)
防爆等级及防护等级
防爆等级
Ex ia(ib)Ⅱ(Ⅰ)C(A,B)T6(1,2,3,4,5)→ Ex iaⅡCT6
ia(ib):看下图；Ⅱ(Ⅰ)：工厂(矿用)；C(A,B)：氢气（丙烷，乙烯）；T6(1,2,3,4,5):下图Ex防爆标记，欧标，European
ia(ib)防爆等级,instinct
Ⅱ(Ⅰ) C(A,B)矿用（工厂用）气体组别
T6(1,2,3,4,5)温度组别
1隔爆型 d 隔离存在的点火源Zone1,Zone2
2增安型 e 设法防止产生点火源Zone1,Zone2
3本安型ia 限制点火源的能量Zone0-2
本安型ib 限制点火源的能量Zone1,Zone2
4正压型p 危险物质与点火源隔开Zone1,Zone2
5充油型o 危险物质与点火源隔开Zone1,Zone2
6充砂型q 危险物质与点火源隔开Zone1,Zone2
7无火花型n 设法防止产生点火源Zone2
8浇封型m 设法防止产生点火源Zone1,Zone2
9气密型h 设法防止产生点火源Zone1,Zone2
T1≤450℃氢气、丙烯氰等多种
T2≤300℃乙炔、乙烯等多种
T3≤200℃汽油、丁烯醛等多种
T4≤135℃乙醛、四氟乙烯等多种
T5≤100℃二硫化碳多种
T6≤85℃硝酸乙酯和亚硝酸乙酯多种
防护等级
IP6（1,2,3,4,5,6）5（0,1,2,3,4,5,6,7,8）→IP65
IP（ingress protection）入口保护，防护等级
6防尘等级
5防水等级
数字越大防护等级越高。
防护等级和防爆知识
防爆通风设备
01
02
03
防爆风扇
用于通风换气，具有防爆 外壳和良好的防爆性能， 能够防止爆炸性气体进入 风扇内部。
防爆空调
用于调节温度和湿度，具 有防爆外壳和良好的防爆 性能，能够防止爆炸性气 体进入空调内部。
防爆排风扇
用于排出爆炸性气体，具 有防爆外壳和良好的防爆 性能，能够防止爆炸性气 体进入排风扇内部。
防爆知识基础
爆炸的原理与类型
要点一
总结词
了解爆炸的原理与类型是预防和应对爆炸事件的基础。
要点二
详细描述
爆炸是由于物质迅速释放大量能量而产生强烈破坏作用的 现象。根据爆炸的性质，可以分为物理爆炸、化学爆炸和 核爆炸。物理爆炸是由物理变化引起的，如压力容器内的 气体压力超过容器承受极限而发生的爆炸；化学爆炸是由 化学反应瞬间释放大量能量而引起的爆炸，如炸药的爆炸 ；核爆炸是由核裂变或核聚变反应释放的巨大能量引起的 爆炸。
防护等级的分类
IP等级
IP（Ingress Protection）等级是常见的防护等级分类，包括IP20、IP30、IP40等，数字越高，防护能力越强。
NEMA等级
NEMA（National Electrical Manufacturers Association）等级是美国标准，包括NEMA 1、NEMA 2、 NEMA 3等，数字越高，防护能力越强。
防爆安全标准与规范
总结词
遵循防爆安全标准与规范是保障人员安全和企业财产安 全的重要保障。
详细描述
各国政府和相关机构制定了一系列防爆安全标准与规范 ，以确保企业和个人在涉及易燃易爆物质的场所能够采 取有效的预防措施。这些标准与规范涉及设备的设计、 制造、安装、使用和维护等方面，企业应遵循相关标准 与规范，加强安全管理，提高员工的防爆安全意识和技 能，从而降低爆炸事件的发生风险。
电气防爆等级及防护等级基础知识
气体环境：适用于存在可燃气体的 环境，如石油、化工等。
室内设备
室内设备：如配电箱、控制柜等，需要达到一定的防护等级，以保证设备的安全运行 和人员的安全操作。
室外设备：如变压器、电机等，由于受到环境的影响，需要更高的防护等级，以抵抗 水、尘等外界因素的侵害。
特殊环境：如化工、制药等行业的生产设备，由于存在易燃、易爆、腐蚀性物质等特 殊环境，需要特别高的防护等级，以保证设备和人员的安全。
公共设施：如地铁、隧道等公共设施中的电气设备，需要达到一定的防护等级，以保 证设施的正常运行和人员的安全。
特殊环境设备
定义：在特定环 境下使用的电气 设备，如高温、 低温、高压、腐 蚀等环境
应用场景：石油、 化工、制药、食 品加工等行业的 生产设备，以及 电力、交通、通 讯等行业的特种 设备
重要性：确保设 备在特殊环境下 能够正常工作， 保障生产和人身 安全
增安型电气设备：通过提高设备的电气安全性和结构设计，降低设备在正常运行时产生火花、 电弧和高温的可能性
本质安全型电气设备：通过限制电路的电气参数，使设备在正常工作和故障状态下产生的电火 花和热效应均不能点燃爆炸性混合物
正压型电气设备：通过保持设备内部保护气体的压力高于外部环境压力，阻止外部爆炸性混合 物进入设备内部
化工行业：化工 生产中存在各种 易燃易爆物质， 如原料、中间产 物、产品等，因 此需要使用防爆 电气设备来确保 安全生产。
其他行业：除上 述行业外，还有 电力、制药、食 品加工等行业也 需要使用防爆电 气设备来确保安 全生产。
制药行业
制药行业：由于制药过程中使用的原料和产品具有易燃易爆性，因此需要使用防爆电气设备 来确保生产安全。
添加标题
防水等级：IPX1-IPX9
关于电气设备的防护等级和防爆等级几个小知识
防护等级即IP
表示电器依其防尘防湿气的特性，IP防护等级是由两个数字所组成，第1个数字表示电器防尘、防止外物侵入的等级(这里所指的外物含工具，人的手指等均不可接触到电器之内带电部分，以免触电)；第2个数字表示电器防湿气、防水浸入的密闭程度，数字越大表示其防护等级越高。
防爆等级
防爆等级一般用来表征防爆设备的防爆能力，防爆设备的一般性定义为：在规定条件下不会引起周围爆炸性环境点燃的电气设备。
前面的字母表示防爆形式，有以下几种形式：。
IEC IP防护、防爆等级

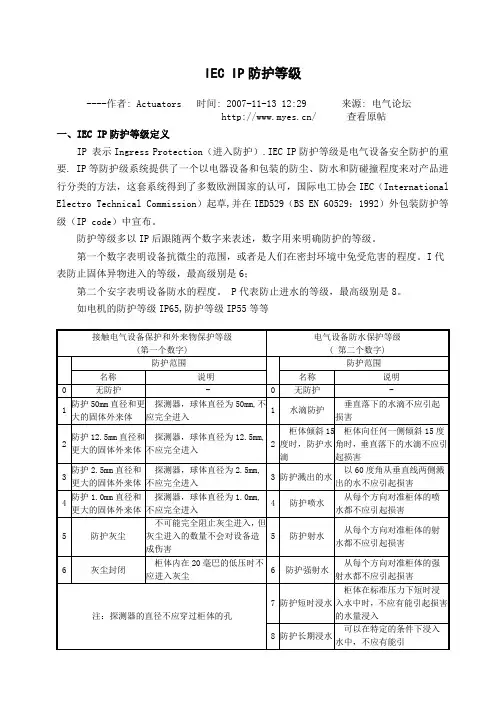

IEC IP防护等级----作者: Actuators 时间: 2007-11-13 12:29 来源: 电气论坛二、认识电子产品的防水等级JIS(IPX)0 无保护1 防滴I型垂直落下的水滴无有害的影响2 防滴II型与垂直方向成15“范围内落下的水滴无有窑的影响3 防雨型与垂直方向成60度范围内降雨无有宾的影响4 防溅型受任意方向的水飞溅无有害的影响5 防喷射型任意方向直接受到水的喷射无有害的影响6 耐水型任意方向直接受到水的喷射也不合讲人内部7 防浸型在规定的条件下即使浸在水中也不全许人内部8 水中型长时间浸没在一定压力的水中照样能使用9 防湿型在相对湿度大90％以卜的湿气样能体用国际工业标准防水登记IP和日本工业标准的JIS防水等级是接近的,分0-8的9级,IP 等级同样对防尘做了规定。
三、IPxx 防尘防水等级防尘等级 (第一个X表示) 0 ：没有保护1 ：防止大的固体侵入2 ：防止中等大小的固体侵入3 ：防止小固体进入侵入4 ：防止物体大于 1mm 的固体进入5 ：防止有害的粉尘堆积6 ：完全防止粉尘进入防水等级 (第二个X表示)0 ：没有保护1 ：水滴滴入到外壳无影响2 ：当外壳倾斜到 15 度时，水滴滴入到外壳无影响3 ：水或雨水从 60 度角落到外壳上无影响4 ：液体由任何方向泼到外壳没有伤害影响5 ：用水冲洗无任何伤害6 ：可用于船舱内的环境7 ：可于短时间内耐浸水（ 1m ）8 ：于一定压力下长时间浸水例：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。
四、IPXX等级中关于防水实验的规定。
（1）IPX 1方法名称：垂直滴水试验试验设备：滴水试验装置试样放置：按试样正常工作位置摆放在以 1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于 200mm试验条件：滴水量为 10。
5 mm/min持续时间：10 min（2）IPX 2方法名称：倾斜15°滴水试验试验设备：滴水试验装置试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm 。
IP防护等级及防爆等级

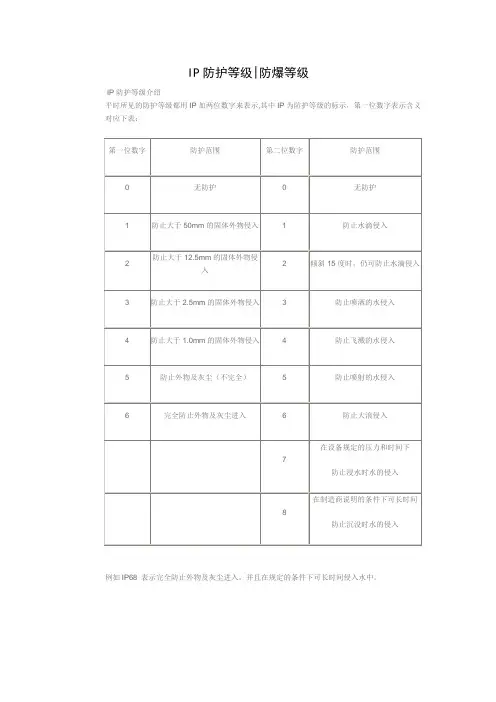

IP防护等级|防爆等级
IP防护等级介绍
平时所见的防护等级都用IP加两位数字来表示,其中IP为防护等级的标示，第一位数字表示含义对应下表：
例如IP68 表示完全防止外物及灰尘进入，并且在规定的条件下可长时间侵入水中。
防爆等级介绍
防爆等级的定义
防爆电气设备的防爆等级的划分是根据设备使用的类别、爆炸性气体混合物的温度组别、防爆电气设备的防爆型式来划分的。
防爆电气设备分为两类：I类为煤矿井下用电气设备；
II为除矿井以外的场所使用的电气设备（II类电器设备又分为：IIA、IIB、IIC三个类别）。
以上四个类别主要是根据不同工况下可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分此四个危险等级，具体区别如下图：。
防爆知识、IP防护等级、电子产品的防水等级
防爆知识防爆标志旳构成防爆电气设备按GB 3８３6原则规定,防爆电气设备旳防爆标志内容涉及：防爆型式+设备类别+(气体组别)+温度组别1. 防爆型式根据所采用旳防爆措施，可把防爆电气设备分为隔爆型、增安型、本质安全型、正压型、油浸型、充砂型、浇封型、n 型、特殊型、粉尘防爆型等。
它们旳标记如表1所示。
ＩEC 防爆等级原则格式:Ｅx（ia)ⅡC T４E：按CEＮELＥC标志承认Ｅx:防爆公用标志iａ:防爆型式(本质安全）Ⅱ:设备组别C：气体组别T４：温度组别表1 防爆基本类型防爆型式防爆型式标志防爆型式防爆型式标志隔爆型Ex d 充砂型Ex q增安型Eｘ e 浇封型Exｍ正压型Ｅx p ｎ型Eｘｎ本安型Ｅｘiａ粉尘防爆型DＩＰ A本安型Ex ib 粉尘防爆型DIP Ｂ油浸型Ex o 特殊性Ex s防爆等级阐明：iａ等级：在正常工作、一种故障和二个故障时均不能点燃爆炸性气体混合物旳电气设备。
正常工作时,安全系数为2．0 ;一种故障时，安全系数为1.５;二个故障时,安全系数为1．0 。
注:有火花旳触点须加隔爆外壳、气密外壳或加倍提高安全系数。
ｉb 等级:在正常工作和一种故障时不能点燃爆炸性气体混合物旳电气设备。
正常工作时，安全系数为2.0 ；一种故障时,安全系数为1.5 。
正常工作时，有火花旳触点须加隔爆外壳或气密外壳保护，并且有故障自显示旳措施，一种故障时安全系数为1.0 。
2．设备类别爆炸性气体环境用电气设备分为:I类：煤矿井下用电气设备;II类：除煤矿外旳其他爆炸性气体环境用电气设备。
IＩ类隔爆型“d”和本质安全型“i”电气设备又分为IIA、ＩＩB、和II C类。
可燃性粉尘环境用电气设备分为：A型尘密设备；B型尘密设备;Ａ型防尘设备;B型防尘设备。
3. 气体组别爆炸性气体混合物旳传爆能力，标志着其爆炸危险限度旳高下，爆炸性混合物旳传爆能力越大,其危险性越高。
爆炸性混合物旳传爆能力可用最大实验安全间隙表达。
