2024.1.29-[国企]建筑防水工程细部构造做法+BIM三维图

2024.1.29-[国企]建筑防水工程细部构造做法+BIM三维图
图 13 屋面落水口内排做法图
1、侧排地漏的安装平外墙装饰面，管口岀水处低于露、阳台、屋面装 饰面层 10mm。地漏周围 500mm 范围内地面向地漏方向 5%坡度找坡。侧排地 漏四周增加防水附加层。
2、屋面外露竖向水落管每节不少于一个管卡，且安装牢固；管卡间距 为 900～1500mm。水落管内径应不小于 75mm，距墙应不小于 20mm，排水口距 水簸箕宜为 150-200mm；管卡应设在靠近水落管接头处、弯头处。
1、地下室穿墙螺杆宜采用三段式止水螺杆。 2、防水施工前须剔除塑料垫块。 3、浇水湿润清除孔内杂物，周边浇水湿润。 4、用防水砂浆封堵内外侧螺杆孔凹槽并压实抹平。 5、防水构造如下图 2 所示。
1
图 2 止水螺杆处防水细部做法图 1、“L”、“Z”、“T”、“十”等异形止水钢板均需提前在场外预制 加工。 2、止水钢板焊接采用双面满焊，焊缝要饱满。 3、防水构造如图 3 所示。
图 7 卫生间侧立面防水节点图
5
1、套管周圈须满焊 100 长 2mm 厚的翼环。 2、防水附加层须向迎水面外延 250mm。 3、套管须内高外地，向外 1%坡度设置。
图 8 穿墙管防水节点图 1、预留洞口严禁用砌块砂浆封堵，须用高一标高微膨胀防水混凝土封 堵。 2、须将预留洞口凿出斜口，利用止水螺杆将模板固定，利用投料口进 行砼浇筑。 3、砼强度达 75%后剔除料口与墙齐平，抹灰收口。在迎水面粘贴防水卷 材，卷材须向洞口周边各外延 50mm。
11
图 17 上人屋面通气管出屋面做法图
12
图 12 不等高屋面变形缝做法图
8
1、水落口杯上口的标高必须设在最低处，屋面直式水落口周围半径 500mm 范围内坡度不应小于 5%，防水层和附加层伸入水落口杯内部不小于 50mm，并应粘接牢固。水落口杯与基层接触处应留宽 20mm、深 20mm 凹槽， 嵌密封材料。

房屋建筑学——防水构造

房屋建筑学——防水构造
第五章 防水构造
本章主要内容
建筑屋面防水构造 建筑外墙防水构造 建筑地下室防水构造
建筑室内防水构造
5.1 概述
● 防水构造基本原则
有效控制建筑物的变形，例如热胀冷缩、不均 匀沉降等 图 对有可能积水的部位，采取疏导的措施
对防水的关键部位，采取构造措施，将水堵在 外部，不使入侵
热胀冷缩导致面砖起鼓
卷材防水屋面构造层次

②辅助层次 辅助构造层是为了满足房屋的使用，或 提高屋面性能而补充设置的构造层，如： 保温层、隔热层、隔蒸汽层、找坡层等。
柔 性 防 水 屋 面 构 造
柔 性 防 水 屋 面 构 造
防水卷材搭接
热熔接法
胶 接 法
（二）刚性防水:
刚性防水屋面是指用防水砂浆和细石混凝土作防 水层的屋面。
卷材防水材料

②卷材粘和剂 用于沥青卷材的粘和剂主要有冷底子油、 沥青胶等。 冷底子油是将沥青稀释溶解在煤油、轻柴 油或汽油中制成，涂刷在水泥砂浆或混凝土 层面作打底用。 沥青胶是在沥青中加入填充料加工制成， 有冷、热两种，每种又均有石
①基本层次 a.结构层
φ4～φ6mm间距为100～200mm的双向钢筋网
片。
②隔离层
隔离层位于防水层与结构层之间，其作用是 减少结构变形对防水层的不利影响。可采用铺 纸筋灰、低标号砂浆，或薄砂层上干铺一层油 毡等做法。
刚性防水屋面构造层次
③找平层 当结构层为预制钢筋混凝土板时，其上 应用1:3水泥砂浆作找平层，厚度为 20mm。若屋面板为整体现浇混凝土结构 时则可不设找平层。 ④结构层 屋面结构层一般采用预制或现浇的钢筋 混凝土屋面板，结构层应有足够的刚度， 以免结构变形过大而引起防水层开裂。
压型钢板屋面：1:

建筑防水防潮构造

建筑防水防潮构造

建筑屋面。刚性防水屋面坡度宜为2%~3%，并应采用结构
找坡。
建筑防水防潮构造
建筑防水防潮构造
刚性防水屋面的构造层次一般包括：防水层、隔离层、 找平层、结构层等。
结构层 可采用预制或现浇混凝土屋面板，并在结构层现浇
或铺板是形成屋面的排水坡度（结构找坡）。
找平层 当屋面板为现浇钢筋混凝土结构时可不设找平层预制
置地漏。排水坡度一般为1%~1.5%。为了防止室 内积水外泻，对于有水房间的楼面或地面标高应 比其他房间或走廊底30～50mm。若有水房间的楼 地面标高与走廊或其他房间的楼地面标高等高时， 则应在门口处做一高出地面20mm～30mm的门槛， 以防水外流。
墩，在墩上铺设混凝土板，并勾缝或抹面。
保温层的分隔缝，每个面积不宜大于9㎡。油 膏填缝。——区别于刚性防水屋面的分隔缝。
建筑防水防潮构造
保温油毡防水屋面与非保温油毡屋面的区别： 保温油毡防水屋面增加了保温层以及保温层上 下的找平层和隔气层。
保温层中设置排气道，散发残存水汽，排气道 与大气联通的排气孔相通。
分格缝构造： ▪ 纵横间距不大于6m，服务面积在15~25㎡。 ▪ 分格缝应贯穿屋面找平层及刚性保护层 ▪ 缝宽宜为20～40mm ▪ 缝中应嵌填密封材料，上部铺贴防水卷材
建筑防水防潮构造
建筑防水防潮构造
建筑防水防潮构造
泛水 构造做法：防水层与竖向构件交接处留宽缝， 并用密封材料嵌填，然后在泛水处做卷材或涂 膜防水层,一般不低于250mm。 女儿墙泛水：女儿墙与刚性防水层间留分格缝， 使混凝土防水层在收缩和温度变形时不受女儿 墙的影响，可有效地防止其开裂。分格缝内用 油膏嵌缝，缝外用附加卷材铺贴至泛水所需高 度并做好压缝收头处理，以免雨水渗进缝内。

建筑防水构造

建筑防水构造

第14章建筑防水构造建筑防水是建筑维护构造旳一种重要构成部分。

建筑中渗漏水现象时有发生，轻则会引起室内墙面和顶棚发霉脱皮，危及人旳身体健康，重则会威胁到构造构件旳安全，影响建筑旳使用寿命。

建筑物中，漏水现象多发生在屋面、多水房间旳楼地面、管道、卫生设施、地下室外墙和地面等部位。

而在外墙上，墙与窗之间、墙与梁柱旳接缝处等，由于材料旳变化易产生裂缝，从而引起渗水。

因此建筑需要进行防水处理旳地方重要在屋面、墙面、地下室等常常受到雨雪和地下水侵袭旳部位和某些需要用水旳内部空间，例如居住建筑旳厨房、卫生间、浴室，尚有其他某些建筑中旳试验室、餐饮用房等。

本章旳内容将重要针对这些部位旳防水机理及构造措施来展开论述。

14．1建筑防水构造综述14．1．1 建筑防水构造设计旳基本准则在本篇第1章中，我们已经将建筑物旳变形列为引起建筑物开裂和渗漏旳重要原因之一。

除此之外，水压也是导致水通过建筑材料中存在旳细小空隙向室内或是建筑物旳其他部位渗透旳不可忽视旳原因。

例如，建筑物旳地下室长期浸泡在有压旳地下水中或在丰水期遭碰到地下水；积水部位旳水由于自重产生压力等等，均有也许导致建筑构件旳渗水。

因此，建筑防水构造做法往往按照如下几条基本原则进行设计：(1)有效控制建筑物旳变形，例如热胀冷缩、不均匀沉降等等。

并且对有也许由于变形引起开裂旳部位事先采用应对措施，例如下文中将简介旳在屋面上所采用旳刚性材料中预留分仓缝旳构造措施，就是用来限制变形应力旳大小，以防止屋面无序开裂旳。

(2)对有也许积水旳部位，采用疏导旳措施，使水可以及时排走，不至于因积水而导致渗漏。

例如下文中将简介旳组织屋面坡度，将雨水及时引导到雨水排放管网中去旳措施，就是其中之一。

(3)对防水旳关键部位，采用构造措施，将水堵在外部，不使入侵。

14．1．2 建筑防水旳做法类型在长期旳工程实践中，运用这些原则并结合建筑材料旳发展，已经积累了大量旳防水构造经验可供参照。

总结起来可以分为两大类，一类是构造防水，一类是材料防水。

屋顶防水(建筑构造)

屋顶防水(建筑构造)
屋顶的防水
目录
01. 什么是防水
02. 屋顶的防水构造——起坡
03. 平屋面防水构造
04. 坡屋面防水构造
1.什么是防水
屋顶的防水
1.小故事：什么是防水？
■一块可以透水的普通的布，如果做成伞面，由于伞打开时布被绷紧成弓状，有利于排水及形成表面水膜，因此下雨时伞面虽然潮湿，但可以挡雨
屋顶的防水
屋顶的防水
■种植屋面防水面层卷材选用抗根穿刺防水卷材
屋顶的防水
■土工布和排水板帮助过滤屋面种植土内多余的水分及帮助屋面排水
排水板
土工布
屋顶的防水
■种植屋面应按照规范要求设置走道
屋顶的防水
4.坡屋面的防水构造
• 防水构造特征——构造防水，构造与材料防水相结合
• 防水方案——瓦+防水层，瓦+防水垫层，压型金属板+防水垫层，压型金属板，金属面绝热夹芯板
■铺钉沥青瓦的坡屋面
屋顶的防水
■在屋面基层上设置卷材防水垫层后铺钉沥青瓦（固定方式以钉为主、粘结为辅，每张瓦片上不得少于4个固定钉；在大风地区或屋面坡度大于1/1时，每张瓦片不得少于6个固定钉）
屋面基层
找平层
防水垫层
屋顶的防水
不同屋面防水等级的防水做法（瓦屋面）
防水等级
防水做法
I 级
瓦+防水层
小故事：什么是防水？
■如果将这样的伞布做成外衣……
屋顶的防水
■失去了伞的有效构造，布本身并不能防水
屋顶的防水
屋顶的防水
屋顶的防水
■ 构造防水：传统坡屋面上的小青瓦，瓦片间接缝虽无密封，但瓦片互相搭接、正反叠合，形成顺雨水流动方向的盖缝以及排水的沟槽，起到良好的构造防水作用

建筑屋面防水及构造

建筑屋面防水及构造

(1)檐口（图8－2）
图8－2
檐口
(2)檐沟
（图8－3）
图8－3
檐沟及檐沟卷材收头
(3)水落口（图8－4、图8－5）
①直式水落口（图8－4）
图8－4 直式水落口
②横式水落口（图8－5）
图8－5
横式水落口
(4)泛水收头 （图8－6、图8－7）
①混凝土墙卷材泛水收头（图8－6）
图8－6
混凝土墙卷材泛水收头
2.防水层细石混凝土浇捣
(1)在混凝土浇捣前，应清除隔离层表面浮渣、杂物，先在 隔离层上刷水泥浆一道，使防水层与隔离层紧密结合，随 即浇筑细石混凝土。 (2)混凝土的浇捣按先远后近、先高后低的原则进行。 (3)施工时，一个分格缝范围内的混凝土必须一次浇完，不 得留施工缝；分格缝做成直立反边（图8－24），并与板 一次浇筑成型。
一、细石混凝土材料要求
• 细石混凝土不得使用火山灰质水泥；砂采用粒径0.3～ 0.5mm的中粗砂，粗骨料含泥量不应大于1%；细骨料含泥 量不应大于2%；水采用自来水或可饮用的天然水；混凝土 强度不应低于C20，每立方米混凝土水泥用量不少于330kg， 水灰比不应大于0.55；含砂率宜为35%～40%；灰砂比宜为 1∶2～1∶2.5。
1.一般构造
• 卷材屋面的防水层是用胶结剂或热熔法逐层粘贴卷材而成的。其一 般构造层次见图8-1所示，施工时以设计为施工依据。
•
图8-1 卷材防水屋面构造层次示意图 （a）正置式屋面；（b）倒置式屋面
•
2.节点构造
• 卷材屋面节点部位的施工十分重要，既要保证质量，又要施工方便。 图8－2～图8－13提供了一些节点构造做法，供参考。 • • (1)檐口（图8－2） • (2)檐沟 （图8－3） • (3)水落口 （图8－4、图8－5） • (4)泛水收头 （图8－6、图8－7） • (5)女儿墙泛水收头与压顶 （图8－8） • (6)变形缝 （图8－9、图8－10） • (7)伸出屋面管道（图8－11） • (8)出入口 （图8－12、图8－13）

建筑构造 建筑防水

注意刚性材料墙体及墙板缝 ● 防水构造：柔性材料嵌缝、
防水材料面装修、 空腔原理
和防水层；并在隔离层之上加做 保护层
≧
b. 平屋面防水构造
（5）平屋面防水构造方案选择
● 防水等级 ● 气候的影响 ● 屋面的使用情况 ● 屋面坡度 ● 经济条件 ● 施工条件
第三节 楼面防水构造
● 使用水的房间 ● 有管道穿越的房间 ● 建筑物地下室
第四节 外墙防水构造
● 控制不均匀沉降 ● 重点处理檐口附近、门窗洞口；
缩
● 研究路径
防水构造—对建筑外围护结构或建筑 物内部有可能发生水渗漏的场所所 采取的构造措施
“苍蝇不叮无缝的蛋” ●有哪些因素造成建筑物的裂缝? ●用哪些构造方法去应对和解决? ●防水构造的方法和材料如何发展?
第一节 建筑防水构造的一般 原理和方法
（一）一般原理 固本与清源
固本—尽量控制造成建筑物开裂的 因素
b. 材料缺点：刚性材料，遇热胀冷缩易开裂 ■改良方法：配筋、设浮筑层和分仓缝
b. 平屋面防水构造
（2）. 刚性防水屋面（续）
配筋—在细石混凝土中配置￠4～￠6双向钢 筋，间距≯200
分仓缝—在结构变形的敏感部位及受温度变 形应力影响最大处，如檐口、屋面板 支座、屋面板转折或屋面与垂直突出 部分交汇处，于刚性材料中预留分格 缝，宽20～40，间距纵横≯6Mx6M， 离檐口≯500，以将变形控制在一定范 围内,缝内填入弹性材料后用油膏嵌缝
设浮筑层—在刚性防水层与结构层间用材料 使其不粘连，以便将变形所带来的相 互影响减至最小
b. 平屋面防水构造
（2）. 刚性防水屋面（续）
● 构造层次—在找坡层之上依次做找平层、 浮筑层和刚性防水层

建筑外墙墙面整体防水构造


建筑外墙墙面整体防水构造
1.2 无外保温外墙 的防水防护层构造
图4-4 涂料饰面无外保温外墙 图4-5 块材饰面无外保温外墙
防水防护构造
防水防护构造
建筑外墙墙面整体防水构造
1.3 砂浆防水层分格缝
砂浆防水层宜留分格缝， 分格缝宜设置在墙体结构的不 同材料交接处。水平分格缝宜 与窗口上沿或下沿平齐；垂直 分格缝间距不宜大于6m，且 宜与门、窗框两边线对齐。分 格缝宽宜为8～10mm，缝内 应采用密封材料做密封处理。 保温层的抗裂砂浆层兼作防水 防护层时（见图4-7），防水 防护层不宜留格缝。
（3）外墙采用幕墙饰面时，防水层应设在找平层和幕墙饰
面之间，如图4-6所示。防水层宜采用普通防水砂浆、聚合物
防水砂浆、聚合物水泥防水涂料、聚合物乳液防水涂料、聚氨
酯防水涂料或防水透气膜。
建筑外墙墙面整体防水构造
1.2 无外保温外墙 的防水防护层构造
“防水工程施工”课程主要学习地下工程防水混凝土、水 泥砂浆防水层、卷材防水层、涂料防水层、塑料防水板防水层、 金属防水层、膨润土防水材料防水层、地下工程混凝土结构细 部构造等的施工要求、施工方法，地下防水工程堵漏处理，地 下工程防水施工质量验收；厕浴间防水施工要求、厕浴间防水 细部构造、厕浴间防水施工工艺、工程质量验收；建筑外墙防 水防护工程材料、建筑外墙墙面整体防水构造、建筑外墙防水 防护工程施工、质量检查与验收；屋面工程基本要求、屋面工 程类型、屋面工程构造、屋面工程施工、冬期施工和雨期施工 措施、屋面工程施工质量验收等。
图4-7 抗裂砂浆层兼作防水层 的外墙防水防护构造
建筑外墙墙面整体防水构造
1.4 外墙饰面层防水构造
外墙饰面层设计应符合下列规定： （1）防水砂浆饰面层应留置分格缝；分格缝间距宜根据建筑 层高确定，但不应大于6m；缝宽宜为8～10mm。 （2）面砖饰面层宜留设宽度为5～8mm的块材接缝，用聚合 物水泥防水砂浆勾缝。 （3）防水饰面涂料应涂刷均匀，涂层厚度应根据具体的工程与 材料确定，但不得小于1.5mm。

建筑工程防水构造


水泥砂浆防水层可用于地下工程主体结构的迎水
面或背水面，不应用于受持续振动或温度高于 80 度的地下工程防水。
水泥砂浆中砂宜采用中砂，含泥量不应大于 1%。
水泥砂浆铺抹前，基层的混凝土和砌筑砂浆强度
不低于设计值的 80%；基层表面应坚实、平整、粗
糙、洁净，并充分湿润，无积水；基层表面的孔
洞、缝隙应用与防水层相同的砂浆填塞抹平。
120s。 3）运输中防止漏浆和离析泌水现象，如果发生泌
水离析，应在浇筑前进行二次拌和。
4）浇筑、振捣浇筑前应清理模板内的杂质、积水，
模板应湿水。
第四十二页，编辑于星期一：十三点 三十七分。
5 ）施工缝的要求
施工缝是防水较薄弱的部位，应不留或少留 施工缝。施工缝的做法见下页图所示。
顶板、底板不宜留施工缝，顶拱、底拱不宜
每条宽度不应小于 150 mm 。
第十八页，编辑于星期一：十三点 三十七分。
点粘法
每平方米面积内至少有 5个粘结点，每点面积不 小于 100 mm ×100 mm 。 无论采用空铺、条粘还是点粘，施工时都必须注 意：距屋面周边 800mm 内的防水层应满粘，卷材 与卷材之间应满粘，保证搭接严密。
立面或大坡面铺贴卷材时，应采用满粘法，并宜
屋面卷材常用材料
1.基层处理剂：常用的有冷底子油、氯丁胶
BX－12胶结剂、 3号胶、稀释剂、氯丁胶沥青
乳液等。
2. 沥青胶结材料（沥青玛蹄脂）——卷材粘
贴材料 3. 胶结剂
石油沥青防水卷材
4. 防水卷材 高聚物改性沥青卷材
合成高分子防水卷材
第十三页，编辑于星期一：十三点 三十七分。
卷材防水层的施工 1）防水卷材施工工艺：
屋面防水等级和设防要求

建筑构造--建筑围护系统(防水)(1)


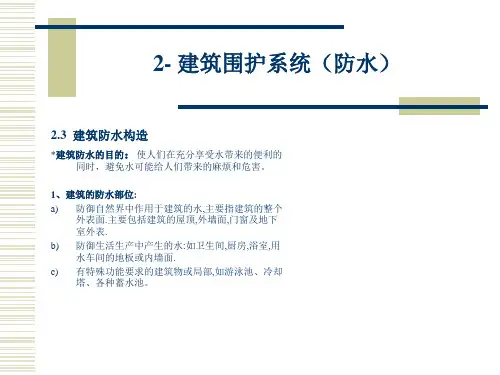

2- 建筑围护系统（防水）
2.3 建筑防水构造
e) iii. • • • • 屋面防水构造 刚性防水屋面 (1) 结构层 具有足够的强度和刚度，常采用 现浇或预制的钢筋混凝土屋面板。 (2) 找平层 为保证防水层厚薄均匀，常在预 制钢筋混凝土屋面板上先做一层 找平层，一般为20mm厚1：3水泥 砂浆，若屋面板为现浇时可不设 此层。 (3) 隔离层 在屋面结构层上用水泥砂浆找平， 再铺设沥青、废机油、油毡、油 纸、粘土、石灰砂浆、纸筋灰等。 有保温层或找坡层的屋面，也可 利用它们作隔离层。 • • (4) 防水层 有防水砂浆抹面和现浇配筋细石 混凝土面层两种。常采用后种。 具体做法是现浇不小于40mm厚的 细石混凝土，内配Ф4或Ф6，间距 为100～200mm的双向钢筋网片。 由于裂缝容易出现在面层，钢筋 应居中偏上，使上面有15mm厚的 保护层即可。为使细石混凝土更 为密实，可在混凝土内掺外加剂， 如膨胀剂、减水剂、防水剂等， 以提高其抗渗性能。 提高普通砼防水性能的措施： 1、增加防水剂 2、做到微膨胀 3、提高密实度
2- 建筑围护系统（防水）
2.3 建筑防水构造
e) ii. 屋面防水构造 柔性防水屋面节点构造 雨水口构造: 雨水口分为弯管式和直管式两种.
2- 建筑围护系统（防水）
2.3 建筑防水构造
e) iii. 屋面防水构造 刚性防水屋面
概念：用细石混凝土做防水层的屋面， 因混凝土属于脆性材料，抗拉强 度较低，故称刚性防水屋面。构 造简单、施工方面，造价低，但 易开裂，对温差及屋面基层变形 适应性差。 防水构造层次: 1、防水层 2、隔离层 3、找平层 4、结构层
有组织排水的常用方案：
挑檐沟外排水：平屋顶挑檐沟外排水和坡屋 顶檐沟外排水.
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

见下表
5、种植屋面做法

1．植被层 在种植土上种植的花草，蔬菜，药材，小灌木等。 2．种植土 种植土是屋面种植的植物赖以生长的土壤层，富含水分 和养料。 3．过滤层 在种植土与排水层之间，采用重量不低于每平方米250 克的无纺布、矿物棉垫等材料制成过滤层起到过滤水中杂 质的作用。 4．排水层 排水层采用凹凸型排水板、网状交织排水板或粒径小于 25毫米的轻质陶粒，起到排水和蓄水作用。将种植土因下 雨或浇水后多余的水及时通过过滤后排除除掉防止植物因 水多烂根同时将种植土保留下来避免发生种植土的流失。
8.2.3 坡屋面的防水构造

坡屋面的防水构造 —— 构造防水
1、传统坡屋面的防水构造
小青瓦坡屋面
传统坡屋面防水
各种平瓦
防水层次： 屋面瓦 挂瓦条 顺水条 防水卷材 屋面板
传统坡屋面平瓦防水
瓦的搭接
传统瓦屋面是否做基层屋面板与防水无关
2、现代建筑物坡屋面的防水方案选择

8.2.2 平屋面的防水构造

平屋面：材料防水 坡屋面：构造防水 平屋面的防水构造 材料防水
——

1、卷材防水方案




特点： 能适应温度、振动、不均匀沉降等 变化，整体性好，不易渗漏。适用于防水 等级Ⅰ～Ⅳ级屋面。 1.防水材料 卷材 、卷材胶粘剂
卷材分类 ⑴沥青防水卷材 纸胎沥青油毡
8.5.2 淋水墙面防水处理

先用防水砂浆打底，然后做饰面层。
如墙面需先立筋，可以在墙筋与墙体基层 之间附加一层防水卷材。
课后作业
1、什么叫坡屋顶?什么叫平屋顶? 2、平屋顶的排水组织有哪些类型？ 3、什么是刚性防水？什么是柔性防水？ 4、坡屋顶的承重结构的主要做法有哪几种？ 5、何谓分仓缝?为什么要设分仓缝?应设在什么部位? 分仓缝应如何处理? 6、简述卷材防水屋面泛水构造要点。 7. 形成屋面坡度的方法有哪些?各有什么优缺点?

3. 排水组织设计要点 (1)檐沟净宽度≥200mm，分水线最小 深度≥120mm。 (2)雨水口的间距≤18m。 (3)檐沟、天沟女儿墙内沿用材料垫坡 0.5~1％。 (4)屋面宽度＜12m时，可采用单坡排 水。 (5)雨水管管径100～125mm，用管箍卡 在墙面上，管箍间距≤1.2m 。
屋面坡度
平屋顶排水方式 1、无组织排水——屋檐板挑出，使屋 面的雨水自由落至室外地坪的散水上。 多用于雨水量较少的地区(年降雨量 ≤900mm地区）。 2、有组织排水 在年降雨量＞900mm，檐口高度＞ 8m，或年降雨量＜900mm，檐口高度＞ 10m时，应采用有组织排水。 将屋面雨水汇入檐沟或天沟，再通 过雨水管排至明沟或暗沟。




玻纤胎沥青油毡
麻布胎沥青油毡



⑵高分子聚物改性沥青防水卷材 SBS改性沥青卷材 APP改性沥青卷材 SBR改性沥青卷材 再生胶改性沥青卷材 PVC改性焦油沥青卷材

⑶合成高分子防水卷材
合成高分子防水卷材
橡胶系 三元乙丙橡胶卷材 氯磺化聚乙烯卷材 丁基橡胶卷材 聚氯乙烯卷材 氯化聚乙烯卷材 高密度聚乙烯卷材
地下室所有的墙体都必须设两道水平防潮层。
一道设在地下室地坪附近，一般设置在地坪的结构 层之间。 另一道设在室外地面散水坡以上150mm~200mm的 位置，以防地潮沿地下墙身或勒脚处墙身入侵室 内。 地下室地坪的防潮构造如图所示。
防潮做法
水泥砂浆砌墙。 墙外表面水泥砂浆抹面。 刷冷底子油一道、热沥青两道。 外侧回填一道隔水层。 墙体底板和顶板处分别设置一道 水平防潮层。
减小屋面变形的措施： A、配筋 B、设置分仓缝 C、设置浮筑层

3、涂膜防水屋面:

防水涂膜层的厚度规定 A、沥青基防水涂料 单独使用时，其厚度不应小于8MM； 复合使用时，其厚度不应小于4MM； B、高聚物改性沥青防水涂料 单独使用时，其厚度不应小于3MM； 复合使用时，其厚度不应小于1.5MM； C、合成高分子防水涂料 单独使用时，其厚度不应小于2MM； 复合使用时，其厚度不应小于1MM；
基本组成：
冷底子油配合比（重量百分比）： 40%的石油沥青和60%的煤油（或轻柴 油）或30%的石油沥青和70%的汽油。 4、保护层：（防止油毡防水层的老化）
辅助层次
辅助层次： 保温、隔热、隔蒸汽、找平层 油毡防水屋面实例
屋面构造组成 (1)结构层——钢筋混凝土屋面板。 (2)找坡层——轻质材料（或保温材料） (3)找平层——20厚1:3水泥砂浆。 (4)结合层——冷底子油两道。 (5)防水层——胶结材料与卷材粘合而 成。 (6)保护层——

5．耐根穿刺层 为确保屋面不被植物根所穿破，必须在普通防水层上再 铺一道耐根穿刺层——SBS改性沥青抗根防水卷材。是采 用德国先进的技术水平，结合中国实际工程情况开发研制 成功的。当植物根系生长接触到耐根穿刺卷材时，会产生 一种物质，改变植物根系向下生长方向，转向平面生长， 从而起到耐根穿刺的效果。 6．普通防水层 在种植屋面工程中，除采用耐根穿刺的防水层外，应在 其下部铺设卷材或涂料的普通防水层。 7．找坡（找平）层 为便于迅速排除种植屋面的积水，确保植物正常生长， 宜采用结构坡度。 8．结构层 屋面结构层应根据种植屋面的种类和荷载进行设计和施 工，一般应用现浇钢筋混凝土作屋面结构。(ID313967386662134)




（1）外排水 A.挑檐沟排水——在屋面四周或纵向檐口 处挑出檐沟，沟底设雨水口连接雨水管。 B.女儿墙排水——高出屋面的女儿墙内垫 坡，墙底设雨水口连接墙外雨水管。 C.女儿墙挑檐沟排水——既设挑檐沟又设 女儿墙，墙底设排水口，沟底设雨水口连 接雨水管。
（2）内排水 A.女儿墙内檐沟——在女儿墙内设檐 沟，墙底设雨水口连接雨水管。 B.内天沟——在屋面中部沿纵向设置 天沟，沟底设雨水口连接雨水管。 C.内排水——在屋面中部设置雨水口， 连接雨水管。
第二种：对防潮、防水要求高的楼层，应 在结构层与面层之间增设防水附加层。防 水材料有卷材、防水砂浆、防水涂料等。



2）穿楼板立管的防水处理 管道穿过的周围用C20干硬性细石混凝土捣 固密实，再以两布二油橡胶酸性沥青防水 涂料做密封处理。 暖气管、热水管穿楼板处埋设一比热水管 直径大的套管，套管比楼板高30mm。

防水卷材搭接
热熔接法
胶接法


油毡防水屋面的节点构造
⑴泛水构造 作法 首先，应将屋面水泥砂浆找平层继续抹到垂 直墙面上，转角处抹成形，使屋面油毡延续铺至 墙上时能够贴实。禁止把油毡折成直角或架空， 以免油毡断裂 其次，泛水的高度不应小于250MM，以免屋面 积水超过油毡浸湿墙身，造成渗漏。 第三，要做好油毡防水层的收头处理在垂直 墙面上应把油毡上口压住，同时收头的上部还应 有防护措施。
2、砂浆防水构造
3、涂料防水构造
8.4.2 地下室人工降、排水
8.4.3地下室的防潮

一、地下室的防潮构造
当地下水的常年水位和最高水位都在地下 室地坪标高以下时，地下水不能直接侵入 室内，墙和地坪仅受到土层中地潮的影响。 地潮是指土层中的毛细管水和地面水下渗 而造成的无压水。这时地下室只需做防潮 处理。
树脂系
橡塑共混系：氯化聚乙烯橡塑共混卷材
卷材粘合剂
⑴沥青防水卷材： 冷底子油、沥青胶
⑵高聚物改性沥青防水卷材、合成高分子防 水卷材 ：
油毡防水屋面
基本组成： 1、油毡防水层：二毡三油、三毡四油、 四毡五油 2、找平层：15-20厚1:3水泥砂浆,当在现浇屋 面板上铺油毡防水层时也可不作 找平层。（防止油毡断裂） 3、结合层： 冷底子油（使水泥砂浆找平层和热沥青两 种不同的材料牢固地结合）





涂膜防水层的保护层设置 A、 保护层的作用: ①避免使涂膜防水层直接受到紫外线的照射和大 气中有害气体及酸雨对它的侵蚀； ②改变屋面防水层的传统黑色，以达到环境的多 彩色调。 B、 保护层的材料: ①不上人： 中细砂、云母、蛭石及浅色反射材料； ②上人： 水泥砂浆或块材。保护层与防水层之间应设 置一道隔离层（≦20厚）
第八章 建筑防水构造
8.1 建筑防水构造综述

防水构造基本原则 1.有效控制建筑物的变形，例如热胀 冷缩、不均匀沉降等。 2.对有可能积水的部位，采取疏导的 措施。 3.对防水的关键部位，采取构造措施， 将水堵在外部，不使入侵。
8.2 建筑屋面防水构造



屋面的常用坡度 —— 有利于疏导和及时排放雨 水 平屋面（材料找坡或结构找坡）：2%～5％； 坡屋面（结构找坡）： 普通瓦屋面不设基层屋面板：1:2； 普通瓦屋面下设基层屋面板并鋪油毡：1:2.5； 石棉瓦屋面：1:3； 波形金属瓦屋面：1:4； 压型钢板屋面：1:7

⑵檐口节点
2、刚性防水屋面

⑴刚性防水屋面的防水构造层次:
防水层 隔离层 找平层 结构层


⑵刚性防水层的防水构造
提高普通砼防水性能的措施： 增加防水剂 采用微膨胀 提高密实度
刚性防水屋面的变形： 直接后果：产生裂缝漏水 变形有： A、气候变化和太阳辐射引起的屋面热胀冷缩； B、屋面板受力后的挠曲变形； C、墙身坐浆收缩、地基沉陷、屋面板徐变以 及材料收缩引起屋面—— 无压水及有压水 防水构造 —— 材料防水及人工降、排水 （变有压水为无压水）
组成：顶板、底板、墙体、楼梯(坡道)、 门窗等。
1、卷材防水构造
若地下建筑物底面地 坪在地下水位以下 时，应进行防水处 理。

两种方法：外包式 柔性防水（地下室 墙体为砖墙）、刚 性防水（地下室墙 体为砼墙）。
