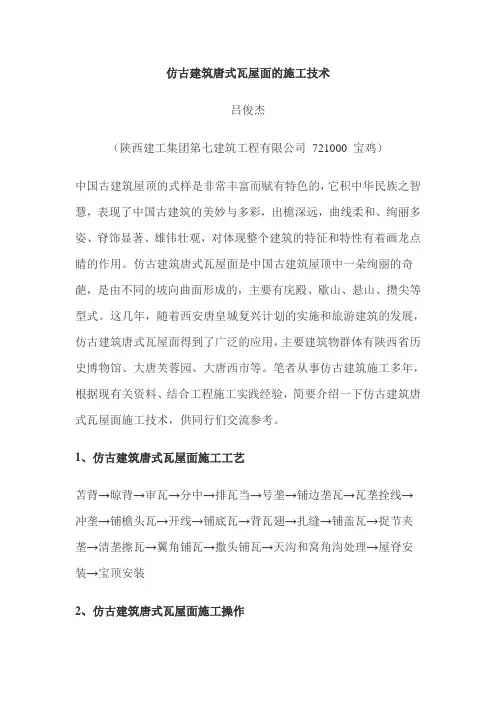

仿古建筑唐式瓦屋面的施工技术吕俊杰（陕西建工集团第七建筑工程有限公司721000 宝鸡）中国古建筑屋顶的式样是非常丰富而赋有特色的，它积中华民族之智慧，表现了中国古建筑的美妙与多彩，出檐深远，曲线柔和、绚丽多姿、脊饰显著、雄伟壮观，对体现整个建筑的特征和特性有着画龙点睛的作用。
仿古建筑唐式瓦屋面是中国古建筑屋顶中一朵绚丽的奇葩，是由不同的坡向曲面形成的，主要有庑殿、歇山、悬山、攒尖等型式。
这几年，随着西安唐皇城复兴计划的实施和旅游建筑的发展，仿古建筑唐式瓦屋面得到了广泛的应用，主要建筑物群体有陕西省历史博物馆、大唐芙蓉园、大唐西市等。
笔者从事仿古建筑施工多年，根据现有关资料、结合工程施工实践经验，简要介绍一下仿古建筑唐式瓦屋面施工技术，供同行们交流参考。
1、仿古建筑唐式瓦屋面施工工艺苫背→晾背→审瓦→分中→排瓦当→号垄→铺边垄瓦→瓦垄拴线→冲垄→铺檐头瓦→开线→铺底瓦→背瓦翅→扎缝→铺盖瓦→捉节夹垄→清垄擦瓦→翼角铺瓦→撒头铺瓦→天沟和窝角沟处理→屋脊安装→宝顶安装2、仿古建筑唐式瓦屋面施工操作2.1苫背：苫背采用焦渣背，具有强度高，容重轻，易操作，易干透等优点，有效地避免了泥背容易生长植皮，形成瓦口阻水和防水层破坏等现象。
对坡度较大的屋面，采用φ6＠600钢筋网片，以便与底瓦拉结，防止下滑。
2.2晾背“晾背”是指等灰背晾干后铺瓦。
如果灰背不干就铺瓦，水分太多不易蒸发掉，会引起檐口淌白等质量通病。
晾背初期要保湿养护5～7d，防止水分蒸发太快出现裂缝，待全部干透后（视天气情况要月余以上），才能开始铺瓦。
2.3审瓦审瓦是在屋面铺瓦之前对瓦件逐块检查分类，对外观有缺陷的次品挑出来不用，对不同颜色的可用于不同坡屋面上。
2.4分中在不同形式的屋面沿正脊长度方向找出横向中心点，做出标记，作为中间一趟底瓦的中点。
同时要注意“龙口”线。
2.5排瓦当在已确定的中间一趟底瓦和两端瓦口之间赶排瓦口，并将瓦口画在连檐上。
高层建筑钢结构的屋面系统设计在现代建筑中，高层建筑的屋面系统设计起着至关重要的作用。
钢结构是一种广泛应用于高层建筑的材料，具有强度高、稳定性好、施工方便等特点。
在高层建筑中，屋面系统的设计必须兼顾结构的稳定性、耐久性和美观性。
本文将探讨高层建筑钢结构屋面系统设计的要点。
首先，高层建筑钢结构的屋面系统设计需要考虑结构的稳定性。
由于高层建筑受自身重力和外部荷载的影响，其结构必须足够稳定，以确保建筑的安全性。
屋面系统设计中，钢结构的布置和加固必须考虑到建筑自身的荷载以及可能的外部因素，如风力和地震。
通过合理的结构设计和材料选择，可以增强钢结构的稳定性。
其次，高层建筑钢结构的屋面系统设计需要考虑结构的耐久性。
高层建筑往往面临诸多的环境和气候挑战，如强风、高温、酸雨等。
钢结构作为屋面系统的骨架，必须经受住这些严峻的条件。
因此，在屋面系统设计中，需要选择耐腐蚀、耐热、耐候等性能优良的钢材。
同时，可以采用防腐涂层和覆盖物等保护措施，延长屋面系统的使用寿命。
此外，高层建筑钢结构的屋面系统设计需要注重美观性。
作为建筑的外观之一，屋面系统在高层建筑的整体形象中起着重要的作用。
因此，在设计中需要考虑屋面的形状、材质、颜色等因素，以保证与建筑整体风格的协调统一。
同时，可以运用现代建筑设计的概念和技术，如光线利用、景观布置等，营造出美观与实用并存的屋面环境。
在高层建筑钢结构的屋面系统设计中，还需要考虑其与其他系统的协调。
例如，屋面系统与建筑的立面、给排水系统、通风系统等需要有机地融合在一起。
各个系统之间的协调和配合，不仅影响到建筑的整体效果，还关系到建筑的使用功能和性能。
因此，在设计中需要综合考虑不同系统之间的关系，协同工作，并做出合理的设计决策。
最后，高层建筑钢结构的屋面系统设计需要符合相关的建筑法规和标准。
各国和地区都有对于高层建筑的设计、施工和使用的规定和标准。
设计师和工程师在进行屋面系统设计时必须遵循这些法规和标准，以确保建筑的安全性和可持续性。

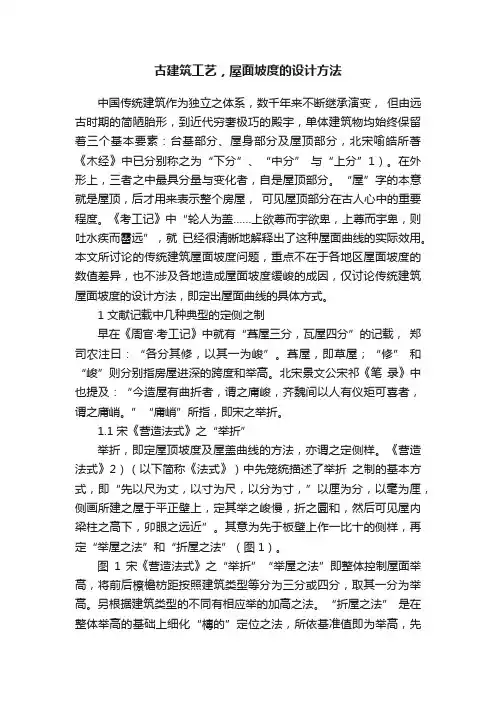

古建筑工艺，屋面坡度的设计方法中国传统建筑作为独立之体系，数千年来不断继承演变，但由远古时期的简陋胎形，到近代穷奢极巧的殿宇，单体建筑物均始终保留着三个基本要素：台基部分、屋身部分及屋顶部分，北宋喻皓所著《木经》中已分别称之为“下分”、“中分” 与“上分”1）。
在外形上，三者之中最具分量与变化者，自是屋顶部分。
“屋”字的本意就是屋顶，后才用来表示整个房屋，可见屋顶部分在古人心中的重要程度。
《考工记》中“轮人为盖……上欲尊而宇欲卑，上尊而宇卑，则吐水疾而霤远”，就已经很清晰地解释出了这种屋面曲线的实际效用。

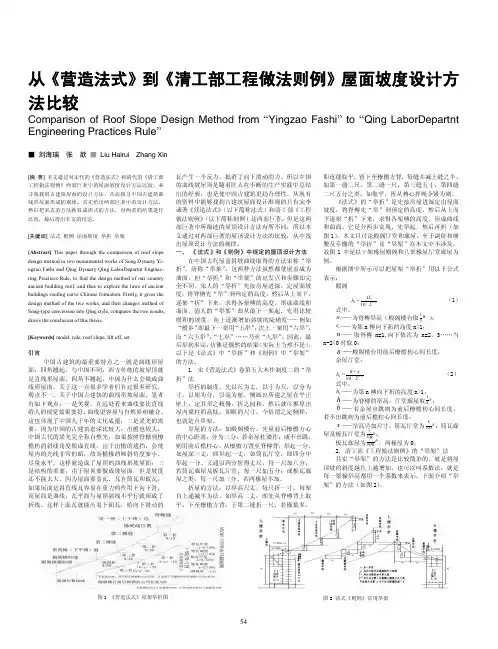

本文所讨论的传统建筑屋面坡度问题，重点不在于各地区屋面坡度的数值差异，也不涉及各地造成屋面坡度缓峻的成因，仅讨论传统建筑屋面坡度的设计方法，即定出屋面曲线的具体方式。
1 文献记载中几种典型的定侧之制早在《周官·考工记》中就有“葺屋三分，瓦屋四分”的记载，郑司农注曰：“各分其修，以其一为峻”。
葺屋，即草屋；“修” 和“峻”则分别指房屋进深的跨度和举高。
北宋景文公宋祁《笔录》中也提及：“今造屋有曲折者，谓之庯峻，齐魏间以人有仪矩可喜者，谓之庯峭。
”“庯峭”所指，即宋之举折。
1.1 宋《营造法式》之“举折”举折，即定屋顶坡度及屋盖曲线的方法，亦谓之定侧样。
《营造法式》2）（以下简称《法式》）中先笼统描述了举折之制的基本方式，即“先以尺为丈，以寸为尺，以分为寸，”以厘为分，以毫为厘，侧画所建之屋于平正壁上，定其举之峻慢，折之圜和，然后可见屋内梁柱之高下，卯眼之远近”。
其意为先于板壁上作一比十的侧样，再定“举屋之法”和“折屋之法”（图1）。
图1 宋《营造法式》之“举折”“举屋之法”即整体控制屋面举高，将前后橑檐枋距按照建筑类型等分为三分或四分，取其一分为举高。
另根据建筑类型的不同有相应举的加高之法。
“折屋之法” 是在整体举高的基础上细化“槫的”定位之法，所依基准值即为举高，先定首折数值为举高的十分之一，即“每尺折一寸”，首折之下则是“递减半为法”，同时亦考虑到变通之法及不同建筑类型折屋之区别。
古建筑木作营造技术1、古建筑的柱子的高度与直径是有一定比例关系的，柱高与面阔也有一定比例。
（1）小式建筑，如七檩或六檩小式，明间面阔与柱高的比例为10：8.柱高与柱径的比例为11：1.五檩、四檩小式建筑，面阔与柱高之比为10：7.另一种说法是柱高与柱径的比例为10：1，想想很多地方是变通的，是活的，没有完全的定式，因此都可。
2、收分：3、侧角：4、榫卯：榫卯连接是中国古建木结构的一大特点，中华匠人在对木、石等器具的架构中运用了榫卯。
榫卯的种类很多，应用在不同的位置叫法和作法也不同：（1）、牢固垂直构件的管脚榫、套顶榫；（2）、垂直构件与水平构件连接的馒头榫、燕尾榫、箍头榫、透榫、半透榫、大进小出榫；（3）、水平构件相交时用的：燕尾榫、刻半榫、卡腰榫、正交桁碗；（4）、程度与倾斜构件堆叠做安定感化的：栽销榫、穿销榫；（5）、水平与倾斜构件半叠时用的斜交桁碗、扒梁刻榫、刻半压掌榫；（6）、门扇用：银锭扣、穿带、抄手带、裁口、龙凤榫；（7）、斜交支撑构件的搭掌榫；榫卯的应用是古人在使用木材的过程中逐步优化发展起来的，今天的梁架结构更是千年的优化中脱颖而出的，榫卯的优点是拉结、稳固、防震抗震。
缺点（相对与现建）：某些榫卯形式伤及木理，消弱了构件的良好应变和应力，因此木材的选料要精致，这点在封建统治下的官式建筑中尤为重要。
但是今天的仿建中就没有那么的约束力了。
这就是仿建的缺失吧！5、上出：6、步架、举架：相邻两檩中到中的水平距离称为步架。
举架为两檩中到中的垂直间隔除以响应的步架长度所得的系数。
一般小式五檩房：檐步五举，脊步七举。
（抬高：通常是相邻两檩的底面（平水）之间垂直间隔来计较）6.1举架(补)：举架是中国修建带坡屋顶的XXX用之屋顶坡度的定法是有肯定制度的。
相邻两桁檩中至XXX垂直间隔称为举的高度。
举的高度与步架的长度之比即为举架（即屋面坡度）。
工程做法中有5、6、六5、七5、九举等名称，是指举架高与步架长度之比为非常之5、6、六5、七5、九等的意义。
屋顶绿化结构营造新技术的应用与发展摘要：在工业发展、人口急剧膨胀的今天,屋顶绿化是人类对城市环境破坏的补偿。
为了构建和谐社会,与大自然和睦相处,推广屋顶绿化刻不容缓。
本文结合实践，从绿化配套技术、目前存在的问题以及对策，应用与发展进行探讨。
关键词：屋顶绿化新技术发展展望引言屋顶绿化这一概念很早就已提出,指的是利用植物在屋顶进行的一种绿化形式。
1959年,美国一位风景建筑师在6层楼的屋顶上,建成了一个1.2 hm2的空中花园,开了屋顶绿化的先河。
他在屋顶作了防水渗透处理后,覆上了1层薄薄的土壤,配植了乔木、花草。
后来德国、韩国、加拿大、美国等国都纷纷推广应用,依靠政策引导和法律规范。
随着人们对屋顶绿化的认识的深入,技术不断革新,屋顶绿化已经越来越走近老百姓了。
屋顶绿化可以本文结合实践分析了屋顶绿化推广中存在的问题,包括观念滞后、技术要求较高、资金短缺等,并提出对策,以期促进屋顶绿化的发展。
屋顶绿化结构层新技术的应用旧规范屋顶绿化结构层做法由于历史原因，在早期的园林教科书（甚至旧施工规范）要求屋顶绿化必须设置有结构滤排水层，但只是要求采用砾石，碎石或陶粒等作滤水材料（至今仍然有人在使用），但这种不成熟的做法具有结构层厚度大，荷载大，雨季暴雨时排水仍然较慢（特别是绿化使用时间长以后植物根系填满砾石缝隙时）的缺点；同时因对阻断根层未作特别要求，也造成了屋顶绿化（特别是乔灌木多的类型）建成后刚使用初期未见质量问题，但时间一长出现防水结构层被破坏的现象屡见不鲜。
屋顶绿化结构层新技术引进与发展近几年随着各行业新技术的不断推出，在严格执行建筑设计规范的基础上，我国城市建设发展较快的城市开始向西方发达国家学习，先后引进如德国或日本相对成熟的营造技术：其中德国在营造屋顶绿化时在屋顶防水层上加上细砼混凝土做保护层也做上防植物根系腐蚀的阻根层，然后在铺上排水及过滤层作种植基床的基础（此种做法当今被许多教科书列为教科经典）；而日本则是开始轻质种植土的开发和容器种植在屋顶绿化的应用。

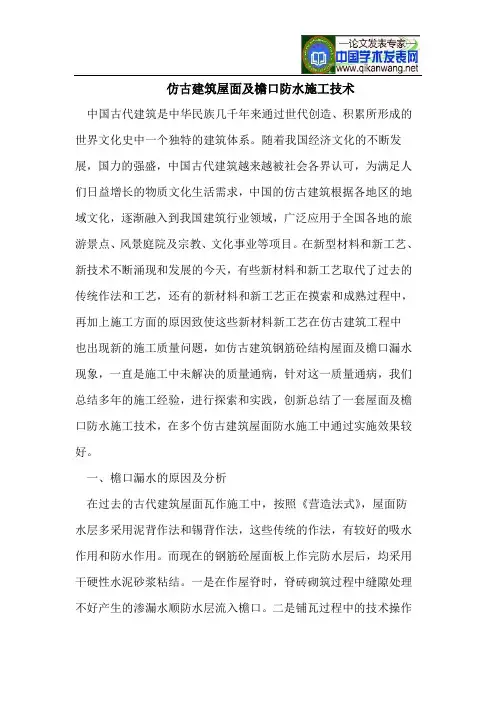

仿古建筑屋面及檐口防水施工技术中国古代建筑是中华民族几千年来通过世代创造、积累所形成的世界文化史中一个独特的建筑体系。
随着我国经济文化的不断发展，国力的强盛，中国古代建筑越来越被社会各界认可，为满足人们日益增长的物质文化生活需求，中国的仿古建筑根据各地区的地域文化，逐渐融入到我国建筑行业领域，广泛应用于全国各地的旅游景点、风景庭院及宗教、文化事业等项目。
在新型材料和新工艺、新技术不断涌现和发展的今天，有些新材料和新工艺取代了过去的传统作法和工艺，还有的新材料和新工艺正在摸索和成熟过程中，再加上施工方面的原因致使这些新材料新工艺在仿古建筑工程中也出现新的施工质量问题，如仿古建筑钢筋砼结构屋面及檐口漏水现象，一直是施工中未解决的质量通病，针对这一质量通病，我们总结多年的施工经验，进行探索和实践，创新总结了一套屋面及檐口防水施工技术，在多个仿古建筑屋面防水施工中通过实施效果较好。
一、檐口漏水的原因及分析在过去的古代建筑屋面瓦作施工中，按照《营造法式》，屋面防水层多采用泥背作法和锡背作法，这些传统的作法，有较好的吸水作用和防水作用。
而现在的钢筋砼屋面板上作完防水层后，均采用干硬性水泥砂浆粘结。
一是在作屋脊时，脊砖砌筑过程中缝隙处理不好产生的渗漏水顺防水层流入檐口。
二是铺瓦过程中的技术操作不当产生的漏水。
三是虽然硬化后的砂浆具有较好的强度和粘结力及耐久性，但干硬性水泥沙浆的吸水性对雨水易产生“虹吸”现象，雨水聚集饱和后顺防水层从檐口处流下，出现檐口漏水现象，使檐口的连檐及椽头出现明显的水痕，有时雨停后还有滴水现象，既给油漆彩绘造成褪色、脱皮，而且影响美观和使用功能。
二、工艺的特点、使用范围及原理1、工艺特点：（1）该工艺能综合考虑整体屋面的防水及屋面保温砂浆层通过植筋挂网不会出现漏雨和整体下滑的情况。
（2）采用卷材导水，将防水卷材铺在檐口第一页板瓦之上并压在第二页板瓦之下且不漏出瓦面，既起到导水作用，也不影响建筑屋面的美观。
现代仿古建筑筒瓦屋面施工工法现代仿古建筑筒瓦屋面施工工法一、前言现代仿古建筑筒瓦屋面是一种独特的设计风格，凭借其古朴、美观的外观和良好的保温性能而备受欢迎。
正确的施工工法对于确保屋面质量和使用寿命至关重要。
本文将介绍现代仿古建筑筒瓦屋面施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个实际工程实例。
二、工法特点现代仿古建筑筒瓦屋面施工工法的特点有：1. 外观美观：仿古建筑筒瓦屋面具有传统古代建筑的风格，色彩鲜明、线条优美，能够与周围环境和谐统一。
2. 保温隔热性能好：屋面的筒瓦砖通过空气层形成保温层，有效隔离了室外酷热以及寒冷的温度，为室内提供了舒适的温度环境。
3. 耐久稳定：筒瓦砖通常采用耐久性好的材料制作，可以抵御多种天气条件下的损坏，并且具有较长的使用寿命。
4. 可维护性好：屋面筒瓦砖可拆卸，方便维护和更换。
三、适应范围现代仿古建筑筒瓦屋面适用于各种建筑类型，尤其是那些希望营造古朴、典雅风格的建筑。
它特别适合用于古镇、文化遗址等场所，能够与现有环境和谐融合。
四、工艺原理现代仿古建筑筒瓦屋面施工工法的原理是通过筒瓦砖间的空隙形成保温层，同时确保它们在屋面上的稳定性。
具体的工艺原理包括：1. 施工工法与实际工程的联系：根据实际工程要求，确定筒瓦的类型和颜色，以及施工过程中所需的其他材料和工具。
2. 技术措施：确保筒瓦砖之间的安装牢固，避免因为风力等外力导致瓦片脱落。
五、施工工艺现代仿古建筑筒瓦屋面施工工艺包括以下几个阶段：1. 安装屋面结构：包括承台、承板和防水层的安装。
2. 筒瓦砖的安装：按照设计要求，将筒瓦砖逐层安装，并确保其水平和垂直度。
3. 铺设瓦脊和瓦槽：确保瓦脊与瓦槽之间的密合度和稳定性。
4. 防水处理：对筒瓦屋面进行防水处理，以保证屋面的防水性能。
六、劳动组织现代仿古建筑筒瓦屋面施工工法需要组织多个工种的劳动力，包括承台、承板安装工、筒瓦砖安装工、瓦脊和瓦槽安装工，以及防水处理工。

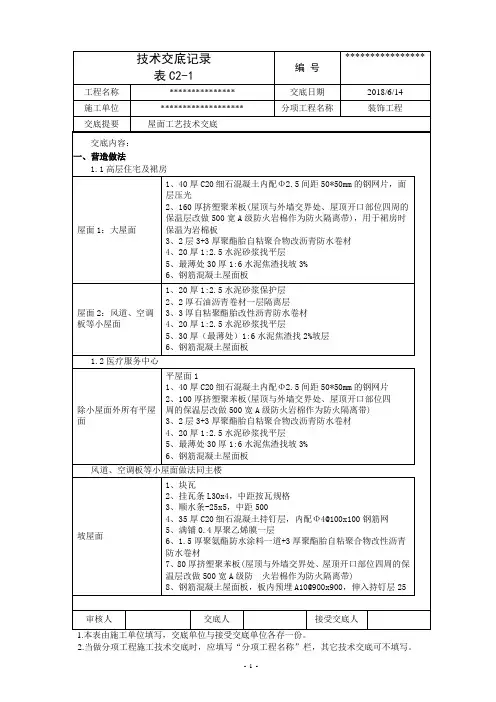

工程名称*************** 交底日期2018/6/14
施工单位******************* 分项工程名称装饰工程
交底提要屋面工艺技术交底
2) 粘贴封口条
卷材铺贴完毕后，对卷材长边和短边的搭接缝应用建筑密封材料进行嵌缝处理，然后再用封口条作进一步封口密封处理，封口条的宽度为120mm。
（十）屋面瓦
1、放线不仅要弹出屋脊线及檐口线、水沟线，还要根据屋面瓦的特点和屋面的实际尺寸，通过计算，得出屋面瓦所需的实际用量，并弹出每行瓦及每列瓦的位置线，便于瓦片的铺设。
2、为保证屋面达到三线标齐，应在屋檐第一排瓦和屋脊处最后一排瓦施工前进行预铺瓦，大面积屋面利用平瓦扣接的3mm调整范围来调节瓦片。
3、屋面檐口地一排瓦、山墙处瓦片以及屋脊处的瓦片必须全部固定，其余可间隔梅花状
审核人交底人接受交底人
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
工程名称*************** 交底日期2018/6/14 施工单位******************* 分项工程名称装饰工程交底提要屋面工艺技术交底
落水口做法详图（1）
审核人交底人接受交底人
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
