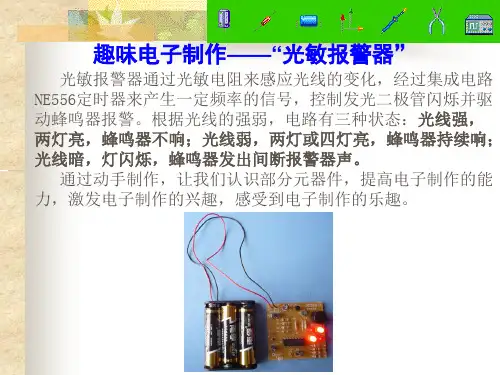

光敏报警器的教学课件资料
通过动手制作，让我们认识部分元器件，提高电子制作的能 力，激发电子制作的兴趣，感受到电子制作的乐趣。
一、 光敏报警器的工作原理
电路中的集成电路NE556内部由两块NE555时基电路组成，并 都工作在振荡状态下。感应部分是通过光敏电阻与一个定值电阻 串联构成分压电路，来控制NE556的第4脚电平，为低电平时，蜂 鸣器不报警；为高电平时，5脚输出一定频率的方波信号，驱动 蜂鸣器工作。
二、 光敏报警器的制作过程
拿到套件后，轻轻打开塑料包，将所有器件放 到盒子中，认真清点，防止丢失！
外包 装实 物图
轻轻撕开 胶带即可 打开塑料 包装了
然后将所有 配件放在容 器中，防止
器件丢失
二、 光敏报警器的制作过程
元器件及配件实物图 9只电阻器
蜂鸣器
光敏电阻器
开关二极管
二、 光敏报警器的制作过程 电路板的实物图
使用时，如果正极 红色线断掉了，可 以维修好的。
在正极铜片处， 先上一层薄薄锡 层，上锡时注意 速度，防止因过 热而使塑料烫坏。
制作拓展：如何维修断线的电池盒（正极线断了）
将正极线快速 焊接在正极铜 片上，并从塑 料孔中穿出。 焊接处要薄， 不要影响电池 正极与铜片的 连接。
制作拓展：如何维修断线的电池盒（负极线断了）
使用时，如果负极 黑色线断掉了，可
以维修好的。
在负极弹簧处， 先上一层薄薄锡 层，上锡时注意 速度，防止因过 热而使塑料烫坏。
制作拓展：如何维修断线的电池盒（负极线断了）
将负极线快速焊 接在负极弹簧上。
然后将焊接好负极 线从塑光敏电阻来感应光线的变化，经过集成电路 NE556定时器来产生一定频率的信号，控制发光二极管闪烁并驱 动蜂鸣器报警。根据光线的强弱，电路有三种状态：光线强， 两灯亮，蜂鸣器不响；光线弱，两灯或四灯亮，蜂鸣器持续响； 光线暗，灯闪烁，蜂鸣器发出间断报警器声。
一、 光敏报警器的工作原理
电路中的集成电路NE556内部由两块NE555时基电路组成，并 都工作在振荡状态下。感应部分是通过光敏电阻与一个定值电阻 串联构成分压电路，来控制NE556的第4脚电平，为低电平时，蜂 鸣器不报警；为高电平时，5脚输出一定频率的方波信号，驱动 蜂鸣器工作。
二、 光敏报警器的制作过程
拿到套件后，轻轻打开塑料包，将所有器件放 到盒子中，认真清点，防止丢失！
外包 装实 物图
轻轻撕开 胶带即可 打开塑料 包装了
然后将所有 配件放在容 器中，防止
器件丢失
二、 光敏报警器的制作过程
元器件及配件实物图 9只电阻器
蜂鸣器
光敏电阻器
开关二极管
二、 光敏报警器的制作过程 电路板的实物图
使用时，如果正极 红色线断掉了，可 以维修好的。
在正极铜片处， 先上一层薄薄锡 层，上锡时注意 速度，防止因过 热而使塑料烫坏。
制作拓展：如何维修断线的电池盒（正极线断了）
将正极线快速 焊接在正极铜 片上，并从塑 料孔中穿出。 焊接处要薄， 不要影响电池 正极与铜片的 连接。
制作拓展：如何维修断线的电池盒（负极线断了）
使用时，如果负极 黑色线断掉了，可
以维修好的。
在负极弹簧处， 先上一层薄薄锡 层，上锡时注意 速度，防止因过 热而使塑料烫坏。
制作拓展：如何维修断线的电池盒（负极线断了）
将负极线快速焊 接在负极弹簧上。
然后将焊接好负极 线从塑光敏电阻来感应光线的变化，经过集成电路 NE556定时器来产生一定频率的信号，控制发光二极管闪烁并驱 动蜂鸣器报警。根据光线的强弱，电路有三种状态：光线强， 两灯亮，蜂鸣器不响；光线弱，两灯或四灯亮，蜂鸣器持续响； 光线暗，灯闪烁，蜂鸣器发出间断报警器声。

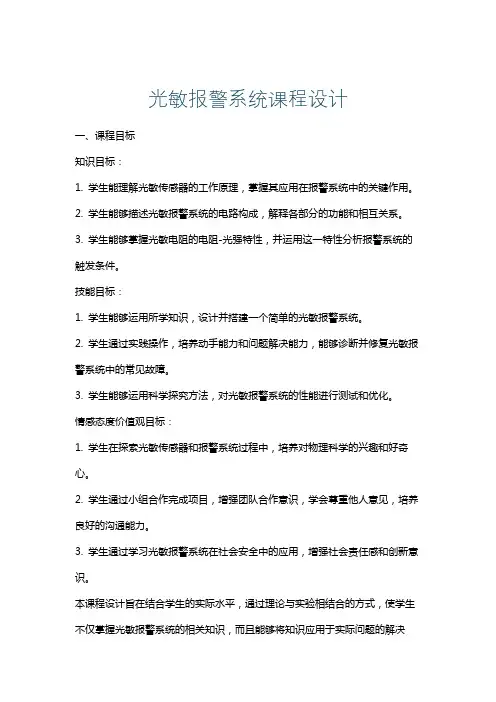

光敏报警系统课程设计
光敏报警系统课程设计一、课程目标知识目标：1. 学生能理解光敏传感器的工作原理，掌握其应用在报警系统中的关键作用。
2. 学生能够描述光敏报警系统的电路构成，解释各部分的功能和相互关系。
3. 学生能够掌握光敏电阻的电阻-光强特性，并运用这一特性分析报警系统的触发条件。
技能目标：1. 学生能够运用所学知识，设计并搭建一个简单的光敏报警系统。
2. 学生通过实践操作，培养动手能力和问题解决能力，能够诊断并修复光敏报警系统中的常见故障。
3. 学生能够运用科学探究方法，对光敏报警系统的性能进行测试和优化。
情感态度价值观目标：1. 学生在探索光敏传感器和报警系统过程中，培养对物理科学的兴趣和好奇心。
2. 学生通过小组合作完成项目，增强团队合作意识，学会尊重他人意见，培养良好的沟通能力。
3. 学生通过学习光敏报警系统在社会安全中的应用，增强社会责任感和创新意识。
本课程设计旨在结合学生的实际水平，通过理论与实验相结合的方式，使学生不仅掌握光敏报警系统的相关知识，而且能够将知识应用于实际问题的解决中，从而达到知识、技能和情感态度价值观的全面提升。
二、教学内容本章节教学内容围绕光敏报警系统的设计与实现，依据课程目标进行以下安排：1. 理论知识：- 光的传播原理和特性- 光敏传感器的种类、原理及特性- 光敏电阻的电阻-光强特性曲线- 报警系统的基本概念及工作原理相关教材章节：第三章《传感器及其应用》第5节《光敏传感器》；第四章《自动控制系统》第2节《报警系统》。
2. 实践操作：- 光敏传感器电路搭建- 光敏报警系统电路设计- 系统调试与故障排查- 性能测试与优化实践操作环节以小组合作形式进行，每组学生负责设计并搭建一个光敏报警系统。
3. 教学进度安排：- 理论知识学习（2课时）- 实践操作指导（4课时）- 系统调试与优化（2课时）- 总结评价（1课时）教学内容注重科学性和系统性，结合教材章节，使学生能够循序渐进地掌握光敏报警系统的相关知识，并通过实践操作培养实际动手能力。
光敏传感器(教学用)
阳极A
阴极K
如果在光电阴极上由于入射光的作用发射出一个电子， →这个电子将被第一倍增极的正电压所加速而轰击第一倍增 极→第一倍增极有多个二次光电子发出→这些电子又轰击第 二倍增极→产生更多的二次电子发出→经过n个倍增极后，电 子数目得到倍增→光电倍增管的放大倍数是很高的。
阳极A
阴极K
ns np
定义：二次电子发射系数——
极面上光通量的比值。
SA iA
充气光电二极管伏安特性曲线
IA/μA
IA
UA
0
20
40
60
80
UA/V
真空光电二极管 充气光电二极管
充气光电二极管伏安特性曲线
但充气光电二极管两端所加的电压UA不能过高。 原因: ①阳极电压过大，管子会因自激放电而损坏。
②为了降低阴极受正离子的轰击而产生的损耗，阴 极电流也不能过大，所以阳极电压不能过高。
按照光电发射二极管的原理可以分为真空光电二极管 和充气光电二极管两类。
（1）真空光电二极管
玻璃壳内抽成真空。 真空光电二极管的伏安特性曲线
IA/ μA
4 3 2 1 0 20 40 0.11lm
IA UA
当入射光γ>γ0时，可以看出:
0.05lm
0.02lm 60
光通量 /lm
阳极与阴极间的电压UA/V
电能
用光照射光电材料（感应光信号的材料）后，材料本身 的电学性质发生变化。人们可以通过对电信号的测量来了解 光信号的信息。
三、光敏传感器的分类（4类）
1．光电效应传感器
应用光敏材料的光电效应制成的光敏器件。光照射到物 体上使物体电学性质改变（发射电子或电导率发生变化）的 现象。
光敏报警器
课程设计(论文)说明书题目：光敏报警器院（系）：信息与通信学院专业：电子信息工程学生姓名：学号：指导教师：***2013 年 12 月 16日摘要NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉波讯号。
光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。
常用的光敏电阻器硫化镉光敏电阻器，它是由半导体材料制成的。
光敏电阻器对光的敏感性（即光谱特性）与人眼对可见光（0.4~0.76）μm的响应很接近，只要人眼可感受的光，都会引起它的阻值变化。
设计光控电路时，都用白炽灯泡（小电珠）光线或自然光线作控制光源，使设计大为简化。
关键词：光敏电阻；ne555；报警器AbstractNE555 is a model which belongs to the timing of IC 555 series, 555 series IC, pin functions and application are compatible, but the models of different because of the different prices of the oscillation frequency stability, power saving, but also produces different; while the 555 time IC is a very versatile and quite generally, only a handful of resistance and capacitance, can produce a variety of different frequency pulse signal needed for digital circuit. Photosensitive resistors are generally used for control survey, of the light and photoelectric conversion (the light changes into electrical changes).Commonly used photosensitive resistor cadmium sulphide photoresistor, it is made of semiconductor materials. The sensitivity of photosensitive resistor to light (i.e. spectral characteristics) and eye on the visible light (0.4~0.76)response of M is very close, as long as the human eye can feel the light,will cause the change of its resistance. The design of the light control circuit, with incandescent lamp (bulb) light or natural light as the control source, which greatly simplifies the design.Key words：Photosensitive resistor；NE555；Alertor目录引言 (1)1 系统设计任务 (2)2 总体系统方案的设计与选择论证 (2)2.1 设计思路 (2)2.2 光敏报警器的工作原理 (3)3 系统电路的设计及原理说明 (3)3.1 NE555的工作原理 (4)3.1.1 NE555的主要特点 (4)3.1.2 NE555的引脚功能 (7)3.1.3 NE555的参数功能与极限参数 (5)3.1.4 NE555的内部结构 (6)3.2 光敏电阻 (7)3.2.1光敏电阻的结构 (7)3.2.3光敏电阻的特性 (7)4 元件的选取及其参数 (10)5 课程设计总结 (11)谢辞 (12)参考文献 (13)附录 (14)附图1 系统整体设计PCB (14)引言报警器在现实生活中的应用非常广泛，在汽车、摩托车、电动车、大门以及家庭安全系统中都使用了报警电路。
光控式报警器课件
光电检测器
光电检测器是光控式报警器的核心部 件，用于检测环境中的光线变化。
光电检测器的性能直接影响报警器的 灵敏度和可靠性，因此选用优质的光 电检测器是至关重要的。
它通常由光敏元件（如光电二极管、 光电晶体管等）和信号处理电路组成， 能够将光信号转换为电信号，为后续 的报警处理提供依据。
信号处理电路
应用领域的拓展
工业安全
将光控式报警器应用于工业生产环境中，实时监测工厂设备运行 状态，预防事故发生。
智能安防
结合视频监控和人脸识别技术，光控式报警器可应用于社区、公共 场所等地的安防监控系统。
环境监测
在环境保护领域，光控式报警器可用于监测空气质量、水质等环境 参数，为污染治理和环境监测提供数据支持。
误差
测量结果与实际值之间的差异，包括系统误差和 随机误差。
准确性要求
报警器应具备较高的精度和较小的误差，以确保 测量结果的可靠性。
稳定性与可靠性
稳定性
光控式报警器在长时间内保持性能参数不变的能力。
可靠性
报警器在规定条件下和时间内完成规定功能的能力。
维护与寿命
报警器的使用寿命和维护需求，以及是否易于维修和更换部件。
THE FIRST LESSON OF THE SCHOOL YEAR
工作原理
通过光敏元件感应环境光线变化， 当光线低于或超过预设阈值时， 触发报警电路，产生报警信号。
应用领域
01
02
03
智能家居
用于防盗、火灾等安全监 控。
工业自动化
用于设备故障检测、生产 线上物品检测等。
环保监测
用于检测空气质量、水质 污染等环境问题。
优缺点分析
感应灵敏
光敏元件对光线变化反应迅速，能够 及时触发报警。
光敏声光报警器

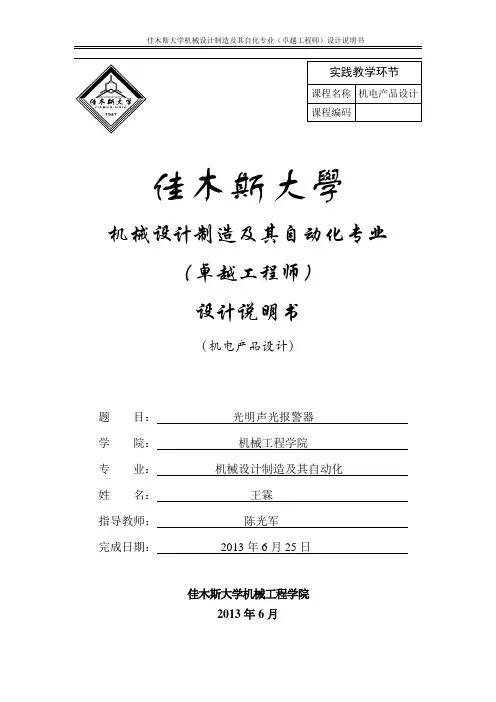

实践教学环节课程名称机电产品设计课程编码佳木斯大學机械设计制造及其自动化专业（卓越工程师）设计说明书（机电产品设计）题目：光明声光报警器学院：机械工程学院专业：机械设计制造及其自动化姓名：王霖指导教师：陈光军完成日期：2013年6月25日佳木斯大学机械工程学院2013年6月摘要本位介绍了光敏声光报警器的制作过程，以及光敏声光报警器在生活中的应用，国内为对于光敏声光报警器的研究。
光敏学是一门高度交叉的综合学科，它广泛涉及电学、物理学、计算机学、自动控制功能等多个领域，在当今世界有很好的发展前景。
光敏声光报警器是光敏研究领域的杰出代表。
它具有体积小，制作简单，零件易找的优点。
当光线较亮时光敏电阻阻值减小，致使流入蜂鸣器的电流增大到其额定电流时，蜂鸣器开始鸣响报警。
所以常用于存放贵重物品的保险柜，塑料大棚对光照的控制等等。
与其他报警器相比，光敏声光报警器就有很多优点，比如说自动性强、灵敏度高、体积小、便于安装。
不仅如此，从技术发展的角度考虑，光敏报警器的研究将会对传统的机械结构、控制方式产生深远影响，并将极大地促进光敏学的研究和应用，使人类更好地运用光敏学。
关键词光敏学；额定电流；自动性AbstractStandard introduced the making process of the photosensitive sound and light alarm, and photosensitive sound and light alarm in the life, the application of domestic investigations of the photosensitive sound and light alarm.Photosensitive learning is a highly cross comprehensive discipline, it is widely involved in electrical, physics, computer science, automatic control function, and other fields, in today's world there are good prospects for development.Photosensitive sound and light alarm is photosensitive prominent representative in the field of study. It has small size, easy fabrication, easy to find advantages. When the light is bright the photosensitive resistance value decreases, and the current increases to its rated current flowing into the buzzer when the buzzer began ringing alarm. So we often used to deposit valuables in the safe, the plastic greenhouses for light control and so on. Compared with other alarm, photosensitive sound and light alarm system has many advantages, such as strong automaticity, high sensitivity, small volume, easy to install. Not only that, but from technological development perspective, photosensitive alarm research will be to the traditional way of mechanical structure, control have a profound impact, and will greatly promote the photosensitive learning research and application, make better use of human light of learning.Keywords Photosensitive; Rated current; Automaticity目录摘要 (I)Abstract (II)第1章绪论 (1)1.1研究背景 (1)1.2光敏声光报警器的国内外研究现状 (1)1.2.1光敏报警器的国外研究现状 (1)1.2.2光敏报警器的国内研究现状 (1)1.3目前存在的问题 (1)第2章光敏声光报警器的工作原理 (3)2.1简介 (3)2.2零件介绍 (3)2.3工作原理 (3)2.4光敏电阻的特点 (4)2.4.1优点 (4)2.4.2缺点 (4)2.5基本参数 (4)2.6本章小结 (4)第3章测试系统电路设计 (5)3.1电路基本参数 (5)3.2电路原理图 (5)3.3电路原理说明 (5)3.4本章小结 (5)第4章测试系统的硬件制作 (6)4.1准备原件 (6)4.2安放原件 (6)4.3焊接电路 (7)4.4功能调试 (7)4.5本章总结 (8)第5章结论 (9)致谢 (10)参考文献 (11)第1章绪论1.1研究背景20世纪中期，随着计算机技术、自动化技术和太阳能技术的发展，光敏声光报警器开始在美国得到研究和发展，使其在工业生产中得以广泛使用。
《光控式报警器》课件
光控式报警器的分类
分类1
详细描述分类1的特点和应用场景。
分类2
详细描述分类2的特点和应用场景。
分类3
详细描述分类3的特点和应用场景。
光控式报警器的优点
1 优点1
简化安装和维护过程，节 省成本和时间。
2 优点2
对光线变化敏感，能够准 确判断光线强度的变化。
3 优点3
可靠性高，适用于各种环 境条件。
竞争格局
目前市场上已经有一些公司推 出了自己的光控式报警器产品， 竞争激烈，技术创新将是关键 竞争因素。
光控式报警器的技术难点和未来发展趋势
1
技术难点
光控式报警器面临的主要技术难点包括光敏元件的灵敏度和稳定性，以及对不同光线条件的 适应能力。
2
未来发展趋势
未来光控式报警器有望实现更高的灵敏度和稳定性，同时提高对复杂光线环境的适应能力， 拓展更多应用领域。
光控式报警器的应用
1
应用2
2
用于车辆自动头灯控制，提高行车安全
性。
3
应用1
用于建筑物照明自动控制，节省能源。
应用3
用于农业智能灌溉控制，实现精细化管 理。
光控式报警器的市场前景来自市场规模光控式报警器市场正在快速发 展，预计在未来几年里将达到 多亿美元的规模。
发展趋势
随着智能家居的兴起，光控式 报警器将得到更广泛的应用， 市场前景非常看好。
《光控式报警器》PPT课 件
欢迎大家来到本次关于光控式报警器的PPT课件。在接下来的几个章节中，我 将为大家详细介绍光控式报警器的定义、工作原理、分类、优点、应用、市 场前景以及技术难点和未来发展趋势。让我们一起来探索这个有趣的话题吧！
什么是光控式报警器
红外光电报警系统课件
红外传感器的性能直接影响整个报警系统的性能，因此选择高品质的红外传感器非 常重要。
光电转换器
光电转换器是将光信号转换为电 信号的装置，在红外光电报警系 统中，光电转换器负责将红外传 感器输出的电信号进一步处理。
常见的光电转换器有光电倍增管 、硅光电池等，它们能够将微弱 的电信号放大，以便于后续处理
报警输出
一旦报警被触发，系统会输出相应的报警信号，如声音、灯光等，以提醒值班 人员或安保人员有异常情况发生。同时，系统还可以与其他安防系统联动，实 现更全面的安全防护。
04
红外光电报警系统性能参 数
检测距离与角度
检测距离
红外光电报警系统的有效检测距离应满足应用需求，通常根据目标物的反射特性 和背景噪声来确定。
避免高温环境
红外光电报警系统应避免在高温环境中使用，以 免对其性能造成影响。
避免电磁干扰
红外光电报警系统应避免受到电磁干扰，以免影 响其正常工作。
感谢观看
THANKS
。
光电转换器的性能对报警系统的 灵敏度和可靠性有很大影响。
报警控制器
报警控制器是整个红外光电报警系统的 控制中心，负责处理和控制系统各个部
分的工作。
它通常由微处理器、存储器、输入输出 接口等组成，能够根据红外传感器和光 电转换器输出的信号判断是否发生报警 ，并控制报警指示装置发出报警信号。
报警控制器的智能化程度越高，报警系 统的功能就越强大。
抗电气干扰
系统应具备抗电气干扰能力，以确保 在复杂电气环境下稳定运行。
稳定性与可靠性
稳定性
红外光电报警系统应具备长期稳定运行 的能力，避免因环境变化或长时间使用 而出现性能下降。
VS
可靠性
系统应具有高可靠性，能够保证在各种恶 劣条件下稳定可靠地工作，降低故障率。
光电转换器
光电转换器是将光信号转换为电 信号的装置，在红外光电报警系 统中，光电转换器负责将红外传 感器输出的电信号进一步处理。
常见的光电转换器有光电倍增管 、硅光电池等，它们能够将微弱 的电信号放大，以便于后续处理
报警输出
一旦报警被触发，系统会输出相应的报警信号，如声音、灯光等，以提醒值班 人员或安保人员有异常情况发生。同时，系统还可以与其他安防系统联动，实 现更全面的安全防护。
04
红外光电报警系统性能参 数
检测距离与角度
检测距离
红外光电报警系统的有效检测距离应满足应用需求，通常根据目标物的反射特性 和背景噪声来确定。
避免高温环境
红外光电报警系统应避免在高温环境中使用，以 免对其性能造成影响。
避免电磁干扰
红外光电报警系统应避免受到电磁干扰，以免影 响其正常工作。
感谢观看
THANKS
。
光电转换器的性能对报警系统的 灵敏度和可靠性有很大影响。
报警控制器
报警控制器是整个红外光电报警系统的 控制中心，负责处理和控制系统各个部
分的工作。
它通常由微处理器、存储器、输入输出 接口等组成，能够根据红外传感器和光 电转换器输出的信号判断是否发生报警 ，并控制报警指示装置发出报警信号。
报警控制器的智能化程度越高，报警系 统的功能就越强大。
抗电气干扰
系统应具备抗电气干扰能力，以确保 在复杂电气环境下稳定运行。
稳定性与可靠性
稳定性
红外光电报警系统应具备长期稳定运行 的能力，避免因环境变化或长时间使用 而出现性能下降。
VS
可靠性
系统应具有高可靠性，能够保证在各种恶 劣条件下稳定可靠地工作，降低故障率。
《报警器》课件
四、报警器的安装与使用
1
报警器的安装
指导如何正确安装报警器以保证其正常运行。
2
报警器的使用
提供使用报警器的实用技巧和注意事项。
五、报警器的维护
报警器的保养
了解如何定期维护报警器以确保其始终正常工 作。
报警器的故障处理
提供解决常见问题和故障的方法和技巧。
六、小结
1 报警器的应用
总结报警器在不同领域中的广泛应用和重要性。
2 报警器的未来发展
展望报警器技术的未来发展趋势和创新方向。
七、答疑
1 常见问题解答
2 提问与回答
回答参与者常遇到的问题和疑惑。
为参与者提供提问环节，解答他们的问题。
八、参考文献
1 相关书籍
推荐一些关于报警器的深入阅读材料。
2 网络资源
提供在线资源，供参与者进一步了解报警器的相关信息。
3 其他资料
介绍其他参考资料，如报告和研究论文。
振动报警器
探索基于振动感应的报 警器，能够及时发现入 侵。
光电报警器
介绍通过光电信号感应 入侵的报警器，适用于 特定环境。
三、报警器的原理
声光报警器的原理
详细解释声光报警器的工 作原理和内部结构。
振动报警器的原理
深入探讨振动报警器的感 应技术和触发机制。
光电报警器的原理
了解光电报警器使用的光 信号感应原理及其应用。
《报警器》PPT课件
欢迎来到《报警器》PPT课件。在本课程中，我们将介绍报警器的定义、作用 以及不同类型的报警器。让我们一起探索这个有趣且重要的主题吧！
一、介绍
1 什么是报警器？
了解报警器的定义和基本概念。
2 报警器的作用
探讨报警器在保警器的类型
光敏报警器讲解

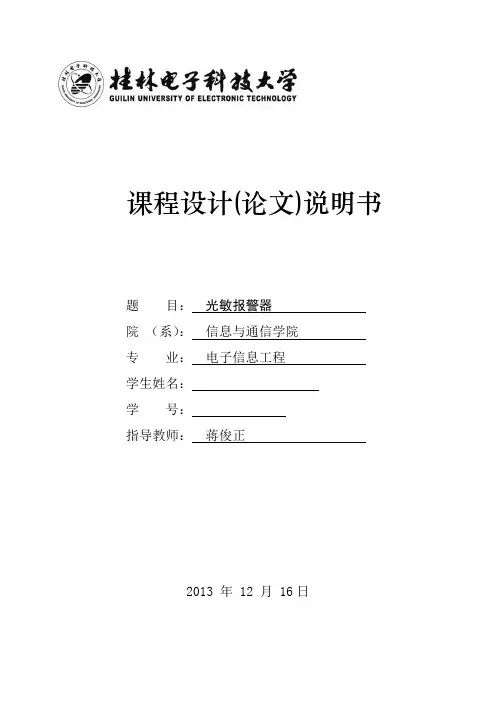

课程设计(论文)说明书题目：光敏报警器院（系）：信息与通信学院专业：电子信息工程学生姓名：学号：指导教师：蒋俊正2013 年 12 月 16日摘要NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉波讯号。
光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。
常用的光敏电阻器硫化镉光敏电阻器，它是由半导体材料制成的。
光敏电阻器对光的敏感性（即光谱特性）与人眼对可见光（0.4~0.76）μm的响应很接近，只要人眼可感受的光，都会引起它的阻值变化。
设计光控电路时，都用白炽灯泡（小电珠）光线或自然光线作控制光源，使设计大为简化。
关键词：光敏电阻；ne555；报警器AbstractNE555 is a model which belongs to the timing of IC 555 series, 555 series IC, pin functions and application are compatible, but the models of different because of the different prices of the oscillation frequency stability, power saving, but also produces different; while the 555 time IC is a very versatile and quite generally, only a handful of resistance and capacitance, can produce a variety of different frequency pulse signal needed for digital circuit. Photosensitive resistors are generally used for control survey, of the light and photoelectric conversion (the light changes into electrical changes).Commonly used photosensitive resistor cadmium sulphide photoresistor, it is made of semiconductor materials. The sensitivity of photosensitive resistor to light (i.e. spectral characteristics) and eye on the visible light (0.4~0.76)response of M is very close, as long as the human eye can feel the light,will cause the change of its resistance. The design of the light control circuit, with incandescent lamp (bulb) light or natural light as the control source, which greatly simplifies the design.Key words：Photosensitive resistor；NE555；Alertor目录引言 (1)1 系统设计任务 (2)2 总体系统方案的设计与选择论证 (2)2.1 设计思路 (2)2.2 光敏报警器的工作原理 (3)3 系统电路的设计及原理说明 (3)3.1 NE555的工作原理 (4)3.1.1 NE555的主要特点 (4)3.1.2 NE555的引脚功能 (7)3.1.3 NE555的参数功能与极限参数 (5)3.1.4 NE555的内部结构 (6)3.2 光敏电阻 (7)3.2.1光敏电阻的结构 (7)3.2.3光敏电阻的特性 (7)4 元件的选取及其参数 (10)5 课程设计总结 (11)谢辞 (12)参考文献 (13)附录 (14)附图1 系统整体设计PCB (14)引言报警器在现实生活中的应用非常广泛，在汽车、摩托车、电动车、大门以及家庭安全系统中都使用了报警电路。
光电式报警器
数字显示电路
此模块由SN74LS247N及共阳数码显示 器组成，74LS247驱动共阳数码管工作。 74LS247的2，6脚因无输入，故接低电 平，3，4，5脚接高电平，而1,7脚则与 光电转换模块中光敏三极管输出的连接。
此时74LS32正常工作，驱动共阳数码显 示器工作，以显示数字0到3。
74LS247管脚图
管显示3，蜂鸣器报警， 如图
第四章 电路焊接与调试分析
谢谢
信号通过共阳数码管显示为1、2。
当两路光耦都被遮挡的时候，光耦就会都不导通， 光耦在截止状态，即光耦上端两端电压都为高， 然后经过74LS32或门以后的总的电压为高，低 电压与555的管脚4相连，使得555输出一直为矩 形脉冲，驱动蜂鸣器响，故会响铃，同时光耦上 端的的高电平信号与74LS247中的1、7脚输入的 信号，输出的信号通过共阳数码管显示为3。
当接通电源的时候，发光管发光，光敏三极管的基极电 流增加，发射结的电压增大，当超过三极管的导通电 压（一般为硅管为0.7V，锗管为0.3V左右）时，三极 管就会导通，当基极电流继续增加时，三极管会饱和 导通，此时三极管相当于工作在开关的闭合状态，B点 相当于直接接地，所以B点输出为低电平“0”。当一旦 有东西遮在发光管和光敏三极管中间时，三极管的发 射结电压降低，达不到它的导通电压，三极管截止， 此时相当于工作在开关的断开状态，B点电势接近电源 电压即为高电平“1”。
555构成的多稳态触发器。
总电路图
第三章 Proteus电路仿真
当两路没有被遮挡时，光耦 导通，输出低电平，数码管 显被遮挡，2路没被遮挡 时，数码管显示1，蜂鸣器
报警，如图
当2路被遮挡，1路没被遮 挡时，数码管显示2，蜂鸣
器报警，如图

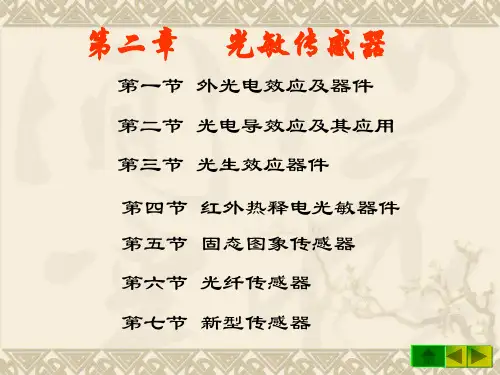

光敏传感器(光敏传感器)ppt课件
• 在一定光照度下，加的电压越 大，光电流越大，没有饱和现象。
• 光敏电阻的最高工作电压是由耗散功率决定的， • 耗散功率又和面积以及散热条件等因素有关。
16
第二节 常用光敏传感器工作原理
一、光敏电阻 ② 光照特性 光敏电阻的光电流与光强之间的关系
17
第二节 常用光敏传感器工作原理
一、光敏电阻 ③光谱特性 光敏电阻对不同波长的光，灵敏度是不同的
20
第二节 常用光敏传感器工作原理
一、光敏电阻 4.光敏电阻材料、结构、分类与工作原理 ①制作材料：半导体：硫化镉、硫化铅、硫化铊、 硫化铋、硒化隔、硒化铅、碲化铅等 ②结构与分类 紫外、红外、可见光光敏电阻 ③工作原理
21
第二节 常用光敏传感器工作原理
一、光敏电阻 5.光敏电阻用电路分析
感光灯电路
（2）光电池作光电转换器件，用于光电检测与指导 控制系统中
40
第二节 常用光敏传感器工作原理
六、红外热释电传感器 1.概述
（1）红外辐射 红外辐射本质上时一种热辐射。任何物体，只要
它的温度高于决定零度（-273度），就会向外发射 红外线。 （2）红外传感器分类
光电型 热电型（热释电红外传感器） （3）热释电红外传感器的热释电效应 由于温度变化引起电介质表面产生的电极化现象
教学重点：
1、光敏传感器特点与选用； 2、光敏传感器原理及接口电路设计方法。
教学难点：
1、光温敏传感器工作原理； 2、光敏传感器应用电路分析与设计方法；
教学方法：
1、引导文教学法 2、引探教学法 3、头脑风暴法
3
第三章 光敏传感器及应用技术
问题思考：
1、光敏传感器的作用是什么？ 2、常用的光敏传感器有哪些种？各自的原理是 什么? 3、何为光电效应？可见光的波长范围是多少? 4、光敏电阻的阻值由什么因素决定？ 5、光敏二极管工作在什么状态？ 6、光电池的的原理是什么？ 7、光电开关在日常生活和工业生产中有哪些应 用？ 8、举出20种以上光敏传感器的应用场景。 4
• 光敏电阻的最高工作电压是由耗散功率决定的， • 耗散功率又和面积以及散热条件等因素有关。
16
第二节 常用光敏传感器工作原理
一、光敏电阻 ② 光照特性 光敏电阻的光电流与光强之间的关系
17
第二节 常用光敏传感器工作原理
一、光敏电阻 ③光谱特性 光敏电阻对不同波长的光，灵敏度是不同的
20
第二节 常用光敏传感器工作原理
一、光敏电阻 4.光敏电阻材料、结构、分类与工作原理 ①制作材料：半导体：硫化镉、硫化铅、硫化铊、 硫化铋、硒化隔、硒化铅、碲化铅等 ②结构与分类 紫外、红外、可见光光敏电阻 ③工作原理
21
第二节 常用光敏传感器工作原理
一、光敏电阻 5.光敏电阻用电路分析
感光灯电路
（2）光电池作光电转换器件，用于光电检测与指导 控制系统中
40
第二节 常用光敏传感器工作原理
六、红外热释电传感器 1.概述
（1）红外辐射 红外辐射本质上时一种热辐射。任何物体，只要
它的温度高于决定零度（-273度），就会向外发射 红外线。 （2）红外传感器分类
光电型 热电型（热释电红外传感器） （3）热释电红外传感器的热释电效应 由于温度变化引起电介质表面产生的电极化现象
教学重点：
1、光敏传感器特点与选用； 2、光敏传感器原理及接口电路设计方法。
教学难点：
1、光温敏传感器工作原理； 2、光敏传感器应用电路分析与设计方法；
教学方法：
1、引导文教学法 2、引探教学法 3、头脑风暴法
3
第三章 光敏传感器及应用技术
问题思考：
1、光敏传感器的作用是什么？ 2、常用的光敏传感器有哪些种？各自的原理是 什么? 3、何为光电效应？可见光的波长范围是多少? 4、光敏电阻的阻值由什么因素决定？ 5、光敏二极管工作在什么状态？ 6、光电池的的原理是什么？ 7、光电开关在日常生活和工业生产中有哪些应 用？ 8、举出20种以上光敏传感器的应用场景。 4
CDS-光敏培训料PPT课件
1、品名:拼图玩具 2、工作原理:根据光线强暗变 化改变CdS阻值，触发芯片工 作。3、厂家及区域分布:深圳、 东莞等珠三角外资企业，代表 性厂商力山玩具等。 4、CdS特性：在具备普通玩具 要求的同时，对于亮电阻一致 性要求较高。 5、行业描述：拼图玩具主要 出口欧美等消费较高的国家， 订单集中在几家知名的玩具工 厂生产，但多数以外发加工为 主。 6、备注：订单量大，交货期 短。
月销 市场 量 比例
300万 15%
备注 ￠3、4、5、7、12、
温州敏捷 温州海王
1999 私营 较差 江浙0.06- 200万 10%
0.09 珠三角 0.07-0.12
2002 私营 /
0.07-0.13 100万 5%
￠4、5、 停产、贸易经营
南阳 信利达
2000 私营 较差 0.07-0.13
光敏电阻培训资料
----
光敏电阻原理:
用于制造光敏电阻的材料主要是金属的硫化镉、 硒化镉等半导体。
光敏电阻器是利用半导体的光电效应制成的一 种阻值随入射光的强弱而改变的电阻器；入射 光强，电阻减小，入射光弱，电阻增大。光敏 电阻适用于光的测量、控制和光电转换。广泛 应用于照相机自动测光、光电控制、报警器、 光控开关、光控灯、电子玩具、光控音乐IC、 电子验钞机等各个领域。
图片 时间
税
性质
1997
江浙0.07-
私营 优 0.10 珠三角
0.07-0.20
1992
江浙0.08-
国营 优 0.10 珠三角
0.08-0.15
月销 量
1000 万
50万
市场 比例
备注
50% Φ3、4、5、7、10、 12、20
光敏报警器
光敏报警器一、系统总体设计方案1．电路的选取和分析：（1）确定方案：一开始是想选个简单的电路来做的，如发光二极管电路，但又觉得没什么实用性；又想做单片机的，但是又不会，而且时间有限，做起来不实际。
最后决定做这个光敏报警器。
这个方案的电路图不会很复杂，所使用的元件有IC，运用到了数字电路的知识，而且报警功能较使用。
（2）参数选择：根据系统指标的要求，确定各模块电路中元件的参数。
（3）电路图：连接各模块电路。
2．电路安装和调试：（1）根据电路图排好版，并焊接电路。
（2）在电路的输入端加一电压，测试输出端电压，以验证每个模块能否达到所规定的指标。
（3）将各模块电路连起来，整机调试，并测量该系统的各项指标。
二、电路工作原理分析这种光敏电路可以在有阴影落在它上面时发出告警信号。
主要用于在深夜保护展柜里的贵重商品，展柜里需安装一只微光灯以便检测移动的阴影。
电路用9伏电源供电。
并使用最灵敏的光传感器L14F1来检测阴影。
μA741（IC1）用作电压比较器。
比较器的反相输入端②脚有100kΩ电阻R1和光传感器T1组成的分压电路供给偏置电压，同相输入端③脚则从分压电路R2和VR1获得控制电压。
在有环境光线照射时，T1导通，IC1的②脚电压低于③脚电压，这时IC1的输出为高电位，使LED1发光，表示一切正常。
如果有阴影遮住光传感器，IC1的输出立即变低。
此低电位脉冲触发IC2（NE555）,后者经R6和C3延迟电路延迟51秒后输出高电位，使LED2发光，并启动蜂鸣器PZ1发声。
滑动开关S2用来选择蜂鸣器告警还是汽笛告警。
S2滑向左方时，蜂鸣器发出嘟嘟告警声。
S2滑向右方时，芯片UM3561被激活。
可发出类似于警车的响亮警笛声。
R8和稳压二极管ZD1分压电路为UM3561提供3.1伏直流电压。
电路安装好以后放入小盒里，小盒前面板上钻个φ5mm的小孔，便于光线照入光传感器。
调整电位器VR1，直至LED2停止发光，蜂鸣器不发嘟嘟声。
光敏电阻(PPT课件)
电流
电压 电压
电磁感应 电磁感应
牛顿第 二定律
加速度
电压
五、小结： 1、传感器的概念： 传感器是指这样一类元件：它能够感受诸如力、温度、光、 声、化学成分等非电学量，并能把它们按照一定的规律转换 为电压、电流等电学量，或转换为电路的通断。 2、传感器的工作原理： 非电学量 敏感元件 转换器件 转换电 路 电学量
4)应用：光控电路、光电计数器、报警器
实验一 : 光控开关
实验原理及知识准备
（1）如图所示光控电路， 用发光二极管LED模仿路灯， RG为光敏电阻，R1的最大电 阻为51 kΩ，R2为 330 kΩ， 试分析其工作原理。
（2）要想在天更暗时路灯才会亮，应该把R1 的阻值调大些还是调小些？为什么？
图乙中，用白炽 灯模仿路灯，为何 要用到继电器？
（2）光敏传感器部件
1、光敏电阻
1）特性： 当改变光照强度时，电阻的大小也随着改变。
一般随着光照强度的增大电阻值减小。
2）材料： 制作光敏电阻的材料一般为半导体。如：硫化镉
3）半导体的导电原理： 半导体靠其中的载流子（自由电子和空穴） 来导电
光敏电阻能够把光照强弱这个光学量 转换为电 阻这个电学量
3、敏感元件： （1）光敏电阻 （光电传感器）
（2）热敏电阻和热电阻 （ 温度传感器） （3）电容式传感器 （位移传感器）
（4）霍尔元件 （磁传感器）
二、常用的几种传感
1、干簧管 2、光敏电阻 3、热敏电阻 4、金属热电阻 是一种能感知磁场的传感器 电阻随光照的增强而减小 （半导体材料） 一般随温度升高电阻减小 （半导体材料） 温度升高电阻增大
5、电容式位移传感器 6、霍尔元件
【课后设计】火警报警器 设计要求：温度过高，发生警报 学生分组讨论：①需要什么器材？ ②提出设计方案； ③讨论并提出改进意见； ④还可以用于生活中的哪些方面？
