真空管集热器

热管真空管式集热器（1）热管真空管的工作原理太阳光透过玻璃管，照射在吸热板上，高吸收率的太阳选择性吸收膜将太阳辐射能转化为热能。

吸热板吸收的热量迅速将热管内少量工质汽化，为保证汽化的工质迅速上升到冷凝端，真空管工作时与地面的倾角应大于10度，被汽化的工质上升到热管冷凝端向被加热的工质（水或空气）放出汽化潜热后，冷凝成液体，在重力作用下流回热管蒸发端，利用热管内少量工质的汽—液相变循环过程，连续地将吸收的太阳辐射能传递到冷凝端加热工质。

作为高效传热元件的热管由蒸发段和冷凝段两部分组成。

蒸发段与吸热板紧密连接。

吸热板表面磁控溅射AL-N-O选择性吸收涂层，吸收比大于0.93，发射率小于0.08。

先进的热压封技术应用于玻璃-金属之间的封接。

玻璃管采用硼硅玻璃，透射率大于0.90。

每支热管真空管的冷凝端通过导热块的导热，将热量传递给集管，被加热的工质（水）经过集管时，将热量带走。

在这个工作过程中，真空管的冷凝端与导热块是钢性连接。

被加热工质不流经真空管，因此真空管的安装十分简单，而且管子不与介质发生干扰，即便真空管发生损坏，太阳能集热器的工作并不因此而中断，在保温盒内填充了保温材料，有效地控制了运行过程中的热量损失。

当太阳辐射穿过玻璃管，投射在吸热板上，被吸热板吸收并转换成热。

此热量加热，热管蒸发段内的工质，使其汽化。

工质蒸汽上升到冷凝段，在冷凝段内表面凝结，释放出蒸发潜热。

液态工质依靠自身的重力流回蒸发段。

然后重复上述过程。

热管式真空管的外形尺寸为ф100×2000mm，它主要由热管、吸热板、玻璃管、金属端盖和消气剂等部件组成，如下图所示：（2）热管真空管集热器的工作原理热管式真空管内不走水，加热系统与循环系统独立分隔，整个系统全部为金属连接，运行稳定可靠。

每支热管真空管的冷凝端通过导热块的导热，将热量传递给集管，被加热的工质（水）经过集管时，将热量带走。

在这个工作过程中，真空管的冷凝端与导热块是钢性连接。

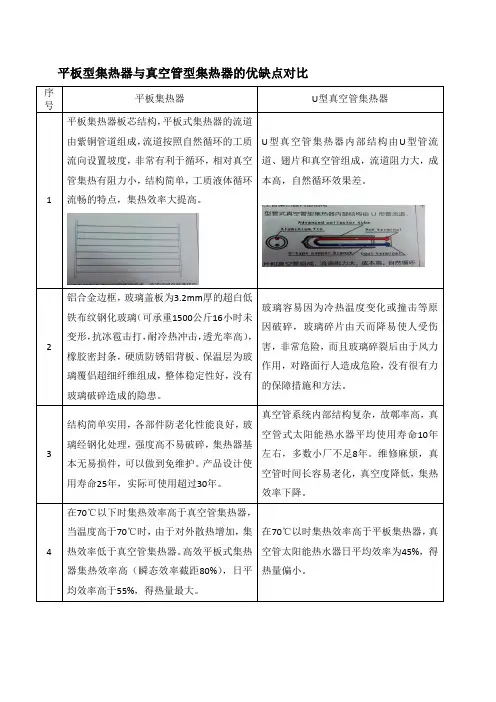

平板型集热器与真空管型集热器的优缺点对比
铝合金边框，玻璃盖板为3.2mm
玻璃容易因为冷热温度变化或撞击等原铁布纹钢化玻璃（可承重1500公斤
变形，抗冰雹击打，耐冷热冲击，
橡胶密封条，硬质防锈铝背板、
璃覆侣超细纤维组成，整体稳定性好，
说明：上海11—3月份是阳光低谷期，在此期间，供应热水的热量80%靠辅助能源提供，不论是真空管还是平板集热器得热量都不高。

4—10月份则供应热水的热量95%由太阳能系统提供，特别在夏、秋季真空管经常处于高温情况下运行对系统损坏非常大，且故障率高（入住不高的情况下情况更严重），而平板太阳能系统则可以避免这些危害。

Papersechnical 论文论述T5T y海尔热水器有限公司太阳能科研所刘桂永真空管型集热器平板型集热器效率分析现阶段我国太阳能集热器主要有平板集热器和真空管集热器两种，很多人认为真空管内抽真空，所以防冻性能好，热效率高；高硼硅特硬玻璃3.3硬度大、表面光洁度高，不易结垢。

而平板集热器则热效率低、易结垢、易冻坏。

然而事实并不是人们想像的那样。

本文如下阐述和计算主要参考的国家标准有：G B/T 4271-2007《太阳能集热器热性能试验方法》；G B/T 17581-2007《真空管型太阳能集热器》；G B /T 6424-2007《平板型太阳能集热器》；G B /T 19141-2003《家用太阳能热水系统技术条件》；G B 12936.2-91《太阳能热利用术语第二部分》。

1基于国标规定对比分析真空管型集热器与平板型集热器的瞬时效率①无反射器的真空管型太阳能集热器的瞬时效率截距根据国标GB/T 17581规定不低于0.62，此处取0.62；总热损系数不大于3.0W/（m 2℃），此处取3.0W/（m 2℃）；以此得出无反射器真空管集热器的瞬时效率曲线如图1：图1真空管集热器瞬时效率曲线（GB/T 17581）依据G B T ，集热器采光面积计算方法如下：图2GB/T 4271规定的集热器采光面积计算方法②根据国标G B/T 6424规定，平板型集热器的瞬时效率截距不低于0.72，总热损系数不大于6.0W/（m 2℃），以此得出的瞬时效率曲线如图3：图3平板集热器瞬时效率曲线（GB/T 6424）③根据国标GB/T 6424和G B/T 17581规定，平板型集热器和真空管集热器的瞬时效率截距对比曲线如图4：图4平板集热器和真空管集热器瞬时效率对比曲线小结：交叉点纵坐标数值为5，横坐标数值约为3；也就是说，当（－）/G=0.0317时，两种集热器瞬时效率相等，试验中G 的大小为700W ±50W ，则：（ti －ta ）＝0.0317×700=22.19℃。

全玻璃真空管太阳集热器的分类及特点目前市面上全玻璃真空管太阳集热器主要有三大系列产品，分别是：普通型全玻璃真空管太阳集热器、热管式全玻璃真空管太阳集热器和U型管式全玻璃真空管太阳集热器三大系列产品。

目前仍然以普通型全玻璃真空管太阳集热器为主，下面就三大系列产品的结构和特点逐一介绍。

（一）普通型全玻璃真空管太阳集热器1、组成：真空管、联箱、尾座、支架组成。

分横管和竖管两种。

（1）真空管构造：真空管是全玻璃真空管集热器的核心部件、是整个太阳能系统的发动机，其性能优劣决定着整个系统的得热性能和寿命。

真空管构造图④③⑦⑥⑤②①①罩玻璃管②内玻璃管③卡子④吸气剂⑤真空夹层⑥选择性吸收涂层⑦吸气膜（2）真空管材质要求：真空管采用硼硅玻璃3.3（氧化铁含量5%以下；热稳定性好；热膨胀系数低为3.3×10-6/℃；耐热冲击性好，耐热温差大于200℃；有较高的机械强度；较好的抗化学腐蚀性能；具有良好的光学性能，透光率≥ 0.89）（3）真空管技术要求：①材料采用硼硅玻璃3.3；②空晒性能参数y≥175m2•℃/kW（当太阳辐照度G≥800W/ m2,环境温度t在8～30℃之间）③闷晒到水温增加35℃所需的太阳能曝辐量≤3.8MJ/ m2（当太阳辐照度G≥800W/ m2,环境温度t在8～30℃之间）④平均热损失系数≤0.9W/ m2·℃⑤真空度≤5×10-2Pa；⑥耐热冲击应能承受25℃以下冷水和90℃以上热水交替反复冲击3遍而不损坏；⑦耐压冲击应能承受0.6Mp的压力；⑧抗冰雹要求应在径向尺寸不大于25mm的冰雹袭击下不损坏。

（4）真空管镀膜技术目前真空管的镀膜工艺有两种：渐变镀膜工艺和干涉镀膜工艺，过去常用的“晒乐”真空管就是采用渐变镀膜工艺，为真空管式太阳能热水器的推广和普及奠定了坚实的基础；皇明太阳能推出的干涉镀膜工艺是真空管的镀膜技术得到进一步的发展，吸收率更高、散热率更低。

真空管太阳能集热器东盛环保工程有限公司提供一、真空管集热管的结构及组成真空管太阳能集热器的结构：分内外管，内管内壁有水银涂层，内管外壁有吸热涂层，内外管之间是真空层；外管是透明的玻璃，内外管均采用高硬度的高硼硅玻璃；一端有进出口，另一端封闭。

二、真空管技术参数目前集热效果的最好的是AL---N/AL真空溅射选择性镀膜，利用该涂层的玻璃真空管，其吸收率≥0.93；红外发射率ε≤0.6；平均热损Uct0.9W/㎡℃；真空度P≤5×10ˉ3pa，采用性能高硼硅3.3特硬玻璃制造。

三、真空管与平板太阳能的区别下面将从11个方面来分析目前我国平板热水器与真空管热水器的技术分析与对比。

从而全面分析集热器热性能优缺点：1．市场占有率的比较目前，我国太阳能应用最为普及的是真空管太阳能与平板太阳能两种形式。

云南省是最早普及太阳能的省份，也是平板太阳能应用最早最广泛的地区，在九十年代，其他省份的老百姓还不认识太阳能为何物时，云南已非常普及。

八十年代与九十年代，云南省处处都是平板太阳能，而到了九九年后由于气候等因素的制约，生产工艺性要求，性能适应性条件等，导致真空管飞速发展，目前的比例为：平板太阳能占5％；真空管太阳能占95％。

3．承压能力的比较平板太阳能集热器构件为金属材料组成，集热器与热水箱之间的连接件也采用金属零部件，因而集热器与连接件都能承受一定的压力，实验压力可达0.8MPa，即承压≥0.6MPa。

而真空管集热器的构件主要为玻璃耐压0.15Mpa。

4．防冻与抗冻性能：平板集热器由于板芯为金属板芯，其板芯内均为较小的毛细管道，且板芯与外界环境温度直接联通，故气温较低时容易结冰，抗冻性能较差；而真空管太阳能由于真空管为暖水瓶结构，管子外壁与内壁之间为真空状态，管子内水在较低气温下也不易结冰；5．结垢：平板太阳能集热过程主要通过金属板芯内毛细水管吸热，故容易在此过程中水与热金属（铝管或铜管）接触后产生水垢，并且根据平板集热器结构当水在毛细水管中结构后是无法清洗排除，故平板太阳能热水器使用寿命远远低于真空管热水器；而真空管热水器集热器均为玻璃管，水在玻璃管中吸收热量，在此过程中水与玻璃接触并不容易产生水垢，就像日常生活中，金属茶壶烧水容易产生水垢，而暖水瓶不容易产生水垢，且在产生水垢后，水垢与玻璃的亲和力较小，暖水瓶中水垢较容易倒出。

北京金阳科创太阳能科技有限公司热管式真空管太阳能集热器TiNOX（400W/m K无氧铜）集热高硼硅玻璃罩管，紫铜相变超导热管；外壳及托架为铝合金专用型材，热管真空管太阳能集热器热管真空管是金属芯玻璃真空集热管的一种形式，它是一种高效的太阳能集热元件，具有工作温度高、承压能力大、耐冷热冲击、抗冰雹、全年工作等独特的优点。

热管真空管与联集管、保温盒、支架等部分一起组成热管真空管集热器。

金属—玻璃热管真空管太阳能集热器作为第四代太阳能集热产品，它的开发和应用已经有十余年的历史，因其热性能和运行维护上的突出优势，目前正迅速发展，逐渐替代其它类型的太阳能集热器产品成为热水器和热水工程市场的主流。

JD100HP系列热管真空管集热器产品采用中德最新太阳能技术结晶——“金属—玻璃热管真空管”作为集热元件，集多项专利技术与一身，经国际权威机构检测，性能处于国际领先水平。

该产品效膜层吸热、相变热管传热和真空保温绝热优势于一体，热管承插式连接，相变热管传热承压运行，全面解除全玻璃真空管集热器易冻裂、易炸管、易结垢、易漏水等隐患。

热管式真空管集热器(导热块传热)示意图如上图所示，热管真空管太阳能集热器由热管真空管、联集管、保温盒和支架等部分组成。

太阳光透过真空玻璃管，照射在真空管内金属吸热翅片的选择性吸收涂层上，高吸收率的太阳选择性吸收膜将太阳辐射能转化为热能通过导热铜带传至内置热管，迅速将热管蒸发端内的少量工质汽化，被汽化的工质上升到热管冷凝端，使冷凝端快速升温，集热器联集管上的导热块（或导热套管）吸收冷凝端的热量加热联集管内流体。

热管工质放出汽化潜热后，冷凝成液体，在重力作用下回流热管蒸发端，再汽化再冷凝。

热管真空管集热器通过热管内少量工质的汽—液相变循环过程，连续不断的吸收太阳辐射能为热水系统或采暖系统提供热源。

与普通真空管太阳能集热器相比，JD100HP系列热管真空管集热器产品具有如下优异特点。

①热效率高：采用高性能选择性吸收涂层和高热导率传热条带，得热量大，热损失小，同样条件下集热量远高于其它形式的集热器；②承压运行：额定承压能力6kgf/cm2，特别适用于强制循环的大面积集热工程；③冬季水更热：管内不走水，启动迅速，全年运行，和全玻璃真空管相比，多得20—30%热水；④夏季不过热：不用反光板，防止夏季水温超高，风载小，不会因反光板性能下降而影响集热器效率；⑤占地面积小：真空管密排，集热器外型尺寸小，减少安装占地面积；⑥安装维护方便：铜套管干插式连接，安装方便，热管冷凝端不结水垢，无漏水隐患，局部维修不影响系统运行，避免了集热器内结水垢影响系统运行或一支管损坏整个系统瘫痪的现象。

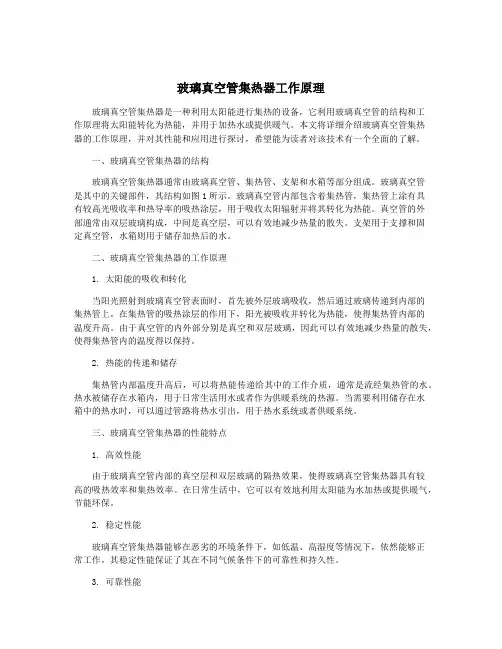

真空管太阳能热水器工作原理
真空管太阳能热水器的工作原理是利用太阳能来加热水。

它由太阳能集热器、水箱、水管等部分组成。

太阳能集热器通常采用真空管形式，每个真空管里有两层玻璃管，两者之间抽成真空状态以减少能量的散失。

内管上涂有吸收太阳能的黑色吸热涂层，当太阳光照射到吸热涂层上时，涂层会吸收太阳能并转化为热量。

当太阳光照射到集热器的真空管上时，吸热涂层吸收热量并使内管内的水被加热。

加热后的水会上升到上部的水箱中，因为冷水比热水密度大，所以热水会自然上浮到水箱的顶部，形成热水层。

当用户需要用到热水时，通过水管连接到水箱中的热水层，从而取出热水使用。

同时，冷水会从水箱底部的冷水层进入集热器进行加热，形成循环。

这样，太阳能集热器不断地吸收太阳能，将能量转化为热量，使水箱中的水保持一定的温度。

当天气晴朗时，太阳能集热效果最好，能够达到较高的温度；而在阴天或夜晚，集热器吸收的能量较少，热水的温度相应低一些。

总的来说，真空管太阳能热水器利用太阳能的热量来加热水，通过循环使水箱中的水保持热水状态，提供给用户使用。

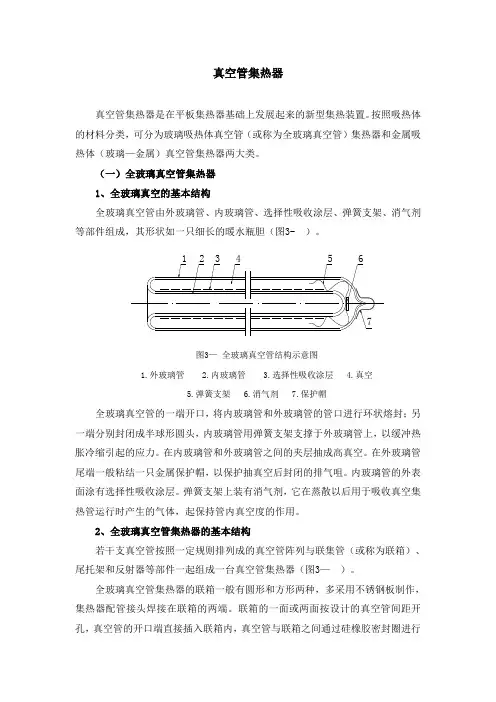

真空管集热器真空管集热器是在平板集热器基础上发展起来的新型集热装置。

按照吸热体的材料分类，可分为玻璃吸热体真空管（或称为全玻璃真空管）集热器和金属吸热体（玻璃—金属）真空管集热器两大类。

（一）全玻璃真空管集热器1、全玻璃真空的基本结构全玻璃真空管由外玻璃管、内玻璃管、选择性吸收涂层、弹簧支架、消气剂等部件组成，其形状如一只细长的暖水瓶胆（图3- ）。

图3—全玻璃真空管结构示意图1.外玻璃管2.内玻璃管3.选择性吸收涂层4.真空5.弹簧支架6.消气剂7.保护帽全玻璃真空管的一端开口，将内玻璃管和外玻璃管的管口进行环状熔封；另一端分别封闭成半球形圆头，内玻璃管用弹簧支架支撑于外玻璃管上，以缓冲热胀冷缩引起的应力。

在内玻璃管和外玻璃管之间的夹层抽成高真空。

在外玻璃管尾端一般粘结一只金属保护帽，以保护抽真空后封闭的排气咀。

内玻璃管的外表面涂有选择性吸收涂层。

弹簧支架上装有消气剂，它在蒸散以后用于吸收真空集热管运行时产生的气体，起保持管内真空度的作用。

2、全玻璃真空管集热器的基本结构若干支真空管按照一定规则排列成的真空管阵列与联集管（或称为联箱）、尾托架和反射器等部件一起组成一台真空管集热器（图3—）。

全玻璃真空管集热器的联箱一般有圆形和方形两种，多采用不锈钢板制作，集热器配管接头焊接在联箱的两端。

联箱的一面或两面按设计的真空管间距开孔，真空管的开口端直接插入联箱内，真空管与联箱之间通过硅橡胶密封圈进行密封。

为了提高真空管集热器的性能，一些厂家的产品在真空管阵列的背面增设了反射板，其中多为平面漫反射板，一般采用铝板或涂白漆的平板制成。

因为反射板长期暴露在空气中，容易积聚灰尘和污垢，需要经常清理，否则反射效果会受到影响，并且反射板增大了集热器的风阻，影响集热器安装的稳定性，所以，风沙比较大的地区不宜安装带反射板的集热器。

图3— 全玻璃真空管集热器结构示意图1.全玻璃真空管2.联集管3.保温层4.保温盒外壳5.密封圈6.配管接口7.反光板8.尾托架按照真空管的安装走向的不同，全玻璃真空管集热器可分为竖直排列（南北向）和水平排列（东西向）两种排列形式，其中水平排列又有水平单排和水平双排两种形式，（图3— ）。

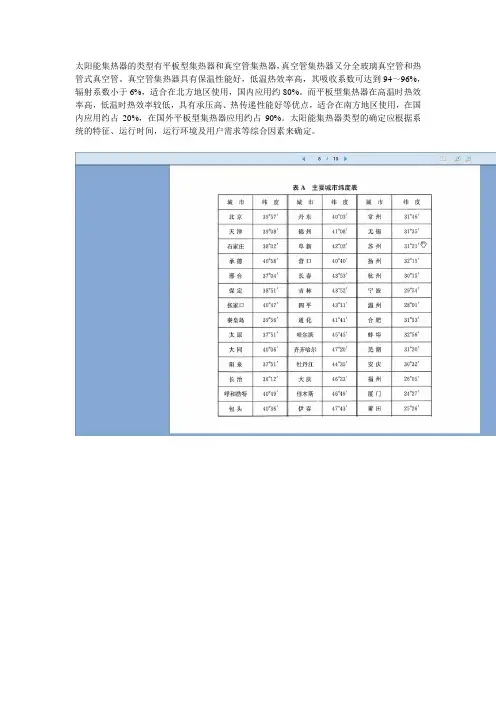

太阳能集热器的类型有平板型集热器和真空管集热器，真空管集热器又分全玻璃真空管和热管式真空管。

真空管集热器具有保温性能好，低温热效率高，其吸收系数可达到94～96%，辐射系数小于6%，适合在北方地区使用，国内应用约80%。

而平板型集热器在高温时热效率高，低温时热效率较低，具有承压高、热传递性能好等优点，适合在南方地区使用，在国内应用约占20%，在国外平板型集热器应用约占90%。

太阳能集热器类型的确定应根据系统的特征、运行时间，运行环境及用户需求等综合因素来确定。

3.2.2 集热器1）分类太阳能集热器主要分为平板型太阳能集热器和真空管型太阳能集热器两大类型。

平板型集热器：太阳能热利用系统中，接收太阳辐射并向传热工质传递热量的非聚光型部件。

其中吸热体结构基本为平板形状。

真空管型集热器：由若干在透明管（一般为玻璃管）和吸热体之间有真空空间的部件组成的太阳能集热器。

集热器的放置1 集热器的倾角集热器的设置方位宜朝南设置，其倾角可按下面的方法确定：全年使用的系统，其倾角应与当地纬度一致；侧重在夏季使用的系统，其倾角宜为当地纬度减10°；侧重在冬季使用的系统，其倾角宜为当地纬度加10°；东西向放置的全玻璃真空管的集热器倾角可适当减少。

2 集热器设置在平屋面上时应符合下列要求1 对朝向为正南、南偏东或南偏西不大于30°的建筑，集热器可朝南设置，或与建筑同向设置；2 对朝向为南偏东或南偏西大于30°的建筑，集热器宜朝南设置或南偏东、南偏西小于30°设置；3 对受条件限制，集热器不能朝南设置的建筑，集热器可朝南偏东、南偏西或朝东、朝西设置；4 水平放置的集热器可不受朝向限制；3 集热器设置在坡屋面上时应符合下列要求1 集热器可设置在南向、南偏东、南偏西、或朝东、朝西建筑坡屋面上；2 坡屋面上的集热器应采用顺坡嵌入设置或顺坡架空设置；3 作为屋面板的集热器应安装在建筑承重结构上；4 作为屋面板的集热器所构成的建筑坡屋面在刚度、强度、热工、锚固、防护、防水、隔声等功能上应满足建筑围护结构设计要求。
