可视对讲门禁系统接线图及原理详解楼宇对讲又称可视对讲，可视楼宇对讲系统是指安装在住宅小区、单元楼、写字楼等建筑或建筑群，用图像和声音来识别来访客人，控制门锁及遇到紧急情况向管理中心发送求助、求援信号，管理中心亦可向住户发布信息的设备集成。
可视对讲门禁系统功能特点1. 基于局域网，以TCP/IP协议传输视频、音频和多种控制信号，易于Internet连接和访问。
2. 采用嵌入式硬件平台和linux操作系统，图像编码采用H.263、H.264压缩标准，音频采用G.711、G.726 压缩标准，有别于传统模拟楼宇可视对讲系统。
3. 以行业最先进的科技打造数字化社区，实现小区可视对讲。
4. 纯屏高清晰画面显示、色彩逼真、高性能、兼容性强;智能全触摸式操作。
5. 集数字可视对讲、IC卡门禁管理、信息发布、便民信息、广告信息、紧急广播、居家安防、留影留言、电子相册、密码开锁、指纹识别、防拆、移动探测、呼叫转移、劫持码、音乐门铃和紧急报警等功能于一体的智能系统;同时能灵活地将家电控制、三表远抄等功能纳入该系统。
6. 故障自检，方便安装调试、检修和维护。
可视对讲门禁系统构成主要有门口机(住户门口机)、室内机、管理员机等组成。
a.室内分机室内分机主要有对讲及可视对讲两大类产品，基本功能为对讲(可视对讲)、开锁。
随着产品的不断丰富，许多产品还具备了监控、安防报警及设撤防、户户通、信息接收、远程电话报警、留影留言提取、家电控制等功能。
可视对讲分机有彩色液晶及黑白CRT显示器两大类。
截止2014年许多技术应用到室内分机上，如无线接收技术、视频字符叠加技术等。
无线接技术用于室内机接收报警探头的信号，适用于难以布线的场合。
但是，无线报警方式存在重大漏洞，如同频率的发射源连续发射会造成主机无法接收控头发送的报警信号。
视频字符叠加技术用于接收管理中心发布的短消息。
室内机在原理设计上有两大类型，一类是带编码的室内分机，其分支器可以做的简单一些，但室内分机成本要高一些;另一类编码由门口主机或分支器完成，室内分机做得很简单。

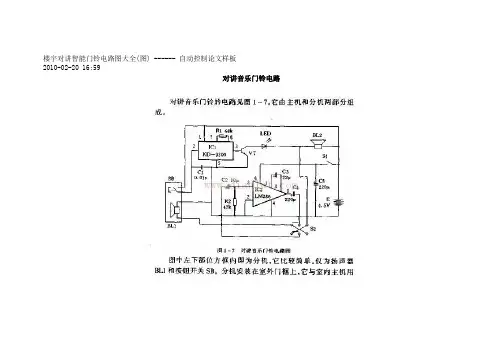

楼宇对讲智能门铃电路图大全(图) ------ 自动控制论文样板2010-02-20 16:59对讲音乐门铃电路555门铃、对讲、报警三功能电路本电路主要由响铃、对讲、遥控开锁三部分组成，具体电路如图所示。
响铃部分主要由放大集成电路IC2、音乐集成电路IC3、开关三极管VT2、门铃按键开关Sl、S2等元件组成。
来客按了某房间门铃按键Sl或S2，开关三极管VT2饱和导通，IC2、IC3得电，IC3产生的音乐信号经过电容C14耦合送到IC2的输入端③脚，经放大后从⑤脚分两路输出：一路经电容C11、C12耦合后通过CN2送到对应房间分机喇叭；另一路由电容Cl0耦合后送到主机喇叭。
主机和分机喇叭同时响铃。
停止按压Sl或S2，三极管VT2截止，IC2、IC3失电，铃声停止。
一、功能特点1.1采用单片机控制技术，功能强大；1.2多种键盘编码方式支持多种户型；1.3可设置3/4位显示，数字/字符显示；1.4开锁多样式：住户持已注册的卡，只须把卡放在门口机的读卡区，如果刷卡成功，门口主机会发出"嘟"一声，打开电控锁(刷卡主机)；住户可以对主机进行密码开锁设置，凭已设的密码开锁；远程遥控开锁；1.5接线方便可靠，故障自动检测功能；1.6具有可视对讲、监视及开锁功能；1.7可视系统可配接非可视分机；1.8振铃音由芯片产生，悦耳动听。
二、技术参数2.1摄像头：1/3＂ CCD2.2镜头：3.6mm 92°2.3分辨率：420TV线2.4最低照度：0 LUX2.5信号制式：PAL2.6视频输出：1Vp-p 75Ω2.7音频信噪比：≥50 dB2.8音频失真：≤5%2.9卡的类型：非接触卡（ID、IC）2.10存卡数量：2万张2.11读卡距离：0～6cm2.12通话时限：120秒2.13传输方式：编码2.14操作方式：夜光键盘2.15容量：≤1016户论文大全：1. 基于单片机的楼宇直按可视对讲门铃系统的设计0 引言城市居民楼单元入口大多数是敞开着的，这方便了居民的进出，但同时也给居民的生活带来了诸多的不便。

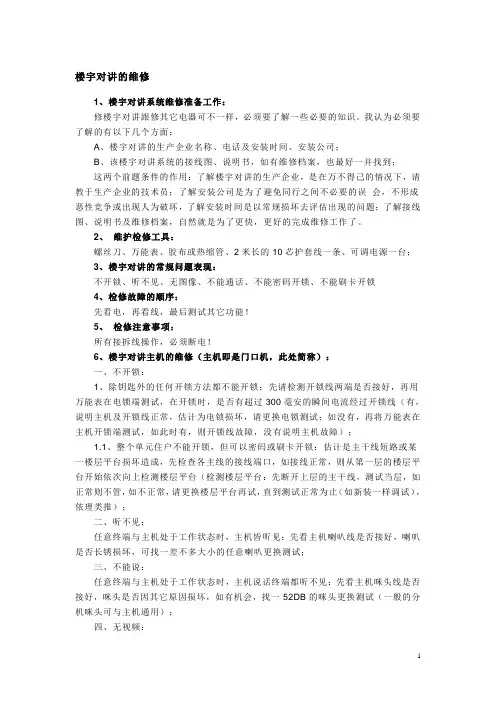

楼宇对讲的维修1、楼宇对讲系统维修准备工作：修楼宇对讲跟修其它电器可不一样，必须要了解一些必要的知识。
我认为必须要了解的有以下几个方面：A、楼宇对讲的生产企业名称、电话及安装时间、安装公司；B、该楼宇对讲系统的接线图、说明书，如有维修档案，也最好一并找到；这两个前题条件的作用：了解楼宇对讲的生产企业，是在万不得己的情况下，请教于生产企业的技术员；了解安装公司是为了避免同行之间不必要的误会，不形成恶性竞争或出现人为破坏，了解安装时间是以常规损坏去评估出现的问题；了解接线图、说明书及维修档案，自然就是为了更快，更好的完成维修工作了。
2、维护检修工具：螺丝刀、万能表、胶布或热缩管、2米长的10芯护套线一条、可调电源一台；3、楼宇对讲的常规问题表现：不开锁、听不见、无图像、不能通话、不能密码开锁、不能刷卡开锁4、检修故障的顺序：先看电，再看线，最后测试其它功能！5、检修注意事项：所有接拆线操作，必须断电！6、楼宇对讲主机的维修（主机即是门口机，此处简称）：一、不开锁：1、除钥匙外的任何开锁方法都不能开锁：先请检测开锁线两端是否接好，再用万能表在电锁端测试，在开锁时，是否有超过300毫安的瞬间电流经过开锁线（有，说明主机及开锁线正常，估计为电锁损坏，请更换电锁测试；如没有，再将万能表在主机开锁端测试，如此时有，则开锁线故障，没有说明主机故障）；1.1、整个单元住户不能开锁，但可以密码或刷卡开锁：估计是主干线短路或某一楼层平台损坏造成，先检查各主线的接线端口，如接线正常，则从第一层的楼层平台开始依次向上检测楼层平台（检测楼层平台：先断开上层的主干线，测试当层，如正常则不管，如不正常，请更换楼层平台再试，直到测试正常为止（如新装一样调试），依理类推）；二、听不见：任意终端与主机处于工作状态时，主机皆听见：先看主机喇叭线是否接好，喇叭是否长锈损坏，可找一差不多大小的任意喇叭更换测试；三、不能说：任意终端与主机处于工作状态时，主机说话终端都听不见：先看主机咪头线是否接好，咪头是否因其它原因损坏，如有机会，找一52DB的咪头更换测试（一般的分机咪头可与主机通用）；四、无视频：任意可视终端与主机处于工作状态时，可视终端皆不能显示主机前图像：先检查主机摄像头至主机控制板的接线是否完好，再详看摄像头控制板是否有浸水的现像（有浸水现像，摄像头很可能已损坏），此时，有条件的，拿监视器来测试，将监视器接到主机的视频线端，正常说明主干视频线故障，不正常说明主机故障，最后将摄像头的视频信号直接接入监视器，正常说明主机控制板故障，不正常说明摄像头故障；7、楼宇对讲室内分机的维修（任何分机问题，先看分机的线是否接好，电源指示灯是否亮，再断开一次分机的线，通电再试）：一、不能开锁：（其它功能正常）间隔性不能开锁：首先考虑按键故障（安装三年以上多数为按键故障），分机与主机处于工作状态时，可将开锁按键触碰短路试试开锁，正常说明开锁按键正常；不正常估计为分机控制板或入户线故障，再用检修用的10芯护套线为测试线，直接将这台分机接入主机线端测试，正常估计是入户线或楼层平台故障，不正常当然就是分机控制板故障了；最后依然用这条10芯测试线接入楼层平台测试，正常说明入户线故障，不正常换个楼层平台端口再试，换后正常说明这个楼层平台的这个端口损坏，依然不正常，原因就难查了；二、没有图像：1、不亮屏而无图像：请检查分机电源，看供电是否有黑白18V，彩色12-18V；1.1、亮屏，但图像扭曲严重，抖动、不清楚、偏黑、偏模糊：请检查分机电源，看电压与电流是否符合说明书要求；1.2、亮屏无图像：先检查分机的视频线，看是否接好线，是否有视频信号；再更换一台相同型号的分机测试；1.3、被呼叫有图像，按监视时无图像：多数为监视键故障，更换一般即可解决；三、听不见：听不见，其它功能正常：估计为手柄线没有插好或听筒喇叭损坏，先重新插一次手柄线，不行再更换手柄试试，再不行就是分机控制板故障了；说不了同此理，检查咪头！四：分机不报警：即有防区联动报警功能的分机有警情时不向管理中心报警！首先检测报警探头供电是否正常，工作是否正常，供电用万能表测试，工作是否正常采用更换相同型号的报警器测试；再检测报警探头至分机的线路是否顺通，是否接触良好（无线报警探测器的此步省），最后更换相同型号的分机测试；备注：一般的分机报警传输的都是数据信号，部份万能表具有测量数据的功能如有此功能的万能表，也清楚系统的数据线是哪条，可先用万能表测试分机的数据线端，看在报警时有无报警数据传出，无时可按上法测试。

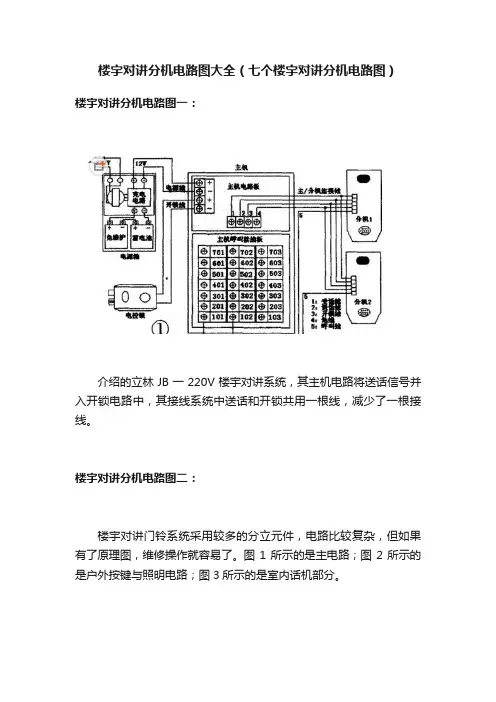

楼宇对讲分机电路图大全（七个楼宇对讲分机电路图）楼宇对讲分机电路图一：介绍的立林JB一220V楼宇对讲系统，其主机电路将送话信号并入开锁电路中，其接线系统中送话和开锁共用一根线，减少了一根接线。
楼宇对讲分机电路图二：楼宇对讲门铃系统采用较多的分立元件，电路比较复杂，但如果有了原理图，维修操作就容易了。
图1所示的是主电路；图2所示的是户外按键与照明电路；图3所示的是室内话机部分。
由电路图可以看出，变压器产生的低压经桥式整流、电容滤波、三端稳压块7812产生的+12V由插座V1引入，直接供给继电器K，另一路经VD3隔离，产生VCC供给其他电路。
当户外有人按下S1时（按S1~S10按键都一样，本文以S1为例），插座V6的1脚信号经S1、话机开关SA的2、3脚、扬声器LB 到地，形成电流通路，相当于把R17下端接地，故VT5的基极为低电平，VT5饱和，音乐IC的2脚有触发高电平，故3脚有音乐信号输出，经IC1（LM386）放大后，由IC1的5脚输出，经V6的1脚、S1、话机开关SA的2、3脚送到扬声器LB，发出声音。
由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA的4脚，再经插座V3的2脚耦合至IC2（TDA2822M）的7脚，放大后由1脚输出，使按门铃者可以听到从LB1发出的声音。
当屋内主人听到LB发出的声音后，摘下话机，屋内与楼外的两人就可以通话。
MIC1拾取的声音信号送入IC2的6脚，放大后由3脚输出，再经插座V3的1脚、话机上的电容C3、话机开关SA的1、3脚，耦合到扬声器LB，主人可听到对方的说话声。
VCC经主电路的R5降压后，再经插座V3的2脚给室内话机的MIC2和VT1供电。
主人的说话信号经MIC2拾取、VT1放大后，又经话机开关SA的4、6脚、插座V3的2脚送至IC2的7脚，放大后由1脚输出，推动扬声器LB1发声，从而实现两人的通话。
主人摘下话机后，插座V6的1脚到地的通路就切断了，R17下端恢复了高电平，VT5截止，音乐IC和IC1都停止工作。

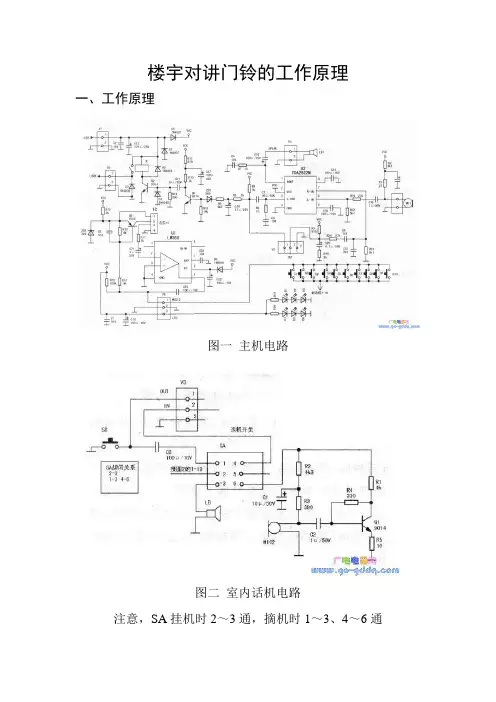

楼宇对讲门铃的工作原理一、工作原理图一主机电路图二室内话机电路注意，SA挂机时2～3通，摘机时1～3、4～6通变压器次级输出的交流低压经桥式整流、电容滤波、7812稳压，得到+12V直流电压，经插座Vl输入，一路直接给继电器K供电，另一路经D3隔离，产生VCC给其他电路供电。
当户外有人按下按键S1～S10之一时，如按下的是Sl，此时Q5基极通过R17、插座V6①脚经Sl、话机开关SA②、③脚，喇叭LB到地，形成电流通路，相当于把R17下端接地，故Q5基极为低电平，Q5饱和导通，音乐lC②脚有触发高电平，其③脚输出音乐信号，经Ul(LM386)放大后，由Ul⑤脚输出，经V6①脚、Sl，话机又簧开关SA②、③脚送到喇叭LB，使之发出声音。
由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA④脚，再经插座V3②脚耦合至U2(TDA2822M)⑦脚，放大后由①脚输出，使按门铃者也可以听到LB1发出的声音。
主人听到LB发出的声音后，摘下话机，屋内与户外的二人可以通话。
MIC1拾取的声音信号送入U2⑥脚，放大后由③脚输出，经插座V3①脚、话机上的C3，话机开关SA①、③脚耦合到喇叭LB，主人可听到对方的说话声。
VCC经主电路的R5降压后，再经插座V3②脚给室内话机的MIC2和Ql供电。
主人的说话声经MIC2拾取、Ql放大后，又经话机开关SA④、⑥脚，插座V3②脚送至U2⑦脚，放大后由①脚输出，推动喇叭LB1发声，从而实现二人间的通话。
主人摘下话机后，插座V6①脚到地的通路就切断了，R17下端恢复了高电平，Q5截止，音乐lC和Ul都停止工作。
插座V3①脚由于开锁开关SB的断开，通常是高电平，稳压管ZD1处于击穿状态，Ql饱和，Q2截止，继电器K不吸合门无法打开。
当主人按下开锁开关SB后，V3①脚接地，ZD1截止，Ql截止，Ql 集电极的高电平经Cll耦合到Q2基极，Q2饱和，继电器K得电，触点闭合，电磁锁LOCK得电动作，楼宇门打开。

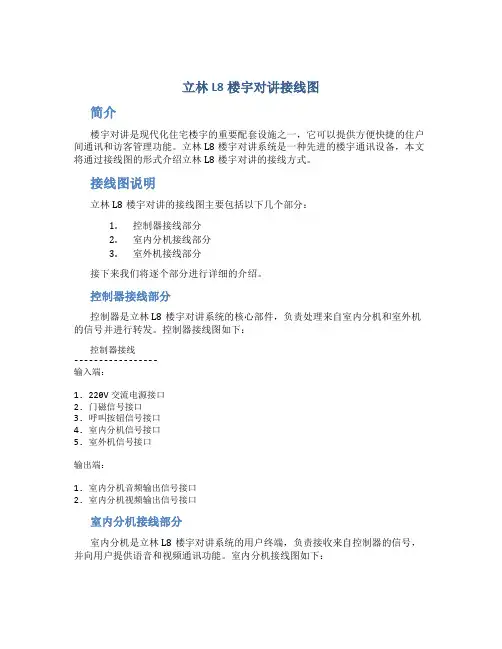

立林L8楼宇对讲接线图简介楼宇对讲是现代化住宅楼宇的重要配套设施之一，它可以提供方便快捷的住户间通讯和访客管理功能。
立林L8楼宇对讲系统是一种先进的楼宇通讯设备，本文将通过接线图的形式介绍立林L8楼宇对讲的接线方式。
接线图说明立林L8楼宇对讲的接线图主要包括以下几个部分：1.控制器接线部分2.室内分机接线部分3.室外机接线部分接下来我们将逐个部分进行详细的介绍。
控制器接线部分控制器是立林L8楼宇对讲系统的核心部件，负责处理来自室内分机和室外机的信号并进行转发。
控制器接线图如下：控制器接线-----------------输入端：1. 220V交流电源接口2. 门磁信号接口3. 呼叫按钮信号接口4. 室内分机信号接口5. 室外机信号接口输出端：1. 室内分机音频输出信号接口2. 室内分机视频输出信号接口室内分机接线部分室内分机是立林L8楼宇对讲系统的用户终端，负责接收来自控制器的信号，并向用户提供语音和视频通讯功能。
室内分机接线图如下：室内分机接线-----------------输入端：1. 控制器音频输出信号接口2. 控制器视频输出信号接口3. 开锁信号接口输出端：1. 语音输入信号接口2. 语音输出信号接口3. 视频输入信号接口4. 视频输出信号接口室外机接线部分室外机是立林L8楼宇对讲系统的访客终端，负责与访客进行语音和视频通讯，同时也可以通过开锁信号控制门禁。
室外机接线图如下：室外机接线-----------------输入端：1. 控制器音频输出信号接口2. 控制器视频输出信号接口3. 门铃信号接口输出端：1. 语音输入信号接口2. 语音输出信号接口3. 视频输入信号接口4. 视频输出信号接口5. 开锁信号接口总结立林L8楼宇对讲系统的接线图清晰地展示了控制器、室内分机和室外机之间的信号传输方式。
通过合理的接线及配置，系统能够实现住户间的方便通讯和访客管理功能，提高楼宇安全性和居民居住质量。
楼宇对讲门铃的电路原理与故障维修一、楼宇对讲门铃电路原理1.基本原理楼宇对讲门铃系统由室内主机、室外门铃按钮和室内分机组成。
当来访者按下室外门铃按钮时，门铃系统会发送一个信号给室内主机，室内主机接收到信号后会发出声音或响铃以提醒住户。
住户可以通过室内主机与来访者进行语音通话，并通过控制开锁按钮来开启大门。
2.电路组成室外门铃按钮的电路由按钮开关、电源和按键声音发生器组成。
住户按下按钮时，按钮开关闭合，电路形成通路，信号被发送到室内主机。
室内主机的电路由电源、扬声器、麦克风、按键声音发生器、语音收发电路和控制电路组成。
当室外门铃按钮被按下时，室内主机的语音收发电路将接收到的信号转换为声音，并通过扬声器发出声音。
同时，住户可以通过麦克风与来访者进行语音通话。
3.信号传输二、楼宇对讲门铃故障维修1.室外门铃按钮无响应如果室外门铃按钮无响应，首先需要检查按钮开关是否正常工作。
使用万用表或电流表检测按钮开关是否能闭合，并检查电源是否正常供电。
如果按钮开关和电源工作正常，则需要检查室内主机的输入端是否接收到信号，以确定是否是室内主机的问题。
2.室内主机无声音如果室内主机无声音，首先需要检查扬声器和麦克风是否正常工作。
使用万用表或电流表检测扬声器和麦克风是否正常发出声音和接收声音。
如果扬声器和麦克风工作正常，则需要检查语音收发电路是否正常工作，以确定是否是语音收发电路的问题。
3.开锁按钮失效如果开锁按钮失效，首先需要检查控制电路是否正常工作。
使用万用表或电流表检测控制电路是否能成功触发电磁锁的开关。
如果控制电路工作正常，则需要检查电磁锁是否正常工作，以确定是否是电磁锁的问题。
需要注意的是，在进行维修前，必须切断电源，以免发生触电或其他意外情况。
维修过程中要耐心仔细，检查每个电器元件，确保其正常工作。
总结：以上是对楼宇对讲门铃的电路原理与故障维修的介绍。
楼宇对讲门铃通过室外门铃按钮与室内主机实现来访者与住户之间的语音通话，方便住户开门。
楼宇对讲门铃的电路原理与故障维修文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）楼宇对讲门铃的电路原理与故障维修目前很多的高层住宅都使用了对讲门铃了，在频繁使用中，门铃会出现一些小毛病，本文从对讲门铃的基本原理入手，介绍其常见故障的检修方法。
工作原理楼宇对讲门铃系统采用较多的分立元件，电路比较复杂，但如果有了原理图，维修操作就容易了。
图1所示的是主电路，图2所示的是户外按键与照明电路，图3所示的是室内话机部分。
由电路图可以看出，变压器产生的低压经桥式整流、电容滤波、三端稳压块7812产生的+12V由插座V1引入，直接供给继电器K，另一路经VD3隔离，产生Vcc供给其他电路。
当户外有人按下S1时（按S1--S10按键都一样，本文以S1为例），插座V6的1脚信号经S1、话机开关SA的2、3脚、扬声器LB到地，形成电流通路，相当于把R17下端接地，故VT5的基极为低电平，VT5饱和，音乐IC的2脚有触发高电平，故3脚有音乐信号输出，经IC1（LM386）放大后，由IC1的5脚输出，经V6的1脚、S1、话机开关SA的2、3脚送到扬声器LB，发出声音。
由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA的4脚，再经插座V3的2脚耦合至IC2（TDA2822M）的7脚，放大后由1脚输出，使按门铃者可以听到从LB1发出的声音。
当屋内主人听到LB发出的声音后，摘下话机，屋内与楼外的两人就可以通话。
MIC1拾取的声音信号送入IC2的6脚，放大后由3脚输出，再经插座V3的1脚、话机上的电容C3、话机开关SA的1、3脚，耦合到扬声器LB，主人可听到对方的说话声。
Vcc经主电路的R5降压后，再经插座V3的2脚给室内话机的MIC2和VT1供电。
主人的说话信号经MIC2拾取、VT1放大后，又经话机开关SA的4、6脚、插座V3的2脚送至IC2的7脚，放大后由1脚输出，推动扬声器LB1发声，从而实现两人的通话。
A VC-28联网楼宇可视对讲系统接线图纸（版本号：V6.1.051025）广东先导视讯科技有限公司目录一、系统示意图及说明 (1)二、工程接线注意事项 (2)三、联网切换器与层间适配器之间的接线 (2)四、层间适配器与下一个层间适配器之间的接线 (4)五、层间适配器、小门口机、室内分机之间的接线 (6)六、联网切换器与智能视频切换器之间的接线 (7)七、智能视频切换器与管理中心机之间的接线 (9)八、智能视频切换器与小区门口机之间的接线 (11)九、增加的系统电源与层间适配器之间的接线 (13)十、增加的系统电源与小区门口机之间的接线 (14)十一、A VC-2836信号转换器、A VC-2837光缆控制器 (15)1一、系统示意图及说明1、A VC-28系统示意图可视分机可视分机可视分机可视分机可视分机可视分机可视分机可视分机电源RVV3*1.0RVV2*0.5RVV5*0.5RVV8*0.3RVV5*0.5可视分机SYV75-5门口机电锁SYV75-5联网RVV8*0.3可视分机RVV8*0.3RVV5*0.5RVV8*0.3可视分机可视分机可视分机可视分机可视分机RVV2*1.0层间RVV8*0.3SYV75-5层间RVV8*0.3RVV8*0.3可视分机RVV8*0.3 视频切换器RVV5*0.5门口机RVV5*0.5RVVP4*0.5SYV75-5可视分机RVV2*1.0RVV8*0.3RVV2*0.5可视分机RVV3*1.0SYV75-5电锁电源RVV8*0.3联网SYV75-5RVVP4*0.5SYV75-5RVV5*0.5可视分机可视分机可视分机可视分机RVV8*0.3可视分机可视分机RVV8*0.3RVV2*1.0可视分机RVV8*0.3可视分机可视分机可视分机可视分机可视分机可视分机RVV8*0.3层间RVV8*0.3SYV75-5层间可视分机RVV8*0.3RVV2*0.5RVVP4*0.5SYV75-5管理中心机AC220V小区门口机RVVP4*0.5SYV75-5电源RVV2*1.0RVV3*1.0电源可视分机可视分机可视分机可视分机可视分机可视分机可视分机可视分机RVV2*0.5RVV5*0.5RVV2*1.0RVV5*0.5RVV8*0.3可视分机SYV75-5门口机电锁SYV75-5联网RVV8*0.3可视分机RVV5*0.5RVV2*1.0RVV8*0.3RVV8*0.3可视分机可视分机可视分机可视分机可视分机层间RVV8*0.3SYV75-5层间RVV8*0.3RVV8*0.3可视分机RVV8*0.3RVV2*1.0RVV5*0.5RVV5*0.5门口机RVVP4*0.5SYV75-5可视分机RVV8*0.3RVV2*0.5RVV3*1.0可视分机SYV75-5电锁电源RVV8*0.3联网SYV75-5RVVP4*0.5SYV75-5RVV2*1.0RVV5*0.5可视分机可视分机可视分机可视分机RVV8*0.3可视分机可视分机RVV8*0.3可视分机RVV8*0.3可视分机可视分机可视分机可视分机可视分机可视分机RVV8*0.3层间RVV8*0.3SYV75-5层间可视分机RVV8*0.3AVC-28楼宇可视对讲系统工程接线指导书二、工程接线注意事项（1）布线所用线材均应选用有双层胶皮，达到市电所要求的绝缘强度多股铜芯线并达到规定的线径，所布的线路均应走暗线或线槽（特别注意220V交流电源线一定要用三芯线，并接入总地线，接线要牢固）。
楼宇对讲智能门铃电路图大全————————————————————————————————作者：————————————————————————————————日期：楼宇对讲的维修1、楼宇对讲系统维修准备工作：修楼宇对讲跟修其它电器可不一样，必须要了解一些必要的知识。
我认为必须要了解的有以下几个方面：A、楼宇对讲的生产企业名称、电话及安装时间、安装公司；B、该楼宇对讲系统的接线图、说明书，如有维修档案，也最好一并找到；这两个前题条件的作用：了解楼宇对讲的生产企业，是在万不得己的情况下，请教于生产企业的技术员；了解安装公司是为了避免同行之间不必要的误会，不形成恶性竞争或出现人为破坏，了解安装时间是以常规损坏去评估出现的问题；了解接线图、说明书及维修档案，自然就是为了更快，更好的完成维修工作了。
2、维护检修工具：螺丝刀、万能表、胶布或热缩管、2米长的10芯护套线一条、可调电源一台；3、楼宇对讲的常规问题表现：不开锁、听不见、无图像、不能通话、不能密码开锁、不能刷卡开锁4、检修故障的顺序：先看电，再看线，最后测试其它功能！5、检修注意事项：所有接拆线操作，必须断电！6、楼宇对讲主机的维修（主机即是门口机，此处简称）：一、不开锁：1、除钥匙外的任何开锁方法都不能开锁：先请检测开锁线两端是否接好，再用万能表在电锁端测试，在开锁时，是否有超过300毫安的瞬间电流经过开锁线（有，说明主机及开锁线正常，估计为电锁损坏，请更换电锁测试；如没有，再将万能表在主机开锁端测试，如此时有，则开锁线故障，没有说明主机故障）；1.1、整个单元住户不能开锁，但可以密码或刷卡开锁：估计是主干线短路或某一楼层平台损坏造成，先检查各主线的接线端口，如接线正常，则从第一层的楼层平台开始依次向上检测楼层平台（检测楼层平台：先断开上层的主干线，测试当层，如正常则不管，如不正常，请更换楼层平台再试，直到测试正常为止（如新装一样调试），依理类推）；二、听不见：任意终端与主机处于工作状态时，主机皆听见：先看主机喇叭线是否接好，喇叭是否长锈损坏，可找一差不多大小的任意喇叭更换测试；三、不能说：任意终端与主机处于工作状态时，主机说话终端都听不见：先看主机咪头线是否接好，咪头是否因其它原因损坏，如有机会，找一52DB的咪头更换测试（一般的分机咪头可与主机通用）；四、无视频：任意可视终端与主机处于工作状态时，可视终端皆不能显示主机前图像：先检查主机摄像头至主机控制板的接线是否完好，再详看摄像头控制板是否有浸水的现像（有浸水现像，摄像头很可能已损坏），此时，有条件的，拿监视器来测试，将监视器接到主机的视频线端，正常说明主干视频线故障，不正常说明主机故障，最后将摄像头的视频信号直接接入监视器，正常说明主机控制板故障，不正常说明摄像头故障；7、楼宇对讲室内分机的维修（任何分机问题，先看分机的线是否接好，电源指示灯是否亮，再断开一次分机的线，通电再试）：一、不能开锁：（其它功能正常）间隔性不能开锁：首先考虑按键故障（安装三年以上多数为按键故障），分机与主机处于工作状态时，可将开锁按键触碰短路试试开锁，正常说明开锁按键正常；不正常估计为分机控制板或入户线故障，再用检修用的10芯护套线为测试线，直接将这台分机接入主机线端测试，正常估计是入户线或楼层平台故障，不正常当然就是分机控制板故障了；最后依然用这条10芯测试线接入楼层平台测试，正常说明入户线故障，不正常换个楼层平台端口再试，换后正常说明这个楼层平台的这个端口损坏，依然不正常，原因就难查了；二、没有图像：1、不亮屏而无图像：请检查分机电源，看供电是否有黑白18V，彩色12-18V；1.1、亮屏，但图像扭曲严重，抖动、不清楚、偏黑、偏模糊：请检查分机电源，看电压与电流是否符合说明书要求；1.2、亮屏无图像：先检查分机的视频线，看是否接好线，是否有视频信号；再更换一台相同型号的分机测试；1.3、被呼叫有图像，按监视时无图像：多数为监视键故障，更换一般即可解决；三、听不见：听不见，其它功能正常：估计为手柄线没有插好或听筒喇叭损坏，先重新插一次手柄线，不行再更换手柄试试，再不行就是分机控制板故障了；说不了同此理，检查咪头！四：分机不报警：即有防区联动报警功能的分机有警情时不向管理中心报警！首先检测报警探头供电是否正常，工作是否正常，供电用万能表测试，工作是否正常采用更换相同型号的报警器测试；再检测报警探头至分机的线路是否顺通，是否接触良好（无线报警探测器的此步省），最后更换相同型号的分机测试；备注：一般的分机报警传输的都是数据信号，部份万能表具有测量数据的功能如有此功能的万能表，也清楚系统的数据线是哪条，可先用万能表测试分机的数据线端，看在报警时有无报警数据传出，无时可按上法测试。
五、特殊故障：1.4、任何分机故障，断电重接一次即解决的，多数为软件或硬件深层故障造成的死机现像，经常发生此类故障的，建议发回生产企业检修，以免带来的长久麻烦；1.5、偶尔不开锁、听不见、无图像、不能通话等，但次数较多，具有间隔性特殊的，估计为分机软件或硬件问题造成的死机，请发回生产企业检修；此类软件故障多是断电后重开就消失故障了!8、楼层平台及中间设备的维修楼宇对讲系统的楼层保护器、楼层解码器或视频分配放大器等楼层中间设备统称楼层平台！（任何楼层平台问题，先检查各线端的线是否接好，电源指示灯是否亮，再断开一次电源的线，通电再试）：楼层平台必须具备的功能：户户隔离保护、视频处理功能，说具体一点，就是必须具有音频、视频、数据信号及电源的智能分配与隔离保护；一、某输出端不能正常使用：（其它端口正常）将其它正常端线接入不能正常使用的端测试，正常说明此输出端正常（即为此端线路或其它设备故障），不正常说明此输出端确实故障；只能更换或维修楼层平台；一般单输出端或单组输出端口损坏，多为硬件故障造成，有电子功底的可现场检修，没有的请发回供货商检修；美国广告点击联盟二、全部输出端不能正常使用：此时首先考虑输入端是否正常，采用技术测量法，会使万能表测试的，用万能表测试输入端是否有信号输入；不会使用万能表的，可在输入端接入一台分机测试分机的功能，使用正常，说明输入端有信号输入，不正常则是输入端线或上一楼层平台输出端损坏；输入端正常，但不能工作的，建议发回供货商检修；三、特殊故障：偶尔不能工作、工作时图像不稳定、通话不畅、开不了锁等情况，又排除了分机、入户线等可能性，单独测试楼层平台时也是如此，可考虑楼层平台硬件或软件故障，建议发回供货商检修；9、楼宇对讲系统的电源维修楼宇对讲系统的电源是非常重要的配套设备之一！（一般分为带电池使用功能和不带电池使用功能两种，考虑到多种原因，在甲方没特殊要求时，不配电池）：电源的关键：稳定、足电压、足功率、满足系统需要；电源输出端无电（先检查保险丝）：用万能表测量有无220V市电输入电源：使用变压器的线性电源，先测量有无220V市电输入变压器，再测量有无电源输到控制板，如有，说明控制板损坏，建议发回生产企业检修；使用开关电源的，维修难度较高，如测量到有市电输入，但没有输出，建议发回供货商检修；使用三年以上的电源，建议修不如换新。
电源输出电流变小、输出电压变低：此类情况多为电源元器件老化，建议更换新电源！一般楼宇可视对讲主机故障排除故障现象：分机不能呼通门口主机门口主机不能呼通分机故障原因及排除方法：1、接线错误：检查系统线路，主干线与入户线是否有接错、短路、断裂2、楼层平台故障：考虑楼层平台故障，更换一个相同型号、功能的楼层平台测试3、故障检测顺序：如果是整个单元出现此故障，主要考虑是主干线故障、楼层平台故障、最后是主机故障，请更换相同型号、功能的产品替换测试；如果是部份分机出现故障，多数为入户线故障、该层楼层平台故障、最后是分机故障，我们应依这个顺序去检查问题所在故障现象：呼一台分机，其它分机响，或多台分机一起响故障原因及排除方法：1、室内分机编码出错：按照说明书重新编制室内分机的号码2、线路接错：部份厂家的系统没有使用楼层平台，直接将入户线并接入系统主干线的，这个现像是明显的系统信号串扰或系统线路接错故障现象：分机呼不通管理机故障原因及排除方法：1、联网转换器（切换器）故障：检测联网转换器的接线，看是否有错；在呼叫管理机时，用万能表检测至管理机端口是否有信号输出；用万能表检测联网转换器由主机输入端口是否有信号输入；最后请更换相同型号、功能联网转换器测试2、线路接错：部份厂家的系统没有使用联网转换器，直接将联网主线并接入单元系统主干线的（或直接接入单元主机），哪么就得重点系统线路接错；直接接入的，重点考虑主机故障，考虑主机的切换功能是否导至联网信号切换不到位故障现象：室内分机有声音无图象故障原因及排除方法：1、检测入户信号是否正常：检测入户线是否有充足的视频信号输入，检测可视分机的供电线，是否有正常充足的电压、电流输入（黑白分机一般为12V至18V，彩色分机一般为11V至14V，超压将烧毁产品，低压将导至供电不足，并有可能导致不能亮屏显示）2、线路接错：请检测入户线路是否正常、检测楼层平台的线路是否正常：线材是否有断裂、短路、接头松掉等线路故障。
注：请使用适当的线径线材3、楼层平台损坏：用万能表测试楼层平台各个端口，看是否有正常充足的信号输入与输出，最好是用备用楼层平台规换现有楼层平台测试4、考虑分机的质量问题，请用相同型号、功能的分机测试（提示：分机自带解码的，请注意分机编码需正确，否则你检测时，连声音都会没有哈，呵呵。
）5、线路问题请及时处理，信号不正常、不充足的，请使用视频放大器（三代楼宇对讲系统的楼层平台自带视频中继放大功能，所于只有更换楼层平台）故障现象：分机图象有干扰故障原因及排除方法：1、布线不合理：严格按照弱电系统相关规定，并按该系统产品说明书的要求布线，尽量远离强电，最好使用带屏蔽的线材2、接触不良：严格按照弱电规范方法布线、接线3、系统视频信号不足、不正常，请使用视频中继放大器4、系统信号较强或阻抗不匹配，建议使用带均衡信号的视频处理器。
小方法提示：系统信号阻抗不匹配，在入户分机的视频线正负极并接一个75欧的电阻，一般就可以消阻阻抗不匹配故障现象：分机图象不稳定，有拉伸的现象1、电源供应不稳定：检测系统电源，看是否稳定、充足2、查看分机的对比度与亮度调节是否正常4、视频信号不稳定：用万能表检测系统信号，看是否稳定、充足；部份楼宇可视对讲系统单独使用视频分配放大器，请查看视频分配放大器的调节器，看是否调节是否正常故障现象：通电后系统装置不能过电故障原因及排除方法：1、220V交流电源故障：检查220V交流输入端2、系统电源故障：检查系统电源是否有输出，正常为18V~24V，如果没有则查看系统电源的保险是否已烧毁3、检查线路中的电源和地是否短路4、检测各个接线线路中间是否有断损或短路故障现象：主机不能实现密码开锁故障原因及排除方法：1、检查输入密码是否正确2、操作不正确：请仔细阅读说明书，看一下设置密码方法是否有误，或设置密码不成功；3、部份楼宇对讲系统开锁线是接到系统电源上面去的，如果主机显示了“OPEN”：表示主机正常，请检查电锁的连线是否正确，电锁电源是否短路或与其它线短路4、如果连接电锁的线间电压已经降下，但是电锁未开，则需更换电锁（电锁也是楼宇对讲系统中的关键配件，请选择优质产品，以确保系统稳定，使用更爽）5、检查门口机：开锁时，门口主机部份接线脚会有一个下降脉冲，正常时的电压为12V（部份二代系统的产品主要检测门口主机7脚或8脚）6、一切正常，请考虑主机的质量问题，换一台相同型号、功能的单元主机试试小计：一般的楼宇可视对讲系统，出现密码开锁不正常，主要原因是第1、2条造成的；但第二代的楼宇对讲系统，第3、4、5条的情况也得考虑故障现象：在主机能够正常开锁的情况下，室内分机不能开锁1、全部分机不能开锁：检查单元系统主干线，看线路是否有接错、短路、中间断损，其次检测单元主机是否有信号输出，最后依次检测楼层平台，看楼层平台是否烧毁或损坏，因为多数楼宇对讲系统的楼层平台是串联的2、部分室内分机不能开锁：检查分机的入户线，看线路是否有接错、短路、中间断损，其次检测楼层平台是否有信号输出3、如果线路与楼层平台都正常，考虑分机损坏，找一台相同型号、功能的分机替换试试，特别提示：室内分机自带解码功能的，请替换分机时注意要重新编码，编码时以编实际的楼层号为佳4、方法提示：检测单元主机、楼层平台与线路故障时，先用万能表检测它们有没有信号，将问题最小化，逐一检测的方法与替换相同型号、功能的产品测试为佳5、方法提示：部份产品信号正常，但由于使用的单片机芯片的程序出问题，输出的信号全是乱码，所于遇到楼层平台，分机，主机等使用单片机芯片的产品出现不正常时，以替换相同功能、型号的产品测试为佳故障现象：在主机能够正常开锁的情况下，管理机不能开锁故障原因及排除方法：1、线接错：检查联网线中的信号线是否接线正确，检查联网转换器的各个接线是否正常，部份厂家的联网总线直接接到单元主机上面的，更需要特别检查，2、使用了联网转换器（或叫联网切换器，功能如电脑网络系统中的路由器）的，如果在监视功能正常，管理机与该单元内用户都使用正常，主要考虑联网转换器的切换问题，请更换相同型号、功能的产品测试3、线路问题：请检测从上一楼宇对讲设备到此单元系统中的所有线路，看是否有断裂、接头松掉、短路、浸水等现像故障现象：主机呼不通管理机故障原因及排除方法：1、主机故障：在呼叫管理机时，用万能表检测主机的输出端口，看是否有信号输出；请更换相同型号、功能主机测试2、联网转换器（切换器）故障：检测联网转换器的接线，看是否有错；在呼叫管理机时，用万能表检测至管理机端口是否有信号输出；用万能表检测联网转换器由主机输入端口是否有信号输入；最后请更换相同型号、功能联网转换器测试故障现象：主机在通电后就处于占线状态故障原因及排除方法：1、线路短路：请不接主干线再次测试；考虑系统的主干线出现短路，请检测主干线是否有短路；2、某个楼层的楼层平台发生故障，导至系统短路：一层层断开楼层平台测试，用备用的楼层平台依次替换使用中的楼层平台测试，直到检测出原因楼宇对讲常见故障-不能开锁1.所有用户均不能开锁可能原因：查门口机至电源,门口机至电锁接线是否接好；查开锁线路是否接好(直按式系统2号线，数码式3号线)（至电控锁的开锁线是2芯线，建议使用0.5平方毫米的护套线，对于开锁线的标注各厂家略有不同，没有统一标准）;处理方法:（首先）按接线图正确接好传输线，（并可现场）使用密码开锁方式开锁测试，若能打开电锁,证明门口机至电锁通道（没问题），门口机至电源通道正常；主线至解码器线路户不能开锁（下议）；（备注：A、防震接线：多数楼宇对讲采用接线柱或螺丝压接线，防震也是一个关键，部份工程商将对讲主机装于活动的门上，经常随门的开与关而发生震动，这类的问题一般出现在因震动而发生的接触不良；其次是因线路没有处理好，在开与关门时，线路被夹断；不管将对讲主机装于何处，防震及接线一定要处理好，本人建议将对讲主机装于固定死的门上或墙面；B、开锁线方式：多数楼宇对讲的开锁线（至电控锁线）是从对讲主机接到电控锁上的，这类的接线方式好处多，牢固并可防破坏、开锁信号稳定；但也有部份楼宇对讲的开锁线是另一种接线，即从对讲主机处接三芯线到系统电源上，再从电源上接两芯线至电控锁上，而一般的楼宇对讲电源都不可能装于门上（多数暗装于门附近的墙面等处），这类的开锁问题就可能出现在三个方面：对讲主机、电源、开锁线路（现在的电控锁质量较稳定，很少有问题的，所于图略不计），依据本人的经验，又主要集中在电源与开锁线上面，遇这类接线，请首先检查这段开锁线路，其次考虑更换电源测试，最后才考虑对讲主机，而且这类的接线不善于破坏；）2.部分用户不能开锁可能原因:查开锁线有无接错或接触不良(数码式系统:分机至解码器的3号线;直按式:查分机至门口机2号线)及分机本身是否正常;处理方法:用替换方式换一台好机看是否正常,若不正常检查接线是否接错.. （备注：部份用户开不了锁，一般问题主要出现在三个方面：线路、室内分机、楼层平台；首先应检查该台不能开锁的分机，看是否有接线不良的现像（以前能用，不可能接错的，只会出现接触不良）用万能表可搞定；其次考虑该本室内分机质量故障，更换相同型号的室内分机测试（小注：分机自带解码的，需重新编地址码），在本单元其它用户处借一台室内分机即可搞定测试；最后考虑楼层平台故障，同样采用相同型号的楼层平台测试（小注：多数楼层平台有地址码，需重新编码）；）（备注：没有楼层平台的楼宇对讲系统，一般不可能出现部份用户不能开锁！一旦出现，都是全部用户不能开锁使用等严重情况，解决方法：断开所有接线，然后按对讲工程接线图，从新一户户接入楼宇对讲系统，重新调试方可解决；如偶尔有部份用户不能使用，一般都是室内分机故障，请更换室内分机即可；）通话问题1.全部用户分机不能对讲可能原因:查门口机至解码器及解码器至用户分机音频线（解码器也归类于楼层平台）（3号线，5号线，（线的接线号位各厂家不同，详见该系统工程接线图））是否接错及接好;处理方法:按接线图正确接好传输线.2.某个用户分机不能对讲可能原因:解码器输出端口至用户分机音频线（3号线，5号线，（线的接线号位各厂家不同，详见该系统工程接线图））是否接错处理方法:按接线图正确接好传输线.通话问题1.全部用户分机不能对讲可能原因:查门口机至解码器及解码器至用户分机音频线（解码器也归类于楼层平台）（3号线，5号线，（线的接线号位各厂家不同，详见该系统工程接线图））是否接错及接好;处理方法:按接线图正确接好传输线.2.某个用户分机不能对讲可能原因:解码器输出端口至用户分机音频线（3号线，5号线，（线的接线号位各厂家不同，详见该系统工程接线图））是否接错处理方法:按接线图正确接好传输线. （备注总结：如果是新装、调试楼宇对讲系统，首先的方法是按工程接线图接线各设备连线，并编好各设备的地址码，其次是再检测一次各接线是否正确，最后再通电测试，在测试中常用的检测方法是：检测接线是否正确，牢固否、检测地址码是否正确、检查相关设备是否存在质量故障；如果是维修、更换楼宇对讲系统，首先应考虑线路故障，检查是否接触良好，有无断线（一般不可能出现接错），有无断短路情况，使用万能表即OK；其次才考虑设备故障，采用更换相同型号、功能的设备替换测试；）3.对讲有电流声可能原因:查系统是否有干扰源，音频线是否接好;处理方法:正确接线，或更换一台电源试试. （最好是根据供货商工程技术师的指导操作！除了检查外界的干扰，还可以考虑适当调整相关音量等方法）。
