《网络互联设计课程实验报告》 16 / 17 学年第二学期姓名：_学号：_班级：指导教师：计算机科学与工程学院2017【实验目的】熟练应用所学知识来实现三种状态：全网连通状态、远程登录状态和流量控制状态。

【背景描述】某校园网中，接入层设备采用二层交换机，汇聚层设备采用三层交换机，在接入交换机上划分了办公子网 VLAN20 和学生子网 VLAN30，在汇聚交换机上划分了服务器子网 VLAN10，为了保证网络的稳定性，接入层和汇聚层通过两条链路相连。

汇聚层交换机与 RouterA 相连，RouterA 与 RouterB 相连，RouterB 连接到 ISP，通过 ISP 连接到 Internet，另外在 RouterB 上连有一台主机 PC4，禁止 VLAN30 网段的主机访问 PC4，其他通过路由协议，实现全网互通。

另外，为了网管人员管理设备方便，要求在任意主机上都能远程登录任意一台交换机或路由器。

【实验器材】1）思科模拟器【实验过程】A：实现全网连通状态二层交换机的配置spanning-tree mode pvst 生成树协议interface FastEthernet0/1 0/1接口划分到vlan20 switchport access vlan 20interface FastEthernet0/2 0/2接口划分到vlan30 switchport access vlan 30!interface FastEthernet0/3 0/3接口和0/4接口开启trunk switchport mode trunk 模式作为冗余接口interface FastEthernet0/4switchport mode trunk三层交换机的配置ip routing 开启路由功能!spanning-tree mode pvst 生成树协议interface FastEthernet0/1 0/1接口划分到vlan10 switchport access vlan 10!interface FastEthernet0/2 0/2 0/3 0/4接口开启trunk switchport mode trunk 模式!interface FastEthernet0/3switchport trunk encapsulation dot1qswitchport mode trunk!interface FastEthernet0/4switchport trunk encapsulation dot1qswitchport mode trunk!interface Vlan10 为三个vlan分配IP地址（不ip address 192.168.1.190 255.255.255.192 同网段）!interface Vlan20ip address 192.168.1.62 255.255.255.192!interface Vlan30ip address 192.168.1.126 255.255.255.192在二层交换机中配置VLANSwitch#conf terEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#vlan 20Switch(config-vlan)#name teacherSwitch(config-vlan)#exitSwitch(config)#interface fast 0/1Switch(config-if)#switchport access vlan 20Switch(config-if)#exitSwitch(config)#vlan 30Switch(config-vlan)#name studentSwitch(config-vlan)#interface fast 0/2Switch(config-if)#switchport access vlan 30Switch(config-if)#exitSwitch(config)#int vlan20Switch(config-if)#Switch(config-if)#ip address 192.168.1.62 255.255.255.192 Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#int vlan30Switch(config-if)#ip address 192.168.1.127 255.255.255.192 Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#在三层交换机中配置VLANSwitch(config)#vlan 10Switch(config-vlan)#name serverSwitch(config-vlan)#exitSwitch(config)#vlan 20Switch(config-vlan)#name teacherSwitch(config-vlan)#exitSwitch(config)#vlan 30Switch(config-vlan)#name sutdentSwitch(config-vlan)#exitSwitch(config)#interface fast 0/1Switch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#int vlan 10Switch(config-if)#%LINK-5-CHANGED: Interface Vlan10, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to upSwitch(config-if)#ip add 192.168.1.190 255.255.255.192Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#int vlan 20Switch(config-if)#%LINK-5-CHANGED: Interface Vlan20, changed state to upSwitch(config-if)#ip add 192.168.1.62 255.255.255.192Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#int vlan 30Switch(config-if)#%LINK-5-CHANGED: Interface Vlan30, changed state to upSwitch(config-if)#ip add 192.168.1.126 255.255.255.192Switch(config-if)#no shutdownSwitch(config-if)#exit(将连接到路由器的端口改为trunk模式)Switch(config)#interface fast 0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport mode trunk在三（二）层交换机中配置svi和生成树协议Switch(config)#interface fast 0/3Switch(config-if)#switchport mode trunkCommand rejected: An interface whose trunk encapsulation is "Auto" can not be configured to "trunk" mode.(不能直接转换为trunk，所以先转换为access)Switch(config-if)#switchport mode accessSwitch(config-if)#switchport mode trunkSwitch(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan30, changed state to upSwitch(config-if)#interface fast 0/4Switch(config-if)#switchport mode accessSwitch(config-if)#switchport mode trunkSwitch(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to upSwitch(config-if)#exit在router0上实现单臂路由配置Router#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int f 0/0Router(config-if)#no ip addRouter(config-if)#duplex autoRouter(config-if)#speed autoRouter(config-if)#exitRouter(config)#int fast 0/0.1Router(config-subif)#%LINK-5-CHANGED: Interface FastEthernet0/0.1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.1, changed state to upRouter(config-subif)#enc dot1q 20Router(config-subif)#ip add 192.168.1.62 255.255.255.192Router(config-subif)#int f 0/0.2Router(config-subif)#%LINK-5-CHANGED: Interface FastEthernet0/0.2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.2, changed state to upRouter(config-subif)#enc dot1q 30Router(config-subif)#ip add 192.168.1.126 255.255.255.192Router(config-subif)#int f 0/0.3Router(config-subif)#%LINK-5-CHANGED: Interface FastEthernet0/0.3, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.3, changed state to upRouter(config-subif)#enc dot1q 10Router(config-subif)#ip add 192.168.1.190 255.255.255.192Router(config-subif)#int f 0/0Router(config-if)#no shutdownRouter(config-if)#分别配置两台路由器的静态路由Router0Router1A:全网通测试结果（以测试机PC0【192.168.1.1】为例）Server0:192.168.1.129Pc1:192.168.1.65Pc2:192.168.4.1B: 远程登录状态开启两台路由器的远程登录Router#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#line vty 0 4Router(config-line)#password 123456Router(config-line)#loginRouter(config-line)#exitRouter(config)#enable password 123456Router(config)#endRouter#两台交换机分配网段（192.168.1.192.0）为VLAN1分配地址1.二层交换机switch1(config)#int vlan1switch1(config-if)#ip address 192.168.1.193 255.255.255.192switch1(config)#line vty 0 4switch1(config-line)#password 123456switch1(config-line)#loginswitch1(config-line)#exitswitch1(config)#enable password 123456switch1(config)#end2.三层交换机switch1(config)#int vlan1switch1(config-if)#ip address 192.168.1.194 255.255.255.192switch1(config)#line vty 0 4switch1(config-line)#password 123456switch1(config-line)#loginswitch1(config-line)#exitswitch1(config)#enable password 123456switch1(config)#end3.Route0分配一个子端口Router(config)#int fast 0/0.4Router(config-subif)#enc dot1q 1Router(config-subif)#ip add 192.168.1.254 255.255.255.192Router(config-subif)#exitRouter(config)#B:远程登录测试结果（以测试机PC2【192.168.4.1】为例）Router1:192.168.4.254Router0:192.168.3.1switch2:192.168.1.194switch1:192.168.1.193C: 流量控制状态在route1中配置访问控制列表router1#conf tEnter configuration commands, one per line. End with CNTL/Z. router1(config)#access-list 1 deny 192.168.1.64 0.0.0.63 router1(config)#access-list 1 permit anyrouter1(config)#int fast 0/0router1(config-if)#ip access-group 1 outrouter1(config-if)#exitrouter1(config)#C:远程登录测试结果（教师子网通，学生子网不通）【实验总结】在本次实验中，比较困难的地方在于全网通信，其中重点是三层交换机和二层交换机之间的svi虚拟接口技术，三层交换机和路由器之间的单臂路由配置，还有三层路由器上的192.168.1.0要划分成为四个字网，分别配置给学生子网、教师子网、服务器和交换机远程管理。

合集下载

使用虚拟机或思科模拟器完成一个小型局域网组建实验报告

使用虚拟机或思科模拟器完成一个小型局域网组建实验报告

综合实验报告课程名称：学院：专业班级：学号：姓名：指导老师：第一学期目录一、课程考核时间 (2)二、课程考核地点 (2)三、课程考核内容 (2)四、实现步骤 (2)（一）、规划设计 (2)（二）、局域网的实现 (3)五、课程心得 (12)一、课程考核时间二、课程考核地点。

三、课程考核内容使用虚拟机或思科模拟器完成一个小型局域网组建，其要求如下：1.有两个及以上的Vlan2.有两个及以上的二层交换机3.有一个及以上的三层换机4.使用静态路由、RIP协议实现各网络互通5.能使用DHCP服务器分配IP地址四、实现步骤（一）、规划设计1．结构设计2．选择核心网络设备核心交换机（Multilayer Switch0）交换机名接口名PC Switch0Fa0/1 PC0Switch0Fa0/2 PC1Switch0 Gig1/1Switch1Fa0/1PC2Switch1 Fa0/2PC3Switch1 Gig1/1名称IP地址DHCPServer192.168.1.3DNSServer192.168.1.2Vlan 2 192.168.1.1Vlan 10 192.168.10.1Vlan 11 192.168.11.1Vlan 20 192.168.20.1（二）、局域网的实现1．VLAN的创建划分，内部网络的联通VLAN名计算机名Vlan 10PC0Vlan 11 PC1VLAN名接口名Vlan 10Fa0/1Vlan 11 Fa0/2Interface range FastEthernet0/1-2Switchport mode accessswitchport access vlan 10Interface FastEthernet0/24Switchport mode trunkswitchport trunk allowed vlan allinterface FastEthernet0/1switchport access vlan 10interface FastEthernet0/2switchport access vlan 11VLAN名计算机名Vlan 10PC2Vlan 20 PC3VLAN名接口名Vlan 10Fa0/1Vlan 20 Fa0/2Interface range FastEthernet0/1-2Switchport mode accessswitchport access vlan 20Interface FastEthernet0/24Switchport mode trunkswitchport trunk allowed vlan all 2．汇聚层与核心层三层交换机的端口配置interface FastEthernet0/3switchport access vlan 30switchport mode access!interface FastEthernet0/4switchport access vlan 40switchport mode accessinterface Vlan10ip address 192.168.10.254 255.255.255.0 no shut!interface Vlan20ip address 192.168.20.254 255.255.255.0 no shut!interface Vlan30ip address 192.168.30.254 255.255.255.0 no shut!interface Vlan40ip address 192.168.40.254 255.255.255.0 no shut3．实现各网络互通五、课程心得（要求至少200字）通过本次实训中，我掌握了怎么制作直通线和交叉线以及了解了集线器交换机和终端的连接问题。

网络互联技术实验报告

网络互联技术实验报告

网络互联技术实验报告实验目的：本实验旨在使学生了解并掌握网络互联的基本原理和方法，通过实践操作加深对网络互联技术的认识，提高网络配置和故障排查的能力。

实验环境：本次实验使用Cisco Packet Tracer软件进行模拟，配置了两台路由器和若干交换机，以及多台计算机。

实验环境模拟了实际的网络互联场景。

实验内容：1. 路由器的基本配置：包括路由器的启动、接口配置、IP地址分配等。

2. 静态路由的配置：学习如何设置静态路由，实现不同网络之间的数据传输。

3. 动态路由协议的配置：掌握RIP或OSPF等动态路由协议的配置方法，实现网络的自适应路由。

4. VLAN的划分与配置：了解VLAN的概念，学习如何划分VLAN并配置VLAN间路由。

5. 网络故障的排查与解决：通过模拟网络故障，学习如何使用命令行工具进行故障诊断和解决。

实验步骤：1. 启动Cisco Packet Tracer软件，根据实验要求搭建网络拓扑结构。

2. 对路由器进行基本配置，包括设置路由器的主机名、接口状态等。

3. 配置静态路由，确保不同网络之间的数据能够正确传输。

4. 配置动态路由协议，观察网络在变化时路由表的自动更新情况。

5. 划分VLAN，并配置VLAN间路由，实现不同部门或区域的网络隔离。

6. 模拟网络故障，使用show命令和debug命令进行故障排查。

实验结果：通过本次实验，成功配置了路由器的基本参数，实现了静态路由和动态路由的配置。

VLAN的划分和配置也达到了预期效果，网络隔离和安全得到了保障。

在模拟的网络故障中，能够迅速定位问题并采取措施解决，提高了网络维护的能力。

实验总结：本次网络互联技术实验使学生对网络互联的基本原理和技术有了更深入的理解。

通过实际操作，加深了对网络配置、路由选择、VLAN划分等关键技术的认识。

同时，通过故障排查的练习，提高了解决实际网络问题的能力。

实验过程中，学生也意识到了理论知识与实践操作相结合的重要性，为将来的网络工程实践打下了坚实的基础。

计算机网络架构内外网互联实验报告

计算机网络架构内外网互联实验报告

计算机网络架构内外网互联实验报告第一篇：计算机网络架构内外网互联实验报告局域网互相访问1.实验目标：掌握静态路由的配置方法和技巧；掌握通过静态路由方式实现网络的连通性；熟悉广域网线缆的链接方式；2.实验技术原理：路由器属于网络层设备，能够根据IP包头的信息，选择一条最佳路径，将数据包转发出去。

实现不同网段的主机之间的互相访问。

路由器是根据路由表进行选路和转发的。

而路由表里就是由一条条路由信息组成。

生成路由表主要有两种方法：手工配置和动态配置，即静态路由协议配置和动态路由协议配置。

静态路由是指有网络管理员手工配置的路由信息。

静态路由除了具有简单、高效、可靠的优点外，它的另一个好处是网络安全保密性高。

缺省路由可以看做是静态路由的一种特殊情况。

当数据在查找路由表时，没有找到和目标相匹配的路由表项时，为数据指定路由。

3.实验步骤：新建packet tracer拓扑图（1）在路由器R1、R2上配置接口的IP地址和R1串口上的时钟频率；（2）查看路由器生成的直连路由；（3）在路由器R1、R2上配置静态路由；（4）验证R1、R2上的静态路由配置；（5）将PC1、PC2主机默认网关分别设置为路由器接口fa 1/0的IP地址；（6）PC1、PC2主机之间可以相互通信；第二篇：计算机网络实验报告计算机网络实验报告课程_ _ 实验名称 _姓名_________ ________ 实验日期：学号________ _________ 实验报告日期：同组人姓名_________________ 报告退发：(订正、重做)同组人学号_ _______________________ 教师审批签字：一.实验名称二.环境（详细说明运行的操作系统，网络平台，机器的IP地址）三.实验目的""四.实验内容及步骤（包括主要流程和说明，分工说明）五.实验结果六.实验中的问题及心得第三篇：计算机网络实验报告（模版）福建农林大学计算机与信息学院课程名称：姓名：系：专业：年级：学号：指导教师：职称：信息工程类实验报告计算机网络计算机科学与技术系计算机科学与技术2011级周术成老师2014年月日福建农林大学计算机与信息学院实验报告系：计算机与信息系专业：计算机科学与技术年级：2011姓名：学号：实验课程：_计算机网络实验室号____田C-305__计算机号：实验时间：指导教师签字：成绩：实验一以太网组网实验1．实验目的和要求1．熟悉局域网所使用的基本设备 2.掌握以太网组建方法 3.掌握网络连通性测试方法2．实验原理以太网事实上是一簇局域网技术，不同的以太网在链路层帧头的格式、电缆的类型和传输速度上有很大的差异以太网可以利用同轴电缆、双绞线、光缆等不同的传输介质进行组网，也可以运行10Mb/s、100Mb/s、1000Mb/s 的网络速度。

网络互连的实验报告

网络互连的实验报告

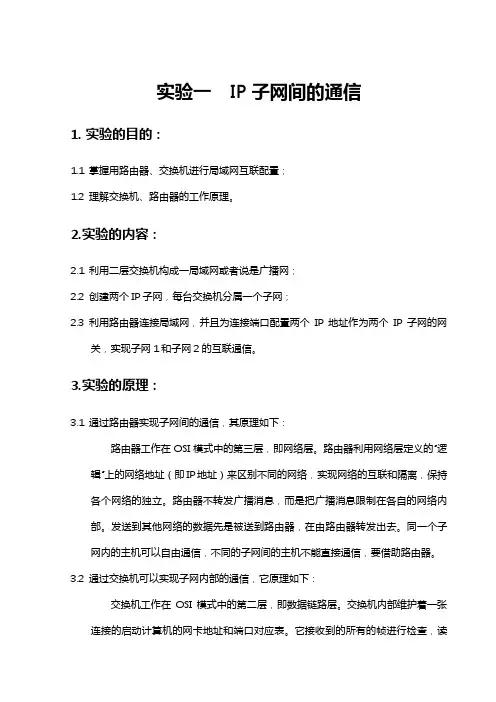

实验一IP子网间的通信1.实验的目的：1.1 掌握用路由器、交换机进行局域网互联配置；1.2 理解交换机、路由器的工作原理。
