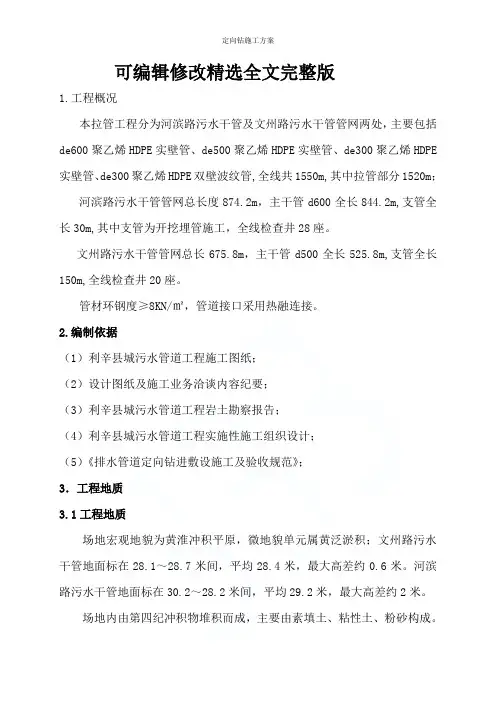

可编辑修改精选全文完整版1.工程概况本拉管工程分为河滨路污水干管及文州路污水干管管网两处，主要包括de600聚乙烯HDPE实壁管、de500聚乙烯HDPE实壁管、de300聚乙烯HDPE 实壁管、de300聚乙烯HDPE双壁波纹管,全线共1550m,其中拉管部分1520m；河滨路污水干管管网总长度874.2m，主干管d600全长844.2m,支管全长30m,其中支管为开挖埋管施工，全线检查井28座。
文州路污水干管管网总长675.8m，主干管d500全长525.8m,支管全长150m,全线检查井20座。
管材环钢度≥8KN/㎡，管道接口采用热融连接。
2.编制依据（1）利辛县城污水管道工程施工图纸；（2）设计图纸及施工业务洽谈内容纪要；（3）利辛县城污水管道工程岩土勘察报告；（4）利辛县城污水管道工程实施性施工组织设计；（5）《排水管道定向钻进敷设施工及验收规范》；3．工程地质3.1工程地质场地宏观地貌为黄淮冲积平原，微地貌单元属黄泛淤积；文州路污水干管地面标在28.1～28.7米间，平均28.4米，最大高差约0.6米。
河滨路污水干管地面标在30.2～28.2米间，平均29.2米，最大高差约2米。
场地内由第四纪冲积物堆积而成，主要由素填土、粘性土、粉砂构成。
①土层为素填土（Ｑ4ml+pl），②层粉质粘土、③层粉土、④层粉砂，②～④土层为第四纪上更新世地层（Ｑ3al+pl）。
①素填土层：全场地分布。
最薄处为0.40米。
最厚处为0.80米。
平均厚度为0.56米。
表层夹砖渣及石子，灰黄色，稍湿，软塑-可塑状态，高-中压缩性土。
②粉质粘土层：全场地分布。
最薄处为3.60米，最厚处为7.20米，平均厚度为5.90米。
灰黄色，湿，可塑状态，中压缩性土，含少量铁锰结核，夹砂礓。
③粉土层：全场地分布。
最薄处为1.00米，最厚处为3.60米，平均厚度为2.30米。
棕黄-褐黄色，湿，中密状态，中压缩性土，含少量铁锰结核，局部夹粉质粘土薄层。

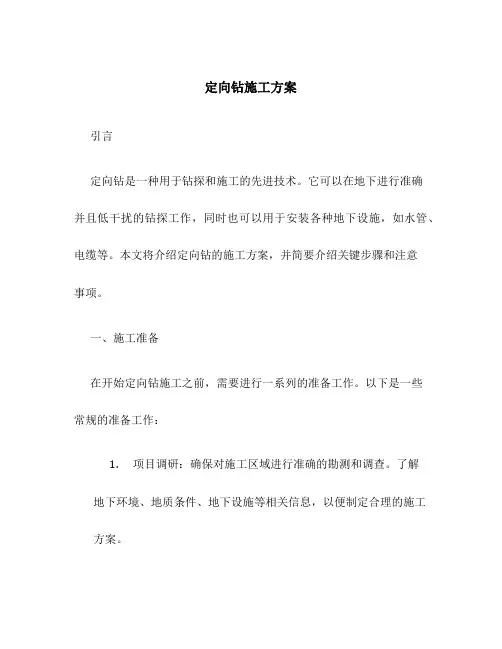

定向钻施工方案引言定向钻是一种用于钻探和施工的先进技术。
它可以在地下进行准确并且低干扰的钻探工作，同时也可以用于安装各种地下设施，如水管、电缆等。
本文将介绍定向钻的施工方案，并简要介绍关键步骤和注意事项。
一、施工准备在开始定向钻施工之前，需要进行一系列的准备工作。
以下是一些常规的准备工作：1.项目调研：确保对施工区域进行准确的勘测和调查。
了解地下环境、地质条件、地下设施等相关信息，以便制定合理的施工方案。
2.设备准备：准备好定向钻机和其他必要的设备。
定向钻机应具备足够的动力和稳定性，以应对各种地质和环境条件。
3.材料准备：准备好各种所需的材料，如钢管、钻头、承插管等。
确保这些材料的质量符合要求，以保证施工的顺利进行。
4.人员培训：对施工人员进行培训，使他们了解定向钻的原理、操作技巧和安全注意事项。
培训内容应包括相关的施工标准和规范。
二、施工步骤定向钻的施工过程通常可以分为以下几个步骤：1.定位：根据项目要求和设计要求，确定定向钻的施工位置和路径。
在施工区域进行勘测，确定地下设施的布局，并将其转化为实际的定位数据。
2.孔探：使用孔探设备，对施工区域进行地质勘测和地下空腔探测。
通过获取地下的数据和图像，确定地下环境的情况，并作为后续工作的参考依据。
3.预钻：在预定的位置上先用较小直径的钻头进行预钻，以确保后续的定向钻施工的准确性和稳定性。
预钻的深度通常为定向钻的一半左右。
4.定向钻施工：将定向钻头安装在定向钻机上，按照设计要求和路径进行施工。
施工过程中需要对钻头的方向和角度进行实时监控和调整，以确保定向钻目标的准确性。
5.钻头更换：当需要改变施工方向或者更换钻头时，必须停止钻进进程，使用相应的工具进行操作。
更换钻头时应注意安全，并确保新钻头与之前的钻头大小和类型相匹配。
6.管道安装：当定向钻施工完成后，将金属或塑料管道插入钻孔中，完成地下管道的安装。
管道应按照相应的规范进行布置，并确保与地下设施的连通性。

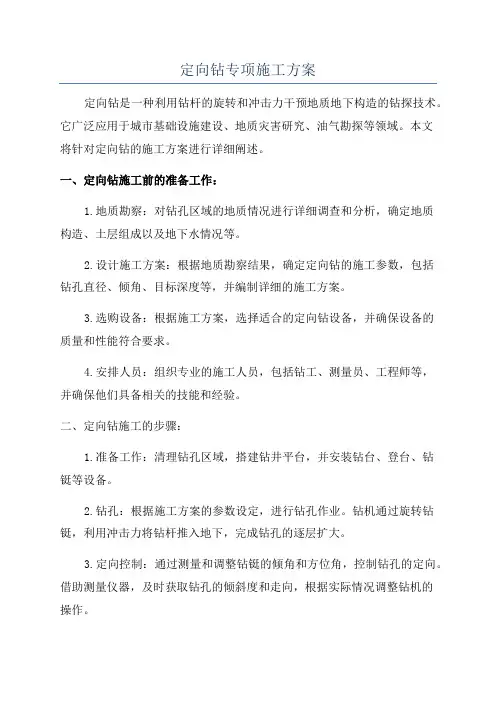

定向钻专项施工方案定向钻是一种利用钻杆的旋转和冲击力干预地质地下构造的钻探技术。
它广泛应用于城市基础设施建设、地质灾害研究、油气勘探等领域。
本文将针对定向钻的施工方案进行详细阐述。
一、定向钻施工前的准备工作：1.地质勘察：对钻孔区域的地质情况进行详细调查和分析，确定地质构造、土层组成以及地下水情况等。
2.设计施工方案：根据地质勘察结果，确定定向钻的施工参数，包括钻孔直径、倾角、目标深度等，并编制详细的施工方案。
3.选购设备：根据施工方案，选择适合的定向钻设备，并确保设备的质量和性能符合要求。
4.安排人员：组织专业的施工人员，包括钻工、测量员、工程师等，并确保他们具备相关的技能和经验。
二、定向钻施工的步骤：1.准备工作：清理钻孔区域，搭建钻井平台，并安装钻台、登台、钻铤等设备。
2.钻孔：根据施工方案的参数设定，进行钻孔作业。
钻机通过旋转钻铤，利用冲击力将钻杆推入地下，完成钻孔的逐层扩大。
3.定向控制：通过测量和调整钻铤的倾角和方位角，控制钻孔的定向。
借助测量仪器，及时获取钻孔的倾斜度和走向，根据实际情况调整钻机的操作。
4.井壁稳定：钻孔过程中，由于地下结构的复杂性，井壁可能会出现失稳的情况。
针对这种情况，可以采取注水、注浆等方式，增加井壁的稳定性。
5.钻杆拆除和加固：当钻孔达到目标深度后，需要将钻杆拆除。
同时，根据工程需要，可以进行加固作业，如注浆、清淤、固结等。
6.钻孔整理和检查：将钻孔内的岩屑排除，清理孔底，然后进行必要的检查和勘测工作，确保钻孔质量和目标达到要求。
7.数据分析和报告编制：对钻探过程中获取的数据进行分析和处理，编制详细的施工报告，为下一阶段的工作提供参考。
三、安全措施：1.建立安全制度：制定施工安全规程、操作规范等文件，确保施工人员严格遵守安全规定。
2.安全培训：对施工人员进行安全培训，提高其安全意识和操作技能。
3.检查设备：在施工前，对定向钻设备进行检查和维护，确保其正常运行。

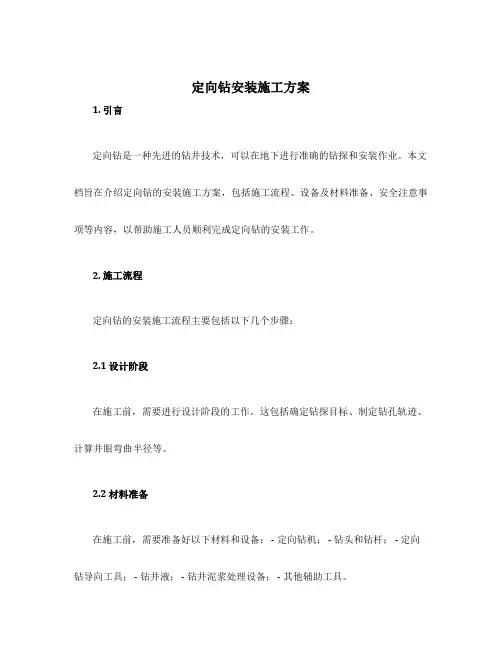

定向钻安装施工方案1. 引言定向钻是一种先进的钻井技术，可以在地下进行准确的钻探和安装作业。
本文档旨在介绍定向钻的安装施工方案，包括施工流程、设备及材料准备、安全注意事项等内容，以帮助施工人员顺利完成定向钻的安装工作。
2. 施工流程定向钻的安装施工流程主要包括以下几个步骤：2.1 设计阶段在施工前，需要进行设计阶段的工作。
这包括确定钻探目标、制定钻孔轨迹、计算井眼弯曲半径等。
2.2 材料准备在施工前，需要准备好以下材料和设备： - 定向钻机； - 钻头和钻杆； - 定向钻导向工具； - 钻井液； - 钻井泥浆处理设备； - 其他辅助工具。
2.3 现场准备在实际施工前，需要对施工现场进行准备工作。
这包括清理施工区域、搭建工业安全设施等。
2.4 钻孔施工在进行钻孔施工时，需要按照设计的钻孔轨迹和要求进行操作。
具体的步骤包括： - 安装钻头和钻杆； - 启动定向钻机，进行钻孔操作； - 定期清理井口，确保钻孔顺利进行； - 根据需要更换钻头、钻杆等。
2.5 井眼修整钻孔施工完成后，需要对井眼进行修整工作。
这一步骤非常关键，可以确保井眼的质量和稳定性。
2.6 管道安装在井眼修整完成后，可以进行管道安装工作。
根据实际需求，可以选择不同的管道和连接方式。
2.7 完工验收施工完成后，需要进行完工验收工作。
这包括检查管道连接是否牢固、记录相关数据等。
3. 设备及材料需求在进行定向钻安装施工时，需要准备以下设备和材料： - 定向钻机：根据施工需求选择合适型号的定向钻机； - 钻头和钻杆：根据钻探目标选择合适类型和尺寸的钻头和钻杆； - 定向钻导向工具：用于控制钻孔轨迹的导向工具； - 钻井液：用于冷却钻头、排除钻屑等； - 钻井泥浆处理设备：用于处理钻井液和钻屑等废料；- 其他辅助工具：如井口防喷器、消防器材等。
4. 安全注意事项在进行定向钻安装施工时，需要特别注意安全问题。
以下是一些常见的安全注意事项： - 施工现场应设置合适的警示标志和安全隔离区域； - 施工人员应穿戴个人防护装备，如安全帽、安全鞋等； - 使用设备时应严格按照操作规程进行，禁止擅自修改设备设置； - 定时对设备进行检查和维护，确保设备的正常运行； - 严禁酗酒、吸烟等危险行为； - 如果遇到紧急情况，应迅速采取逃生措施，并及时报警。

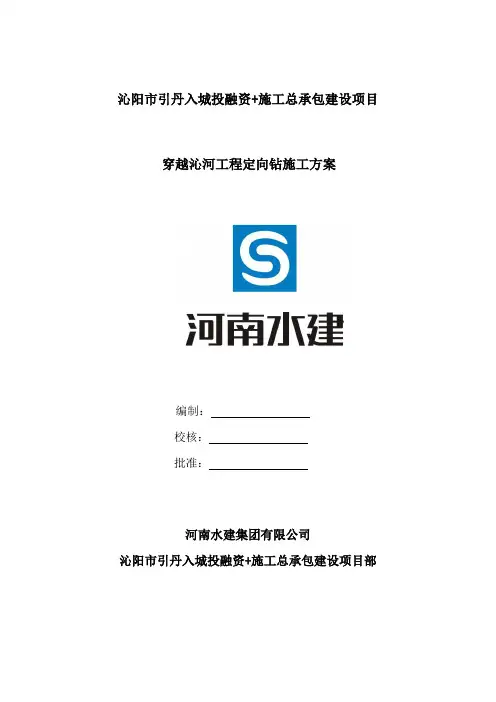

沁阳市引丹入城投融资+施工总承包建设项目穿越沁河工程定向钻施工方案编制：校核：批准：河南水建集团有限公司沁阳市引丹入城投融资+施工总承包建设项目部目录一、编制依据 (2)二、工程概况 (2)三、地质概况 (2)四、主要工程量 (3)五、施工布置 (3)六、施工进度计划 (4)七、施工流程 (4)八、定向钻穿越施工 (5)九、施工监测 (16)十一、劳动力配置计划 (17)十二、机械、材料配置计划 (18)十三、安全文明施工措施 (19)十四、技术记录 (21)十五、组织机构图 (22)十六、质量保证体系 (23)十七、安全保证体系 (24)定向钻穿越工程专项施工方案一、编制依据1.1、《水利水电建设工程验收规程》（SL223-2008）;1.2、《水平定向钻法管道穿越工程技术规程》（CECS382:2014）；1.3、《油气输送管道穿越施工规范》（GB50069—2007）；1.4、《给水排水管道工程施工及验收规范》（GB50268—2008）；1.5、国家现行颁布的其他相关规范、标准及相关规程、手册等；1.6、沁阳市引丹入城投融资+施工总承包建设项目施工招标文件及施工招标图纸等（合同编号：豫焦沁阳水利【2016】02188）；1.7、施工图纸及地质报告；二、工程概况定向钻穿越工程为沁阳市引丹入城投融资+施工总承包建设项目工程，定向钻起点桩号S9+870.448，终点桩号S11+450.448。
穿越沁河、逍遥石河、杯截排工程三条河一次性穿越，进、出口曲线段圆弧半径取1300m，穿越水平投影长度为1580m，穿越段管道采用DN800钢管，管道壁厚16mm，同时在出入土点附近分别设置一道截渗环和回填黏土进行防渗处理。
定向钻穿越施工入土点坐标X=3888210.072，Y=403020.911，入土角控制在12o；出土点坐标X=3886656.031，Y=402735.679，出土角10o，钢管外防腐采用环氧树脂，涂层厚度大于0.45mm。

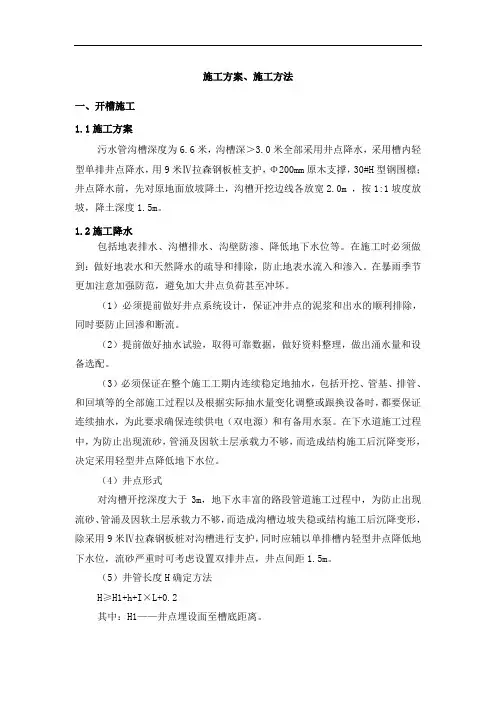

施工方案、施工方法一、开槽施工1.1施工方案污水管沟槽深度为6.6米，沟槽深＞3.0米全部采用井点降水，采用槽内轻型单排井点降水，用9米Ⅳ拉森钢板桩支护，Φ200mm原木支撑，30#H型钢围檩；井点降水前，先对原地面放坡降土，沟槽开挖边线各放宽2.0m ，按1:1坡度放坡，降土深度1.5m。
1.2施工降水包括地表排水、沟槽排水、沟壁防渗、降低地下水位等。
在施工时必须做到：做好地表水和天然降水的疏导和排除，防止地表水流入和渗入。
在暴雨季节更加注意加强防范，避免加大井点负荷甚至冲坏。
（1）必须提前做好井点系统设计，保证冲井点的泥浆和出水的顺利排除，同时要防止回渗和断流。
（2）提前做好抽水试验，取得可靠数据，做好资料整理，做出涌水量和设备选配。
（3）必须保证在整个施工工期内连续稳定地抽水，包括开挖、管基、排管、和回填等的全部施工过程以及根据实际抽水量变化调整或跟换设备时，都要保证连续抽水，为此要求确保连续供电（双电源）和有备用水泵。
在下水道施工过程中，为防止出现流砂，管涌及因软土层承载力不够，而造成结构施工后沉降变形，决定采用轻型井点降低地下水位。
（4）井点形式对沟槽开挖深度大于3m，地下水丰富的路段管道施工过程中，为防止出现流砂、管涌及因软土层承载力不够，而造成沟槽边坡失稳或结构施工后沉降变形，除采用9米Ⅳ拉森钢板桩对沟槽进行支护，同时应辅以单排槽内轻型井点降低地下水位，流砂严重时可考虑设置双排井点，井点间距1.5m。
（5）井管长度H确定方法H≥H1+h+I×L+0.2其中：H1——井点埋设面至槽底距离。
h ——降低区的地下水位至槽底的最小距离，0.5m 。
I ——地下水降落坡度，1/4L ——井点管至需要降低地下水位点的水平距离。
1.3沟槽支护本工程沟槽放坡降土后开挖深度5.1米左右，采用9米Ⅳ拉森钢板桩围护；（1）拉森钢板桩支护型式适用于埋深埋深h ≥3.0m ，地下水较为发育的施工路段。
定向钻工程施工专项方案一、总体要求定向钻工程是利用现代化设备和技术，利用地下方位控制技术对一定深度的岩层或土层进行定向和穿越作业的工程，具有施工进度快、环境污染小、经济效益高等特点。
为了确保定向钻工程施工质量、安全及进度的有效控制，特制定本专项方案。
二、施工前的准备工作1.设计准备（1）确定钻孔的位置，包括起止点、转向点，通过地图、地质勘探报告等获取相关数据，确定施工路线和方向。
（2）编制施工图纸、施工方案及临时工程技术文件，对施工过程中可能遇到的困难和问题进行预判和解决方案设计。
2.物料准备（1）采购定向钻机、各类钻头、管道等施工所需设备材料。
（2）准备地层资料，进行地质勘探，获取施工地点的地质情况。
3.人员准备（1）组织施工人员进行专项培训，提高操作技能；（2）确定施工人员配备，确保施工过程中的安全。
三、施工工艺流程1.施工前准备（1）清理施工现场，确保施工环境洁净；（2）搭设施工场地，安装定向钻机；（3）根据设计要求设置对钻孔轨迹的控制线。
2.定向钻孔（1）进行预试钻，确定地层特性和钻孔位置，合理选择钻头和管道；（2）进行定向钻孔作业，根据地图和施工图进行引导操作，定向钻机要能够调整方向和深度；（3）根据需要进行取芯作业，并进行地下水和地质样品的采集。
3.管道铺设（1）根据设计要求，选用合适的管道；（2）将管道连接好，并通过预测算法进行铺设，确保管道沿着设计方向铺设。
4.管道固定（1）对铺设好的管道进行固定，确保管道的稳定性和安全性。
5.施工结束（1）进行试压试验，确保管道质量；（2）进行清理、整理工作，撤除施工设备。
四、施工安全措施1.定向钻机操作人员要熟练掌握设备的操作技能，提高安全意识，严格按照操作规程执行。
2.施工现场要设置警示标志，保持通道畅通，定向钻孔轨迹要设置控制线，避免误操作。
3.施工人员要佩戴安全防护用具，对设备和管道进行定期检查，确保施工质量和安全。
4.临时用电和临时设施要符合安全规范，施工现场要定期进行安全检查，排除安全隐患。

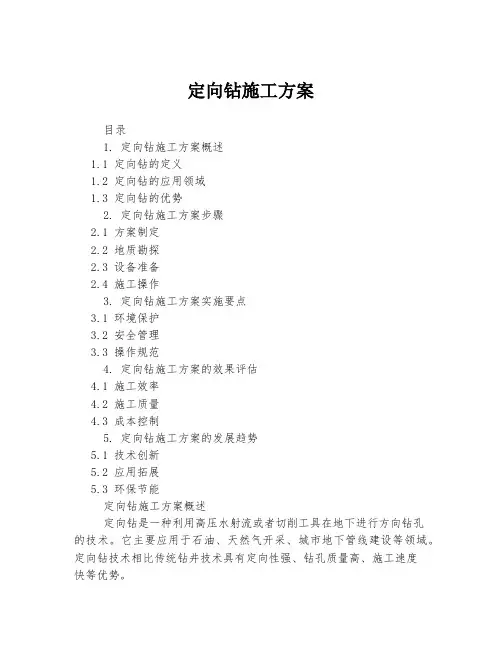

定向钻施工方案目录1. 定向钻施工方案概述1.1 定向钻的定义1.2 定向钻的应用领域1.3 定向钻的优势2. 定向钻施工方案步骤2.1 方案制定2.2 地质勘探2.3 设备准备2.4 施工操作3. 定向钻施工方案实施要点3.1 环境保护3.2 安全管理3.3 操作规范4. 定向钻施工方案的效果评估4.1 施工效率4.2 施工质量4.3 成本控制5. 定向钻施工方案的发展趋势5.1 技术创新5.2 应用拓展5.3 环保节能定向钻施工方案概述定向钻是一种利用高压水射流或者切削工具在地下进行方向钻孔的技术。
它主要应用于石油、天然气开采、城市地下管线建设等领域。
定向钻技术相比传统钻井技术具有定向性强、钻孔质量高、施工速度快等优势。
定向钻施工方案步骤定向钻施工方案包括方案制定、地质勘探、设备准备和具体施工操作。
首先需要制定合理的施工方案，然后进行地质勘探确定钻孔位置，接着准备好所需设备，最后按照操作规程进行施工操作。
定向钻施工方案实施要点在实施定向钻施工方案时，需要重点注意环境保护、安全管理和操作规范。
施工过程中要做好周边环境的保护工作，严格执行安全操作规程，确保施工过程安全可靠。
定向钻施工方案的效果评估定向钻施工方案的效果评估主要包括施工效率、施工质量和成本控制。
通过评估结果来检验施工方案的优劣，为今后的施工提供参考依据。
定向钻施工方案的发展趋势随着科技的不断进步，定向钻技术也在不断创新发展。
未来定向钻技术将更加智能化，应用领域将进一步扩大，同时也会注重环保节能方面的发展。

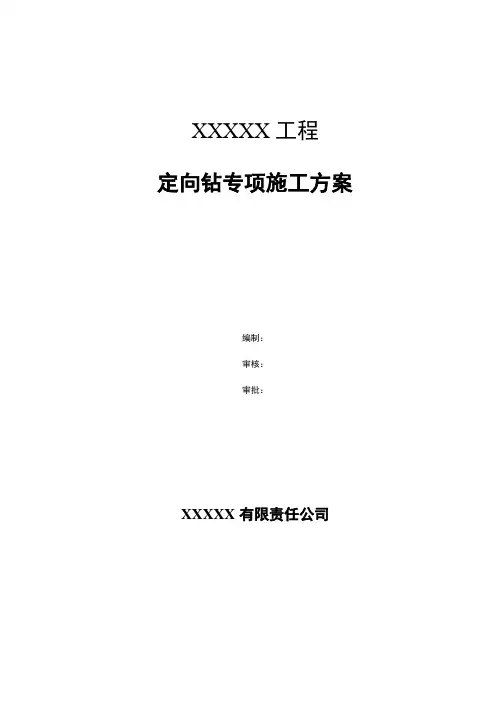

XXXXX工程定向钻专项施工方案编制：审核：审批：XXXXX有限责任公司1.编制依据： (3)2.工程概况： (3)3.施工部署 (4)3.1施工总体部署 (4)3.2项目组织机构 (5)3.3施工技术力量劳动组织 (6)3.4施工进度计划 (6)4.施工准备 (7)4.1技术准备 (7)4.2人员准备 (7)4.3机具准备 (8)4.4管材准备 (8)4.5现场勘察 (9)4.6设计轨迹 (9)5.施工测量 (10)5.1平面控制测量 (10)5.2高程控制测量 (10)6.工艺流程及关键过程 (11)7.管道安装组焊 (11)7.1布管 (11)7.2组对焊接 (11)8.施工工艺 (12)7.1首次定向钻进 (12)8.2预扩孔（回扩孔） (13)8.3清孔 (14)8.4敷设管线（关键过程） (15)8.5泥浆配置 (16)9.技术保证措施 (16)9.1轨迹设计参数 (16)9.2出、入土角 (17)9.3辅助参数 (17)9.4钻孔轨迹控制 (17)9.5预扩孔控制措施 (17)10.质量保证措施 (18)10.1管材焊接质量控制 (18)10.2所有参加施工的人员持证上岗 (18)10.3严格按图施工，认真执行施工标准及规范。
(19)10.4加强教育，提高职工的质量意识和责任心。
(19)10.5钻进导向孔时，严格按照规范进行测量计算。
(19)11.安全施工措施 (20)11.1施工安全技术措施 (20)11.2施工机械安全措施 (20)11.3用电安全措施 (21)12.文明施工措施 (22)13.应急救援预案 (23)1.编制依据：1．中国市政工程华北设计研究总院有限公司《室外给水管施工图纸》。
2．《给水排水管道工程施工及验收规范》（ZB50268-2008）。
3．埋地聚乙烯给水管道工程技术规程。
4．地下管线非开挖铺设工程施工及验收技术规程。
5．水平定向钻法管道穿越工程技术规程（CEC382-2014）。

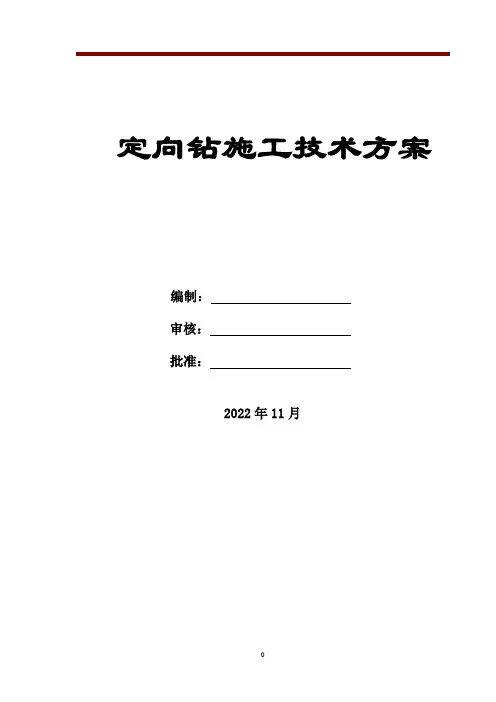

定向钻施工技术方案编制：审核：批准：2022年11月目录第一章工程慨况............................... 错误!未定义书签。
1、工程概况............................... 错误!未定义书签。
2、编制依据 03、本项目重点、难点及解决措施............. 错误!未定义书签。
3.1项目重点.......................... 错误!未定义书签。
3.2工程特点 03.3穿越轨迹和入钻角度 (1)3.4注意事项 (3)第二章施工部署 (4)1、水平定向钻机施工工艺流程 (4)2、管材准备（与钻机施工同步进行） (4)3、管道热熔焊接流程 (5)3.1热熔连接的主要步骤有 (5)4、施工工艺流程图 (6)第三章施工技术方案 (6)1、钻进前的分析 (6)2、制定钻进计划 (7)3、泥浆配制 (8)4、施工过程简介（参考下图）： (12)5、主要施工步骤 (14)5.1钻导向孔 (14)5.2回扩 (14)5.3敷设管道 (15)5.4塌孔处理 (15)6、质量保证措施 (15)第四章机械设备、人员投入计划 (20)1、水平定向钻机 (20)2、定位仪器 (20)3、施工设备一览表 (22)4、人员组织计划 (23)管理人员组织计划表 (23)第五章施工平面布置图......................... 错误!未定义书签。
1、本工程施工平面布置图如下：............. 错误!未定义书签。
第六章施工进度计划 (24)1、本工程预计施工进度计划如下（单段）: (24)2、工程进度计划横道图 (24)第七章施工安全措施 (25)1、施工安全措施 (25)1.1安全生产措施 (25)2、施工用电安全措施 (26)第八章文明施工措施 (27)1文明施工、环境保护措施 (27)1.1建立健全强有力的环保体系 (27)1.2实行环保目标责任制 (27)1.3防止水源污染措施 (28)2绿化恢复及河岸保护措施 (29)2.1河岸保护的目标 (29)2.2河岸环境保护措施 (29)2、项目经理为环境保护第一责任人，应把环境保护工作层层落实到每个部门和个人 (29)2.3河岸绿化恢复说明 (30)第九章现场应急救援预案 (31)1适用范围 (31)2危险性分析 (31)3应急组织机构与职能 (31)3.1、应急救援领导小组及职能 (31)3.2、应急小组下设机构及职能 (32)4预防与预警 (33)4.1火灾、爆炸事故预防措施 (33)4.2触电事故预防措施 (34)4.3事故预警 (36)5应急响应 (37)5.1、重大事故应急报告和现场保护 (37)5.2、重大事故应急组织措施 (38)5.3、重大事故应急其他措施 (38)6保障措施 (39)6.1通信与信息保障 (39)6.2应急物资装备保障 (39)6.3经费保障 (40)6.4其它保障 (40)7预案修订与完善 (40)7.1、预警人员名单及电话 (41)7.2、应急救援组员具体分工 (41)7.3、各救缓组职责 (42)8事故报告 (44)8.1事故报告流程 (44)8.2事故报告的原则 (44)8.3事故报告内容 (44)8.4事故报告的时限 (45)8.5应急结束 (45)8.6医院联系电话及救援路线图 .......... 错误!未定义书签。
.宿迁市区区域供水（2013年度）工程通湖大道输水管线过宿邳路定向钻施工施工方案编制人：审核人：审批人：编制单位：宿迁联合市政工程编制日期：2013年5月25日文档Word.施工方案一、编制依据1.《给水排水管道工程施工及验收规》（GB50268-2008）2.《水平定向钻进管线铺设工程技术规》3. 设计图纸4. 相关地勘报告5. 其他相关资料二、工程概况该工程为通湖大道输水管线过宿邳路定向钻施工，地点在通湖大道与宿邳路交叉口处，穿越管道为D1020*12焊接钢管,与公路夹角约为98.64°,过路采用机械定向钻穿越。
三、人员组织1.人员组织项目经理：曾真项目负责人：李兆伟安全员：徐斌三辅助工：魏司钻手：刘理于鑫鑫导向员：文档Word.2.工程安全保证体质量保证措施3.质量方针）.（1 ,用我们的施工队伍的能力为顾客建造优质的工程产品。
.质量目标（2）以上，90%100%，优良率达到单位工程合格率a 总体质量目标:工程建设质量创国家优质工程。
工程设备、材料质量合格率b100%加强技术管理，严格按照设计图纸、技术规及批准的施工工艺C进行施工；认真做好审核图纸、文件、变更设计、技术交底、测量放样、复核等工作，做好监测及质量验收评定。
文档Word.d施工前标定测控仪，每钻进3米进行一次停钻测量及记录，接近接收坑时多次复测，以保证敷管精度。
四、施工步骤：五、准备工作不开槽管道施工的关键是做好导向孔曲线的设计和地质勘察，导其中最主要的是施工现场的地向孔的设计和施工受许多因素的制约，上和地下条件，地上条件包括地形，地貌以及周围建筑物、道路、河流等：地下情况包括原有地下管线、地下水和地质结构等。
经过前期的施工准备工作，对沿线的地下管线、地下水、地质情况及现场施工场地的施工条件已基本掌握。
原有电缆原有地下管线及设施的直径和埋深，现场勘察容包括：线路的走向等情况，并在地面作好标记，穿越地层的土质类型、含水量、透水性。
城市环境及周围群众正常为了使施工过程中尽量不给交通安全、即出、生活带来影响，在不影响正常施工的前提下在施工现场周围( 用挡板加以保护和隔离。
入口和泥浆池周围)型水平定向钻机一套；导向测控仪一部；卡主要施工机具：32 车一辆，工具车一辆，挖掘机一台；文档Word.牵引管管线长约120米，牵引管管材为螺旋钢管DN1020*12、压0.8MPa,接口为焊接接口，工期15天。
六、导向孔钻进准备工作完成后，根据施工图纸确定本孔拖拉管线长度约120米，并确定钻机定位，管道入土口的路面上入、出工作坑（钻孔引槽）位置，钻孔引槽尺寸根据管道埋深确定，牵引管施工多余泥浆在钻孔、扩壁的同时清运。
按照设计图开始施工。
尽可能缩短钻进路径的长度，减少钻进和回扩、回拖时间。
利用导向钻机及导向仪，通过检测和控制手段使导向钻头按设计轨道钻进。
钻机应运转并调整好适合本次施工的参数，按设计曲线要求钻导向孔，在穿越曲线上每隔3米设数据控制点，以此控制导向孔不偏离设计曲线。
七、回扩孔导向孔钻进完毕后，卸掉钻头及控向系统，安装上回扩器进行预扩，根据我公司的经验，本次扩孔采用逐渐增大扩成孔，扩孔器的规格最大为Ф1500mm。
为了使扩完的孔成型较好，扩孔速度不能太快，扩孔时间应大于6分钟/根，泥浆粘度保持在45-50秒之间，泥浆量保持在孔充满足够泥浆。
八、敷设管线将最后一次扩孔的回扩器接上待铺管道，最后用钻机将管道拖入洞中，在钻机拖管入洞的同时注入拌有化学泥浆的混合液固化填充管文档Word.道和孔壁的泥浆，一次性敷设成功。
扩孔完成后进行管道回拖作业，扩孔完成至管道拖拉的时间不应超过2小时。
(一)、钢管焊接（1）、修口：对口前，要先修口，使钢管端面的坡口角度、钝边、圆度等，均符合设计对口接头要求：坡口角度a=60+-50；间隙b=2.0~4.0MM；锐边p=1.0~2.0MM。
（2）、对口：对口时要使壁齐平，采用长300MM 的直尺在接口壁周围顺序找平、贴靠时，错口偏差为0.2 倍壁厚，且不大于2MM。
（3）、纵向焊缝：对口时纵向焊缝要错开，间距不站于30CM，焊缝应放在管道中心线上半圆的45 度左右处。
（4）、环向焊缝：环向焊缝距支架净距不小于100MM，相邻焊缝间距不小于200MM，不得出现十字焊缝。
（5）、不同壁厚的对口：管壁厚度相差大于3MM 时，要将厚壁钢管的接口边缘削成坡口、使其与对接的钢管壁厚一致，坡口切削长度不小于4 倍壁厚的差值。
（6）、对口后，管子要垫牢固，避免变形。
（7）、管道边接时，不得强力对口，要用加热管子、加垫等消除接口偏差。
（8）、弯管起弯点至接口的距离不小于100MM。
（9）、纵向焊缝不宜在底部，加固环的对接纵缝与纵向焊接要错开，间距不小于100MM，加固环距环向焊缝不小于50MM。
文档Word.（10）、不得在干管的纵、环向焊缝处接支管或开孔，直线上加短节管长度要大于1M，严禁在短节上或管件上开孔。
（11）、管道闭合焊接，应在气温较低时进行。
（12）、管道安装工作有间断时，要及时封闭敞开的管口。
（13）、接口焊接处试压后，要再补作防腐层。
（14）、工作环境有风力大于5 级、雨天、相对湿度大于90%时，末采取保护措施，不得焊接。
管材运至现场放置在所排井位的一侧。
根据现场的实际情况，选用25T 的汽车吊，卸管以及排管用的吊车地撑点落在沟槽2.0M 以外的实地上，装卸过程中，严禁用钢丝绳穿心吊运，起吊时轻起清落，防止碰撞损坏管端，卸管及排管用的钢丝绳吊索应用允许大于管重5 倍的相应直径。
成品管道运至沟槽边待用的管节应垂直槽边放置并垫稳。
吊车卸管时应有专人指挥，操作人员集中思想，听众指挥。
排管时应清除基础表面污泥、杂务、积水，复核好高程样板（龙门板）的中心位置和标高。
管节在沟槽移动时，操作人员应紧密配合，防止碰撞；排管时，应以管底标高为准。
在窨井处排管时，应控制好窨井的净尺寸。
九、注浆泥浆的使用和造浆根据本工程地质勘察报告管线所在土层的性质，在扩孔时采用清水造浆。
扩孔回拖阶段要求泥浆具有很好的护壁、携砂能力，同时还有很好的润滑能力，减少阻摩力和扭矩，其基本配方为：3-5%预水化钠基文档Word.膨润土+0.2%化学泥浆，施工用水pH值应控制在6-8。
在钻机拖管入洞的同时注入拌有化学泥浆的混合液固化填充管道和孔壁的泥浆。
在工程施工过程中如果土质情况有变化，泥浆配方作应用调整。
十、回拖管线注意事项1.孔径达到拖管要求后，要求以尽快速度回拖管线，防止孔径缩减，给施工造成困难，拖管前于套管前后端装置管堵，防止泥浆进入套管。
2.施工进度是对设备能力、设备数量、人员施工经验、土质条件、场地条件等的综合体现，因此施工进度应结合实际情况，作出相应调整。
3.管线拖至预定位置后，于管线前端挖工作坑至一定深度，取掉扩孔器及分动器，然后准备转场，进行下个工作地的准备工作。
4.预扩孔完成以后，成品管道即可拖入钻孔。
5.管道预制应在钻机对面的一侧完成。
6.旋转接头可以避免成品管道跟着扩孔器旋转，以保证将其顺利拖入钻孔。
7.需要大量泥浆配合。
十一、标高保证措施在整个工程施工过程中，标高问题贯穿始终，也是重要的技术参数，因此本公司将施工质量中标高的控制放在首位。
为确保工程质量，着重承诺：严格按照国家有关标准施工、服务；工程移交前，经确认工程质量100％合格后交付建设单位。
采用金地800无线地下定位系统，该系统包括地面接受器及遥显，地面接受器通过接收钻头无线探棒发射的信号，探测钻头的具体位置，遥显上显示钻头钟面值及温度文档Word.和接受器探测的钻头深度；钻机操作人员根据接收器探测结果，在导向人员指挥下，对钻头偏离设计轨迹及时进行调整，确保钻头沿设计轨迹钻进。
1.在设计施工曲线时，每隔3米在该处地表点测量该点的标高并标示出，要求测量前先清除地表杂物。
2.仔细清查钻进轨迹中的地下管线情况，掌握地下管线的埋深、管线材料，根据实际情况编制施工方案。
3.导向孔施工前应对导向仪进行标定或复检，以保证探头精度；4.精确调整钻机的位置和角度，以保证入孔位置；5.导向孔每3米测一次深度，如发现偏差应及时调整，以确保导向孔偏差在设计围；6.司钻应严格按照测量员的指令进行操作。
我公司从事非开挖工程，有一套完整的施工经验，能对遇到的各种复杂情况作出准确的判断和处理。
从而保证在施工过程中能按照设计的标高进行钻进和回扩管子。
工程检查验收：1.每道工序完成以后，有施工班组进行自检，再经过技术员同意后才能进入下一道工序；2.管线铺设完工后，由贵方进行验收，并填写工程平面图，工程断面图，数据记录表。
十二、定向钻进施工技术要求1.导向孔文档Word.导向孔钻进一般采用小直径全面钻头，进行全孔底破碎钻进。
在钻头底唇面上或钻具上，安装有专门的控制钻进方向的机构。
在钻具或紧接其后部位，安装有测量探头。
钻进过程中，探头连续或是间隔叶测量钻孔位置参数，并通过无线或有线方式实时地将测量数据发送到地表接收器。
操作者根据这些数据及其处理这些数据得到的图表，采取适当的技术措施调整孔控制钻进方向的机构，从而人工控制钻孔的轨迹，达到设计要求。
2.回扩导向孔完成后，必须将钻孔扩大至适合生产管铺设的直径。
一般，在钻机对面的出口坑将回扩钻头连接于钻杆上，再回拉进行回扩，在其后不断地加接钻杆。
根据导向孔与适合生产管铺设孔的直径大小和地层情况，回扩可一次或多次进行。
推荐最终回扩直径按下式计算：1 D =KD'式中：D'一一适合生产管铺设的钻孔直径D一一生产管外径111取小值，K～1.5，当地层均质完整时，K一一经验系数，一般K=1.21取大值。
K当地层复杂时，3.回拉回扩完成后，即可拉入待铺设的生产管。
管子最好预先全部连接妥当，以利于一次接入。
当地层情况复杂，如：钻孔缩径或孔壁垮塌，可能对分段拉管造成困难。
回拉时，应将回扩钻头接在钻杆上，然后文档Word.通过分动器连接到管子的拉头上，分动器可防止管线与回扩钻头一起回转，保证管线能够平滑地回拉成功。
钻进液／泥浆定向钻机采用泥浆作为钻进液。
钻进液可冷却、润滑钻头、软化地层、辅助破碎地层、调整钻进方向、携带碎屑、稳定孔壁、回扩和回拉时润滑管道{还可以在钻进硬地层时为泥浆马达提供动力。
常用的钻进液／泥浆是膨润土和水的混合物。
导向孔施工完成后，泥浆可稳定孔壁，便于回扩。
4.轨迹设计参数：（1）、覆盖深度完成地质勘察，确定了穿越的轨迹，就可确定穿越的覆盖深度，需要考虑的因此包括钻孔施工对地面道路影响，以及对该位置已有的管线的影响。
推荐穿越的最小覆盖深度大于钻孔最终回扩直径的6倍以上。
（2）、入、出土角8～20度的入、出土角适用于大多数的穿越工程。
对地面始钻式，入土角和出土角应分别6度至20度之间。
