电流源

电流源的使用教程引言电流源是电子实验和工程中常用的一种电路设备。

它能提供稳定且可控的电流输出，对于各种电流相关实验和应用是不可或缺的工具。

本文旨在介绍电流源的基本原理、使用方法和注意事项，以帮助读者更好地理解和应用电流源。

一、电流源的原理电流源是一种主动元件，通过电源的电压输出，将电子流稳定输出为恒定的电流值。

其基本原理是利用电路中集成电路、运算放大器等元件来实现对电流的控制和稳定。

二、电流源的类型1. 常数电流源（Constant Current Source）：输出电流恒定，独立于负载电阻的变化。

常数电流源适用于需要恒定电流供应的应用，如LED驱动和电流检测等。

2. 可调电流源（Adjustable Current Source）：输出电流可通过电路调节。

可调电流源适用于需要不同电流供应的应用，如电子电路调试和模拟电流源等。

三、电流源的使用方法1. 连接电源将电流源的电源线连接到适当电压的电源。

确保电流源的输入电压范围符合标准，并遵循电源接线的安全操作指南。

2. 设置电流输出值根据需求，调整电流源的输出值。

对于常数电流源，通常通过旋钮或按键调节电流大小。

对于可调电流源，通过微调旋钮或外部电压输入调节电流大小。

3. 连接负载将负载器件连接到电流源的输出端。

确保正确连接，避免短路或接反。

4. 启动电流源打开电流源的开关，启动输出电流。

根据需要，可以随时调节输出电流的大小。

5. 监测和测量使用合适的测量工具（如万用表）测量电流源输出的电流大小，确保符合预期。

四、电流源使用的注意事项1. 避免过载在使用电流源时，确保所连接的负载不会超过电流源的额定输出范围。

过载可能导致电流源过热、损坏或不正常工作。

2. 安全操作在连接电源和调节电流输出时，遵循电源安全操作规范。

确保使用绝缘手套和工具，避免触电和电击的危险。

3. 注意温度电流源在工作时会产生一定的热量。

使用时应确保通风良好，避免过热造成设备故障或火灾。

电流源和电压源在电路中，电流源（Current Source）和电压源（Voltage Source）是两种非常常见的电子元件。

它们分别被用来提供稳定的电流和电压，以供电路中其他元件使用。

本文将介绍电流源和电压源的基本原理、类型以及在电路设计中的应用。

一、电流源（Current Source）1. 基本原理电流源是能够提供恒定电流的电子元件。

它的基本原理是通过封装在电路中的一系列元件来稳定电流大小，使其在电路中的不同条件下保持恒定。

2. 类型常见的电流源有两种类型，分别为固定电流源和可变电流源。

•固定电流源：固定电流源能够在特定条件下提供确定的电流输出，无论负载的变化如何，它的输出电流保持不变。

在设计电路中，固定电流源常用于提供给特定元件、电路模块或者传感器等所需的固定电流。

•可变电流源：可变电流源则可以根据需要调节输出电流。

通过控制电路中的电压、电阻或电流传感器等元件，可以实现可变电流源的设计。

3. 应用电流源在电路设计中有着广泛的应用。

以下是几个常见的应用场景：•模拟电路：在模拟电路中，电流源可以被用于稳定传感器和放大器的工作。

例如，在温度传感器电路中，电流源可以提供一个稳定的电流，以便产生一个与温度成正比的电压。

•LED驱动：LED（Light-Emitting Diode）驱动电路中常常需要提供一个稳定的电流源，以确保LED的亮度和寿命。

电流源可以通过与LED串联的电阻来实现，从而控制LED的工作电流。

•运算放大器（Operational Amplifier）：运算放大器电路中，电流源可以用于稳定运算放大器的偏置电流。

这对于增强放大器的性能和稳定性非常重要。

二、电压源（Voltage Source）1. 基本原理电压源是能够提供恒定电压的电子元件。

它的基本原理是通过封装在电路中的一系列元件来稳定电压大小，使其在电路中的不同条件下保持不变。

2. 类型常见的电压源有两种类型，分别为固定电压源和可变电压源。

最简单的电流源1.引言1.1 概述概述部分需要简要介绍本文的主题和内容。

针对最简单的电流源这个主题，我们将探讨电流源的定义、分类以及最简单电流源的实现方法。

在电子工程和电路设计领域，电流源扮演着重要的角色。

它是一种能够提供特定电流输出的电路元件或设备。

电流源的作用类似于电压源，但不同之处在于电压源提供一个固定电压而电流源提供一个固定电流。

电流源在我们日常生活和工业生产中得到广泛应用，例如电池、稳压器、升压器等，都是常见的电流源。

本文将首先阐述电流源的定义，以帮助读者全面了解电流源是什么以及它的基本原理。

其次，我们将对电流源进行分类，探讨不同类型的电流源的特点和用途。

最后，我们将分享关于实现最简单的电流源的方法，以便读者在实际应用中能够快速实现电流源功能。

希望通过本文的阐述，读者能够对电流源有一个全面的认识，并且能够根据实际需求选择合适的电流源。

接下来，我们将从电流源的定义开始，深入探讨这一领域的知识。

1.2文章结构文章结构部分的内容：文章结构是指文章所采用的组织和布局方式，用于合理地展现论点和论证逻辑。

一个清晰的文章结构可以让读者更好地理解文章内容，并且能够更好地引导读者的阅读思路。

在本文中，文章结构主要分为引言、正文和结论三个部分。

引言部分主要包括概述、文章结构和目的三个方面。

在概述中，可以介绍电流源是电工学中重要的基础概念，以及为什么研究最简单的电流源具有一定的意义。

在文章结构中，说明本文将按照什么样的组织方式展开讨论，以及各个部分的主要内容。

在目的部分，可以明确阐述本文的目的，即探讨最简单的电流源的实现方法。

正文部分是文章的主体部分，将重点介绍电流源的定义和分类。

在电流源的定义中，可以详细讲解电流源是指能够提供恒定电流的设备或元件，以及其重要性和应用领域。

在电流源的分类中，可以根据不同的标准和特点，将电流源分为理想电流源、非理想电流源、独立电流源和受控电流源等，并分别介绍它们的特点和应用。

电路基础原理电流源与电压源的区别与应用在电路中，电流源和电压源是两个基本的电子元件。

它们在电路中扮演着不同的作用，并且有着各自的特点和应用。

本文将探讨电流源和电压源的区别以及它们在电路中的应用。

一、电流源和电压源的区别1.1 电流源电流源是一个能够持续地提供稳定电流的元件。

当电路中存在电流源时，该源会向电路提供稳定的电流，无论电路中其他元件的电阻值如何，电流源的输出电流都不会改变。

电流源的电流输出是独立于电路中其他元件的。

1.2 电压源电压源是一个能够持续地提供稳定电压的元件。

电压源会向电路提供恒定的电压，无论电路中其他元件的电阻值如何，电压源的输出电压都不会改变。

电压源的电压输出是独立于电路中其他元件的。

1.3 区别与联系电流源和电压源的最大区别在于它们的输出特性。

电流源输出的是稳定的电流，而电压源输出的是稳定的电压。

此外，电流源和电压源通常可以相互转换，通过不同电路的设计可以将电流源转换为电压源，或者将电压源转换为电流源。

二、电流源和电压源的应用2.1 电流源的应用电流源在电路中有着广泛的应用。

一个常见的应用场景是在实验室中，用于提供稳定的电流供给。

例如，在进行电阻的测量时，需要一个稳定的电流源。

此外，电流源还常被应用于常流源电路中，通过控制电流的大小来实现对其他元件的工作状态的控制。

2.2 电压源的应用电压源同样在电路中有重要的应用。

一个例子是在直流电路中，电压源可以被用作电路的电源，为电路提供恒定的电压。

另外，在电子设备和电器中，我们常常使用电池和电源适配器作为电路的电压源，为设备提供所需的电压。

电压源的应用还包括在放大器电路中，通过控制电压源的大小来控制放大倍数。

2.3 电流源与电压源的组合应用在一些复杂的电路中，电流源和电压源可以结合使用，在实现不同的功能和控制上起到互补的作用。

例如，在集成电路设计中，常常使用电流源作为参考电流源，通过与其他电路元件配合使用来提供恒定的电流和电压。

这种组合应用能够满足电路对恒定电流和电压的要求，提高整体电路的性能和稳定性。

电路中的电流源和电压源电路中的电流源和电压源是电子学中常见的两种基本电源元件。

它们在各个电子设备中起着重要的作用，为电路提供稳定的电流或电压。

本文将介绍电流源和电压源的定义、特点以及在电路中的应用。

一、电流源的定义与特点电流源是一种能够在电路中提供稳定电流的元件。

它可以被看作是一个恒定电流输出的装置，不受外部负载的影响，始终保持输出电流不变。

电流源的主要特点如下：1. 恒定输出电流：电流源能够提供稳定的输出电流，无论外部负载是多大还是多小，输出电流都保持不变。

2. 内部电阻无穷大：电流源内部电阻被认为是无穷大，因此可以看作是电流不受外部负载影响。

3. 串联连接方式：电流源一般与电路中的负载串联连接，以保证输出电流的恒定。

二、电压源的定义与特点电压源是一种能够在电路中提供稳定电压的元件。

它可以被看作是一个恒定电压输出的装置，不受外部负载的影响，始终保持输出电压不变。

电压源的主要特点如下：1. 恒定输出电压：电压源能够提供稳定的输出电压，无论外部负载是多大还是多小，输出电压都保持不变。

2. 内部电阻为零：电压源的内部电阻被认为是零，因此可以看作是电压不受外部负载影响。

3. 并联连接方式：电压源一般与电路中的负载并联连接，以保证输出电压的恒定。

三、电流源和电压源在电路中的应用1. 电流源的应用：电流源常用于需要恒定电流的电路中，例如电流驱动器、传感器电路等。

由于电流源能够提供稳定的输出电流，可以使电路中其他元件正常工作，保证电路的稳定性。

2. 电压源的应用：电压源常用于需要恒定电压的电路中，例如放大器、滤波器等。

由于电压源能够提供稳定的输出电压，可以满足电路中其他元件对电压的需求，保证电路的正常运行。

总结：电路中的电流源和电压源是两种基本的电源元件，它们在电子学中扮演着重要的角色。

电流源提供稳定的输出电流，而电压源提供稳定的输出电压。

它们在各个电子设备中得到广泛应用，保证电路的正常工作。

在设计和搭建电子电路时，我们应根据实际需求选择合适的电流源和电压源，以提高电路的稳定性和可靠性。

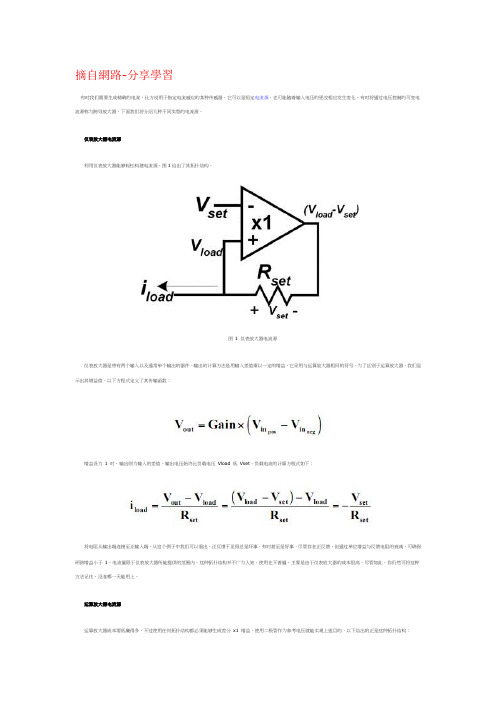

摘自網路-分享學習有时我们需要生成精确的电流，比方说用于指定电流感应的某种传感器。

它可以是恒定电流源，也可能随着输入电压的更改相应发生变化。

有时将通过电压控制的可变电流源称为跨导放大器。

下面我们将介绍几种不同类型的电流源。

仪表放大器电流源利用仪表放大器能够轻松构建电流源，图1给出了其拓扑结构。

图 1 仪表放大器电流源仪表放大器是带有两个输入以及通常单个输出的器件。

输出的计算方法是用输入差值乘以一定的增益。

它采用与运算放大器相同的符号。

为了区别于运算放大器，我们显示出其增益值。

以下方程式定义了其传输函数：增益设为 1 时，输出则为输入的差值。

输出电压始终比负载电压 Vl oad 低 Vset。

负载电流的计算方程式如下：将电阻从输出端连接至正输入端。

从这个例子中我们可以看出，正反馈不见得总是坏事，有时甚至是好事。

尽管存在正反馈，但通过单位增益与反馈电阻的衰减，可确保环路增益小于 1。

电流量限于仪表放大器所能提供的范围内。

这种拓扑结构并不广为人知，使用也不普遍，主要是由于仪表放大器的成本很高。

尽管如此，你仍然可将这种方法记住，没准哪一天能用上。

运算放大器电流源运算放大器成本要低廉得多，不过使用任何拓扑结构都必须能够生成差分 x1 增益。

使用二极管作为参考电压就能实现上述目的。

以下给出的正是这种拓扑结构：图 2 采用二极管参考电压的运算放大器电流源通过二极管的偏置电流会使负输入端电压比输出端低 1 个二极管压降。

负反馈使输入匹配于负载电压，也应比输出电压低 1 个二极管压降，如下方程式所示：负反馈使运算放大器调节其输出，使之与输入电压相匹配，当输出电压比负载电压高 1 个二极管压降时该情况发生。

将电阻从输出端连接至正输入端。

同样，电阻上的电压是 1 个二极管压降。

负载电流由电阻(Rset) 来设定，如下式所示：现在您可能会想，如果电阻提供正反馈与负反馈，电路怎么还能继续工作呢?没错，电阻确实提供正反馈，但负载的电阻会让其小于单位增益。

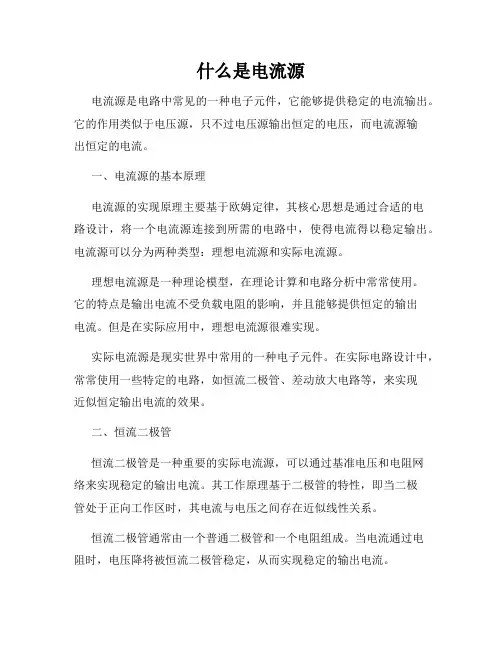

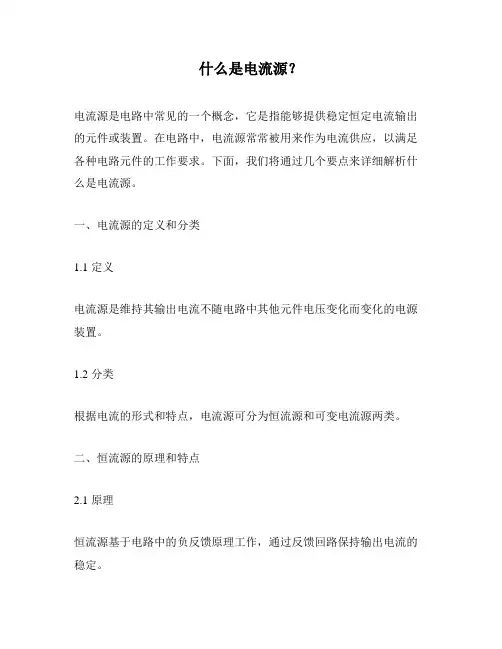

什么是电流源电流源是电路中常见的一种电子元件，它能够提供稳定的电流输出。

它的作用类似于电压源，只不过电压源输出恒定的电压，而电流源输出恒定的电流。

一、电流源的基本原理电流源的实现原理主要基于欧姆定律，其核心思想是通过合适的电路设计，将一个电流源连接到所需的电路中，使得电流得以稳定输出。

电流源可以分为两种类型：理想电流源和实际电流源。

理想电流源是一种理论模型，在理论计算和电路分析中常常使用。

它的特点是输出电流不受负载电阻的影响，并且能够提供恒定的输出电流。

但是在实际应用中，理想电流源很难实现。

实际电流源是现实世界中常用的一种电子元件。

在实际电路设计中，常常使用一些特定的电路，如恒流二极管、差动放大电路等，来实现近似恒定输出电流的效果。

二、恒流二极管恒流二极管是一种重要的实际电流源，可以通过基准电压和电阻网络来实现稳定的输出电流。

其工作原理基于二极管的特性，即当二极管处于正向工作区时，其电流与电压之间存在近似线性关系。

恒流二极管通常由一个普通二极管和一个电阻组成。

当电流通过电阻时，电压降将被恒流二极管稳定，从而实现稳定的输出电流。

三、差动放大电路差动放大电路是另一种常用的实际电流源，它利用差动放大器的特性来实现稳定的电流输出。

差动放大电路通过将输入电流分配到两个输出端口，并利用负反馈技术来保持输出电流稳定。

差动放大电路一般由一个差动输入级和一个输出级构成。

当输入电流改变时，差动放大器会在输出端口产生一个反向的电流变化，以抵消输入电流的变化，从而实现稳定的输出电流。

四、电流源的应用电流源在电路设计中有着广泛的应用。

以下是电流源的几个典型应用：1. 电流源常用于模拟电路中的偏置电流源，用于提供稳定的工作电流，确保电路正常工作。

2. 电流源常用于传感器电路中，通过恒定的电流激励来驱动传感器，并读取传感器的输出信号。

3. 电流源常用于电解电池充电电路中，通过恒定的电流输出来控制电池的充电过程。

4. 电流源还常用于测试与测量领域，通过提供稳定的电流源以便进行精确的电流测量和分析。

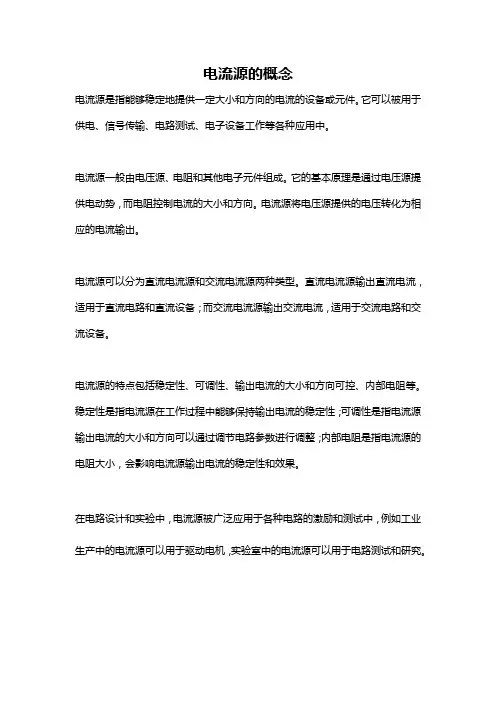

电流源的概念
电流源是指能够稳定地提供一定大小和方向的电流的设备或元件。

它可以被用于供电、信号传输、电路测试、电子设备工作等各种应用中。

电流源一般由电压源、电阻和其他电子元件组成。

它的基本原理是通过电压源提供电动势，而电阻控制电流的大小和方向。

电流源将电压源提供的电压转化为相应的电流输出。

电流源可以分为直流电流源和交流电流源两种类型。

直流电流源输出直流电流，适用于直流电路和直流设备；而交流电流源输出交流电流，适用于交流电路和交流设备。

电流源的特点包括稳定性、可调性、输出电流的大小和方向可控、内部电阻等。

稳定性是指电流源在工作过程中能够保持输出电流的稳定性；可调性是指电流源输出电流的大小和方向可以通过调节电路参数进行调整；内部电阻是指电流源的电阻大小，会影响电流源输出电流的稳定性和效果。

在电路设计和实验中，电流源被广泛应用于各种电路的激励和测试中，例如工业生产中的电流源可以用于驱动电机，实验室中的电流源可以用于电路测试和研究。

什么是电流源如何设计一个电流源电路什么是电流源？如何设计一个电流源电路电流源（Current Source）是电路中一种能够提供稳定输出电流的设备或电路元件。

与电压源（Voltage Source）相对应，电流源在电路中起到供给电流的作用。

设计一个稳定可靠的电流源电路需要考虑电流源的基本原理和特性。

一、电流源的原理和特性电流源基于欧姆定律，根据电流I和电阻R的关系，利用电压和电阻的匹配来产生稳定的输出电流。

电流源的主要特性包括：1. 稳定性：电流源需要具备输出电流稳定、不受外界条件变化的能力。

2. 精度：电流源的输出电流应与设定值尽可能相等，偏差应在可接受的范围内。

3. 范围：电流源应具备一定的输出电流范围，以满足不同应用需求。

二、设计电流源的基本步骤设计一个电流源电路需要按照以下步骤进行：1. 确定需求：根据实际需要确定输出电流的稳定性、精度和范围等参数。

2. 选择电流源类型：根据需求选择恒流源（Constant Current Source）或可变电流源（Variable Current Source）等类型。

3. 设计电流源电路：根据电流源类型选择适合的电路拓扑，如晶体管电流源、四电阻电流源等。

4. 计算参数：根据所选电路拓扑，计算电阻值、电容值和电源电压等参数，并利用理论公式进行计算。

5. 模拟分析：使用电路仿真工具进行模拟分析，验证设计的电流源的性能和性能参数。

6. 实际搭建：根据设计结果，选择合适的电子元件和连接方式进行实际电路的搭建。

7. 测试与优化：对搭建的电路进行测试，根据测试结果进行优化，调整电阻、电容或其他元器件的数值，以达到设计要求。

三、设计实例：基于晶体管的恒流源电路以下为基于晶体管的恒流源电路设计的一种实例，供参考：在这个实例中，我们使用PNP型晶体管和电阻来实现恒流源电路。

电路参数如下：- 输入电源：12V- 目标输出电流：10mA设计步骤：1. 选择晶体管：选择具有合适特性的PNP型晶体管，确保其最大电流（Ic）大于目标输出电流。
