实验一 matlab完成水准网平差实验数据：水准网有2个已知点，3个未知点，7个测段。
已知点高程H1=5.016M H2=6.016h1=1.359; h2=2.009; h3=0.363; h4=1.012;h5=0.657; h6=0.238; h7=-0.595;S1=1.1 S2=1.7 S3=2.3 S4=2.7 S5=2.4 S6=1.4 S7=2.6求解（1）求个待定点高程,H5的高差中误差；3、4号点的高程中误差。
课程设计内容1、平差程序设计思路：使用间接平差法求解（1） 由题意知必要观测数t=3，选取3、4、5号点高程X1、X2、X3为参数。
（2） 误差方程：V1=x1v2=x2v3=x1v4=x2v5=x2-x1+h2-h1-h5v6=x3-x1v7=-x3(3)取1M 的观测高程为单位权观测，即 p=1/s；(4)求法方程：Nbbx-W=0 Nbb=b’pbW=b’pl(5)求的平差值x=Nbb^-1*W L=l+V V=bx-l（6）高差权函数式： k=-x1+x2(6)求中误差： 单位权中误差δ0，协因数阵Nbb^-1.求得中误差δ2、平差程序流程代码说明 ：h1=1.359;h2=2.009;h3=0.363;h4=1.012;h5=0.657;h6=0.238;h7=-0.595;H1=5.016H2=6.016h=[h1 h2 h3 h4 h5 h6 h7]'s=[1.1 1.7 2.3 2.7 2.4 1.4 2.6]' B=[1 0 0 ;0 1 0;1 0 0;0 1 0 ; -1 1 0 ;-1 0 1 ;0 0 -1 ]p=diag(1./s)l=[0;0;4;3;7;2;0]W=B'*p*lNbb=B'*p*Bx=inv(Nbb)*WV=(B*x-l)H=h+V/1000Q=inv(Nbb)n=7;t=3;j=V'*p*Vd= sqrt(j/4)f=[-1 1 0]'q=f'*Q*fD=d*sqrt(q)D1=d*sqrt(Q)(3) 平差程序流程代码说明:clccleardisp(‘观测高差，单位m’)h1=1.359;h2=2.009;h3=0.363;h4=1.012;h5=0.657;h6=0.238;h7=-0.595;H1=5.016 % 已知点高程，单位mH2=6.016 % 已知点高程，单位mh=[h1 h2 h3 h4 h5 h6 h7]'s=[1.1 1.7 2.3 2.7 2.4 1.4 2.6]' %S是线路长度disp(‘系数矩阵B、l’)B=[1 0 0 ;0 1 0;1 0 0;0 1 0 ; -1 1 0 ;-1 0 1 ;0 0 -1 ]p=diag(1./s) %定义权阵l=[0;0;4;3;7;2;0]W=B'*p*lNbb=B'*p*Bdisp(‘参数的解’)x=inv(Nbb)*WV=(B*x-l) % 误差方程(mm)H=h+V/1000 % 观测值的平差值Q=inv(Nbb) %观测值协因数阵n=7 %观测值数t=3 % 必要观测数j=V'*p*V %计算单位权中误差的参数d= sqrt(j/4) %单位权中误差f=[-1 1 0]' %权函数系数阵q=f'*Q*f %权函数协因数阵D=d*sqrt(q) %高差中误差D1=d*sqrt(Q) %高程中误差（4）计算结果： p =0.9091 0 0 0 0 0 00 0.5882 0 0 0 0 00 0 0.4348 0 0 0 00 0 0 0.3704 0 0 00 0 0 0 0.4167 00 0 0 0 0 0.7143 00 0 0 0 0 00.3846W =-2.60614.02781.4286Nbb =2.4748 -0.4167 -0.7143-0.4167 1.3753 0-0.7143 0 1.0989x =-0.24272.85521.1423V =-0.24272.8552-4.2427-0.1448-3.9021-0.6151-1.1423H =1.35882.01190.35881.01190.65310.2374-0.5961成果检核：H1+H5-H2=0；H3+H5-H4=0;H6+H7+H3=0即1.3588+0.6531-2.0119=0;0.3588+0.6531-1.0119=0；0.2374-0.5961+0.3588=0等式成立 检核通过0.5307 0.1608 0.3450 0.1608 0.7758 0.1045 0.3450 0.1045 1.1342 j = 19.7994d = 2.2248f = -11q =0.9850D = 2.2080D1 =1.6208 0.8921 1.30670.8921 1.9597 0.71921.3067 0.71922.3694。
由观测数据到平差成果用平差易做控制网平差的过程第一步：控制网数据录入第二步：坐标推算第三步：坐标概算第四步：选择计算方案第五步：闭合差计算与检核第六步：平差计算第七步：平差报告的生成和输出作业流程图：向导式平差向导即是按照应用程序的文字提示一步一步操作下去，最终达到应用目的。
PA2005提供了向导式平差，根据向导的中文提示点击相应的信息即可完成全部的操作。
它对PA2005的初学者有着极大的帮助，建议PA2005的初学者先应用向导来熟悉PA2005数据处理的全部操作过程。
本平差向导只适用于对已经编辑好的平差数据文件进行平差。
向导式平差的应用向导式平差需要事先编辑好数据文件，这里我们就以demo中的“边角网4.txt”文件为例来说明。
第一步：进入平差向导首先启动“南方平差易2005”，然后用鼠标点击下拉菜单“文件\平差向导”。
如下图“平差向导”所示：平差向导请注意平差向导的中文提示和应用说明，并依据提示进行。
第二步：选择平差数据文件点击“下一步”进入平差数据文件的选择页面。
如下图“选择平差数据”所示：选择平差数据点击“浏览”来选择要平差的数据文件。
所选择的对象必须是已经编辑好的平差数据文件，如PA2005的Demo中“边角网4”。
对于数据文件的建立，PA2005 提供了两种方式，一是启动系统后，在指定表格中手工输入数据，然后点击“文件\保存”生成数据文件；二是依照附录A中文件格式，在Windows的“记事本”里手工编辑生成。
打开数据文件点击“打开”即可调入该数据文件。
如下图“调入平差数据文件”所示：调入平差数据文件第三步：控制网属性设置调入平差数据后点击“下一步”即可进入控制网属性设置界面，如下图：该功能将自动调入平差数据文件中控制网的设置参数，如果数据文件中没有设置参数则此对话框为空，同时也可对控制网属性进行添加和修改，向导处理完后该属性将自动保存在平差数据文件中。
点击“下一步”进入计算方案的设置界面。

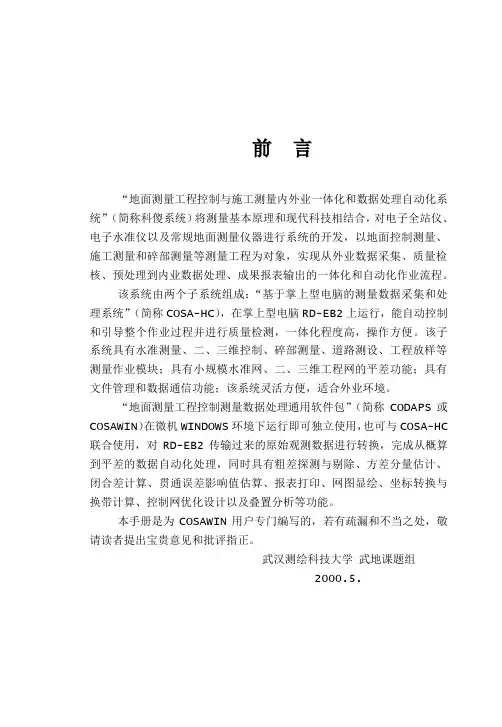

前言“地面测量工程控制与施工测量内外业一体化和数据处理自动化系统”（简称科傻系统）将测量基本原理和现代科技相结合，对电子全站仪、电子水准仪以及常规地面测量仪器进行系统的开发，以地面控制测量、施工测量和碎部测量等测量工程为对象，实现从外业数据采集、质量检核、预处理到内业数据处理、成果报表输出的一体化和自动化作业流程。
该系统由两个子系统组成：“基于掌上型电脑的测量数据采集和处理系统”（简称COSA-HC），在掌上型电脑RD-EB2上运行，能自动控制和引导整个作业过程并进行质量检测，一体化程度高，操作方便。
该子系统具有水准测量、二、三维控制、碎部测量、道路测设、工程放样等测量作业模块；具有小规模水准网、二、三维工程网的平差功能；具有文件管理和数据通信功能；该系统灵活方便，适合外业环境。
“地面测量工程控制测量数据处理通用软件包”（简称CODAPS或COSAWIN）在微机WINDOWS环境下运行即可独立使用，也可与COSA-HC 联合使用，对RD-EB2传输过来的原始观测数据进行转换，完成从概算到平差的数据自动化处理，同时具有粗差探测与剔除、方差分量估计、闭合差计算、贯通误差影响值估算、报表打印、网图显绘、坐标转换与换带计算、控制网优化设计以及叠置分析等功能。
本手册是为COSAWIN用户专门编写的，若有疏漏和不当之处，敬请读者提出宝贵意见和批评指正。
武汉测绘科技大学武地课题组2000.5.第一章概述1.1 系统简介科傻系统（COSA）是“地面测量工程控制与施工测量内外业一体化和数据处理自动化系统”的简称，包括COSAWIN和COSA-HC两个子系统。
COSAWIN在IBM兼容机上运行。
COSAWIN系统除具有概算、平差、精度评定及成果输出等功能外，还提供了许多实用的功能，如网图显绘、粗差剔除、方差分量估计、贯通误差影响值计算及闭合差计算等。
该系统不同于其它现有控制网平差系统的最大特点是自动化程度高，通用性强，处理速度快，解算容量大。
I / 50前言“测量工程控制与施工测量内外业一体化和数据处理自动化系统”简称科傻系统(COSA),意即用高科技集成的傻瓜式测量数据采集和处理系统。
它将测量学基本原理和现代科技相结合，对电子全站仪（TPS）、电子水准仪(ELI)、全球定位系统(GPS)进行控制测量的观测值进行处理,实现各种类型的控制网平差、质量检核、输出报告等功能。
科傻系统（COSA）主要包括CODAPS、EREPS、CosaGPS和CosaLEVEL 四个子系统。
本手册是关于CosaLEVEL的使用说明书。
CosaLEVEL是水准测量与沉降观测数据处理系统，它由以下3个主要模块组成：（1) 水准测量数据处理模块。
它能对水准网、三角高程网进行平差计算，自动读取徕卡，天宝和拓普康数字水准仪的观测值文件(GSI、DAT，RAW格式)，转换为平差输入数据文件（IN1），具有观测数据概算、粗差探测、闭合差自动搜索和生成word平差报告等功能，并可以在AutoCAD2008下绘制网图。
（2）沉降观测数据分析模块。
它能对多期沉降观测数据进行汇总管理，建模，自动生成EXCEL格式的沉降报告，在AutoCAD2008下显示沉降量，沉降速率以及沉降建模曲线。
（3）常用测量工具模块。
它能进行各种坐标变换，可以实现测量工作中经常遇到的不同直角坐标系、直角坐标与大地坐标的相互变换。
I / 50目录第一章概述 (1)1.1 系统简介 (1)1.2 安装及运行 (1)1.3 快速入门 (2)第二章项目管理 (6)2.1 项目 (6)2.2 文件 (12)2.3导入导出 (13)第三章水准数据处理 (20)3.1 生成近似坐标文件 (20)3.2 概算 (20)3.3 粗差探测 (22)3.4 网平差 (23)3.5 闭合差计算 (24)3.6 网平差报告 (24)第四章沉降数据分析 (25)4.1 沉降数据汇总 (25)4.2 沉降建模 (26)4.3 沉降报告 (30)4.4 沉降曲线 (31)4.5 AutoCAD沉降图模块 (33)第五章坐标转换 (37)I / 505.1 XYZ-〉BLH (37)5.2 BLH->XYZ (38)5.3 XY->BL (39)5.4 BL->XY (39)5.5 XY1->XY2 (40)5.6 XY1->XY2 (41)附录1 简要操作步骤 (42)附1.1 项目－>新建项目 (42)附1.2 导入/导出->导入已知点数据 (42)附1.3 导出Excel手簿 (43)附1.4 编辑导出的Excel手簿 (43)附1.5 导入Excel手簿 (43)附1.6 网平差 (44)附1.7 闭合差计算 (44)附1.8 高程网平差报告 (44)附1.9 沉降数据分析 (44)附2.1 项目文件 (45)附2.2 高程控制网相关文件 (45)附2.3项目无关的文件 (45)附录3 实例文件目录 (46)附3.1 水准数据处理 (46)附3.2 沉降数据分析 (46)II / 50第一章概述1.1 系统简介“水准测量与沉降观测数据处理系统(CosaLEVEL)”是以水准网平差和沉降观测数据处理及变形分析为主要功能的测量软件，以电子水准仪的原始观测数据为主要数据来源，实现了从外业数据采集、质量检核、数据预处理到内业网平差、沉降观测数据分析、生成电子手簿及报表输出的自动化作业流程。

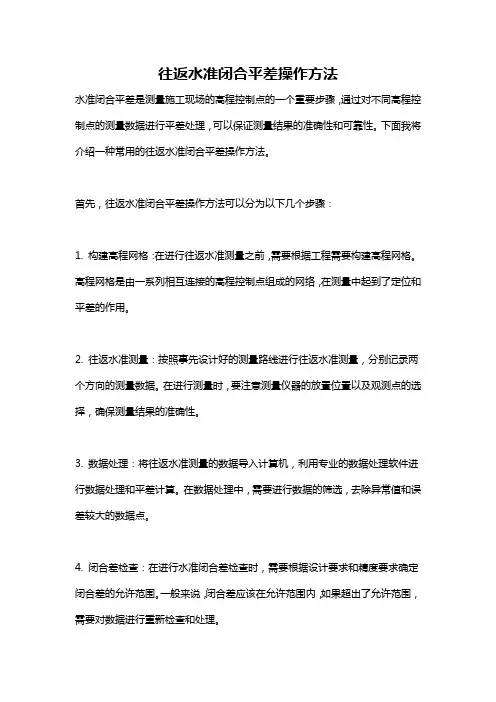

往返水准闭合平差操作方法水准闭合平差是测量施工现场的高程控制点的一个重要步骤，通过对不同高程控制点的测量数据进行平差处理，可以保证测量结果的准确性和可靠性。
下面我将介绍一种常用的往返水准闭合平差操作方法。
首先，往返水准闭合平差操作方法可以分为以下几个步骤：1. 构建高程网格：在进行往返水准测量之前，需要根据工程需要构建高程网格。
高程网格是由一系列相互连接的高程控制点组成的网络，在测量中起到了定位和平差的作用。
2. 往返水准测量：按照事先设计好的测量路线进行往返水准测量，分别记录两个方向的测量数据。
在进行测量时，要注意测量仪器的放置位置以及观测点的选择，确保测量结果的准确性。
3. 数据处理：将往返水准测量的数据导入计算机，利用专业的数据处理软件进行数据处理和平差计算。
在数据处理中，需要进行数据的筛选，去除异常值和误差较大的数据点。
4. 闭合差检查：在进行水准闭合差检查时，需要根据设计要求和精度要求确定闭合差的允许范围。
一般来说，闭合差应该在允许范围内，如果超出了允许范围，需要对数据进行重新检查和处理。
5. 平差计算：根据测量数据和闭合差的检查结果，进行水准平差计算。
平差计算的目的是通过优化调整，使得测量结果满足闭合差的要求。
平差计算的过程中，需要考虑到观测数据的权重和测量误差的影响，采用适当的平差方法进行计算。
6. 平差结果分析：对平差结果进行分析，评估平差的效果和精度。
在分析过程中，可以绘制高程变化曲线和误差图，评估不同点的测量精度和闭合差的分布情况。
7. 报告编制：根据平差结果和分析，编制测量报告，包括测量过程、数据处理和平差计算的方法、结果和分析等内容。
总之，往返水准闭合平差操作方法是一个复杂的过程，需要严格按照规定的步骤进行操作，才能得到准确可靠的测量结果。
在操作过程中，要注意仪器的精确度和仪器的校准情况，以及数据的质量和精度要求，保证测量结果的准确性和可靠性。
前言关于平差易（PA2005）平差易（Power Adjust 2005，简称PA2005），它是在Windows系统下用VC 开发的控制测量数据处理软件，也是南方测绘PA2002的升级产品。
它一改过去单一的表格输入，采用了Ｗindows风格的数据输入技术和多种数据接口（南方系列产品接口、其他软件文件接口），同时辅以网图动态显示，实现了从数据采集、数据处理和成果打印的一体化。
成果输出丰富强大、多种多样，平差报告完整详细，报告内容也可根据用户需要自行定制，另有详细的精度统计和网形分析信息等。
其界面友好，功能强大，操作简便，是控制测量理想的数据处理工具。
开发商PA2005由南方测绘仪器公司开发，软件产品以及说明文档版权属广州南方测绘仪器公司，受著作权法保护，任何未经广州南方测绘仪器公司书面同意的修改、复制和反编译均属违法行为，由于非法使用本软件产生的后果，南方测绘仪器公司不承担任何法律责任，南方测绘仪器公司保留对软件产品的解释权限。
版权及注册商标AutoCAD、Arc/Info、MapInfo、MGE、Nikon、Leica、Geodimeter、Sokkia、Topcon、Pentax等分别为软件和相关公司的专用名称或注册商标，本手册仅为引用。
本公司相关产品作为政府信息产业部门认定的软件企业，南方测绘仪器公司一直致力于地理信息采集、成图及管理软件的开发与方案提供。
目前，公司的主要软件产品有：CASS是本公司开发的数字化地形地籍成图软件，该产品无论技术还是市场都已稳居国内同类产品的领先地位。
CLC为本公司开发的基于MapINFO平台的地籍信息管理专用软件，已在土地行业得到了广泛的应用。
CASSCAN为本公司的地图扫描矢量化专用软件，主要用于栅格地图的矢量化处理，是已有白纸地图进入GIS的必备软件，它与CASS、CLC及本软件都具有完美的数据接口。
SHIS for SM是本公司开发的房产信息系统（测绘版），主要用于房产图测绘、房产勘丈，房屋面积分摊、各种房产图件制作等工作，是房产测绘部门的首选软件。
南方平差易详细使用说明（二）引言概述：本文档旨在提供关于南方平差易使用的详细说明，以帮助用户更好地使用该软件。
根据用户反馈和需求，本文将介绍南方平差易的五个主要功能和相关操作细节，包括数据导入、数据处理、参数设置、结果分析和输出，以及一些实际应用案例的介绍。
通过本文的阅读，用户将能够更全面地理解和掌握南方平差易的使用方法。
正文内容：一、数据导入1. 支持的数据格式：南方平差易可以导入多种格式的数据，包括文本文件、Excel文件和数据库文件等。
2. 数据导入方式：可以通过文件导入或者直接粘贴数据来导入需要处理的数据。
3. 数据预处理：南方平差易提供了数据预处理功能，包括数据排序、数据筛选、数据编辑和数据加权等操作。
二、数据处理1. 平差模型选择：用户可以根据实际需求选择平差模型，如简单平差模型、带约束条件的平差模型等。
2. 平差计算方法：南方平差易提供了多种平差计算方法，如最小二乘法、方差-协方差法等。
3. 精度评定和可靠性检验：南方平差易可以根据平差结果进行精度评定和可靠性检验，以评估结果的可靠性和准确性。
三、参数设置1. 观测值类型和权值设置：用户可以根据实际情况设置观测值类型和权值，以实现更准确的平差结果。
2. 支持的约束条件：南方平差易支持多种约束条件的设置，如固定值约束、比例约束等。
3. 其他参数设置：用户还可以设置其他参数，如迭代次数、收敛条件等，以满足具体需求。
四、结果分析和输出1. 平差结果展示：南方平差易提供了多种展示平差结果的方式，包括表格、图表和图形显示等。
2. 结果分析功能：用户可以进行平差结果的统计分析和图形展示，以更直观地了解结果的特征和规律。
3. 结果输出：南方平差易支持多种结果输出格式，如文本文件、Excel文件和报告文件等，方便用户进行后续处理和分享。
五、实际应用案例1. 地形测量中的应用：介绍南方平差易在地形测量领域的应用案例，包括高程平差、平面平差等。
2. 工程测量中的应用：介绍南方平差易在工程测量领域的应用案例，包括建筑物形变监测、工程变形测量等。
柃路园柃路园9860计算器与道路之星销售靠的是诚信与服务来经营店铺，店铺诚信服务、服务第一。
在本店铺购买后包教会道路之星安装与使用，并解决购买者任何测量问题，同时赠送各种常用软件及测量文件案例，并对新手及老手测量人员提供测量服务。
柃路园—(服务淘宝第一、价格淘宝最低）购买者请看准测量服务：网店网址：按住Ctrl并点击鼠标“柃路园—(淘宝网址)”以跟踪连接教程网址：按住Ctrl并点击鼠标“（道路之星软件视频讲解_道路之星软件使用教程 - )”以跟踪连接QQ测量服务群：128528455 电话138****4860基于Casio计算器的中文测量计算系统道路之星V1.22操作手册目录第一章概述- 1 - 第二章系统安装- 3 - 第一节电脑端程序- 3 - 第二节计算器与电脑交换数据- 5 - 第三节计算器程序- 7 - 第四节计算器程序基本操作- 11 - 第五节简易操作指南- 14 - 第三章常规计算- 16 - 第四章水准网记录及平差- 20 - 第五章控制测量记录与平差- 26 - 第六章道路测设- 30 - 第一节项目管理- 30 - 第二节道路正反算- 36 - 第三节路基路面控制- 44 - 第四节边坡计算- 49 - 第五节结构物及桥梁计算及检测- 53 - 第六节隧道超欠挖计算- 60 - 第七章计算器数据输入- 68 -道路之星用户手册第一章概述第一章概述一、功能和特点道路之星适用于公路、铁路、城市道路主线、立交匝道、隧道的勘测设计与施工放样工作。
软件分为两个部分：a.电脑端数据处理负责设计输入输出、设计成果的复核、现场采集数据的分析计算以及与计算器进行文件传输；b.计算器端施工现场计算基于Casio fx9750、fx9860、fxCG20计算器设计，负责现场的施工指导和相关数据的采集。
（一）、道路全线测设系统：将道路全线或一个标段所有数据一次性输入，主线、匝道可以存入一个文件，用路线名进行标识，一个项目文件可以包含任意多条路线。
电子水准仪数据处理及平差软件用户操作手册中铁二院工程集团有限责任公司二零零九年目录1引言 (1)1.1 编写目的 (1)1.2 背景 (1)2软件的功能和性能 (1)2.1 软件功能和适用范围 (1)2.1.1软件的主要功能有： (1)2.1.2软件的主要输出内容包括： (1)2.2 软件的性能 (2)3运行环境 (2)3.1 硬件设备 (2)3.2 支持软件 (2)3.3 数据存储 (2)4软件安装说明 (3)5“电子水准仪数据处理及平差软件”使用说明 (3)5.1选择工作路径 (3)5.2“电水数据处理”菜单 (4)5.2.1设置转换参数 (4)5.2.2生成高差文件 (5)5.2.3生成平差文件 (6)5.2.4输出观测手簿 (6)5.3“高程平差处理”菜单 (6)5.3.1选择平差文件 (7)5.3.2闭合差计算 (7)5.3.3网平差处理 (8)5.4“结果显示”菜单 .......................................................................... 错误!未定义书签。
6“电子水准仪数据处理与平差软件”文件说明 (8)1引言1.1编写目的《“电子水准仪数据处理及平差软件”用户操作手册》是高速铁路沉降观测评估软件之一“电子水准仪数据处理及平差软件”的使用说明，能够指导测量技术人员正确使用“电子水准仪数据处理及平差软件”。
1.2背景为了满足高速铁路线下沉降变形观测与评估的需要，适应铁路施工与评估单位对其数据处理的要求，中铁二院工程集团有限责任公司研制了自主版权的“电子水准仪数据处理及平差软件”。
2软件的功能和性能2.1软件功能和适用范围电子水准仪数据处理及平差软件，是专为我国高速铁路线下沉降观测评估而设计的电子水准仪数据处理与高程平差计算软件。
2.1.1软件的主要功能有：1、根据需要选择工作路径；2、根据设置生成高差文件；3、生成平差文件；4、输出观测手簿；5、闭合环自动搜索与闭合差计算；6、网平差处理与成果输出；2.1.2软件的主要输出内容包括：1、可输出高程控制网测段实测高差数据；2、可输出网点高程平差值及其精度；3、可输出网点高差改正数、平差值及其精度；4、可输出高程控制网平差后的验后单位权中误差；5、可输出高程控制网外业观测手簿等。
2.2软件的性能结合电子水准仪使用可实现外业数据采集和与内业数据处理的一体化和自动化。
该软件具有功能全面、整体性能好、自动化程度高、通用性强等特点，能满足高速铁路线下沉降观测数据处理的要求。
3运行环境3.1硬件设备“电子水准仪数据处理及平差软件”是基于WIN2000/XP/Vista操作系统开发的内业数据处理与平差计算软件，其要求硬件环境条件如下：·内存≥256MB·CPU主频≥1.0GHZ·硬盘剩余容量≥1.0G3.2支持软件“电子水准仪数据处理及平差软件”在Windows 2000/XP 操作系统下运行，且要求首先安装Microsoft .Net Compact Framework 2.0；在Windows 2000/XP/Vista操作系统下，“电子水准仪数据处理及平差软件”的“输出观测手簿”功能均要求用户微机上安装Microsoft office Excel 2003软件或更高版本的Excel软件。
3.3数据存储软件均在与原始观测文件相同的位置进行数据处理与保存，数据存储格式为文本格式。
4软件安装说明略5“电子水准仪数据处理及平差软件”使用说明5.1选择工作路径“电子水准仪数据处理及平差软件”是按Windows管理文件夹与文件的模式进行的，所有的操作是在所选定的文件夹中进行的。
这样做的优点是方便用户使用，便于存档和调阅及工作路径的选择。
“电子水准仪数据处理及平差软件”的项目会涉及到许多文档，根据一定的命名规则，系统会调用相应的文档进行处理。
使用“电子水准仪数据处理及平差软件”的第一步就是选择要进行操作的工作路径，并在此路径下进行数据处理操作。
用以下方法之一选择工作路径：（1）选择菜单打开/选择工作路径；（2）在选择作业工具栏中，选择作业路径/选择工作路径。
选择此项，弹出如图5.1所示窗口。
选择工作路径步骤：1)在浏览文件夹窗口中，选择要进行操作的文件夹。
2)点击确定。
这样就把所选择的文件夹及所有子文件夹与文件全部以树形窗口显示在软件右侧的文件列表中，供用户进行管理与操作。
图5.1 选择工作路径窗口5.2“电水数据处理”菜单“电水数据处理”菜单包括：设置转换参数、生成高差文件、生成平差文件、输出观测手簿。
“电水数据处理”菜单形式参见下图5.2。
图5.2 电水数据处理菜单5.2.1设置转换参数设置转换参数的功能包括：选择观测文件、选择/输入基准点高程、设置观测方式。
用以下方法之一打开设置处理参数对话框：（1）选择菜单电水数据处理/设置转换参数；（2）在选择作业工具栏中，选择电水数据处理/设置处理参数。
选择此项，弹出如图5.2.1所示窗口。
图5.2.1 设置转换参数1）在“选择观测文件”窗口选择要进行处理的观测文件，包括Trimble Dini 系列与Leica DNA系列电子水准仪的原始观测文件，软件会根据文件后缀名的自动选择仪器类型。
2）在“输入基准点”高程窗口中输入线路中需要的基准点高程数据，文件名可以不用输入，软件可根据原始观测文件名自动命名；用户也可以选择已存在的控制点文件，软件会自动保存在与原始观测文件相同的路径下，并重新命名，用户不用更改。
控制点输入文件的格式为：控制点点号1，控制点高程（H1）-以m为单位控制点点号2，控制点高程（H2）-以m为单位……3）在“观测方式设置”窗口中选择原始观测文件中的数据类型设置，根据窗口提示进行设置即可。
5.2.2生成高差文件用以下方法之一生成平差文件：（1）选择菜单电水数据处理/生成高差文件。
（2）在选择作业工具栏中，点击电水数据处理/生成高差文件。
在所有设置完毕后，用户直接选择“生成高差文件”即可生成原始数据分析与提取过程文件，若有错误，软件会给出提示。
用以下方法之一生成平差文件：（1）选择菜单电水数据处理/生成平差文件。
（2）在选择作业工具栏中，点击电水数据处理/生成平差文件。
生成平差文件的格式为：控制点1，高程(m)控制点2，高程(m)……测段起点A1，终点A2，高差(m)，距离(km)测段起点B1，终点B2，高差(m)，距离(km)测段起点C1，终点C2，高差(m)，距离(km)……5.2.4输出观测手簿用以下方法之一生成平差文件：（1）选择菜单电水数据处理/输出观测手簿。
（2）在选择作业工具栏中，点击电水数据处理/输出观测手簿。
在所有设置完毕后，用户直接选择“输出观测手簿”，软件会自动调用Microsoft Excel并生成外业观测手簿；若观测过程中有超限的情况，手簿中会给出超限提示。
5.3“高程平差处理”菜单“高程平差处理”菜单包括：选择平差文件、闭合差计算、网平差处理。
“高程平差处理”菜单形式参见下图5.3。
图5.3 高程数据平差菜单选择平差文件为平差必要设置，即用户在平差之前必须选择要进行平差的文件。
用以下方法之一添加平差文件：（1）选择菜单高程平差处理/选择平差文件；（2）在选择作业工具栏中，选择高程平差处理/选择平差文件。
选择此项，弹出如图5.3.1所示窗口。
图5.3.1 选择平差文件窗口5.3.2闭合差计算选择平差文件以后，就可以利用闭合差计算功能，对观测数据进行闭合差计算和检查。
此功能的作用，是检查高程控制网中闭合环闭合差的大小和探测所导入的观测值中是否含有粗差。
用以下方法之一可进行闭合差计算：（1）选择菜单高程平差处理/闭合差计算；（2）在选择作业工具栏中，选择高程平差处理/闭合差计算。
选择此项，弹出闭合差计算的结果。
5.3.3网平差处理网平差处理是对所选择的平差文件进行平差，并输出平差结果。
平差结果包括：测段实测高差数据统计、高程平差值及其精度、高差平差值及其精度、高程控制网总体信息等。
用以下方法之一进行高程网平差处理：（1）选择菜单高程平差处理/网平差处理；（2）在选择作业工具栏中，选择高程平差处理/网平差处理。
选择此项，弹出高程网平差处理的结果。
注：在“网平差处理”中的成果文件输出中，可以对观测文件的观测点名进行修正，用户根据提示进行操作即可。
6“电子水准仪数据处理与平差软件”文件说明“电子水准仪数据处理与平差软件”中的文件说明：demo.DAT (Trimble DINI数字水准仪观测文件)demo.GSI (Leica DNA数字水准仪观测文件)demo.hdf (高差文件)demo.in1 (高程平差文件)demo.xls (观测手簿文件)demo.BM1 (控制点高程文件)demo.in1 (高程平差文件)demo.gco (闭合差计算结果文件)demo.ou1 (高程网平差结果文件)demo.our (高程平差成果文件)demo.dyb (点号修正对应表)备注：本页中demo为原始观测文件名（各种文件类型名可能不同）。
