网络编程课程设计(局域网信息广播)

  • 格式：docx
  • 大小：133.60 KB
  • 文档页数：15

1、引言 (2)1.1课程设计目的 (2)1.2课程设计要求 (2)1.3编程环境 (2)2、需求分析 (3)2.1开发背景 (3)2.2功能要求 (3)3、相关协议及原理 (4)3.1 UDP协议 (4)3.2客户机/服务器模式 (4)3.3基本套接字 (4)4、系统设计 (7)4.1 设计思想 (7)4.2系统功能 (7)4.3系统架构 (7)4.4 模块设计 (7)5、详细设计与实现 (9)5.1 服务器端 (9)5.2客户端： (10)5.3 窗口截图 (12)6、总结： (14)7、参考文献： (15)1、引言网广播系统是典型的企业信息管理系统,其开发主要包括后台数据库的建立和维护以及前端应用程序的开发两个方面。

对于前者要求建立起数据一致性和完整性强、数据安全性好的库。

而对于后者则要求应用程序功能完备,易使用等特点。

基于VC的局域网广播系统介绍了如何使用组播（多点广播）这种相当新的技术以实现C/S模式的广播，以及基于UDP（用户数据报协议）的传输方式是怎样进行数据传输的，它的速度、安全性以及与基于TCP的通信有何不同。

1.1课程设计目的用我们所学过的知识，以达到巩固所学知识，提高我们思考问题、分析问题和解决问题能力的目的。

学会基于VC6.0 的程序开发的环境搭建与配置，并在实际运用中学习和掌握VC程序开发的全过程。

进一步熟悉掌握VC++程序设计语言的基础内容，如用户图形界面设计、VC多线程编程、基于Socket程序的设计、文件和网络输入输出流编程等通过亲自动手写程序，一方面拓展知识面，一方面锻炼调试能力。

1.2课程设计要求通过对基于局域网的消息广播系统的设计，熟悉UDP协议以及套节字编程原理；性能，熟悉VC及Socket/ServerSocket编程方法，理解C/S工作模式。

按要求编写课程设计报告书，培养一定的自学能力和独立分析问题、解决问题的能力。

包括学会自己分析解决问题的方法，对设计中遇到的问题，能通过独立思考、查阅工具书、参考文献，寻找解决方案。

1.3编程环境Microsoft Visual C++是Microsoft公司推出的开发Win32环境程序，面向对象的可视化集成编程系统。

它不但具有程序框架自动生成、灵活方便的类管理、代码编写和界面设计集成交互操作、可开发多种程序等优点，而且通过简单的设置就可使其生成的程序框架支持数据库接口、OLE2，WinSock网络、3D控制界面。

Visual C++ 6.0集成了MFC6.0，于1998发行。

发行至今一直被广泛地用于大大小小的项目开发。

但是，这个版本在WindowsXP下运行会出现问题，尤其是在调试模式的情况下（例如：静态变量的值并不会显示）。

这个调试问题可以通过打一个叫“Visual C++ 6.0Processor Pack”的补丁来解决。

奇怪的是，这个网页强调用户也必须运行Windows 98、Windows NT4.0、或Windows 2000。

2、需求分析2.1开发背景广播系统具有实用性、经济性、便捷性等特点，广泛应用于各种公共场合，如进行全校的公共广播、课间操、召开全校大会等。

利用传统广播的概念，将其与网络连接起来，即可实现网络资源共享，典型的例子如：网络教学。

在网络越来越发达的今天,人们对网络的依赖越来越多,越来越离不开网络, 基于VC6.0的局域网广播系统能更方便的在局域网中传递信息，因此产生了制作一个局域网的广播系统；而且通过制作该程序还能更好的学习网络软件编程知识.2.2功能要求实现一个局域网环境下的文件的广播以及接收系统：一行一行读取文件然后广播,同一子网掩码下的的用户都可以接收并查看。

3、相关协议及原理3.1 UDP协议用户数据报协议（UDP）是 OSI 参考模型中一种无连接的传输层协议，提供面向事务的简单不可靠信息传送服务。

是一个简单的面向数据报的传输层协议，IETF RFC 768是UDP的正式规范。

UDP 协议基本上是 IP 协议与上层协议的接口。

UDP 协议适用端口分别运行在同一台设备上的多个应用程序。

由于大多数网络应用程序都在同一台机器上运行，计算机上必须能够确保目的地机器上的软件程序能从源地址机器处获得数据包，以及源计算机能收到正确的回复。

这是通过使用 UDP 的“端口号”完成的。

例如，如果一个工作站希望在工作站128.1.123.1 上使用域名服务系统，它就会给数据包一个目的地址128.1.123.1 ，并在 UDP 头插入目标端口号 53 。

源端口号标识了请求域名服务的本地机的应用程序，同时需要将所有由目的站生成的响应包都指定到源主机的这个端口上。

UDP 端口的详细介绍可以参照相关文章。

3.2客户机/服务器模式在TCP/IP网络中两个进程间的相互作用的主机模式是客户机/服务器模式(Client/Server model)。

该模式的建立基于以下两点：1、非对等作用；2、通信完全是异步的。

客户机/服务器模式在操作过程中采取的是主动请示方式：首先服务器方要先启动，并根据请示提供相应服务：（过程如下）1、打开一通信通道并告知本地主机，它愿意在某一个公认地址上接收客户请求。

2、等待客户请求到达该端口。

3、接收到重复服务请求，处理该请求并发送应答信号。

4、返回第二步，等待另一客户请求5、关闭服务器。

客户方：1、打开一通信通道，并连接到服务器所在主机的特定端口。

2、向服务器发送服务请求报文，等待并接收应答；继续提出请求……3、请求结束后关闭通信通道并终止。

3.3基本套接字为了更好说明套接字编程原理，给出几个基本的套接字：1、创建套接字——socket()功能：使用前创建一个新的套接字格式：SOCKET PASCAL FAR socket(int af,int type,int procotol); 参数：af: 通信发生的区域type: 要建立的套接字类型procotol: 使用的特定协议2、指定本地地址——bind()功能：将套接字地址与所创建的套接字号联系起来。

格式：int PASCAL FAR bi nd(SOCKET s,const struct sockaddr FAR * name,int namelen);参数：s: 是由socket()调用返回的并且未作连接的套接字描述符（套接字号）。

其它：没有错误，bind()返回0，否则SOCKET_ERROR地址结构说明：struct sockaddr_in{short sin_family;//AF_INETu_short sin_port;//16位端口号，网络字节顺序struct in_addr sin_addr;//32位IP地址，网络字节顺序char sin_zero[8];//保留}3、建立套接字连接——connect()和accept()功能：共同完成连接工作格式：int PASCAL FAR connect(SOCKET s,const struct sockaddr FAR * name,int namelen);SOCKET PASCAL FAR accept(SOCKET s,struct sockaddr FAR * name,int FAR * addrlen);参数：同上4、监听连接——listen()功能：用于面向连接服务器，表明它愿意接收连接。

格式：int PASCAL FAR listen(SOCKET s, int backlog);5、数据传输——send()与recv()功能：数据的发送与接收格式：int PASCAL FAR send(SOCKET s,const char FAR* buf,int len,int flags);int PASCAL FAR recv(SOCKET s,const char FAR * buf,int len,int flags);参数：buf:指向存有传输数据的缓冲区的指针。

6、多路复用——select()功能：用来检测一个或多个套接字状态。

格式：int PASCAL FAR select(int nfds,fd_set FAR * readfds,fd_set FAR * writefds,fd_set FAR * exceptfds,const struct timeval FAR * timeout);参数：readfds:指向要做读检测的指针writefds:指向要做写检测的指针exceptfds:指向要检测是否出错的指针timeout:最大等待时间7、关闭套接字——closesocket()功能：关闭套接字s格式：BOOL PASCAL FAR closesocket(SOCKET s);4、系统设计4.1 设计思想整个系统分为广播发送端和接收端，发送端发送数据信息到多播组。

接受端可以选择接收与不接收，服务器端是信息的中心。

服务器端可以打开指定的文件，通过定时器不断发送信息，同时可以自己显示正在发送和已发送的信息。

客户端则可以选择接收和停止接收，同时显示接收到的内容。

本课程设计按照系统的具体功能要求，首先应用Socket编程创建客户端和服务器端，每个接收端就会相应的创建一个线程，它们之间通过这个连接来实现数据通信；然后在发送端和接收端设置一个监听器，用于监听发出的消息。

并根据消息做出不同的动作。

4.2系统功能该系统实现了局域网内部的信息广播，,同一子网掩码下的用户都可以接收并查看。

发送端发送的信息。

发送端可以开始发送和停止发送，接收端也可以接收和停止接收，两端都可以显示发送的信息。

4.3系统架构（1）选择用户数据报协议UDP，使用VC的socket编程机制，分别建立发送端与接收端，自己可以设定主机的地址。

（2）分别设计发送端与接收器端的界面，并使用MFC程序用户界面的开发工具包Swing进行窗体界面的布局，以及实现部分窗口事件的相应。

4.4 模块设计（1）广播发送端:主要实现向各个接收端发布广播消息。

1、选择要发送的文件：可以选择路径。

2、发送信息：运用MulticastSocket多播数据报套接字类用于发送和接收 IP 多播包。

设置Timer计时器在指定时间间隔触发一个或多个 ActionEvent。

3、显示消息：显示发送的内容和已发送的内容。

主要用BufferedReader(Reader in)创建一个使用默认大小输入缓冲区的缓冲字符输入流用来每次显示一行正发送的内容。

显示已发送的内容则要使用append(String str) 将给定文本追加到文本区的当前文本。

（2）客户端：主要实现接收发送端发送的消息，和发送端一样可以显示已接收的信息内容。

和接受端得一个重要的区别在于它不需要打开一个文件，代码要简单一点。

合集下载

网络编程基础网络课程设计

网络编程基础网络课程设计

网络编程基础网络课程设计网络编程是计算机科学领域中的一门重要学科，它涉及到通过网络进行数据传输和通信的技术和方法。

在当今信息化时代，网络编程的知识和技能已经成为了计算机专业学生必备的技能之一。

为了帮助学生更好地掌握网络编程的基础知识和技术，设计了一门网络编程基础的网络课程。

一、课程简介网络编程基础网络课程是一门针对计算机专业学生开设的基础课程。

通过本课程的学习，学生将能够了解和掌握常见的网络编程概念、协议和技术，并能够应用所学知识进行简单的网络程序开发。

二、课程目标本课程的主要目标是让学生能够：1. 掌握基本的网络编程概念和原理；2. 理解TCP/IP协议族的工作原理；3. 使用常见的网络编程框架进行程序开发；4. 能够进行网络通信的调试和故障排查。

三、课程内容1. 网络编程概述- 网络编程的定义和意义- 常见的网络编程应用领域2. TCP/IP协议基础- TCP/IP协议分层结构- IP地址和子网掩码- 网络字节序3. Socket编程- Socket的概念和使用- Socket编程模型- 客户端和服务器端的Socket编程4. 网络编程框架- Java网络编程框架- Python网络编程框架- C++网络编程框架5. 网络调试与故障排查- 网络调试工具的使用- 常见网络故障排查方法四、教学方法1. 理论讲授：通过课堂讲解，向学生介绍网络编程的基本概念和原理。

2. 实践操作：设计网络编程实验，让学生动手实践并开发简单的网络应用程序。

3. 案例分析：引入真实案例，帮助学生理解网络编程在实际应用中的作用和重要性。

4. 讨论交流：组织学生进行小组讨论，分享经验和解决问题。

五、考核方式1. 平时成绩：包括课堂参与和实验报告。

2. 期末考试：对学生的网络编程理论知识进行考查。

3. 项目实践：要求学生独立完成一个网络编程项目，并提交项目报告和演示。

六、参考书目1. 《计算机网络》第7版，谢希仁著，电子工业出版社；2. 《网络编程与Unix网络API》卷1，Stevens W.R.著，机械工业出版社；3. 《Python网络编程实战》第3版，胡松涛著，清华大学出版社。

《网络编程技术》计算机网络课程设计

《网络编程技术》计算机网络课程设计

课程设计的任务包括
根据实际需求，选择合适的网络协议和技术，进行网络系统的设计和实现；解决 系统设计和实现过程中遇到的问题；对所设计的网络系统进行测试和优化，确保 其性能和稳定性；撰写设计报告，对整个设计过程进行总结和反思。
02

网络编程是指利用编程语言和网 络协议开发网络应用程序的过程。
计算机网络课程设计
目录
• 引言 • 网络编程技术概述 • TCP/IP协议族 • 网络编程实践 • 课程设计案例分析 • 总结与展望
01
引言
课程设计的目的和意义
计算机网络课程设计是计算机科学与技术专业的重要实践环节，旨在加深学生对计 算机网络原理、协议和技术的理解，培养其解决实际问题的能力。
通过课程设计，学生可以综合运用所学的理论知识，进行网络系统的规划、设计、 实现和测试，提高其动手能力和创新思维。
Socket编程可以实现不 同计算机之间的通信。
Socket编程涉及到IP地 址和端口号的绑定，以 及数据的发送和接收等
操作。
Socket编程提供了多种 协议的支持，如TCP、 UDP等，可以根据实际 需求选择合适的协议进
行开发。
TCP和UDP编程实现
TCP（传输控制协议）是一种面向连接的协议， 提供可靠的数据传输服务，能够保证数据的有 序、可靠传输。
其他一些辅助协议。
TCP/IP协议族使得不同的计算机系统能够相互通信，实现了互
03
联网的全球互联。
TCP协议的工作原理
1
TCP是一种面向连接的协议，它通过“三次握手 ”建立连接，并在数据传输结束后通过“四次挥 手”关闭连接。
2
TCP提供了一种可靠的、有序的和错误校验的数 据传输方式，通过数据包的编号、确认、重传和 流量控制等技术实现。
c网络编程的课程设计

c网络编程的课程设计

c 网络编程的课程设计一、课程目标知识目标：1. 让学生理解网络编程的基本概念，掌握套接字编程的基础知识。

2. 学会使用至少一种编程语言（如Python）进行网络编程，实现客户端与服务器之间的通信。

3. 了解网络协议的基本原理，如TCP/IP协议，并能在实际编程中正确运用。

技能目标：1. 培养学生独立编写网络程序的能力，能根据需求设计和实现简单的网络应用。

2. 培养学生运用所学知识解决实际问题的能力，如网络通信中的异常处理、数据传输优化等。

3. 提高学生的团队协作能力，能在小组项目中分工合作，共同完成网络编程任务。

情感态度价值观目标：1. 培养学生对网络编程的兴趣，激发学习积极性，提高自主学习能力。

2. 培养学生具备良好的编程习惯，注重代码规范和优化，提高代码质量。

3. 培养学生的创新精神，敢于尝试新技术和新方法，为我国网络技术的发展贡献力量。

分析课程性质、学生特点和教学要求，本课程目标旨在让学生掌握网络编程的基本知识和技能，培养学生具备实际编程能力和团队协作精神。

通过本课程的学习，学生将能够独立设计和实现简单的网络应用，为今后的学习和工作打下坚实基础。

同时，注重培养学生的编程兴趣和创新精神，提高我国网络技术人才的素质。

和二、教学内容教学内容围绕课程目标进行选择和组织，确保科学性和系统性。

主要包括以下几部分：1. 网络编程基本概念：介绍网络编程的目的、意义和基本原理，如IP地址、端口号、网络协议等，为学生打下网络编程的基础。

2. 套接字编程：详细讲解套接字的原理和使用方法，包括TCP和UDP协议的套接字编程，以及客户端与服务器之间的通信过程。

3. 编程语言实践：以Python语言为例，教授学生如何利用套接字库进行网络编程，实现简单的客户端和服务器程序。

4. 网络协议原理：介绍TCP/IP协议栈的基本原理，重点讲解IP、TCP、UDP 等协议的工作机制。

5. 网络编程实例分析：分析经典网络编程案例，如聊天室、文件传输等，让学生了解实际应用场景。

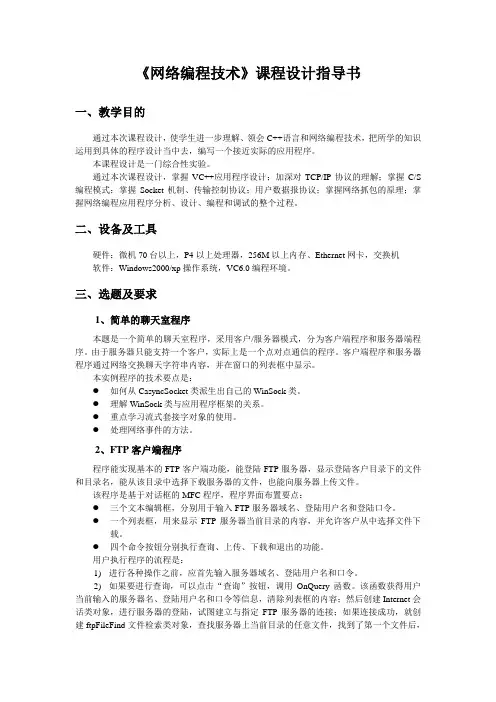

《网络编程技术》课程设计指导书
