挖坑灌砂法测定压实度

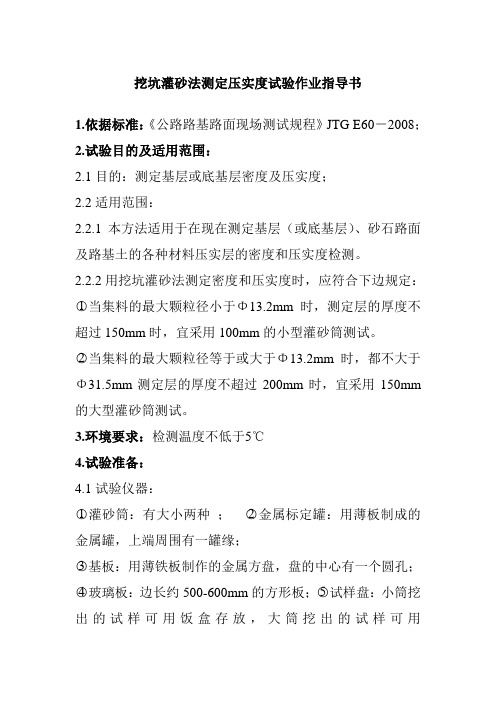

挖坑灌砂法测定压实度试验作业指导书1.依据标准：《公路路基路面现场测试规程》JTG E60－2008；2.试验目的及适用范围：2.1目的：测定基层或底基层密度及压实度；2.2适用范围：2.2.1本方法适用于在现在测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度检测。

2.2.2用挖坑灌砂法测定密度和压实度时，应符合下边规定：○1当集料的最大颗粒径小于Φ13.2mm时，测定层的厚度不超过150mm时，宜采用100mm的小型灌砂筒测试。

○2当集料的最大颗粒径等于或大于Φ13.2mm时，都不大于Φ31.5mm测定层的厚度不超过200mm时，宜采用150mm 的大型灌砂筒测试。

3.环境要求：检测温度不低于5℃4.试验准备：4.1试验仪器：○1灌砂筒：有大小两种；○2金属标定罐：用薄板制成的金属罐，上端周围有一罐缘；○3基板：用薄铁板制作的金属方盘，盘的中心有一个圆孔；○4玻璃板：边长约500-600mm的方形板；○5试样盘：小筒挖出的试样可用饭盒存放，大筒挖出的试样可用300mm*500mm*40mm的搪瓷盘存放；○6天平或台秤：称量10~15kg，感量不大于1g。

用于含水率测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g；○7含水率测定器具：如铝盆、烘箱等；○8量砂：粒径0.30~0.60mm清洁干燥的砂，约20~40kg。

使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡；○9盛砂的容器：10其它：凿子、螺丝刀、铁锤、长把勺、长把小塑料筒等；○簸箕、毛刷等。

4.2准备工作：4.2.1按现行试验方法对检测对象试样用同种材料进行击实试验，得到最大干密度ρc及最佳含水率。

4.2.2按第2.2.2条的规定用适宜的灌砂筒。

4.2.3按下列步骤标定灌砂筒下部圆锥体内砂的质量：○1在灌砂筒筒口高度上，向灌砂筒内装砂至距筒顶的距离15mm左右为止。

称取装入筒内砂的质量m1，准确至1g。

_挖坑灌砂法测定压实度试验方法挖坑灌砂法是常用的一种测定地基压实度的试验方法。

该方法通过在试验坑中灌入一定数量的砂土，然后根据灌砂的厚度和重量来计算压实度。

下面详细介绍挖坑灌砂法的试验方法。

试验准备：1.首先选取一块代表性的土样，准备一个试验坑。

试验坑应符合当前的土质要求和试验的目的。

2.确定试验坑的尺寸和深度，通常试验坑的尺寸为1米乘以1米，深度为0.5米。

3.准备一定数量的砂土，砂土应具有良好的流动性和填充性。

4.准备试验设备，包括灌装砂土的容器、称重设备、测量工具等。

试验步骤：1.在试验坑的底部进行初拓坑面，使其水平和光滑。

2.将试验坑两边压实并夯实，以确保试验坑的侧壁为坚硬和垂直状态。

3.进行第一次灌砂试验。

将砂土从灌装砂土的容器中连续均匀地倒入试验坑中，直到达到一定高度。

4.在灌砂过程中需用铁棍轻轻振敲试验坑的侧壁，以使砂土在坑底和坑壁间充分贴合和填充。

5.灌砂完成后，用尺子测量砂土的厚度，并记录下来。

6.使用称重设备称量灌入的砂土的重量，并记录下来。

7.将试验坑中的砂土全部清空，准备进行下一次灌砂试验。

8.依次进行多次灌砂试验，通常进行3-5次，以获得更准确的结果。

9.计算压实度。

根据试验中记录的砂土厚度和重量数据，按照特定的公式计算压实度。

计算公式：压实度（%）=（灌砂容器中砂土的重量-试验坑内的湿土重量）/干土重量×100试验注意事项：1.灌砂过程中要保证试验坑的侧壁光滑且坚固，以确保砂土能够充分填充试验坑。

2.砂土的灌装应均匀连续，不能有太大间隙。

3.砂土的灌装过程中，需轻轻振敲试验坑的侧壁，以保证砂土的填充性。

4.砂土的重量应准确称重，以保证计算的准确性。

5.在进行多次试验时，需在每次试验之前仔细清空试验坑，保证灌入的砂土数量和质量准确。

总结：挖坑灌砂法是一种简单实用且常用的测定地基压实度的试验方法。

通过严格按照试验步骤和注意事项进行操作，可以较为准确地获得地基的压实度数据，为地基工程设计和施工提供科学依据。

挖坑灌砂法测定压实度实验规程1 目的和适用范围1.1 本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。

1.2 用挖坑灌砂法测定密度和压实度时，应符合下列规定：（1）当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试。

（2）当集料的最大粒径等于或大于13.2mm，但不大于31.5mm，测定层的厚度不超过200mm时，应用φ150mm的大型灌砂筒测试。

2 仪具与材料技术要求本试验需要下列仪具与材料：（1）灌砂筒：有大小两种，根据需要采用。

型式和主要尺寸见图1及表1。

当尺寸与表中不一致，但不影响使用时，亦可使用。

储砂筒筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。

在储砂筒筒底与漏斗顶端铁板之间设有开关。

开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。

．图1 灌砂筒和标定罐（尺寸单位：mm）（2）金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。

（3）基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。

（4）玻璃板：边长约500--600mm的方形板。

（5）试样盘：小筒挖出的试样可用饭盒存放。

大筒挖出的试样可用300mm×500mm×400mm的搪瓷盘存放。

（6）天平或台秤：称量10--15kg，感量不大于1g。

用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。

（7）含水量测定器具：如铝盒、烘箱等。

，使40kg－20清洁干燥的砂，约0.6mm～0.3）量砂：粒径8（．用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。

（9）盛砂的容器：塑料桶等。

_挖坑灌砂法测定压实度试验方法挖坑灌砂法是一种常用的测定土壤压实度的试验方法，适用于各种土壤类型。

下面将详细介绍挖坑灌砂法的试验方法。

一、试验原理挖坑灌砂法是通过填充给定体积的砂来测定土壤的压实度。

试验时，首先将一个规定体积的坑挖出，然后在坑中灌入一定数量的干砂，再计算砂的体积，从而得到土壤的压实度。

二、试验步骤1.准备工作：a.清理试验场地，确保坑底平整。

b.确定试验点，根据需要测定的范围和具体情况选择。

c.准备试验仪器和材料，包括铁锹、铁锹头、刷子、量筒、计时器等。

2.挖坑：a.使用铁锹挖出一个规定体积（通常为0.1m³）的坑，坑的形状可以是正方形、长方形或圆形，但必须保持坑底平整。

b.使用刷子清理坑内的杂物，并用量筒精确测量挖掉的土壤体积。

3.灌砂：a. 在坑底均匀铺设一层砂，厚度约为10cm。

b.使用量筒测量摆在坑旁的砂的初始体积。

c.使用计时器记录试验时间。

d.把砂均匀地倒入坑中，使其填满整个坑。

e.使用铁锹把坑顶部的砂均匀压实，以确保坑底与挖坑时的地面齐平。

f.使用量筒测量坑旁的砂的剩余体积。

4.结果计算：a.根据初始体积和剩余体积计算砂的体积变化。

b.根据砂的体积变化和坑的体积计算土壤的压实度。

三、注意事项1.在挖坑和灌砂过程中，要保持操作规范，避免影响试验结果。

2.砂的选择要符合试验要求，以确保试验的准确性。

3.在记录体积时要精确，避免误差。

4.注意安全操作，避免发生意外。

挖坑灌砂法测定压实度试验方法简单易行，但仍需操作人员具备一定的技术经验。

通过这种方法可以较为准确地测定土壤的压实度，为工程项目提供参考数据。

挖坑灌砂法测定压实度试验指导书1 目的和适用范围1.1 本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度，也适用于沥青表面处治、沥青贯入式路面层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。

1.2 用挖坑灌砂法测定密度和压实度时，应符合下列规定：（1）当集料的最大粒径小于15mm、测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试。

（2）当集料的最大粒径等于或大于15mm，但不大于40mm，测定层的厚度超过150mm,但不超过200mm时，应用φ150mm的大型灌砂筒测试。

2 仪具与材料技术要求本试验需要下列仪具与材料：（1）灌砂筒：有大小两种，根据需要采用。

型式和主要尺寸见图1及表1。

当尺寸与表中不一致，但不影响使用时，亦可使用。

储砂筒筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。

在储砂筒筒底与漏斗顶端铁板之间设有开关。

开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。

图1 灌砂筒和标定罐（尺寸单位：mm）（2）金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。

（3）基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。

（4）玻璃板：边长约500--600mm 的方形板。

（5）试样盘：小筒挖出的试样可用饭盒存放。

大筒挖出的试样可用300mm×500mm×400mm 的搪瓷盘存放。

（6）天平或台秤：称量10--15kg ，感量不大于1g 。

用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g 、0.1g 、1.0g 。

（7）含水量测定器具：如铝盒、烘箱等。

（8）量砂：粒径0.3－0.6mm 或0.25－0.5mm 清洁干燥的均匀砂，约20－40kg ，使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。

挖坑灌砂法测定压实度试验方法
挖坑灌砂法是一种用来测定土壤压实度的试验方法。

该方法通过在土壤表面挖掘一个规定尺寸的坑，并在坑底放置一个容量已知的容器，然后将一定体积的砂土通过一定高度的水冲击浇入坑中，测定所需时间，从而计算土壤的压实度。

具体的试验方法如下：
1.坑的挖掘：在待测土壤表面挖掘一个正方形或长方形的坑，坑的尺寸通常为边长为0.5米或0.3米的正方形，深度要根据待测土壤的类型和要求确定。

2.容器的安装：在坑的底部安装一个已知容积的容器，容器可以是一个圆柱形容器或类似形状的容器。

容器的容积通常为1000毫升或500毫升。

3.水的冲击：将一定体积的砂土放入一个容器中，然后将容器倒置，将砂土缓慢地浇入坑中，控制砂土的下落速度，避免空隙的形成。

浇沙完成后，移除容器，使砂土均匀分布在坑底。

4.测定时间：启动计时器，并记录从砂土开始进入坑底时刻到重力塌陷结束的时间，即砂土开始下降至停止下降的时间。

在实际操作中，可以通过听觉或视觉判断砂土的停止下降。

5.压实度计算：根据挖坑灌砂法的原理，可以得到一个压实度指数（DSI），计算公式如下：DSI=V/(A*t)，其中V是砂土的体积，A是坑底面积，t是降砂时间。

通过以上步骤进行试验后，可以得到土壤的压实度指数。

砂土的时间
越长，表示土壤的压实度越低，相反，时间越短，表示土壤的压实度越高。

T挖坑灌砂法测定压实度试验方法
以下是使用T挖坑灌砂法测定压实度的试验步骤：
1.准备工作：准备所需的试验设备和材料，包括挖坑工具（如铁锨、扁铲等）、水桶、干砂、灌砂器、液体测量器（如量筒）等。

2.选择试验地点：选择平整且无明显凹凸不平的试验地点，试验地面应干燥并没有其他杂质。

3.挖坑：使用挖坑工具挖掘一个规定深度（通常为0.5-1.0米）的试验坑。

坑的底部应水平且平整，以确保试验结果的准确性。

4.准备干砂：将一定量的干砂加入水桶中，利用液体测量器添加恒定量的水。

搅拌干砂和水，使其均匀混合，以获得适当的湿度。

5.灌砂：将准备好的干砂水浆倒入试验坑中，使用灌砂器将其均匀灌入。

灌砂时应注意控制流速，以避免过快或过慢引起测量误差。

6.压实：在灌入一定量的砂浆后，使用压实器（如压实棒）轻轻压实砂层。

压实的目的是消除空隙并增加土壤的密实度。

7.继续灌砂：灌入适量的砂浆，并对砂层进行压实，直到坑内的砂浆超出坑的边界。

8.确定压实度：测量在灌砂过程中使用的砂浆的重量和密度，并计算试验坑内土壤的压实度。

压实度可以通过计算干体积、湿体积和松散体积之间的关系来确定。

通过上述步骤，可以使用T挖坑灌砂法获得土壤的压实度参数。

这种方法简单易行，不需要复杂的设备，并且可以适用于各种类型的土壤。

然
而，在进行试验过程中，需要注意控制灌砂速度和灌入量，以确保试验结果的准确性。

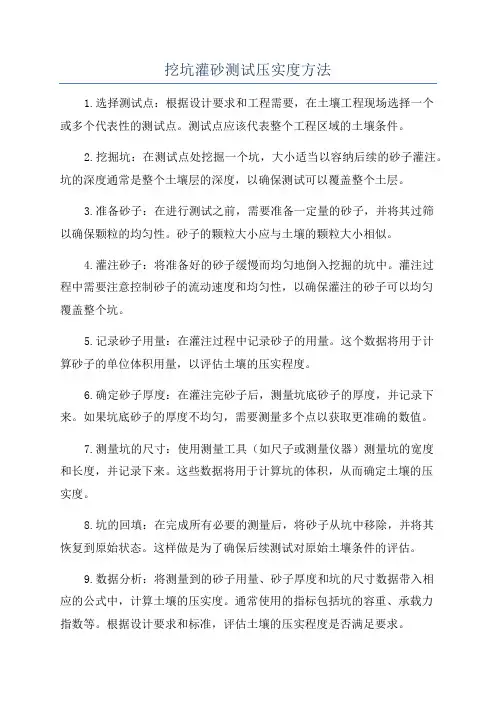

挖坑灌砂测试压实度方法1.选择测试点：根据设计要求和工程需要，在土壤工程现场选择一个或多个代表性的测试点。

测试点应该代表整个工程区域的土壤条件。

2.挖掘坑：在测试点处挖掘一个坑，大小适当以容纳后续的砂子灌注。

坑的深度通常是整个土壤层的深度，以确保测试可以覆盖整个土层。

3.准备砂子：在进行测试之前，需要准备一定量的砂子，并将其过筛以确保颗粒的均匀性。

砂子的颗粒大小应与土壤的颗粒大小相似。

4.灌注砂子：将准备好的砂子缓慢而均匀地倒入挖掘的坑中。

灌注过程中需要注意控制砂子的流动速度和均匀性，以确保灌注的砂子可以均匀覆盖整个坑。

5.记录砂子用量：在灌注过程中记录砂子的用量。

这个数据将用于计算砂子的单位体积用量，以评估土壤的压实程度。

6.确定砂子厚度：在灌注完砂子后，测量坑底砂子的厚度，并记录下来。

如果坑底砂子的厚度不均匀，需要测量多个点以获取更准确的数值。

7.测量坑的尺寸：使用测量工具（如尺子或测量仪器）测量坑的宽度和长度，并记录下来。

这些数据将用于计算坑的体积，从而确定土壤的压实度。

8.坑的回填：在完成所有必要的测量后，将砂子从坑中移除，并将其恢复到原始状态。

这样做是为了确保后续测试对原始土壤条件的评估。

9.数据分析：将测量到的砂子用量、砂子厚度和坑的尺寸数据带入相应的公式中，计算土壤的压实度。

通常使用的指标包括坑的容重、承载力指数等。

根据设计要求和标准，评估土壤的压实程度是否满足要求。

需要注意的是，这种方法只能提供对土壤的大致评估，不能替代更为精确的实验室测试。

因此，在进行工程设计和施工前，还需要进行更为详细和准确的土壤测试和分析。

挖坑灌砂法测定压实度试验方法
挖坑灌砂法测定压实度试验是一种常用的土壤力学试验方法，用于确
定土壤的压实程度。

下面是具体步骤：
1.在要测试的土壤表面，挖出一个深度为10厘米、直径为30厘米的坑。

2.将坑的底部用压实棒或铁板均匀敲实，保证坑底平整。

3.在坑的中间部分，高出坑底2-3厘米的部分用水泥封住，以避免砂
的渗透。

4.在坑的四周铺设1-2毫米大小的砾石和细沙，以保证坑的边缘和中
央的压实程度基本一致。

5.从高出坑边约10厘米的位置，开始从一侧用水管向坑内灌砂，每
次灌入约25千克左右，轻轻敲打水管以排除气泡。

6.灌入砂时要注意均匀顺序，避免在一侧灌入太多造成坑底凹陷。

7.在灌入砂的过程中，测量坑的深度，记录每次灌入砂的重量，直至
坑中砂面高出坑口约5厘米。

8.根据灌入的砂重量和坑的体积，计算出单位体积灌入的砂重量，即
为压实度。

9.将所得压实度和试验前土壤的干密度和水分含量一起记录，得到压
实度与土壤干度、含水量的关系。

需要注意的是，在进行挖坑灌砂法测定压实度试验时，灌砂应当均匀，每次灌入的重量应当相同，以保证试验结果的准确性。
