手工DIY功放电路

动手制作H i F i靓声甲类功放许多发烧友都乐于制作功放，但多局限于一些单片集成功放如LM1875、LM3885、LM4766、TDA7294等，用这些IC制作的功放其音质要好于市面上一些中、低档功放，但与一些高档Hi-Fi功放相比，音质仍有较大的差距。

这里推荐几款容易制作的靓声甲类功放电路以供参考。

其组成框图如图１所示。

该电路具有如下特点：１．采用板块积木式组合，可根据自身经济状况适当增减。

２．电压放大部分与电流放大部分分开设计、布版，便于烧友采用高、低压两组电源分开供电，可选择众多特色的后级电路搭配，也便于安装固定散热片，为发烧友摩机提供方便。

３．采用无大环负反馈设计，可进一步改善扬声器负反馈电动势对音质的影响。

限于篇幅，这里简介电压放大部分与电流放大部分。

以下均为双声道设计，仅给出一个声道的原理图，另一声道、电源与保护电路图略一、电压放大部分使用厂家提供的成品板。

该板双声道设计，采用双面镀金线路板制作，板上大量使用发烧器件，如五环金属膜电阻、ELNA发烧电容、音频专用高频管、低噪声恒流源专用场效应管等。

原理简图如图２所示。

使用孪生场效应管NPD5565输入，采用共源共基电路、有源负载及差分电路，与马兰士公司的HDAM模块电路及国内一些厂家生产的电压放大模块电路相比，本电路显得设计更趋于该电压放大板对电源适应范围较宽，±３５Ｖ～±６０Ｖ都可工作，建议电压放大部分供电采用并联式稳压电源，且比电流放大部分电压高出５Ｖ～１０Ｖ。

完善，音质也更理想。

二、电流放大部分有多种电流放大板可与上述电压放大板配套，下表列出所用功率管的部分参数供发烧友参考。

１．2SK2013／2SJ313推动３对2SK1529／J200，原理图如图３所示。

２．2SK2013／2SJ313推动３对2SC5200／2SA1943，原理图略，可参考图３，装配时只需把K1529／J200换为C5200／A1943即可。

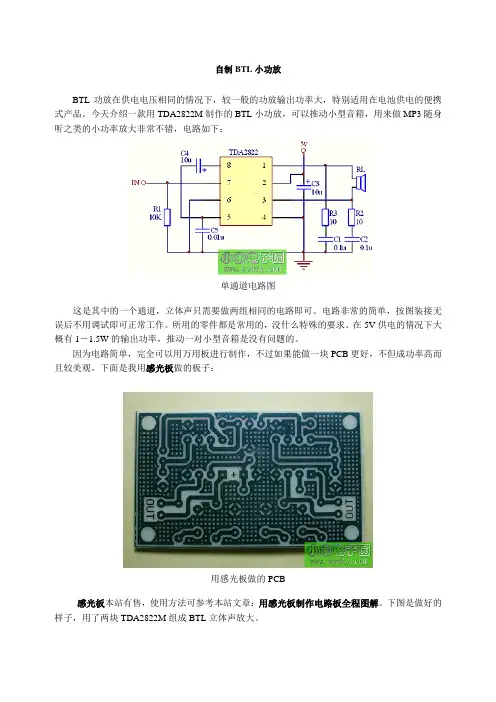

自制BTL小功放BTL功放在供电电压相同的情况下，较一般的功放输出功率大，特别适用在电池供电的便携式产品。

今天介绍一款用TDA2822M制作的BTL小功放，可以推动小型音箱，用来做MP3随身听之类的小功率放大非常不错，电路如下：单通道电路图这是其中的一个通道，立体声只需要做两组相同的电路即可。

电路非常的简单，按图装接无误后不用调试即可正常工作。

所用的零件都是常用的，没什么特殊的要求。

在5V供电的情况下大概有1－1.5W的输出功率，推动一对小型音箱是没有问题的。

因为电路简单，完全可以用万用板进行制作，不过如果能做一块PCB更好，不但成功率高而且较美观。

下面是我用感光板做的板子：用感光板做的PCB感光板本站有售，使用方法可参考本站文章：用感光板制作电路板全程图解。

下图是做好的样子，用了两块TDA2822M组成BTL立体声放大。

做好的立体声BTL小功放板555系列制作－触摸式照明灯延迟开关（1）本节介绍的触摸式照明灯延时开关，使用时只要用手摸一下开关上的触摸电极片，电灯就会点亮，延迟一段时间后，电灯自行熄灭。

电路原理触摸式照明灯延迟开关电路如下图所示，电路由555时基电路、电源电路、晶闸管开关电路等几部分组成。

触摸式照明灯延迟开关（1）555时基电路A结成典型的单稳态工作模式，其暂态时间由R3、C3的数值决定。

电源电路由二极管VD1、稳压管VS及阻容元件R1、C1、C2组成，属典型的电容降压整流稳压电路，接通220V交流电压后，C2两端可输出12V左右的直流电压，供给时基电路用电。

触摸电路由触摸电极片M、二极管VD2及电阻R4构成。

平时电路处于稳态时，555时基电路的3脚输出低电平，双向晶闸管VTH因无触发电流而处于关断态，照明灯EL不亮。

当人手触碰电极片M时，人体感应的杂波信号经R4注入555的触发端2脚，并经VD2整流得到负脉冲触发信号使555时基电路翻转进入暂态，3脚突变为高电平，经R2加到VTH的门极，使VYH开通，EL便点亮发光。

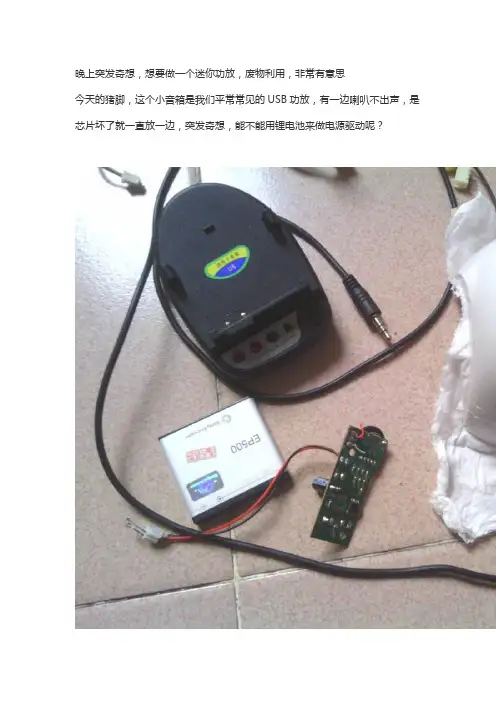

晚上突发奇想，想要做一个迷你功放，废物利用，非常有意思
今天的猪脚，这个小音箱是我们平常常见的USB功放，有一边喇叭不出声，是芯片坏了就一直放一边，突发奇想，能不能用锂电池来做电源驱动呢？
坏一边功放的主板，不过还能用啊
原装索爱电池，1200MAH，10年产，不知道现在时机容量还有多少，感觉驱
动功放几个小时还是没问题
开关，哇咔咔，感觉好有创意
万能的胶枪！！！
充电接口
以下就是内部接线，感觉好乱，不过没所谓
s上机测试，一切正常，音量大，音质差
最爱胶枪，不想挖洞了，麻烦而且不好看，边边封上纸巾，保持密封，增强低音
成品就这样了~~。

动手制作再造hood jlh 1969M小甲类功放教程方法制作图纸科技小制作新满多讲1969M之前，得讲一下JOHN LINSLEY HOOD 1969这个经典线路。

线路原形如下：John Linsley Hood 在1969年发表了这个电路，10W纯甲类功放，电路很简单，每声道由4只晶体管构成，虽然功率不大，但音色优美，吸引了不少DIY爱好者。

里不得不说一下老哥DIY过的1969。

小风扇起到一定的散热作用A10的格局搭焊在电路板上的零件功放的输出电容，有7个并联在一起一个不太大的变压器军工钽电容输入插口喇叭接线柱John Linsley Hood 的1969 电路简洁，易于制作，音色也不错，因此衍生了许多个版本的1969。

1969M就是其中的一个。

某高人根据1969设计的1969M（1969MOS）电路如下，因为末级改为场效应管，因此简称1969M，此版本可以工作在AB类，意味着不用那么大的工作电流，功率也比1969大。

而原形的1969只能工作在纯甲类，效率低，只有10W 的输出，电流大，更需要体积不小的散热片。

为了做好1969M，于是把线路做了一次仿真，按照现有的条件，如电压，使用的管子进行测试，调整参数，使谐波失真达到最小。

仿真软件是大名鼎鼎的Multisim！！！这是DIY烧友电脑上必装软件，如果你没有，那就OUT了啊。

Multim 10 启动画面Multim 10 工作界面。

看上去好像很专业。

不过玩几下基本上就能掌握。

新完成的1969M电源滤波用两只25V15000U的电容串联，没办法，单只的耐压不够啊。

内部图实际应用的电路图。

说明一下图中红色圈起来的部分Cin，这个电容消除输入端可能出现的超高频。

R1，偏置部分采用原1969的结构，这个电阻太大了中点电压不是电源的一半，小了开机冲击声大，本人用10K，开机有“嘣”的一声，不过能接受。

R2，这个电阻取值大小会影响工作点，也会影响声音，小了声音单薄，太大了失真大，我这里取5K，感觉低频比较饱满，听上去挺舒服的。

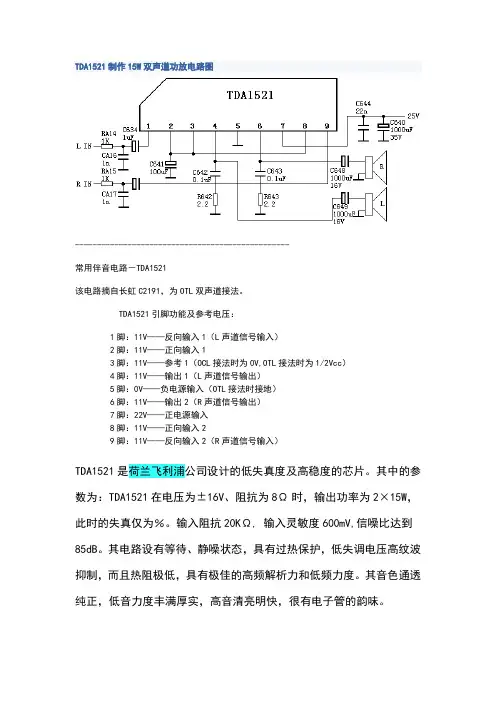

TDA1521制作15W双声道功放电路图-------------------------------------------------常用伴音电路－TDA1521该电路摘自长虹C2191，为OTL双声道接法。

TDA1521引脚功能及参考电压：1脚：11V——反向输入1（L声道信号输入）2脚：11V——正向输入13脚：11V——参考1（OCL接法时为0V,OTL接法时为1/2Vcc）4脚：11V——输出1（L声道信号输出）5脚：0V——负电源输入（OTL接法时接地）6脚：11V——输出2（R声道信号输出）7脚：22V——正电源输入8脚：11V——正向输入29脚：11V——反向输入2（R声道信号输入）TDA1521是荷兰飞利浦公司设计的低失真度及高稳度的芯片。

其中的参数为：TDA1521在电压为±16V、阻抗为8Ω时，输出功率为2×15W，此时的失真仅为％。

输入阻抗20KΩ, 输入灵敏度600mV,信噪比达到85dB。

其电路设有等待、静噪状态，具有过热保护，低失调电压高纹波抑制，而且热阻极低，具有极佳的高频解析力和低频力度。

其音色通透纯正，低音力度丰满厚实，高音清亮明快，很有电子管的韵味。

1、本功放板经过精心设计、布局。

板材选用1.6mm的优质玻璃纤维板，焊盘喷锡制造（尺寸：7.5cm*7cm)。

2、本功放板输出不失真功率为：15W*2。

散热片尺寸为76MM*43MM*22MM.3、整流为3A，200V的HER303快恢复二极管，电源滤波和退偶电容选用日本黑金刚105°长寿命电容，高频滤波为松下CBB无极电容。

耦合为橘红色的飞利浦补品电容，贝茹尔电路为德国西门子千层饼无极电容和优质金属五环电阻。

芯片为原装的飞利浦TDA1521(非台湾产）。

4、优质的元件和合理的设计保证了本功放板的音质十分出色。

（本功放板实物和图片完全相同）。

整流快恢复二极管是原装库存的，管脚有少许氧化，焊接前请用刀片清理好管脚的氧化层再焊接，防止虚焊！5、电源建议选用交流双12V输出，功率不小于30W的变压器。

简易功放电路
见下图：调节R1使最大输出时信号不失真即可，如减少R2可以输出更大的功率，最好将C 极（发射极）电压调整为电源电压的1/2左右。

只有一个三级管和一个变压器是不行的，还需要有电阻、电容器、喇叭等最基本的原件，才能组装成一个简单的声音放大器。

给你发了一个简单的声音放大器电路图。

Vin下面的电位器用于取输入信号分压，接下来1u的电容用来隔去输入信号中的直流分量。

由于你使用的是单电源电路，需要加偏执电路，就是下面两个100k的电阻组成的网络。

tda2030下面150k和4.7k的电阻还有22u的电容构成反馈网络，决定交流放大倍数。

两个4001二极管构成输出箝位电路，保证输出的范围在0~VCC直接，防止输出过高烧毁器件。

1欧的电阻和
0.1u的电容起阻抗匹配作用，听过最大功率传输定理定理吧，就是保证扬声器上得到最大功率输出。

最后的2200u的电容也是隔直的作用，因为你前面用了直流偏置，所以输出信号里有直流分量，必须在此隔掉。

不明白的话最好先从双电源的功放电路做起，比这个原理简单一些。

3个三极管可以做一个小功放，用MP3或者电脑音频输出作为信号源可以带动喇叭。

近段时间比较闲没事做，就像自己捣鼓的功放玩玩，在学校时剩下有几块TDA7294 的功放块，我就想把它利用起来，，废话不多说现在就动手开始做吧，，从原理图到pcb 到实物焊接完成，，全手工制作，，希望大家能制作成功，，，，（原理图+和pcb是在网上找的，，pcb我自己与改动），，，音质不是一般的好，，，，当然这跟用料有关，，，开始吧，，上图
1.原理图（在网上找的这只是一半，另一半完全一样）
主功放部分
2.电源部分
3原理图用AD09 画的
4.AD09 PCB
5，用AD09 负面打印图（不能直接打印）
接下来开始做饭子，，把电路图打印在菲林纸上，，用感光法做pcb，，，有点基础都会做，，
上图实显影后的图，
上图是腐蚀铜箔后的图
上图为焊接后的实物图，，
这是带40w 8欧喇叭的侧试图
由于没有外壳用了个赛睿鼠标的盒子勉强放下呵呵，，到此就制作完成了
声音很纯美的，，，由于中间有些照片没拍到大家制作中遇到困难可以加我qq 免费指导，，，1094662454 呵呵呵再见吧。

简易稳定的音频功放电路设计制作-设计应用导读：音频功率放大电路是一种很常用的电子电路，广泛应用于声音有关的电子系统。

一、调校要点1.焊接好LM317和LM337及其附属的稳压元器件，加+55V和-55V电压，调整电阻Ra和Rb，将输出电压调至+42.0V和-42.0V。

2.焊接好前级放大器的所有元器件，其中差分放大器的电阻和管子要配对。

电阻选用1/2W的。

多圈电位器R12要旋至阻值位置。

短路VT8的集电极与+42V电源的接点、VT9的集电极与-42V 电源的接点。

3.将电阻R13用一个100Ω电阻串联一个500Ω电位器代替，加±55V电源，调节电位器阻值，使VT 8和VT9的发射极(中点)电位为0.00V。

从板上焊下100 Ω电阻和串联的电位器，量出它们的阻值，用同样阻值的电阻焊在R13处。

4.下电，将VT9的集电极与-42V电源的短路接点断开，接入直流电流表。

上电，逐渐调小电位器R12的阻值，电流表的读数逐渐增大。

将电流调至10mA。

5.重复步骤3，至此前级调校结束。

6.后级的调校步骤与前级的步骤大体一致，只是VT 18的集电极电流取20mA左右，VT20的集电极电流取50mA～200mA(视个人爱好及散热器温度)。

7.信号通路中的耦合电容选用补品电容，本人在这里选用的是耐压50V的无极性电容。

二、设计要点和参数的选取差分输入级选用两只2SK30A场效应管，这是因为2SK30A的线性工作范围大于1.2V。

对于1V左右的输入电平可以不失真地放大，若用2SK389等则不能胜任。

2SK30A 的工作电流范围为0.3mA～6.5mA，在此取1mA左右。

当然，此值也可以取得大一些，如2mA～3mA，但漏极电阻要作适当的调整，使2SK30A工作于放大区中点，选用不同的电流只要改变电阻R6的阻值即可。

0.58(V)÷240(Ω)≈2.4(mA)，分配到每只2SK30A的源漏电流即为1.2mA。

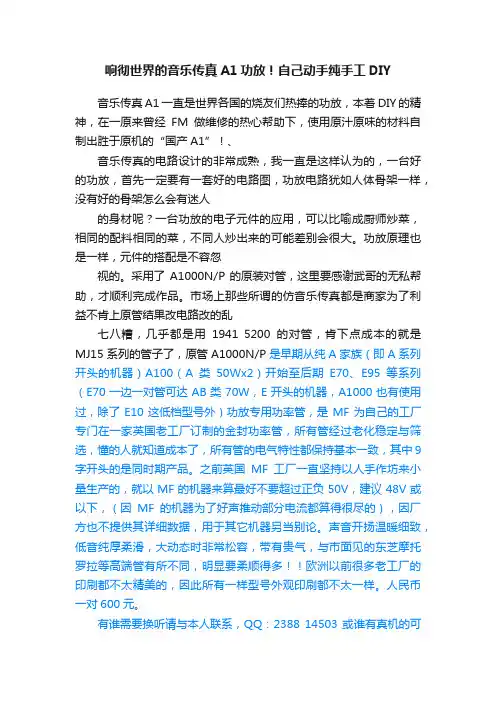

响彻世界的音乐传真A1功放！自己动手纯手工DIY音乐传真A1一直是世界各国的烧友们热捧的功放，本着DIY的精神，在一原来曾经FM做维修的热心帮助下，使用原汁原味的材料自制出胜于原机的“国产A1”！、音乐传真的电路设计的非常成熟，我一直是这样认为的，一台好的功放，首先一定要有一套好的电路图，功放电路犹如人体骨架一样，没有好的骨架怎么会有迷人的身材呢？一台功放的电子元件的应用，可以比喻成厨师炒菜，相同的配料相同的菜，不同人炒出来的可能差别会很大。

功放原理也是一样，元件的搭配是不容忽视的。

采用了A1000N/P的原装对管，这里要感谢武哥的无私帮助，才顺利完成作品。

市场上那些所谓的仿音乐传真都是商家为了利益不肯上原管结果改电路改的乱七八糟，几乎都是用1941 5200的对管，肯下点成本的就是MJ15系列的管子了，原管A1000N/P是早期从纯A家族（即A系列开头的机器）A100（A类50Wx2）开始至后期E70、E95等系列（E70一边一对管可达AB类70W，E开头的机器，A1000也有使用过，除了E10这低档型号外）功放专用功率管，是MF为自己的工厂专门在一家英国老工厂订制的金封功率管，所有管经过老化稳定与筛选，懂的人就知道成本了，所有管的电气特性都保持基本一致，其中9字开头的是同时期产品。

之前英国MF工厂一直坚持以人手作坊来小量生产的，就以MF的机器来算最好不要超过正负50V，建议48V或以下，（因MF的机器为了好声推动部分电流都算得很尽的），因厂方也不提供其详细数据，用于其它机器另当别论。

声音开扬温暖细致，低音纯厚柔滑，大动态时非常松容，带有贵气，与市面见的东芝摩托罗拉等高端管有所不同，明显要柔顺得多！！欧洲以前很多老工厂的印刷都不太精美的，因此所有一样型号外观印刷都不太一样。

人民币一对600元。

有谁需要换听请与本人联系，QQ：2388 14503或谁有真机的可以来做比较！当然如果你愿意买我机器也行，因袋中羞涩需要钱准备DIY下一台音乐传真A1功放电原理及调试要点电路等效于把OCL的第二级变成了功率输出,降低了开环电压增益.由于负载是扬声器,阻抗不定,流过扬声器电流有恒流效果.Q1是零地偏流,Q3是R28上的压降偏流,有点不平衡R13 R14用3.7M，R28 R29用的0.47R，电流怎么还这么大呢？前置差分配对良好..应该不用调...前置差分配对失衡会给后面带来麻烦单管电流测射级电阻压降就OK接地搞不定交流声，多半是差分配对没搞好，可调R11，R12试试。

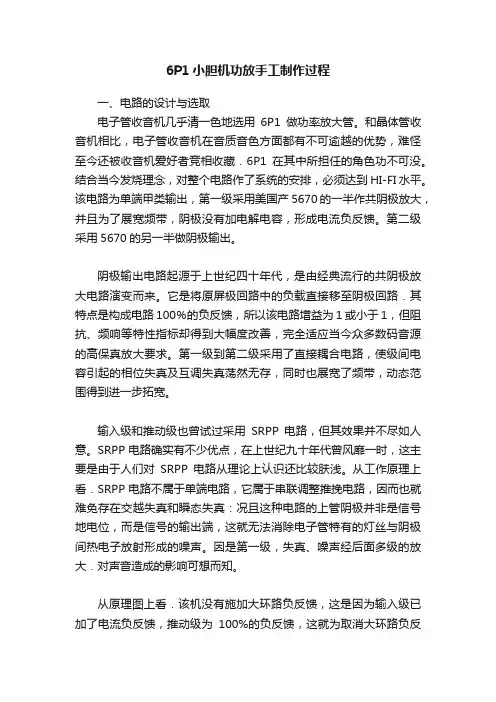

6P1小胆机功放手工制作过程一、电路的设计与选取电子管收音机几乎清一色地选用6P1做功率放大管。

和晶体管收音机相比，电子管收音机在音质音色方面都有不可逾越的优势，难怪至今还被收音机爱好者竞相收藏．6P1在其中所担任的角色功不可没。

结合当今发烧理念，对整个电路作了系统的安排，必须达到HI-FI水平。

该电路为单端甲类输出，第一级采用美国产5670的一半作共阴极放大，并且为了展宽频带，阴极没有加电解电容，形成电流负反馈。

第二级采用5670的另一半做阴极输出。

阴极输出电路起源于上世纪四十年代，是由经典流行的共阴极放大电路演变而来。

它是将原屏极回路中的负载直接移至阴极回路．其特点是构成电路100％的负反馈，所以该电路增益为1或小于1，但阻抗、频响等特性指标却得到大幅度改善，完全适应当今众多数码音源的高保真放大要求。

第一级到第二级采用了直接耦合电路，使级间电容引起的相位失真及互调失真荡然无存，同时也展宽了频带，动态范围得到进一步拓宽。

输入级和推动级也曾试过采用SRPP电路，但其效果并不尽如人意。

SRPP电路确实有不少优点，在上世纪九十年代曾风靡一时，这主要是由于人们对SRPP电路从理论上认识还比较肤浅。

从工作原理上看．SRPP电路不属于单端电路，它属于串联调整推挽电路，因而也就难免存在交越失真和瞬态失真：况且这种电路的上管阴极并非是信号地电位，而是信号的输出端，这就无法消除电子管特有的灯丝与阴极间热电子放射形成的噪声。

因是第一级，失真、噪声经后面多级的放大．对声音造成的影响可想而知。

从原理图上看．该机没有施加大环路负反馈，这是因为输入级已加了电流负反馈，推动级为100%的负反馈，这就为取消大环路负反馈奠定了基础。

实践证明，取消越级负反馈后，其声音具有相当好的瞬态互调特性，音色不但具特有的韵味，而且在力度上根除了胆机固有的“软、皮、溏”的弊端，声音昕起来特别鲜活，有弹性。

二、元件选择胆管一定要选l级以上的，尽可能配对。

用TA2024自制的数字功放（全过程多图84P）用TA2024自制的数字功放(全过程多图84P)06年8月份时大学学长在网上看到美国最新的T类数字功放TA2024的声音创下了数字功放最好的成绩，国内网友有很多试制的，而且评论说音质非常不错，就让我帮着做一套听听，自己也想做一套玩玩。

我一共做了两套，第一套是给学长的，做的比较简单，用的O型变压器。

第二套是给女友做的，有了第一套的经验，做工比第一套要好一些。

下面的图是第二套的制作过程。

前后用晚上时间做了一个星期。

我只是业余爱好者，有很多地方可能不够专业，还请高手多提出批评。

01.这是在淘宝上花100米买的TA2024成品板。

据说这一版是设计的比较好的。

02.板的背面，用的基本都是贴片元件。

03.由于T类数字功放是电感耦合输出，两对电感必不可少，但体积过于庞大，因此我将其拆下，重新焊平到背面，用热融胶固定。

这样即节省空间，又使得正面的IC能够安装大面积的散热片。

（实际上TA2024不用散热片也可以工作，但试听时还是觉得有些烫手）04.在平安里花5元买的散热片，挑选尺寸比较合适的。

05.先做一块整流滤波板。

裁了一块10年前买的树脂加玻璃纤维的单面敷铜板，表面都氧化了，没关系，有办法解决。

（现在平安里都很难买到这么好的树脂板，这种板比纯玻璃纤维版要容易切割和钻孔，铜皮也比较厚，适合自制线路板用，但硬度稍差）06.先用马克笔在铜板上按照要排布的元件设计好元件位置和布线。

我习惯用刻阴法，就是刻掉的是线路与线路之间的绝缘带，留下大面积的导线，这样比较省力。

（还没试过腐蚀法，觉得比较麻烦）07.这里漏排了几个过程。

用美工刀沿画好的线刻成双线，将中间的一条用刀尖挑起，撕掉。

用橡皮猛擦，氧化层就都掉了，露出闪闪的金属色。

（板子很小，60×70毫米的，刻起来很累眼睛）08.拿起来瞅瞅。

09.灯光下的背面，琥珀色。

10.这也是在平安里花30元买的，Φ80的小型环牛，交流有效值12V，35W。

自制小型功放及音箱~经典NE5532+TDA1521
一、功放
功放部分采用高保真集成块ＴＤＡ１５２１，该集成电路外围电路极其简洁，而且还有过热、静噪、短路等保护电路，适合初学者自制。

前级采用ＮＥ５５３２作１０倍线路放大。

耦合电容可用国产ＣＢＢ电容，也可用钽电容。

前级电源经７８１５、７９１５稳压获得，电源变压器应选用３０Ｗ以上的。

整流管可用３Ａ全桥。

功放部分电路见图１，电源部分电路见图２，线路板可用美工刀刻制，功放块应加足够大的散热器。

二、音箱
１．喇叭单元：高音单元选用环绕箱用的３英寸高频扬声器。

低音单元选用汽车音响用的４．５英寸扬声器。

２．箱体制作：可用厚１０ｍｍ的中密度板制作，尺寸为高２７０ｍｍ，宽１７０ｍｍ，厚２２０ｍｍ，导相孔设计在后面，所以放置音箱时应与墙壁保持一定的距离。

接好功放及音箱，试听一下吧。

相信不足百元的造价打造出来的声音不会令你失望。

全数字音频功放电路组装DIY详细步骤图解本文分享一则全数字音频功放电路组装的DIY 详细步骤、所需材料及桌面音箱实现功能等内容，所使用数字功放板电路、开关电源、显示面板及线路焊接，到最终成型测试整体装配。

近些天自己DIY 组装了一台小型全数字桌面功放，小巧玲珑的样子放在桌面上用于电脑放歌还比较般配，该功放特点如下：1. 外观尺寸：铝合金型材外壳74.2mm&TImes;89.6mm&TImes;130mm2. 输出功率：2&TImes;3W(用于推动左右3W 小音箱)、2&TImes;15W(可用于推动书架式音箱)。

(均不需散热器)3. 供电方式：USB(仅限2×3W组)、内置电池3.6V(仅限2×3W组)、220V 交流电，三种方式都可独立供电，USB 和220V 交流电供电时可对内置电池充电。

4. 操作方式：面板按键+遥控。

5. 播放功能：支持U 盘、SD 卡、外接音频输入、调频收音。

6. 播放格式：MP3。

7. 显示：双色LCD 液晶显示。

8. 语音：支持多国语，可显示中文歌曲、歌词。

下面将我制作的过程给大家分享下：先准备材料和元器件：1. 带液晶显示的MP3 解码播放器2. 铝合金外壳74.2mm×89.6mm×130mm，尺寸要安装得下MP3 播放器面板3. 数字功率放大板TA2024 数字功放4. 数字功放板所用开关电源：12V3A 其实一些液晶显示器电源或笔记本电源也可。

5. 各种所需的接线柱、插头座、线材等6. 喇叭：4Ω3W7. 电源开关：带LED 指示的全金属自锁开关然后就对面板和外壳进行挖孔、转眼，安装上MP3 播放面板和后面板上的插座、接线柱。

固定功放板和开关电源板：我是用的实验板来当固定基板。

测试下装配焊接线，加装滤波电路和5V稳压电路，安装内置电池。

最后整体装配tips:感谢大家的阅读，本文由我司收集整编。

简单TDA1521制作实用微型功放电路
tda1521制作实用微型功放本功放元件少、制作简单、音质好,非常适合装入有源音箱内.效果理想,成本也低,该功放ic选用tda1521,当电源电压为±16v时,输出功率为12w×2,此时失真度仅为0.5%,并具有开/关机静噪功能.本电路装设有等响度补偿电路(等响度补偿电路即用rc元件和简单开关组成的步进式等响度控制电路),用来改善小音量时高低音效果.w是带中心抽头的双联八脚电位器,与c1、r1、c2接成等响度控制电路.电路图见下图.
制作注意事项:1.tda1521的散热片绝对不能接地,否则开机必损ic!应在ic与散热器间加云母片(云母片是由双全矿产品加工厂制作天然云母片是厚片云母经过剥分、定厚、切制、钻制或冲制而成,具有一定厚度、一定形状的云母零件,该产品适用于电视机、电力电容器、热继电器、监视显示器、航天、航空、通讯、雷达、耐热骨架片等作为原辅材料.分:电热器芯片、电热器护片、垫片、电子管片、灯泡片,因其材料为天然矿制品,具有无污染、绝缘、耐电压性能好的特点,可根据客户需求冲切各种规格的天然云母片.)绝缘,并加适量导热硅脂,再将散热器接地.2.电位器w阻值为100kω,其外壳需接地.3.从滤波电容到ic的⑤、⑦脚间电源连线尽量短而粗,可在印板铜箔上堆一层锡.
制作完成后试音,将音量电位器开至最大,贴近喇叭几乎听不出噪声.用cd机来试,连接落地音箱时,与先驱m-850功放比,除功率稍小以外,音质令人满意,表现人声非常清晰,毫不含糊.
来源:qick。

用TA2024自制的数字功放(全过程多图84P)06年8月份时大学学长在网上看到美国最新的T类数字功放TA2024的声音创下了数字功放最好的成绩，国网友有很多试制的，而且评论说音质非常不错，就让我帮着做一套听听，自己也想做一套玩玩。

我一共做了两套，第一套是给学长的，做的比较简单，用的O型变压器。

第二套是给女友做的，有了第一套的经验，做工比第一套要好一些。

下面的图是第二套的制作过程。

前后用晚上时间做了一个星期。

我只是业余爱好者，有很多地方可能不够专业，还请高手多提出批评。

01.这是在淘宝上花100米买的TA2024成品板。

据说这一版是设计的比较好的。

02.板的背面，用的基本都是贴片元件。

03.由于T类数字功放是电感耦合输出，两对电感必不可少，但体积过于庞大，因此我将其拆下，重新焊平到背面，用热融胶固定。

这样即节省空间，又使得正面的IC能够安装大面积的散热片。

（实际上TA2024不用散热片也可以工作，但试听时还是觉得有些烫手）04.在平安里花5元买的散热片，挑选尺寸比较合适的。

05.先做一块整流滤波板。

裁了一块10年前买的树脂加玻璃纤维的单面敷铜板，表面都氧化了，没关系，有办法解决。

（现在平安里都很难买到这么好的树脂板，这种板比纯玻璃纤维版要容易切割和钻孔，铜皮也比较厚，适合自制线路板用，但硬度稍差）06.先用马克笔在铜板上按照要排布的元件设计好元件位置和布线。

我习惯用刻阴法，就是刻掉的是线路与线路之间的绝缘带，留下大面积的导线，这样比较省力。

（还没试过腐蚀法，觉得比较麻烦）07.这里漏排了几个过程。

用美工刀沿画好的线刻成双线，将中间的一条用刀尖挑起，撕掉。

用橡皮猛擦，氧化层就都掉了，露出闪闪的金属色。

（板子很小，60×70毫米的，刻起来很累眼睛）08.拿起来瞅瞅。

09.灯光下的背面，琥珀色。

10.这也是在平安里花30元买的，Φ80的小型环牛，交流有效值12V，35W。

做工还可以，当然铜线和硅钢都是很普通的，离HI-FI差了十万八千里。

LM3886小功放DIY作为一个电子爱好者来说,没有一台自己的DIY作品是很没面面的.在网上看到了很多DIY作品都很棒,自己也来试试看,经过反复思量决定做一台小功放.以前也有做过可很随便。

一直以来很想做一台属于自己的作品，可惜由于一直没这个条件，最近闲着没事就想完成自己的心愿。

第一步:构思.一直以来就想做一台发烧级的功放,本人对音效的感觉很敏感，也很挑剔。

垃圾的差的音质听了会浑身不自在,所以我追求完美音质,以前有做过TDA2030，感觉做电脑音箱很好。

可就是功率小了点。

考虑了再三最后选用LM3886，LM3886TF是美国NS公司推出的新型的大功率音频放大集成电路，其后面的TF为全绝缘封装，和LM1875T相比，它的功率较大，在额定工作电压下最大可达68Ｗ的连续不失真平均功率，同样具有比较完善的过压过流过热保护功能，最可贵的是它具有自动抗开关机时的电流冲击的功能，使扬声器能够安全的工作。

LM3886优异的性能，使得它在近几年音响制作中广泛的应用，许多成品功放机中就有直接的应用它担任后级功放或者用它作为重低音放大电路。

采用了美国NS公司（国家半导体公司）推出的新型高保真音响功放集成电路LM3886TF作功率放大，用运放NE5532或AD827作前置线性放大和音调放大。

其特点有：输出功率大（连续输出功率68W）、失真度小（总失真加噪声<003％）、保护功能（包括过压保护、过热保护、电流限制、温度限制、开关电源时的扬声器冲击保护、静噪功能）齐全，外围元件少，制作调试容易，工作稳定可靠。

由于用它制作功率放大电路具有简易，适用的特点，特别适合于烧友以及电子爱好者的制作。

第二步:购买材料,我在网上把没有的元件和机箱一起买好,首先是PCB板,我选择的是做工较好的双层PCB板电源板滤波电容很重要，我选用大容量的10000uF还有欧姆龙银触点继电器，可是花了不少钱哦还有一些元件扎线散热片镀银屏蔽线等等第三步，焊接。
