现场总线技术1

第1章现场总线CAN-bus1.1 从“罐头”说起我们知道英文单词“can”有一个意思是罐头，那我们就借题发挥从“罐头”说起吧。

很多人小时候都自制过一种叫传声筒的玩具，就是在两个罐头的底部打孔后，用一根绳子将两个罐头系起来。

一旦绳子绷紧后，对这一个罐头喊话，另一罐头就可以传出声音。

它的原理很简单，对着喊话的那个罐头把声波产生的振动传导到绷紧的绳子上，绳子再将这种振动传导到另一个罐头上，这个罐头又把这种振动传导给空气形成声波。

这样就可以实现一侧说话一侧听了。

图1.1 童年的传声筒因为声音在传声筒中是以振动波的形式传递的，我们可以设想，如果要一人说话多人听那该怎么办呢？这很容易实现，只要在绳子上系上更多的传声筒，让振动波可以传到更多的罐头里，自然可以就可以实现“多方通话”了。

当然，因为声波能量有限，绳子上系的罐头越多，每个罐头分配到的能量就越少，收听到的声音也就越小。

其实本章要介绍的现场总线和传声筒这种原始通信工具的原理是相通的。

只不过电电缆取代了绳子，电信号取代了振动波，电路板取代了罐头，喊话的内容则由各种需要传递的数据取代了。

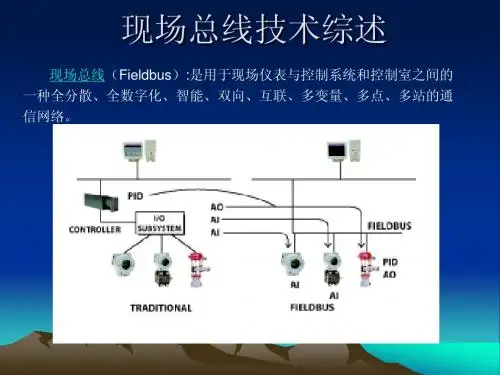

典型的现场总线应用如图1.2所示，和上面的传声筒是不是很相似呢？图1.2 现代的现场总线1.2 通信的层次通信是分层的，这个概念应该贯彻在我们学习任何通信系统的整个过程中。

我们仍以上面的传声筒游戏为例，假如小男孩想表达“你好”的意思，那他不会关心声音如何让罐头振动，更不会关心“你好”在绳子上是以横波还是纵波传输的，他关心的是自己表达的意思对方能不能理解。

在通信层次划分上来说，两个小朋友就处于“应用层”。

很显然，应用层是整个通信系统存在的唯一目的，任何通信系统都是为应用层服务的。

相对于“你好”这个想法，说出“你好”这个词就有很多种表达方法了，可以是中文、英文库资料 ©2017 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.文、日文等等。

基金会现场总线(FF)第一讲 基金会现场总线技术简介阳宪惠(清华大学自动化系,北京,100084)现场总线是当今自动化领域的热门话题之一。

鉴于已有多篇文章介绍和讨论了现场总线的概貌、特点、优点等,本文仅简要介绍在过程自动化系统领域有重要影响且有着良好发展前景的基金会现场总线技术。

这种现场总线标准是由现场总线基金会(Fieldbus Foundation)组织开发的。

基金会的前身是由Rocemount,ABB,Fox boro, Siemens,Yokogaw a等80多家公司联合成立的ISP(Interoperable System Protocol),以及由Honeyw ell、Bailey等120多个公司组成的World FIP(Factory Instrumentation Proto col)。

ISP和w orld FIP两大集团于1994年合并,成立了现场总线基金会,致力于开发出统一标准的现场总线。

它得到了世界上主要自控设备供应商的广泛支持,在北美、亚太、欧洲等地区具有较强的影响力。

1 基金会现场总线与新型的网络集成自动化系统基金会现场总线被称之为用于智能化现场设备和自动化系统的开放式、数字化、多节点的通信技术。

基金会现场总线系统作为一种低带宽的通信网络,由具备通信能力、同时能完成控制、测量等功能的现场自控设备作为网络节点,通过现场总线把它们互连为网络。

由于它所采用的是串行数据通信,仅由两根导线组成的网段上可挂接多个现场仪表,从根本上改变了原有模拟仪表的一对一接线方式,在节约费用的同时,还给设计、安装、维护带来许多方便。

它通过网络节点间操作参数与数据的调用,实现信息共享与系统的各项自动化功能。

作为网络接点的智能仪表具备通信接收、发送与通信控制能力。

它们的各项自动化功能是通过网络节点间的信息传输、联接,各分布节点的功能集成而共同完成的。

从这个意义上讲,可以把它们称之为网络集成自动化系统。

现场总线技术在机器人领域的集成应用现场总线技术作为一种高效的数据通信手段，已经在工业自动化领域得到了广泛的应用。

随着机器人技术的快速发展，现场总线技术在机器人领域的集成应用也日益受到重视。

本文将探讨现场总线技术在机器人领域的集成应用，分析其在提高机器人系统性能、增强系统灵活性和降低成本方面的优势。

一、现场总线技术概述现场总线技术是一种用于工业自动化领域的数字通信协议，它允许多个设备在同一总线上进行数据交换。

这种技术的出现，极大地提高了工业自动化系统的通信效率和可靠性。

现场总线技术的核心特性包括实时性、可靠性、开放性和互操作性。

1.1 现场总线技术的核心特性现场总线技术的核心特性主要体现在以下几个方面：- 实时性：现场总线技术能够保证数据传输的实时性，满足工业自动化系统对快速响应的需求。

- 可靠性：现场总线技术采用了多种错误检测和纠正机制，确保数据传输的准确性和系统的稳定运行。

- 开放性：现场总线技术遵循开放的标准，不同厂商的设备可以在同一总线上无缝通信。

- 互操作性：现场总线技术支持多种设备和系统之间的互操作，便于系统集成和扩展。

1.2 现场总线技术的应用场景现场总线技术的应用场景非常广泛，包括但不限于以下几个方面：- 传感器和执行器的连接：现场总线技术可以将传感器和执行器连接到同一个网络，实现数据的实时采集和控制。

- 控制器和监控系统的集成：现场总线技术可以将控制器和监控系统集成到同一个网络，实现集中监控和控制。

- 机器人系统的通信：现场总线技术可以用于机器人系统的内部通信，提高机器人系统的协调性和灵活性。

二、机器人领域的集成应用随着机器人技术的不断发展，现场总线技术在机器人领域的集成应用越来越受到重视。

这种技术的应用，不仅可以提高机器人系统的通信效率，还可以增强系统的灵活性和可靠性。

2.1 现场总线技术在机器人控制系统中的应用现场总线技术在机器人控制系统中的应用主要体现在以下几个方面：- 控制器与机器人本体的通信：通过现场总线技术，控制器可以实时地向机器人本体发送控制指令，同时接收机器人本体的状态信息。
