光伏系统设计培训教材
- 格式：pptx
- 大小：14.08 MB
- 文档页数：84
下载文档原格式
合集下载
光伏培训资料PPT(共-57张)
目 录
一、分布式光伏并网电站概述
二、分布式光伏并网电站组成
三、分布式光伏并网电站计算
四、分布式电站项目实施流程
分布式光伏并网电站概述
“BMPV”分为“BAPV”和“BIPV”两种形式。
“BMPV”(Building Mounted Photovoltaic)：安装在建筑物上的光伏发电系统，可以简称为BMPV及"建筑光伏"。BMPV 包括BAPV和BIPV。涉及的建筑物包括各种民用建筑、公共建筑、工业建筑等一切可以承载光伏发电系统的建筑物。 “BIPV”(Building Integrated Photovoltaic)：与建筑物同时设计、同时施工和安装并与建筑物形成完美结合的太阳能光伏发电系统，也称为“构建型”和“建材型”太阳能光伏建筑。它作为建筑物外部结构的一部分，既具有发电功能，又具有建筑构件和建筑材料的功能，甚至还可以提升建筑物的美感，与建筑物形成完美的统一体。 “BAPV”(Building Attached Photovoltaic)：附着在建筑物上的太阳能光伏发电系统，也称为“安装型”太阳能光伏建筑。它的主要功能是发电，与建筑物功能不发生冲突，不破坏或削弱原有建筑物的功能。
分布式光伏并网电站组成
1.分布式并网发电系统配置需要考虑的主要因素 太阳能发电系统安装位置？该地日光辐射情况如何？安装面积？ 安装方式（屋顶、斜面、遮阳、立面等） 并网点容量？并网电压多少？ 2.屋顶光伏电站组件安装功率估算 平屋顶（混凝土屋面）光伏组件安装功率测算 以烟台地区为例，在最佳倾角范围(35°∽37°)，每KW组件大概占用屋顶面积15平方米(15平米/KW） 斜屋顶（红瓦屋面）光伏组件安装功率测算 一般斜屋面都是沿屋面平铺，必要时要考虑检修通道，平铺100∽120W/㎡（10∽12平米/KW） 彩钢瓦屋顶光伏组件安装功率测算 以烟台地区为例，在最佳倾角范围(35°∽37°)，每KW组件大概占用屋顶面积15平方米(15平米/KW）
一、分布式光伏并网电站概述
二、分布式光伏并网电站组成
三、分布式光伏并网电站计算
四、分布式电站项目实施流程
分布式光伏并网电站概述
“BMPV”分为“BAPV”和“BIPV”两种形式。
“BMPV”(Building Mounted Photovoltaic)：安装在建筑物上的光伏发电系统，可以简称为BMPV及"建筑光伏"。BMPV 包括BAPV和BIPV。涉及的建筑物包括各种民用建筑、公共建筑、工业建筑等一切可以承载光伏发电系统的建筑物。 “BIPV”(Building Integrated Photovoltaic)：与建筑物同时设计、同时施工和安装并与建筑物形成完美结合的太阳能光伏发电系统，也称为“构建型”和“建材型”太阳能光伏建筑。它作为建筑物外部结构的一部分，既具有发电功能，又具有建筑构件和建筑材料的功能，甚至还可以提升建筑物的美感，与建筑物形成完美的统一体。 “BAPV”(Building Attached Photovoltaic)：附着在建筑物上的太阳能光伏发电系统，也称为“安装型”太阳能光伏建筑。它的主要功能是发电，与建筑物功能不发生冲突，不破坏或削弱原有建筑物的功能。
分布式光伏并网电站组成
1.分布式并网发电系统配置需要考虑的主要因素 太阳能发电系统安装位置？该地日光辐射情况如何？安装面积？ 安装方式（屋顶、斜面、遮阳、立面等） 并网点容量？并网电压多少？ 2.屋顶光伏电站组件安装功率估算 平屋顶（混凝土屋面）光伏组件安装功率测算 以烟台地区为例，在最佳倾角范围(35°∽37°)，每KW组件大概占用屋顶面积15平方米(15平米/KW） 斜屋顶（红瓦屋面）光伏组件安装功率测算 一般斜屋面都是沿屋面平铺，必要时要考虑检修通道，平铺100∽120W/㎡（10∽12平米/KW） 彩钢瓦屋顶光伏组件安装功率测算 以烟台地区为例，在最佳倾角范围(35°∽37°)，每KW组件大概占用屋顶面积15平方米(15平米/KW）
光伏系统培训课件-PPT
石油管道和水库闸门阴极保护电源系统、石油钻井平台生 活及应急电源、海洋检测设备、气象/水文观测设备等
家庭灯具电源
庭院灯、路灯、手提灯、野营灯、登山灯、垂钓灯、 黑光灯、割胶灯、节能灯等
光伏电站
10KW-5MW独立光伏电站、风光（柴）互补电站、 各种大型停车厂充电站等
小区
小区照明、泛光灯、楼道灯、庭院灯
太阳能建筑
将光伏发电与建筑材料相结合使建筑实现电力自给，是 一大发展方向
• 独立系统构成
◆发电单元: 组件：用玻璃及特殊材料封装好一组太阳电池； 光伏方阵：光伏组件串并联形成；
◆储能装置： 存储电能的装置；
◆控制器： 对蓄电池进行充放电控制
◆逆变器： 将直流电转变为交流电的设备；
◆负载： 以直流或交流电为动力的设备；
公司车棚50KW分布式项目
1：项目名称:公司车棚50kW分布式项目 2：项目地点：英利集团公司内部停车场 3：安装容量：50KW 4：项目类型：BAPV、BIPV 5：接入类型：并网
300kW电谷锦江国际酒店
1：项目名称:300kW电谷锦江国际酒 店 2：项目地点：电谷锦江国际酒店 3：安装容量：300KW 4：项目类型：BIPV 5：接入类型：并网
➢ 根据经济学家和科学家的普遍估计，到2050年 左右，石油资源将会开采殆尽，能源危机将席 卷全球
➢ 能源危机及自然环境的恶化使人们越来越清醒 地意识到要改变能源模式
➢ 许多国家正在制定目标，提高对清洁能源即可 再生能源的利用比例。德国率先提出了到2050 年，可再生能源的利用目标为35%
日益严峻的环境问题
系统运行中出现的问题与解决方案
接线错误故障-原因
交流配电柜进线端接线错误，把相线与零线对调了。
光伏发电系统培训资料
光伏发电系统培训资料一、光伏发电系统的基本原理光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。
这种技术的关键元件是太阳能电池。
太阳能电池经过串联后进行封装保护可形成大面积的太阳电池组件，再配合上功率控制器等部件就形成了光伏发电装置。
当光线照射到太阳能电池上时，电池吸收光子，产生电子空穴对。
这些电子和空穴在电池内部的电场作用下分离，电子向一个方向移动，空穴向相反方向移动，从而产生电流。
二、光伏发电系统的组成部分1、太阳能电池板这是光伏发电系统的核心部件，负责将光能转化为电能。
目前常见的有单晶硅、多晶硅和薄膜太阳能电池板等类型，各有其特点和适用场景。
2、控制器主要作用是控制整个系统的工作状态，防止电池过充、过放，以及对系统的输出进行调节和保护。
3、逆变器将直流电转换为交流电，以便与市电电网连接或供交流负载使用。
4、蓄电池（可选）在没有阳光时，蓄电池可以为系统提供电能储备。
5、支架及布线用于支撑和固定太阳能电池板，并确保电力传输的安全和稳定。
三、光伏发电系统的类型1、独立光伏发电系统不与电网连接，独立为负载供电，通常用于偏远地区、通信基站等。
2、并网光伏发电系统与市电电网相连，可将多余的电能输送到电网，也可在电网停电时切换为独立供电。
3、分布式光伏发电系统安装在用户场地附近，以用户自发自用为主、多余电量上网的光伏发电设施。
四、光伏发电系统的安装与调试1、安装前的准备选址：选择光照充足、无遮挡、通风良好的位置。
基础施工：根据安装方式（地面、屋顶等），做好相应的基础。
设备检查：确保太阳能电池板、控制器、逆变器等设备完好无损。
2、安装过程安装支架：根据设计要求，安装牢固的支架。
安装太阳能电池板：注意板与板之间的连接和固定，保证良好的采光角度。
布线：连接各部件之间的线路，确保线路规范、安全。
3、调试检查线路连接是否正确。
对控制器和逆变器进行参数设置。
进行系统的试运行，检测输出电压、电流等参数是否正常。
《光伏系统培训》PPT课件
蓄电池箱内安装
可整理ppt
22
蓄电池落地和上架安装
可整理ppt
23
光伏系统的安装、调试和运行（三）
• 控制器的安装 ：户用控制器一般已经安装在一体化机箱内。安装 时注意先连接蓄电池，再连接太阳电池和输出，连接时注意正负极 性并注意接线质量和安全性 ；光伏电站大型控制器一般都经过远程 运输，所以就位后先检查内部连线和螺丝是否松动，拧紧后再开始 接线。大型控制器同样要求先接入蓄电池。连接太阳电池时应当将 太阳电池的输入开关打在关断状态，以免拉弧。电站控制器一般都 有防雷和抗干扰保护，因此就会有接地端，一定要接地（< 10欧 姆）。
1 100 960
6 洗衣机 AC 220 150 1
1 100 150
7 合计
494
1826
系统：1000Wp太阳电池，48V／400Ah，逆变器> 1KVA
光伏系统对负载的要求和选择（五）
结论：
1、用高效率电器 --> 不用:白炽灯泡，使用:荧光灯 2、不用电加热器（电热水器、电暖器、电饭煲等）； 3、禁止使用：冲击钻、电焊机、空调； 4、对于冲击电流大的负荷，如电冰箱、洗衣机、电视机、
• 太阳电池的调试：安装结束要检查正负极性，测量开路电压和短路 电流，并检查接线质量；光伏电站安装完毕要先测量总的电压和电 流，如果不正常，则应当断开各个支路分别测量。
Z
正南
太阳高度角
L L
太阳方位角
冬至上午9：00
太阳电池地面安装
可整理ppt
Hale Waihona Puke 17太阳电池屋顶安装（一）
可整理ppt
18
太阳电池屋顶安装（二）
编
负载
DC/AC 电压 功率 工作
《光伏系统设计培训》
《光伏系统设计培训》光伏系统设计是指设计和配置太阳能光伏发电系统的全过程，包括选择适当的光伏组件、安装支架、选择逆变器和电池，以及连接电网等。
由于光伏系统的设计直接影响系统的效率和性能，因此光伏系统设计培训是非常重要的。
首先，光伏系统设计培训应该包括对太阳能光伏电池的基本原理和工作原理的介绍。
光伏电池是将太阳能转化为电能的器件，其原理是通过半导体材料的光电效应产生电流。
培训中应该详细介绍光伏电池的组成和结构，以及光伏电池的种类和分类，使学员对光伏电池有一个深入的了解。
其次，光伏系统设计培训应该介绍光伏组件的选择和配置。
光伏组件是光伏系统的核心部分，其质量和性能直接关系到系统的发电效率。
培训中应该介绍光伏组件的工作原理和性能指标，并给学员介绍如何选择适合自己项目的光伏组件。
同时还应该介绍光伏组件的配置原则和注意事项，以保证系统的安全性和稳定性。
第三，光伏系统设计培训还应该包括对逆变器的介绍和选择。
逆变器是将直流电转化为交流电的设备，是光伏系统的关键设备之一、培训中应该详细介绍逆变器的工作原理和分类，以及如何选择适合自己项目的逆变器。
同时还应该介绍逆变器的配置原则和注意事项，以保证系统的运行稳定性。
第四，光伏系统设计培训还应该包括对电池的介绍和选择。
电池是储存光伏系统发电的能源设备，对于离网系统尤为重要。
培训中应该介绍电池的种类和工作原理，以及如何选择适合自己项目的电池。
同时还应该介绍电池的配置原则和注意事项，以保证系统的稳定性和效率。
最后，光伏系统设计培训还应该介绍光伏系统的安装和运维。
光伏系统的安装和运维是系统正常运行的基础，也是系统发电效率的保障。
培训中应该介绍光伏系统的安装流程和安装技术要点，同时还应该介绍光伏系统的运维和维护方法，以确保系统的长期运行和高效发电。
综上所述，光伏系统设计培训应该包括对光伏电池、光伏组件、逆变器和电池的介绍和选择，同时还应该包括光伏系统的安装和运维。
通过这样的培训，学员可以全面了解光伏系统的设计和配置原则，提高系统的效率和性能，为光伏产业的发展做出贡献。

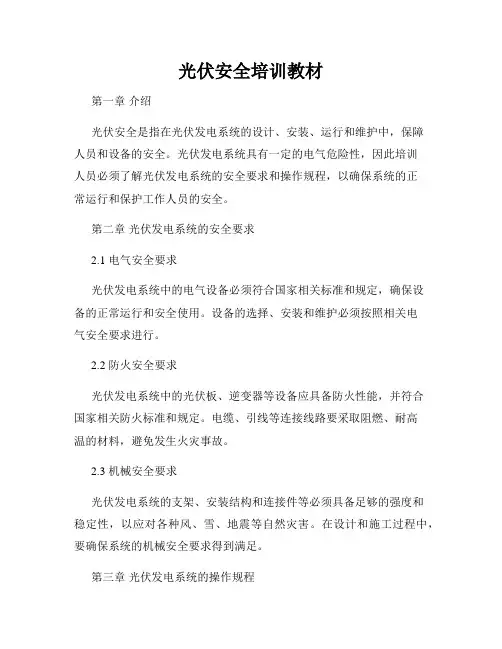

光伏安全培训教材
光伏安全培训教材第一章介绍光伏安全是指在光伏发电系统的设计、安装、运行和维护中，保障人员和设备的安全。
光伏发电系统具有一定的电气危险性，因此培训人员必须了解光伏发电系统的安全要求和操作规程，以确保系统的正常运行和保护工作人员的安全。
第二章光伏发电系统的安全要求2.1 电气安全要求光伏发电系统中的电气设备必须符合国家相关标准和规定，确保设备的正常运行和安全使用。
设备的选择、安装和维护必须按照相关电气安全要求进行。
2.2 防火安全要求光伏发电系统中的光伏板、逆变器等设备应具备防火性能，并符合国家相关防火标准和规定。
电缆、引线等连接线路要采取阻燃、耐高温的材料，避免发生火灾事故。
2.3 机械安全要求光伏发电系统的支架、安装结构和连接件等必须具备足够的强度和稳定性，以应对各种风、雪、地震等自然灾害。
在设计和施工过程中，要确保系统的机械安全要求得到满足。
第三章光伏发电系统的操作规程3.1 工作人员的培训所有从事光伏发电系统操作与维护的工作人员，必须经过相关的培训，了解系统的工作原理、安全要求和操作规程。
培训内容包括但不限于光伏发电系统的介绍、电气安全要求、防火安全要求、机械安全要求等。
3.2 系统运行与停机工作人员在操作光伏发电系统前，必须检查设备的状况和安全性，确保系统的正常运行。
当系统发生故障、停电等情况时，工作人员要及时停机并采取相应的维护措施。
3.3 日常维护与定期检查为了保证光伏发电系统的长期稳定运行，工作人员需要进行日常的设备维护和定期的系统检查。
维护工作包括面板清洁、设备检查和故障排除等。
定期检查涉及系统的电气、防火、机械等方面，以确保系统的安全和性能。
第四章光伏安全事故案例分析4.1 电气安全事故案例通过分析光伏发电系统中发生的电气安全事故，总结事故原因和教训，以提高工作人员对电气安全的重视程度，避免类似事故再次发生。
4.2 防火安全事故案例针对光伏发电系统中的防火安全事故，分析事故发生的原因和防范措施，增强工作人员的防火意识和应急反应能力，保障工作环境的安全。

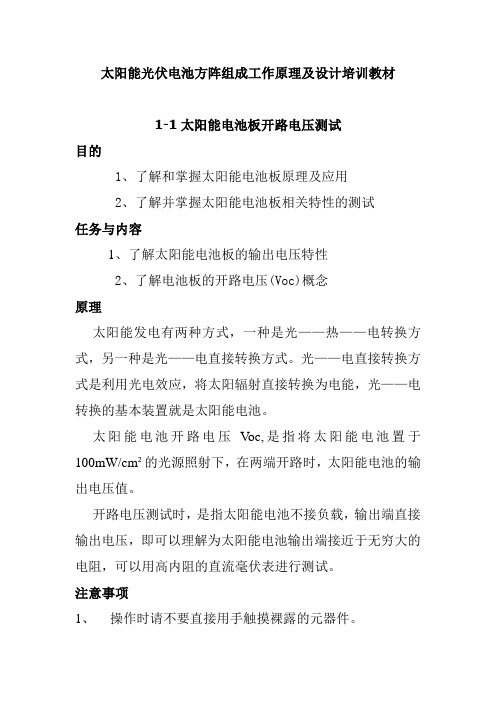

太阳能光伏电池方阵组成工作原理及设计培训教材
太阳能光伏电池方阵组成工作原理及设计培训教材1-1太阳能电池板开路电压测试目的1、了解和掌握太阳能电池板原理及应用2、了解并掌握太阳能电池板相关特性的测试任务与内容1、了解太阳能电池板的输出电压特性2、了解电池板的开路电压(Voc)概念原理太阳能发电有两种方式，一种是光——热——电转换方式，另一种是光——电直接转换方式。
光——电直接转换方式是利用光电效应，将太阳辐射直接转换为电能，光——电转换的基本装置就是太阳能电池。
太阳能电池开路电压V oc,是指将太阳能电池置于100mW/cm²的光源照射下，在两端开路时，太阳能电池的输出电压值。
开路电压测试时，是指太阳能电池不接负载，输出端直接输出电压，即可以理解为太阳能电池输出端接近于无穷大的电阻，可以用高内阻的直流毫伏表进行测试。
注意事项1、操作时请不要直接用手触摸裸露的元器件。
2、请勿带电插拔元器件，否则容易造成元器件损坏。
3、请保持实验区干净整洁，防止金属物体接触到裸露器件，造成短路。
4、通电之前，确保电路连接正确，防止烧坏器件。
步骤1、在实验台上按照下图连接好导线。
2、打开“光源开关”开关，观察太阳灯是否点亮。
3、移动投光灯的距离，仔细观察实验台上的“电压表”的值，也可以看触摸屏上“光伏电压表”上的数值。
记录下其中的最大值即为太阳能电池板的“最大开路电压”。
80 70 654321距离（cm）电压图（2—1）1-2太阳能电池板短路电流测试目的1、了解和掌握太阳能电池板原理及应用2、了解并掌握太阳能电池板相关特性的测试任务与内容1、了解太阳能电池板的短路电流特性2、了解电池板的短路电流(Isc)概念原理短路电流Isc，就是将太阳能电池置于标准光源的照射下，在输出短路时流过太阳能电池两端的电流。
注意事项1、操作时请不要直接用手触摸裸露的元器件。
2、请勿带电插拔元器件，否则容易造成元器件损坏。
3、请保持实验区干净整洁，防止金属物体接触到裸露器件，造成短路。
光伏培训ppt课件
06
光伏产业的发展趋势与前景
政策支持
政策推动
政府出台了一系列支持光伏产业 发展的政策，包括补贴、税收优 惠和贷款支持等，以促进光伏技 术的推广和应用。
目标设定
政府设定了光伏装机容量和发电 量的增长目标，为光伏产业的发 展提供了明确的方向和动力。
技术创新
高效电池技术
光伏企业不断研发高效电池技术，提 高光电转换效率，降低生产成本，为 光伏产业的可持续发展提供技术支持 。
地资源相对稀缺。
并网难
光伏发电的间歇性和不稳定性 给电网调度带来困难，需要加
强智能电网建设。
成本高
虽然光伏组件成本降低，但光 伏电站的初投资仍然较高。
解决方案
储能技术
发展储能技术，如电池储能，能够在无阳光 时继续供电，解决天气依赖问题。
智能电网建设
加强智能电网建设，提高电网调度和稳定性 ，适应光伏发电的特性。
光伏培训PPT课件
汇报人：XXX 202X-XX-XX
目录
• 光伏技术概述 • 光伏系统组成 • 光伏发电的优势与挑战 • 光伏系统的设计与安装 • 光伏系统的维护与优化 • 光伏产业的发展趋势与前景
01
光伏技术概述
光伏技术定义
光伏技术是一种利用太阳能辐射转化为直流电的绿色能源技术。 它利用光伏效应，通过太阳能电池板将光能转化为直流电能，为 各种用电设备提供电力。
系统优化
1 2
调整光伏组件的朝向和倾斜角度
根据季节和地理位置，通过调整组件的朝向和倾 斜角度，提高光伏系统的年发电量。
升级和维护逆变器和控制器
逆变器和控制器是光伏系统的核心部件，定期升 级和维护能够提高系统的效率和稳定性。
3
优化系统布局和配置

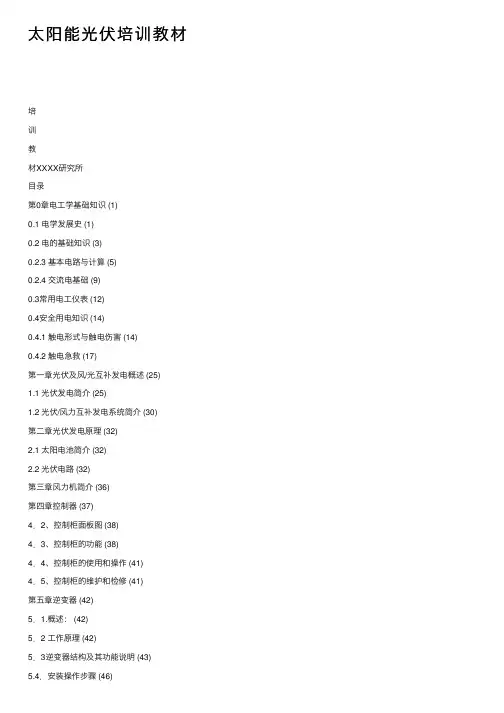

太阳能光伏培训教材
太阳能光伏培训教材培训教材XXXX研究所⽬录第0章电⼯学基础知识 (1)0.1 电学发展史 (1)0.2 电的基础知识 (3)0.2.3 基本电路与计算 (5)0.2.4 交流电基础 (9)0.3常⽤电⼯仪表 (12)0.4安全⽤电知识 (14)0.4.1 触电形式与触电伤害 (14)0.4.2 触电急救 (17)第⼀章光伏及风/光互补发电概述 (25)1.1 光伏发电简介 (25)1.2 光伏/风⼒互补发电系统简介 (30)第⼆章光伏发电原理 (32)2.1 太阳电池简介 (32)2.2 光伏电路 (32)第三章风⼒机简介 (36)第四章控制器 (37)4．2、控制柜⾯板图 (38)4．3、控制柜的功能 (38)4．4、控制柜的使⽤和操作 (41)4．5、控制柜的维护和检修 (41)第五章逆变器 (42)5．1.概述： (42)5．2 ⼯作原理 (42)5．3逆变器结构及其功能说明 (43)5.4．安装操作步骤 (46)5.5．防雷功能 (48)5.6．逆变器显⽰及异常状况的处理 (50)5.7．逆变器的⽇常维护及保养 (51)第六章系统配线和交流配电 (52)6.1 简介 (52)6．2那曲KN-PD系列配电系统 (53)6.3本交流配电系统的主要特点 (56)6.4输配电线路 (57)第七章蓄电池 (58)7.1 蓄电池应⽤简介 (58)7.2 铅酸蓄电池⼯作原理 (60)7.3 铅蓄电池主要性能及影响因素 (61)7.4 确定蓄电池技术条件 (62)7．5安装、使⽤与⽇常维护 (64)第⼋章其他设施 (66)8.1 接地和防雷 (66)8．2、太阳光伏阵列接线箱 (66)8.3⼲线接线箱 (67)8.4户⽤电表箱 (68)第九章光伏/风⼒互补系统维护 (69)9.1 维护⼯作基本要求 (69)9.2 光伏/风⼒互补系统部件维护 (69)第⼗章万⽤表使⽤说明 (72)10.1 简介 (72)10.2 检查线路通断 (72)10.3 测量电压 (73)10.4 测量电流 (74)10.5 检查极性 (74)10.6 万⽤表安全使⽤规程 (75)第⼗⼀章光伏及风光互补电站常见故障及处理 (76)第0章电⼯学基础知识0.1 电学发展史电的发展史和磁的发展史是密切相关的，早在公元前600年，希腊七贤中有位名叫泰勒斯的哲学家看到当时的希腊⼈通过摩擦琥珀吸引⽻⽑，⽤磁铁矿⽯吸引铁⽚，曾对其原因进⾏过⼀番思考。
光伏学习教材培训教材

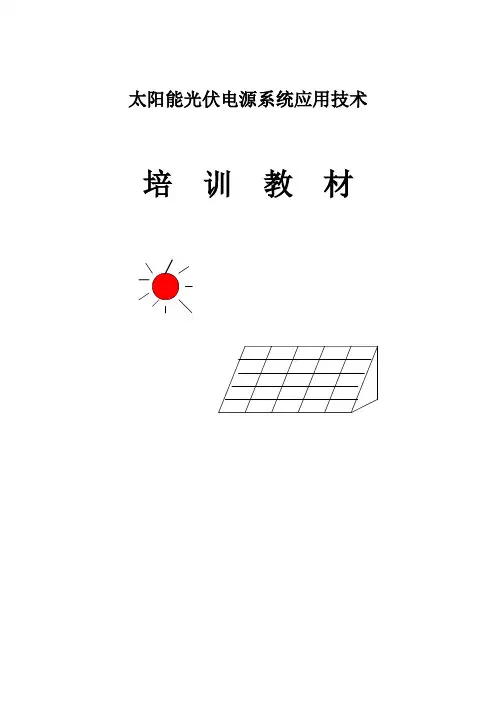

太阳能光伏电源系统应用技术培训教材前言我国研制太阳能电池始于一九五八年，中国的光伏技术经过四十年的努力，已具有一定的水平和基础。
过去我国边远地区的光伏发电市场主要由国家投资项目和多边援助项目支撑。
90年代以来，随着边远地区经济发展和农牧民收入水平的提高，边远地区的光伏发电市场也开始向商业化发展。
根据世界银行/全球环境基金可再生能源商业化项目准备研究过程中的资料显示，我国西部地区经营太阳能光伏发电系统的各类公司和团体由80年代的不足10家，发展到1997年底的50多家，其中大多数公司以商业化赢利为目的。
这从侧面表明，我国的光伏发电技术已经具有了一定的市场潜力和市场吸引力。
光伏电池发电有离网(独立电站)和并网(市电并网电站)两种工作方式。
过去，由于太阳电池的生产成本居高不下，所以光伏电池多用于工业部门（邮电、电力、石油、铁路等）和偏远无电地区的中小功率离网用户。
随着光伏产品成本的降低和农牧民收入水平的提高，太阳能光伏市场近年来发生了很大变化，开始向较大功率的交流系统和村庄供电系统发展；并且逐步向并网发电以及和建筑相结合(屋顶发电系统)的常规发电方向发展，开始由补充能源向替代能源过渡。
太阳能光伏电源的应用领域十分广阔，从数十瓦的户用照明系统到电信、电力、铁路、石油、部队等部门通讯设备数千瓦的备用电源系统，甚至在西藏阿里、安多等地区还建成几个数十千瓦的集中型太阳能光伏电站。
随着我国光伏事业的高速发展和应用领域的拓宽，从事太阳能光伏电源系统集成设计和安装的技术人员不断增加。
由于太阳能光伏电源技术属于跨多学科的新兴学科，它涉及到气象、光学、半导体、电力、电子、计算机和机械等多种学科技术，要求从业的技术人员应掌握广泛而深入的技术知识，才能合理设计使用和充分发挥价格较昂贵的光伏系统设备的作用。
但是，目前国内有关光伏技术的书籍和资料大多是介绍太阳电池、蓄电池等器件原理和应用方面的基本知识，而系统阐述太阳能光伏电源系统集成设计和配套电子设备（光伏电源控制器、方波或正弦波逆变器及系统检测仪器等）应用的专业资料却很少。
光伏系统设计培训参考资料共86页文档
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
光伏系统设计培训参考资料
•
6、黄金时代是在我们的前面，急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
光伏系统培训教材PPT(共 46张)
以下电压等级接入电网，且单个并网点总装机容量不超过6兆瓦的发电
项目。
8
2 光伏发电系统概述
2.4 光伏发电系统集成（EPC）
E－ electric电气设计，P－purchase 采购，C－construction 建设。
9
并网光伏发电系统的设计步骤
1、在考察的基础上进行预可行性研究（RetScreen）；
光伏系统培训
胡泰峰
目录 Content
1、 术语 2、 光伏发电系统概述 3、 光伏发电系统的构成与工作原理 4、 光伏发电系统主要部件简介 5、发电量计算 6、产品介绍 7、系统安装
21Βιβλιοθήκη 术语1.1 光伏组件 PV module 具有封装及内部联结的、能单独提供直流电输出的、最小不可分割的太阳电池
（二）、根据电网接入电压确定光伏发电站的等级 根据国家电网标准的分类如下： 1、小规模（接入0.4kV电网的PV电站）小于或等于 1MW 2、中规模（接入10-35kV电网） 1~30MW 3分、布大式规电模源（—接—入是6指6k位V及于以用上户电附网近），大所于发3电0能M就W地利用，以10千伏及
将光伏组件附着在建筑物上，与用户或电网相连接形成的光伏发电系统。 1.9 BIPV光伏建筑一体化 Building integrated PV
将光伏组件集成到建筑物上，同时承担建筑结构功能和光伏发电功能， 与用户或公共电网相连接形成的用户并网光伏发电系统。 1.10 并网点 Point of coupling (POC)
项目备案制是分布式的出路，2013年11月18日国家能源局下发了《 关于分布式光伏发电项目管理暂行办法的通知》的顶层设计，待出台实 施细则。
明年国家计划12GW，其中分布式8GW，分布式光伏发电 为我司明年重点之一。最新政策请大家留意相关网站！
光伏发电设计方案培训课件
家用光伏发电系统设计方案一家用离式光伏发电系统原理及系统组成在光照条件下，太阳电池根据光生伏特效应产生一定的电动势，通过组件的串并联形太阳能电池方阵，使得方阵电压达到系统输入电压的要求。
再通过充放控制器对蓄电池进行充电，将由光能转换而来的电能贮存起来。
晚上，蓄电池组为逆变器提供输入电，通过逆变器的作用，将直流电转换成交流电，输送到配电柜，由配电柜的切换作用进行供电。
蓄电池组的放电情况由控制器进行控制，保证蓄电池的正常使用。
光伏电站系统还应有限荷保护和防雷装置，以保护系统设备的过负载运行及免遭雷击，维护系统设备的安全使用。
从而实现：太阳能→电能→化学能→电能的转换，满足我们的日常生活需求。
图1-1 家用光伏发电系统二各部分的作用为：（一）太阳能电池板：太阳能电池板是太阳能发电系统中的核心部分，也是太阳能发电系统中价值最高的部分。
其作用是将太阳的辐射能力转换为电能，或送往蓄电池中存储起来，或推动负载工作。
（二）太阳能控制器：太阳能控制器的作用是控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护的作用。
在温差较大的地方，合格的控制器还应具备温度补偿的功能。
其他附加功能如光控开关、时控开关都应当是控制器的可选项；（三）蓄电池：一般为铅酸电池，小微型系统中，也可用镍氢电池、镍镉电池或锂电池。
其作用是在有光照时将太阳能电池板所发出的电能储存起来，到需要的时候再释放出来。
（四）逆变器：太阳能的直接输出一般都是12VDC、24VDC、48VDC。
为能向220VAC 的电器提供电能，需要将太阳能发电系统所发出的直流电能转换成交流电能，因此需要使用DC-AC逆变器。
三各参数计算与设计1 农村一般家庭用电负荷统计序号负载名称规格描述单位数量每天工作时间日耗电量1 节能灯20W/220V 个 5 5小时500WH2 电视机150W/220V 台 1 4小时600WH3 洗衣机300W/220V 台 1 1小时300WH4 冰箱200W/220V 台 1 24小时1000WH5 电饭煲1200W/220V 个 1 0.5小时600WH6 总计3000WH(3度)表1-1 用电量统计2 根据表1-1设计蓄电池组（1）蓄电池的先用: 能够和太阳能电池配套使用的蓄电池种类很多，目前广泛采用的有铅酸免维护蓄电池、普通铅酸蓄电池和碱性镍镉蓄电池三种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
kWh kWh 元/kWh
注：*是必须收集的资料
17
2.2 地面电站现场勘测
2.2.1 电站选址
光伏发电项目的特点是 装机灵活、安装简单， 不需要燃料输入，对站 址的场地平整要求高， 并且发电功率与当地日 照强度、大气质量、环 境温度相关。
气象
施工条 件
土地性 质
光伏电 站选址
交通
地形地 质
电力接 入
14
2.1 分布式电站现场勘测
2.1.4 线缆路线
确定逆变器安装位置 规划线路走线方向 确认光伏阵列到逆变器走线 确认逆变器到配电箱（并网点）走
线
15
2.1 分布式电站现场勘测
2.1.5 收资单
光伏系统现勘信息收集表
屋顶地点 房屋产权归属（房产证、土地证或其它 证明文件复印件） 业主联系人&联系方式
2.2.1 电站选址
山地场址说几个需要注意的问题 3）山体坡度大于25°的一般不考虑。 山体坡度太大会导致： ➢施工难度会很大， ➢施工机械很难上山作业 ➢土建工作难度也大 ➢项目造价会大大提高 ➢未来维护（清洗、检修）难度大
20
2.2 地面电站现场勘测
2.2.1 电站选址
山地场址说几个需要注意的问题
18
2.2 地面电站现场勘测
2.2.1 电站选址
山地场址说几个需要注意的问题 1）观察山体的山势走向，是南北走向还是东西走向；山体应是东西走向，
必须有向南的坡度。另外，周围有其他山体遮挡的不考虑。可以按两个山体距 离高于山体高度3倍以上来粗略估计。
2）冲击沟和敏感物（坟头、牛羊圈）等。
19
2.2 地面电站现场勘测
屋面部分
屋面类型*
平屋顶 □
斜屋顶 □
屋面所在建筑物朝向* 建筑图纸 屋面尺寸* 屋面障碍物情况* 建筑物楼层或高度*
周围是否有高达建筑物遮挡*
屋面照片*
建筑图 □
无□
一般 □
有□
东
南
混凝土 □ 琉璃瓦 □ 片瓦 □ 其它 □
结构图 □
较多 □
多□
无□
西
北
注：*是必须收集的资料
16
2.1 分布式电站现场勘测
况等
28
2.2 地面电站现场勘测
➢地理位置 电站拟选址距离变电站及城市等用电中心越近越 好， 这样可以减少大量电能在运输过程中的损耗。交通运输便利，有利 于建站施工安装及运行维护管理。 ➢土地类型 太阳能辐射能量密度低，光伏电站需要很大面积的廉 价土地，如戈壁、半固定沙漠、荒坡、盐碱地等。耕地、草原等土 地利用价值大的地区不宜开发。 ➢地形 光伏电站要建在地势平坦、开阔且周围没有高大建筑物、 树木、电线杆等能投影到太阳能光伏组件上的遮蔽物。坡度越小越 好，最好不要高于30°坡向朝向正南方向，附近无发生滚石、山体 滑坡、洪水的危险。因为固定式光伏组件在北半球朝南架设能够接 收到的太阳能辐射最多。 ➢面积 光伏电站占地面积较大，基本判断值为：1万千瓦占地 约300--600亩。 ➢水源 要落实水源的远近，是否充足，水质情况。
24
2.2 地面电站现场勘测
25
2.2 地面电站现场勘测
26
2.2 地面电站现场勘测
地形平坦、开阔
27
2.2 地面电站现场勘测
2.2.5 电网接入
329号文在容量管理方面强调了落实“电网接入”“电力消纳评价” 因此，业主在备案前需要落实：
1）接入系统的电压等级 2）核实接入间隔 3）送出线路长度 4）当地电网公司政策 5）当地电网消纳或限电情
2.1.2 屋面情况
瓦屋顶
波形瓦
和瓦
威尼斯瓦
平瓦
瓦下结构
瓦下结构细节图 12
2.1 分布式电站现场勘测
2.1.2 屋面情况
屋顶可利用面积 障碍物情况（尺寸、大小）； 女儿墙高度；
13
2.1 分布式电站现场勘测
2.1.3 配电情况
配电间位置 现有电力配电结构 负载供电电压 负荷用电量、用电情况 当地电价 变压器数量、容量 确定并网点位置 开关大小、位置
4）基本地质条件。 ➢目测有一定厚度的土层。 ➢看断层或被开挖的断面 ➢看一下土层到底有多厚，土层 下面是什么情况。 ➢如果是目测半米一下是坚硬的 大石头，那将来基础的工作量就 会特别大。
21
2.2 地面电站现场勘测
2.2.2 气象搜集
搜集初选站址的周围气象站历史观测数据：各月日照辐射量、海拔高度、风向、平均 风速及最大风速、年降雨量、极端最低气温、最高气温、全年平均雷暴次数以及其他 灾害性天气发生频率的统计结果。
特征三：接入配电网并在当地消纳
特征四：单点容量不超过6MW（多点接入以最大为准） 渔光互补/农光互补单点接入容量不超过20MW
注：目前的分布式光伏发电一般是指并网型系统，不包括离网系统。
5
1.2 分布式光伏发电原理图
6
二、前期勘测
7
2.1 分布式电站前期勘测 2.2 地面电站前期勘测
8
2.1 分布式电站现场勘测
2.1.5 收资单
并网配电部分
电网公司意见*
符合并网要求（附证明文件） □
不符合并网要求 □
总配电箱位置* 并网线路路径
室内 □
并网线路距离*
电力公司是否指定并网配电箱的 采购*
是□
否□
配电箱位置*
年均用电量
用电量及电价情况
白天日均用电量
用电价格
第一阶梯
元/kWh 第二阶梯
物业同意的证明文件*
已取得（ ） 未取得（ ） 业务人员:
22
2.2 地面电站现场勘测
2.2.3 土地性质
1）在全国土地二调图上，不是基本农田、基本林地等不可用地类； 2）未压覆矿，涉军事、文物、保护区、水源地等环境敏感地； 3）光伏项目占地大，要核实可用土地的面积满足要求。（因小部分土地不能用而
进行土地调规）
23
2.2 地面电站现场勘测
2.2.4 地形地质
2.1.1 厂址情况
地理位置 自然条件 经纬度坐标 周围情况 交通运输
9
2.1 分布式电站现场勘测
2.1.2 屋面情况
混凝土屋顶
10
2.1 分布式电站现场勘测 二、户用系统勘角驰结构
直立锁边结构
T型结构 11
2.1 分布式电站现场勘测 二、户用系统勘察设计
光伏系统设计培训
1
主要内容
1 光伏发电系统分类 2 前期勘查 3 光伏系统设计方法 4 标准方案设计及案例介绍 5 PVSYST应用
2
一、光伏发电系统分类
3
1.1 光伏发电系统分类
4
1.2 分布式光伏发电的几个特征
特征一：位于用户附近
特征二：10kV及以下接入 渔光互补/农光互补为35kV（66kV）及以下接入
