消声器施工工艺
消声器是一种在管道系统中用来减少流体噪音的装置，它包含一个内部消声器，在受力管道外部安装一个外壳，即外部消声器。
虽然它们对处理流体噪音和振动有很大的作用，但在安装消声器时也应充分考虑到管道系统的其他参数，如流量、温度和压力等，以保证正确的工作状态，同时确保管道系统不受任何损坏。
消声器施工工艺要求首先了解整个管道系统的具体噪声、温度、压力等情况，然后根据管道系统的实际情况决定安装什么类型的消声器；接下来，应确定出消声器的型号、サイズ和安装位置，然后在管道系统上做出预留孔以便安装消声器，这时应注意预留孔的位置、尺寸和数量要与消声器的安装位置和尺寸相符。
在安装消声器之前，应检查管道系统是否存在一些疏松或结构不坚固的部分，如果存在，则必须采取措施进行紧固。
在安装消声器时应注意其安装固定牢靠，以免受到来自流体的振动，影响其正常工作，如果在安装过程中，发现有破损或损坏的部分，则应该及时进行更换，并确保放射面完好无损。
安装完消声器之后，应该用专业的检测仪器对整个管道系统的噪声、振动、温度和压力等参数进行检测，分析数据，确保其正常运行。
总之，消声器的安装非常重要，其施工工艺也非常复杂，必须准确地确定消声器的型号、サイズ和安装位置，并仔细检查管道系统，以确保消声器的正确安装，而后应确保所有参数都得到正确把控，以保证消声器的正常工作。
因此，安装消声器时，应慎重认真，以确保
安装完毕之后管道系统的安全运行。
008消声器制作与安装工艺工程文档范本消声器是一种用来减少机械设备噪音的装置，广泛应用于工业、交通运输等领域。
消声器的制作与安装工艺至关重要，不当的工艺会导致消声效果降低甚至失效。
因此，下面我们将介绍一份消声器制作与安装工艺工程文档范本，希望对相关人员有所帮助。
一、制作工艺：1.材料准备：消声器的主要材料为金属板、吸音棉和密封胶。
2.制作外壳：首先根据设计要求，选择合适的金属板进行切割和弯曲，制作外壳。
外壳的弯曲角度和尺寸需精确控制，以确保消声器的密封性和结构强度。
3.安装吸音棉：将吸音棉填充到外壳内部，填充应均匀密实，避免出现空隙。
4.密封处理：使用密封胶对外壳进行密封处理，确保消声器的密封性能。
5.完成检验：制作完成后，对消声器进行检验，测试其吸音效果和密封性能，确保符合设计要求。
二、安装工艺：1.确定安装位置：根据噪音源的位置和传播路径，确定消声器的安装位置。
2.安装支架：根据消声器的尺寸和重量，制作合适的支架，并进行固定安装。
3.连接管道：将消声器与管道连接，并进行密封处理，确保不会发生漏气。
4.考虑排水：如果消声器需要排水，需考虑排水管道的设置，避免水分影响消声效果。
5.完成调试：安装完成后，对消声器进行调试，测试其消声效果，根据实际情况调整安装位置和参数，以达到最佳消声效果。
通过以上制作与安装工艺，我们可以保证消声器的制作质量和安装效果，提高噪音控制的效果，为工业生产和生活环境提供更为安静舒适的环境。
希望相关人员能认真遵循该工艺流程，确保消声器的有效运行和使用。
消声器制作与安装工程施工工艺及要求一、前期准备工作在进行消声器制作与安装工程之前需要进行一些前期准备工作，包括确定设计要求、选择材料、制定施工方案等。
1.1确定设计要求在开始消声器制作与安装工程之前，需要明确设计要求，包括消声效果要求、噪音源特征及噪声频谱等相关参数。
1.2选择材料根据设计要求，选择适合的材料进行制作，常用的材料有金属、塑料、陶瓷等。
1.3制定施工方案根据设计要求和消声器的结构特点，制定详细的施工方案，包括制作工艺、安装位置、连接方式等。
二、消声器制作工艺2.1材料准备根据设计要求，将所需的材料准备齐全，包括金属板、绝缘材料、吸声材料等。
2.2制作工艺根据消声器的结构特点，采用相应的制作工艺进行制作，常见的制作工艺有：焊接、钻孔、折弯、剪切等。
2.3吸声材料安装将准备好的吸声材料按照设计要求进行安装，常见的安装方式有固定焊接、粘贴、固定螺栓等。
2.4测试与调试制作完消声器后，需要进行测试与调试，包括测量消声效果、检测材料的声学性能等。
三、消声器安装工艺3.1安装位置确定根据设计要求和噪音源的位置、声音传播特点等，确定消声器的安装位置，一般选择在噪音源的附近或传播路径上。
3.2安装方式确定根据消声器的结构特点和安装位置，确定相应的安装方式，常见的安装方式有吊装、支撑、固定等。
3.3连接方式确定根据消声器的结构特点和安装位置，确定与噪音源、管道或设备的连接方式，常见的连接方式有焊接、螺纹连接、法兰连接等。
3.4安装调试进行消声器的安装调试，包括确认安装位置、连接方式是否正确，检查固定是否牢固，进行必要的调整以确保消声器的正常工作。
四、施工要求4.1安全施工在进行消声器制作与安装工程时，要严格遵守安全文明施工要求，做好施工现场的防火、防爆、通风等安全工作。
4.2质量控制制作与安装过程中，要注重质量控制，材料的选择要符合相关标准，工艺要符合要求，确保制作与安装的质量合格。
4.3环境保护在进行消声器制作与安装工程时，要注意环境保护，减少噪声、震动对周围环境的影响，合理使用资源，减少对环境的污染。

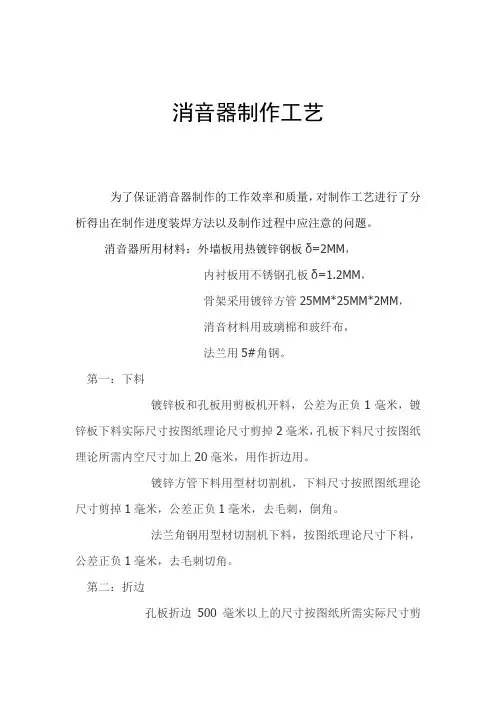

消声器制作与安装工艺消声器是一种常见的降低噪音的设备，广泛应用于工业、建筑、交通等领域。
消声器的制作与安装涉及到多个环节，包括设计、加工、安装等过程。
本文将介绍消声器的制作与安装工艺。
首先，消声器的制作过程从设计开始。
设计师需要根据具体的噪音源、噪音频率和噪音水平来确定消声器的参数。
消声器的主要参数包括尺寸、孔径、密度和材料选择等。
设计师可以利用声学软件进行模拟计算，优化出最合适的消声器设计方案。
接下来是消声器的加工过程。
根据设计方案，生产厂家将采购适当的材料，并进行加工和组装。
消声器的外壳一般使用金属材料，如不锈钢或铝合金，以保证耐久性和抗腐蚀性。
内部填料一般使用纤维材料，如玻璃纤维或岩棉，以提高消声效果。
制作过程中需要注意材料的选择和加工工艺，确保消声器的质量和性能。
制作完成后，就可以进行消声器的安装了。
在安装前，首先需要确定好安装位置和连接方式。
消声器通常安装在噪音源附近，通过管道连接。
如果需要连接多个消声器，可以采用并联或串联的方式。
在安装时，要注意消声器与管道的连接紧密性和密封性，防止噪音泄漏。
同时，还需要保证消声器的支撑和固定，以防止受到外部振动的影响。
安装完成后，还需要进行一些测试和调试工作，以确保消声器的效果。
可以使用专业的噪音监测仪器，在噪音源和消声器的入口和出口测量噪音水平，比较两者的差值来评估消声效果。
如果需要进一步改善消声效果，可以通过调整消声器的参数或增加附属设备，如消声板或消声罩等来实现。
最后，还需要定期进行消声器的维护和保养。
根据使用情况，定期清洁消声器内部和外部的积尘和杂物，保持其畅通和正常工作。
同时，还要检查消声器的连接和支撑部件，确保其稳固和可靠。
总结起来，消声器的制作与安装工艺包括设计、加工和安装等多个环节。
在制作过程中，需要根据具体要求确定消声器的参数和材料，并进行精确的加工和组装。
在安装和调试过程中，要注意连接和固定的紧密性和密封性，以及消声效果的评估。
消声器施工工艺消声器，即消声技术，是用来减少设备及其他设施发出的噪声，以达到良好环境的一种技术。
它的工作原理是通过增加声波的反射和吸收来降低噪声。
施工消声器的工艺包括以下几个方面：一、设计审查设计审查是施工消声器的首要步骤。
首先要根据安装环境及通风条件，进行消声器的设计。
然后，要结合设计文件，进行消声器的实际工程验收。
二、现场测量现场测量是施工消声器的第二要步骤。
在进行实际施工前，应先进行室内环境声和消声器安装位置的现场测量，以确保施工效果。
其中，室内环境噪声应测量三次，分别为：室内噪声、室外噪声和消声器安装位置的噪声。
三、消声器安装消声器安装是施工消声器的第三要步骤。
在安装消声器之前，应先准备好消声器的承重结构和隔振材料，以确保消声器的安装牢固可靠。
接着，将消声器固定在承重结构上，并用隔振材料将消声器与结构牢固地隔开，以防止振动传递。
最后，可以通过调整消声器的垂直角度，调节消声器的流量及压力，以达到最佳消声效果。
四、消声器实验消声器实验是施工消声器的第四要步骤。
实验应采用双源法和静压测定法，以检验消声器的工作性能。
在实验中，可以比较不同的设计参数，来评价消声器的效果，并以此为基础，对消声器进行调整。
五、消声器安装完整性检查消声器安装完整性检查是施工消声器的第五要步骤。
在消声器安装完成后，应对消声器进行完整性检查，确保其外形、接口牢固可靠，从而保证消声器能够正常工作。
六、维护保养维护保养是施工消声器的最后一步。
消声器的使用寿命受许多因素的影响，因此，在日常使用中，应定期对消声器进行检查保养，以防止出现损坏，延长其使用寿命。
同时，应定期检查消声器安装的环境条件，确保消声器的效果能够持续保持良好。
综上所述，施工消声器的工艺包括设计审查、现场测量、消声器安装、消声器实验、消声器安装完整性检查和维护保养等几个重要步骤。
这些步骤要严格按照规定进行，才能确保消声器的安装可靠，达到最佳的效果。

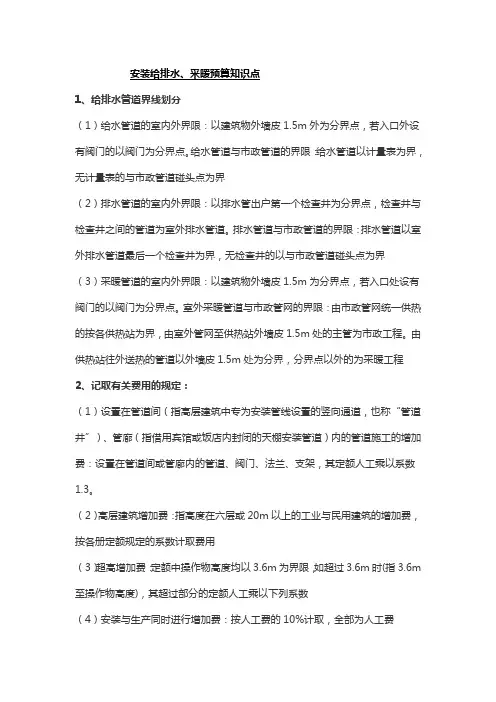

1、给排水管道界线划分（1）给水管道的室内外界限：以建筑物外墙皮1.5m外为分界点，若入口外设有阀门的以阀门为分界点。
给水管道与市政管道的界限：给水管道以计量表为界，无计量表的与市政管道碰头点为界（2）排水管道的室内外界限：以排水管出户第一个检查井为分界点，检查井与检查井之间的管道为室外排水管道。
排水管道与市政管道的界限：排水管道以室外排水管道最后一个检查井为界，无检查井的以与市政管道碰头点为界（3）采暖管道的室内外界限：以建筑物外墙皮1.5m为分界点，若入口处设有阀门的以阀门为分界点。
室外采暖管道与市政管网的界限：由市政管网统一供热的按各供热站为界，由室外管网至供热站外墙皮1.5m处的主管为市政工程。
由供热站往外送热的管道以外墙皮1.5m处为分界，分界点以外的为采暖工程2、记取有关费用的规定：（1）设置在管道间（指高层建筑中专为安装管线设置的竖向通道，也称“管道井”）、管廊（指借用宾馆或饭店内封闭的天棚安装管道）内的管道施工的增加费：设置在管道间或管廊内的管道、阀门、法兰、支架，其定额人工乘以系数1.3。
（2）高层建筑增加费：指高度在六层或20m以上的工业与民用建筑的增加费，按各册定额规定的系数计取费用（3）超高增加费：定额中操作物高度均以3.6m为界限，如超过3.6m时(指3.6m 至操作物高度)，其超过部分的定额人工乘以下列系数（4）安装与生产同时进行增加费：按人工费的10%计取，全部为人工费（5）在有害身体健康环境中施工增加费：按人工费的10%计取，全部为人工费（6）采暖工程系统调整费：按采暖工程人工费的15%计算，其中人工工资占20%。
采用工程量清单计价模式的工程项目，采暖工程系统调整在分部分项工程量清单中单独列项，单价可参考采暖工程系统调试费（7）脚手架搭拆费：按分部分项工程人工费的5%计算，其中人工工资占25%。
采用工程量清单计价模式的项目，脚手架应列入措施项目清单，单价可参照脚手架搭拆费3、配水附件：指装在给水支管末端，供给各类卫生器具和用水设备的配水龙头和生产、消防等用水设备控制阀门：指控制水流方向，调节水量、水压以及关断水流，便于管道、仪表和设备检修和各类阀门4、识读给排水平面图必须掌握的内容：（1）查明卫生器具、用水设备及升压设备的类型、数量、安装位置、定位尺寸。
消声器施工工艺
消声器是各大建筑、工厂和交通噪音污染控制设施中不可缺少的一部分，不仅消除噪音污染，有利于环境保护，还能改善办公室的舒适度，使工作环境更加宜人。
在工程施工中，消声器施工工艺要求部分是特殊的，下面就结合本案例来说明消声器施工工艺。
一、消声器安装准备
1.预先准备必要的施工材料：垫层材料、绝热材料、铝夹角、音箱、支架等。
2.加压箱拆卸：拆卸加压箱，清洁加压箱内部的灰尘和污垢，然后将加压箱上的垫层材料按一定的图纸排列，并用铝夹角将其固定起来；
3.消声器安装：将消声器的支架安装在加压箱内的垫层材料上，将消声器和音箱固定在支架上，并用绝热材料将其填充，确保消声器安装牢固；
4.检测：将消声器安装完毕后，做一次噪音检测，通过检测，可以及时确定消声器的效果，以保证最终消声器的质量和性能。
二、消声器的维护保养
1.定期维护：定期给消声器做检查，防止消声器出现故障或老化；
2.保洁：定期给消声器内部和外部清洁，避免噪音污染造成影响；
3.安全检查：定期检查安全系统，保证消声器的正常运行；
4.绝热材料：经常检查消声器内部垫层材料和绝热材料，保持消声器正常性能。
总之，消声器施工工艺还是比较复杂的，需要在施工中细心安装，及时维护保养，确保消声器的正常运行，同时降低噪音污染，改善人们的工作和生活环境。
第1页筑龙网 w w w .s i n o a e c .c o m 《4-8消声器制作与安装工艺标准》 资料编号：G Y 408-1998 4—8消声器制作与安装工艺标准（408-1998）1 范围本工艺标准适用于阻性、抗性、共振性消声器制作与安装工程。
2 施工准备2.1 材料要求及主要机具：2.1.1 各种板材、型钢应具有出厂合格证明书或质量鉴定文件。
2.1.2 除上述证明文件外，应进行外观检查。
板材表面应平整，厚度均匀，无凸凹及明显压伤现象，并不得有裂纹、分层、麻点及锈蚀情况。
型钢应等型，不应有裂纹、划痕、麻点及其它影响质量的缺陷。
2.1.3 吸声材料应严格按照设计要求选用，并满足对防火、防潮和耐腐蚀性能的要求。
2.1.4 其它材料不能因具有缺陷而导致成品强度的降低或影响其使用效果。
2.1.5 龙门剪板机、振动式曲线剪板机、手动电动剪、倒角机、咬口机、析方机、咬口压实机、合缝机、型钢切割机、冲孔机、台钻、手电钻、液压铆钉钳、电动拉铆枪、空气压缩机、油漆喷枪、钢直尺、角尺、量角器、划规、划针、洋冲、铁锤、木锤、拍板、滑轮、倒链、绳索、活动扳手、钢丝钳、螺丝刀、钢锯、线锤、钢卷尺、水平尺等。
2.2 作业条件：2.2.1 应具有宽敞、明亮、地面平整、洁净的厂房。
2.2.2 作业地点要有满足加工工艺要求的机具、设施、电源、安全防护装置及消防器材。
2.2.3 消声器制作应按照设计图纸和标准图的要求进行，并有施工员书面的质量、技术、安全交底。
2.2.4 消声器制作所运用的材料，应符合设计规定的防火、防腐、防潮和卫生的要求。
3 操作工艺3.1 工艺流程：第2页筑龙网 w w w .s i n o a e c .c o m 《4-8消声器制作与安装工艺标准》 资料编号：G Y 408-1998→ 组装 → 法兰铆接 → 成品检验 → 出厂 → 安装→ 检验3.2 消声器制作。
各种金属板材加工应采用机械加工，如剪切、折方、折边、咬口等，做到一次成型，减少手工操作。
消声器制作及安装工艺标准一、总则1 范围本标准适用于在建项目消声器的制作、安装施工管理和质量验收，如本标准的要求高于国家相关规范的规定，以本标准为准，否则以国家规范为准。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。
GB50300-2001建筑工程施工质量验收统一标准GB50243-2002通风与空调工程施工质量验收规范二、施工准备1 技术准备1.1技术交底工作完成。
1.2所制成品的主要技术参数应符合国家及相关行业标准的要求。
1.3施工时所需要的相关标准、标准图集、设计院院标及相关的参考资料应准备齐全。
1.4对于一些加工数量较大、有特殊要求的零部件应事先制作模具，进行集中加工，以提高工作效率和产品质量。
2物资准备2.1消声器所用材料的材质、厚度、规格、型号应严格按照设计要求及相关标准的要求选用，并应具有出厂合格证明书和质量鉴定文件、材质证明报告。
2. 2消声器制作材料，应进行外观检查，各种板材表面应平整，厚度均匀，无明显伤痕，并不得有裂纹、锈蚀等质量缺陷；型材应均匀、无裂纹及严重锈蚀等情况。
2. 3消声器微穿孔板的穿孔孔径和穿孔率必须符合设计图纸的要求。
穿孔孔径的大小一致，分布要均匀。
2. 4所有材料不能因其本身缺陷而影响或降低产品的质量或使用效果。
2. 5消声器、消声弯头、消声风管和消声静压箱若选用专业生产厂的产品，产品应具有出厂合格证明书或质量鉴定文件检测报告。
2. 6消声器的吸声材料应按照设计要求和有关产品标准进行选用，吸声材料的材质、密度、吸湿率应达到设计使用要求，并满足对防火、防潮和耐腐蚀性能的要求。
3作业条件准备3. 1应具备有宽敞、明亮、地面平整、整洁的场地或厂房。
3.2制作地点至安装现场之间的道路应畅通，能保证机械设备、材料及半成品部件运输方便。
三、施工工艺1施工工艺流程2操作要求阻性消声器的消声片和消声壁、抗性消声器的膨胀腔、共振性消声器中的穿孔板孔径和穿孔率、共振腔、阻抗复合消声器中的消声片、消声壁和膨胀腔等均应严格按设计和标准图进行制造加工。
汽车消声器的工艺流程及设备介绍汽车消声器加工工艺流程及设备介绍现在国人虽然提倡节能减排，但对汽车的热衷度仍是不减，城市上的交通拥堵，但是农村的买车市场正在一步步扩张，过去村子里几乎看不到车，现在谁家买辆汽车都不是什么稀奇的事情了，随汽车而来带动的产业链更是如雨后春笋般的竞相浮出像汽车汽车消声器属于汽车零部件的一种，它是汽车排气系统(汽车排气系统由排气歧管，排气管，催化转换器，排气温度传感器，消声器和排气尾管等组成)的一个重要组成部分。
，汽车消声器也是在各地火热销售，对于汽车消声器人们对他的了解也渐渐深入，具体汽车消声器是怎样做的呢,它的加工工艺流程是怎样的呢,具体需要有什么加工设备呢,我们来看一下。
壹.汽车消声器设备的工艺流程:做汽车消声器首先需要将成卷的板材用剪板机裁好，裁好合适尺寸用成圆机卷成圆桶形状，然后可以中缝焊接成圆桶，也可以用打口机将中缝结合两边正反折弯，然后搭接用液压压花机压出花纹，然后就是成型机将桶身可以做成多种规格形状，如圆形，方形，椭圆形，三角形等，再次就是用翻边机进行桶身两端翻边，翻边完成后，就是将桶身与两端的盖子结合了，这就要用封桶机了，桶身制作完成以后，另外还需要弯管机，胀管机，缩管机等管材加工设备对排气管进行加工，将加工好的桶与管子焊接到一起就可以了，一支汽车消声器就这样做好了。
贰.汽车消声器的主要加工设备:一、汽车消声器桶底、桶盖、桶内挡板制造设备: 冲床或液压机两台，模具一套二、汽车消声器桶身制造设备:1.料剪切设备:剪板机一台2.桶身卷板设备:两辊成圆机一台3.中缝设备:打口机一台，压花机机一台或者全自动直缝焊接设备4.桶身成型设备:成型机一台5.桶身翻边设备:翻边机一台三、桶身封口设备:四柱封口机或液压封口机一台四、排气管设备:切管机一台，弯管机一台，胀管机一台，缩管机一台。
叁.汽车消声器设备的功用:一、板料剪切设备:普通剪板机:将校平板材裁剪到规定尺寸;二、底、盖、内挡板设备模具:冲床或液压机两台，模具一套:用来冲压消声器桶身端盖及内挡板;三、桶身成型设备:成圆机:用于板材卷桶异型桶需要桶身成型机:将预卷好成桶的产品,做成例如,三角形,方形,椭圆形等各种不规则桶身四、桶身中缝设备:打口机:用于中缝咬合,压花机:用于中缝咬合后轧实，有印记要求的附带轧印, 或者全自动直缝焊接设备:中缝直接焊接;五、桶身翻边设备: 翻边机:翻边后与底、盖咬合卷边六、桶身封口设备:封口机:用于对底盖翻边后咬合;七、排气管设备:胀管机:用于管端成型, 小型电动弯管机:排气管的弯制。
第1页
筑龙网 w w w .s i n o a e c .c o m 《4-8消声器制作与安装工艺标准》 资料编号：G Y 408-1998 4—8消声器制作与安装工艺标准（408-1998）
1 范围
本工艺标准适用于阻性、抗性、共振性消声器制作与安装工程。
2 施工准备
2.1 材料要求及主要机具：
2.1.1 各种板材、型钢应具有出厂合格证明书或质量鉴定文件。
2.1.2 除上述证明文件外，应进行外观检查。
板材表面应平整，厚度均匀，无凸凹及明显压伤现象，并不得有裂纹、分层、麻点及锈蚀情况。
型钢应等型，不应有裂纹、划痕、麻点及其它影响质量的缺陷。
2.1.3 吸声材料应严格按照设计要求选用，并满足对防火、防潮和耐腐蚀性能的要求。
2.1.4 其它材料不能因具有缺陷而导致成品强度的降低或影响其使用效果。
2.1.5 龙门剪板机、振动式曲线剪板机、手动电动剪、倒角机、咬口机、析方机、咬口压实机、合缝机、型钢切割机、冲孔机、台钻、手电钻、液压铆钉钳、电动拉铆枪、空气压缩机、油漆喷枪、钢直尺、角尺、量角器、划规、划针、洋冲、铁锤、木锤、拍板、滑轮、倒链、绳索、活动扳手、钢丝钳、螺丝刀、钢锯、线锤、钢卷尺、水平尺等。
2.2 作业条件：
2.2.1 应具有宽敞、明亮、地面平整、洁净的厂房。
2.2.2 作业地点要有满足加工工艺要求的机具、设施、电源、安全防护装置及消防器材。
2.2.3 消声器制作应按照设计图纸和标准图的要求进行，并有施工员书面的质量、技术、安全交底。
2.2.4 消声器制作所运用的材料，应符合设计规定的防火、防腐、防潮和卫生的要求。
3 操作工艺
3.1 工艺流程：
第2页
筑龙网 w w w .s i n o a e c .c o m 《4-8消声器制作与安装工艺标准》 资料编号：G Y 408-1998
→ 组装 → 法兰铆接 → 成品检验 → 出厂 → 安装
→ 检验
3.2 消声器制作。
各种金属板材加工应采用机械加工，如剪切、折方、折边、咬口等，做到一次成型，减少手工操作。
镀锌钢板施工时，应注意使镀锌层不受破坏，尽量采用咬接或铆接。
3.3 消声器框架应牢固，壳体不得漏风。
消声器外管、内管、盖板、隔板制作，法兰制作及铆接等要求参照
4.1内容。
3.4 阻性消声器（图4-28）在加工时，内部尺寸不能随意改变。
其阻性消声片（图4-29）是用木筋制成木框（如设计要求用金属结构，则按设计要求加工），内填超细玻璃棉等吸声材料，外包玻璃布等覆面材料制成。
在填充吸声材料时，应按设计的容重，厚度等要求铺放均匀，覆面层不得破损。
装钉吸声片时，与气流接触部分均用漆泡钉，其余部分用鞋钉装订。
钉泡钉时，在泡钉处加一层垫片，可减少破损现象。
对于容积较大的吸声片，为了防止因消声器安装或移动而造成吸声材料下沉，可在容腔内装设适当的托挡板。
图4-28 图4-29
3.5 抗性消声器图4-30是利用管道内截面突变，起到消声作用。
加工制作时，不能任意改变膨胀室的尺寸。
3.6 共振性消声器（图4-31）制作应按设计要求加工。
不能任意改变关键部分的尺寸。
穿孔板的孔径和穿孔率应符合设计要求。
穿孔板经冲（钻）孔后，
第3页
筑龙网 w w w .s i n o a e c .c o m 《4-8消声器制作与安装工艺标准》 资料编号：G Y 408-1998 应将孔口的毛刺锉平。
共振腔的隔板尺寸应正确，隔板与壁板连接处应紧贴。
图4-30 图4-31
3.7 阻抗复合式消声器（图4-32）组装时，应先用圆钉将制成的消声片装
钉成消声片组，同时用铆钉将横隔板与内管分段铆接好，然后用半圆头木螺丝将各段内管与消声片组固定，再将外管与横隔板、外管与消声器两端盖板、盖板与内管分别用半沉头自攻螺丝固定，最后在铆接两端法兰。
图4-32
3.8 消声风管、消声静压箱及消声弯头内所衬的消声材料应均匀贴紧，不能脱落，并且拼缝要密实，表面平整，不能凹凸不平。
3.9 消声器内的消声材料覆面层不得破损，搭接时应顺气流，且界面不得有毛边。
消声器内直接逆风面布质要有保护措施。
3.10 消声弯管的平面边长大于800mm时，应加设导流吸声片。
导流吸声片表面应平滑、圆弧均匀、与弯管连接紧密牢固。
不得有松动现象。
3.11 消声百叶窗，框架应牢固，叶片的片距应均匀，吸声面方向应符合设计要求。
3.12 消声器内外金属构件表面应涂刷红丹防锈漆两道（优质镀锌板材可不涂防锈漆）。
涂刷前，金属表面应按需要做好处理，清除铁锈、油脂等杂物。
涂刷时要求无漏涂、起泡、露底等现象。
3.13 组装后的成品应按照设计文件及施工验收规范要求进行检验，产品达到要求方可出厂。
3.14 消声器、消声弯头等在安装时应单独设支、吊架，使风管不承受其重量。
3.15 支吊架应根据消声器的型号、规格和建筑物的结构情况，按照国标或设计图纸的规定选用。
消声器在安装前应检查支、吊架等固定件的位置是否正确，预埋件或膨胀螺栓是否安装牢固、可靠。
支、吊架必须保证所承担的载荷。
3.16 消声器支、吊架托铁上穿吊杆的螺孔距离，
应比消声器稍宽40～50mm。
第4页
筑龙网 w w w .s i n o a e c .c o m 《4-8消声器制作与安装工艺标准》 资料编号：G Y 408-1998 为了便于调节标高，可在吊杆端部套有50～60mm的丝扣，以便找平、找正。
也可用在托铁上加垫的方法找平、找正。
3.17 消声器的安装方向必须正确，与风管或管件的法兰连接应保证严密、牢固。
3.18 当空调系统为恒温，要求较高时，消声器外壳应与风管同样作保温处理。
3.19 消声器安装后，可用拉线或吊线的方法进行检查，不符合要求的应进行修整。
3.20 消声器安装就位后，应加强管理，采取防护措施。
严禁其它支、吊架固定在消声器法兰及支吊架上。
4 质量标准
4.1 保证项目：
4.1.1 消声器的型号、尺寸必须符合设计要求，并标明气流方向。
检验方法：尺量和观察检查。
4.1.2 消声器框架必须牢固，共振腔的隔板尺寸正确，隔板与壁板结合处紧贴，外壳严密不漏。
检验方法：手扳和观察检查。
4.1.3 消声片单体安装，固定端必须牢固，片距均匀。
检验方法：手扳和观察检查。
4.1.4 消声器安装方向必须正确，并单独设置支吊架。
检验方法：观察检查。
4.2 基本项目：
4.2.1 消声材料的敷设应达到片状材料粘贴牢固，平整；散状材料充填均匀、无下沉。
检验方法：观察检查。
4.2.2 消声材料的覆盖面应顺气流向拼接，拼接整齐，无损坏；穿孔板无毛刺，孔距排列均匀。
检验方法：观察检查。
5 成品保护
5.1 消声器成品应在平整、无积水的室内场地上码放整齐，下部设有垫托，并有必要的防水措施。
5.2 成品应按规格、型号进行编号。
妥善保管，不得遭受雨雪，泥土、灰
第5页
筑龙网 w w w .s i n o a e c .c o m 《4-8消声器制作与安装工艺标准》 资料编号：G Y 408-1998 尘和潮气的侵蚀。
5.3 消声器在装卸、运输和安装过程中应轻拿轻放，以防损坏成品。
5.4 消声器在安装前应进行检查，充填的吸声材料不应有明显下沉。
发现质量缺陷要进行修复。
5.5 消声器安装后如遇暂停工阶段，应将端口包扎严密，以免损坏或进入碴土等。
6 应注意的质量问题
6.1 消声器的覆面材料容易破损，使吸声材料外露或脱落，影响功能。
制作时，钉覆面材料的泡钉应加垫片。
发现覆面材料有破损现象，应根据情况及时修复或更换。
6.2 消声片敷设的消声材料容易下沉，出现空隙而影响吸声效果。
制作时对容积较大的吸声片可在容腔内装设适当的托挡板，搬运及安装时应轻拿轻放。
安装前应进行检查，消声材料不得有明显下沉。
6.3 消声器外壳拼接处及角部易产生孔洞而漏风，制作时应加以注意，发现孔洞后应及时用锡焊或密封胶堵严。
6.4 穿孔板经钻孔后产生的毛刺易划破覆面材料或产生噪音，应将孔口的毛刺锉平。
6.5 消声材料填充不均匀、覆面层不紧，消声孔分布不均匀、孔径小、总面积不足等使性能降低，要根据设计或规范严格工艺操作。
6.6 消声弯头弧形片的弧度不均匀、消声片片距不相等，应认真执行工艺标准，缺陷予以消除。
7 质量记录
7.1 消声器制作与安装分项工程质量检验评定表。
7.2 自检、互检记录。
7.3 预检工程检查记录单。
