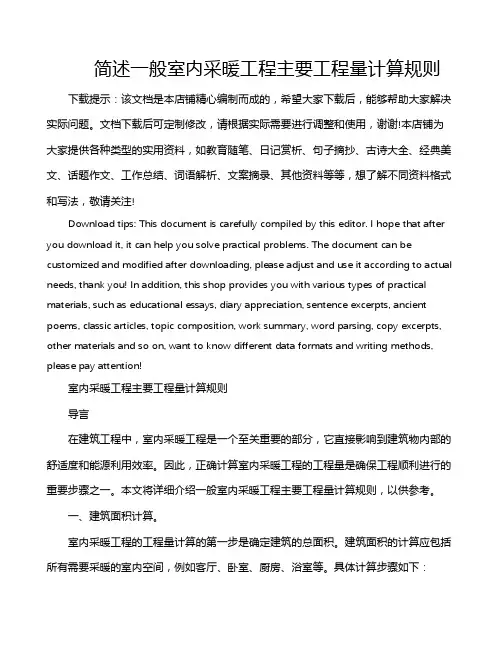

简述一般室内采暖工程主要工程量计算规则下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!室内采暖工程主要工程量计算规则导言在建筑工程中,室内采暖工程是一个至关重要的部分,它直接影响到建筑物内部的舒适度和能源利用效率。
给排水、采暖、燃气工程量计算规则给排水、采暖、燃气工程量计算规则——小蚂蚁算量工厂小蚂蚁算量工厂觉得规则规范是工程量计算的前提,前提弄错了,那你计算的工程量肯定是错误的,小蚂蚁算量工厂总结了下给排水、采暖、燃气工程量计算规则、规范,希望对有需要的朋友有一些帮助。
一、室内外界线划分1、给水管道:A.室内外界线:阀门或外墙皮1.5m;B.与市政管道界线以水表井为界,无水表井者,以与市政管道碰头点为界。
2、排水管道:A.室内外以出户第一个排水检查井为界;B.室外管道与市政管道界线以与市政管道碰头井为界。
另设在高层建筑内的泵房间管道与本章界线,以泵房外墙皮为界(泵房内管道阀件套用工艺管道定额章节)。
二、管道安装1、各种管道,均以设计施工说明材质按递增或递减步距分不同管材,均以施工图所示中心长度,以"m"为计量单位,不扣除阀门、管件所占的长度(室外管道不扣除井所占长度)。
另设置于管道间、管廊内的管道(含相关连接件),其定额人工乘以系数 1.3;主体结构为现场浇注采用钢模施工的工程:内外浇注的定额人工乘以系数1.05,内浇外砌的定额人工乘以系数1.03。
2、"卫生器具安装"的支管管道安装工程量计算规定①各种卫生器具的给水管道安装工程量均计至各卫生器具供水点(镶接点)。
②淋浴器的给水管道安装工程量计至阀门中心。
3、排水管道安装工程量计算规定①蹲式大便器安装:A、采用铸铁P存水弯的,管长算到楼地面(扣除存水弯长度),计算主材时另加铸铁存水弯与陶瓷存水变的价差。
B、采用陶瓷存水弯,管长算到楼地面。
②坐式大便器安装:管长计算到楼地面。
③立式小便器安装:只计算其水平管道长度,立管不计。
④挂式小便器安装:管长计算到楼地面。
⑤扫除口安装:管长计算到楼地面。
⑥浴盆安装:管长计算到楼地面(扣除存水弯长度)。
⑦排水栓安装:A、不带存水弯的,管长计算到楼地面。
B、带S存水弯的,管长计算到楼地面上0.1M;另计0.15M短管主材。
采暖通风系统调整调整工程量计算规则1.调整前的调查和分析:在进行任何调整工程前,需要对建筑物的现状进行调查和分析。
这包括对建筑物的结构、建筑材料、设备现状等进行详细了解,以确定需要调整的具体范围和目标。
2.调整项目的确定:根据调查和分析结果,确定需要进行的具体调整项目。
这可能包括更换或升级设备、改变供暖和通风系统的设计方案、优化管道布局等。
对于每个调整项目,需要明确其目标和计算目标实现前后的差异。
3.工程量计算的内容:在进行工程量计算时,需要考虑到工程的各个方面。
这包括设备和材料的数量、规格、型号等,施工工艺和空间布局的调整量,还可能包括相关的检测、测试和调试工作。
4.计算方法的选择:根据具体项目的特点和调整的目标,选择适合的计算方法。
这可能包括基于经验的估算方法、基于工程设计标准的计算方法、基于模拟和仿真的计算方法等。
对于复杂的调整项目,可以采用多种方法进行综合计算。
5.相关标准和规范的应用:在进行工程量计算时,需要参考相关的标准和规范,以确保调整项目的安全、可靠和符合法规要求。
这包括建筑工程设计规范、设备安装与调试规范等。
6.数据采集和处理:在进行工程量计算时,需要采集和处理各种室内外环境参数的数据。
这可能包括室内温度、湿度、CO2浓度等,以及室外温度、湿度、风速等。
这些数据可以通过传感器和监测设备采集,并进行实时监测和记录。
7.计算结果的评估和分析:在完成工程量计算后,需要对计算结果进行评估和分析。
这可能包括对调整项目的效果进行评估,以及对计算过程中的误差和不确定性进行分析。
对于调整项目的实施和调优,可以根据评估和分析结果进行进一步的优化。
8.工程量计算的文件和报告:工程量计算的结果需要整理成文件和报告,以便于工程实施和后续的管理和维护。
这包括计量单、工程量表、调整方案等。
对于大规模和复杂的调整项目,可能还需要编制详细的调整方案和操作手册。
总之,采暖通风系统调整工程量计算是一个复杂而关键的过程,需要对建筑物和系统进行全面的调查、分析和评估。

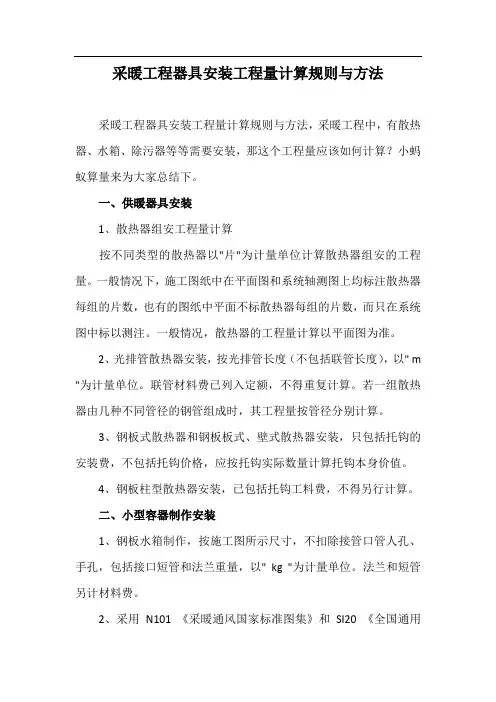

采暖工程器具安装工程量计算规则与方法采暖工程器具安装工程量计算规则与方法,采暖工程中,有散热器、水箱、除污器等等需要安装,那这个工程量应该如何计算?小蚂蚁算量来为大家总结下。
一、供暖器具安装1、散热器组安工程量计算按不同类型的散热器以"片"为计量单位计算散热器组安的工程量。
一般情况下,施工图纸中在平面图和系统轴测图上均标注散热器每组的片数,也有的图纸中平面不标散热器每组的片数,而只在系统图中标以测注。
一般情况,散热器的工程量计算以平面图为准。
2、光排管散热器安装,按光排管长度(不包括联管长度),以" m "为计量单位。
联管材料费已列入定额,不得重复计算。
若一组散热器由几种不同管径的钢管组成时,其工程量按管径分别计算。
3、钢板式散热器和钢板板式、壁式散热器安装,只包括托钩的安装费,不包括托钩价格,应按托钩实际数量计算托钩本身价值。
4、钢板柱型散热器安装,已包括托钩工料费,不得另行计算。
二、小型容器制作安装1、钢板水箱制作,按施工图所示尺寸,不扣除接管口管人孔、手孔,包括接口短管和法兰重量,以" kg "为计量单位。
法兰和短管另计材料费。
2、采用N101 《采暖通风国家标准图集》和SI20 《全国通用给水排水标准图集》的矩形水箱安装,以"个"为计量单位,按水箱总容积套用定额相应子目。
圆形水箱安装也按总容积套用矩形水箱安装相应子目。
水箱安装不包括支架制作安装,如为型钢支架执行一般管道支架定额项目,若为混凝土或砖支座,执行土建定额相应项目。
3、除污器单独安装时,可执行《工艺管道工程》相同口径的阀门安装定额项目,其接口法兰安装也执行法兰安装项目。
成组安装时,可按其构成部分分别套用定额相应项目。
小蚂蚁算量工厂总结了采暖工程器具安装工程量计算规则与方法,也说明了套价的相关问题,希望对大家有所帮助。

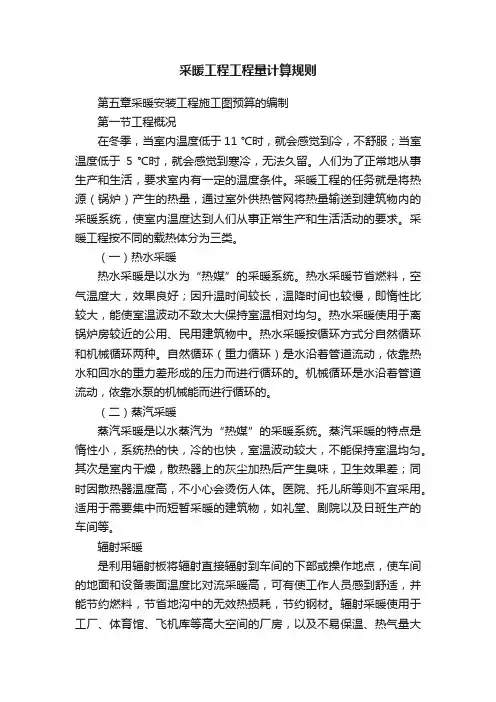

采暖工程工程量计算规则第五章采暖安装工程施工图预算的编制第一节工程概况在冬季,当室内温度低于11 ℃时,就会感觉到冷,不舒服;当室温度低于5 ℃时,就会感觉到寒冷,无法久留。
人们为了正常地从事生产和生活,要求室内有一定的温度条件。
采暖工程的任务就是将热源(锅炉)产生的热量,通过室外供热管网将热量输送到建筑物内的采暖系统,使室内温度达到人们从事正常生产和生活活动的要求。
采暖工程按不同的载热体分为三类。
(一)热水采暖热水采暖是以水为“热媒”的采暖系统。
热水采暖节省燃料,空气温度大,效果良好;因升温时间较长,温降时间也较慢,即惰性比较大,能使室温波动不致太大保持室温相对均匀。
热水采暖使用于离锅炉房较近的公用、民用建筑物中。
热水采暖按循环方式分自然循环和机械循环两种。
自然循环(重力循环)是水沿着管道流动,依靠热水和回水的重力差形成的压力而进行循环的。
机械循环是水沿着管道流动,依靠水泵的机械能而进行循环的。
(二)蒸汽采暖蒸汽采暖是以水蒸汽为“热媒”的采暖系统。
蒸汽采暖的特点是惰性小,系统热的快,冷的也快,室温波动较大,不能保持室温均匀。
其次是室内干燥,散热器上的灰尘加热后产生臭味,卫生效果差;同时因散热器温度高,不小心会烫伤人体。
医院、托儿所等则不宜采用。
适用于需要集中而短暂采暖的建筑物,如礼堂、剧院以及日班生产的车间等。
辐射采暖是利用辐射板将辐射直接辐射到车间的下部或操作地点,使车间的地面和设备表面温度比对流采暖高,可有使工作人员感到舒适,并能节约燃料,节省地沟中的无效热损耗,节约钢材。
辐射采暖使用于工厂、体育馆、飞机库等高大空间的厂房,以及不易保温、热气量大的建筑物。
(四)采暖系统的供热方式在采暖安装工程中,一般采暖系统的供热方式有集中、上行下给(上分式)、下行上给(下分式)、中行上给下给等四种供暖系统。
1 、集中供暖系统燃料在中心采暖锅炉房燃烧并借载热体(蒸汽、水或空气)把热量送入各房间或建筑物的暖气装置(散热器),叫做集中供暖系统(如图)。
一、概况1.给排水、采暖、燃气工程给排水、采暖、燃气工程系指生活用给排水工程、采暖工程、生活用燃气工程安装,及其管道、附件、配件安装和小型容器制作等。
2.清单项目内容清单项目内容包括暖、卫、燃气的管道安装,管道附件安装,管支架制作安装,暖、卫、燃气器具安装,采暖工程系统调整等项目。
3.适用范围适用于采用工程量清单计价的新建、扩建的生活用给排水、采暖、燃气工程。
4.与其他相关工程的界限划分(1)室内外界限的划分1)给水管道以建筑外墙皮1.5m处为分界点,入口处设有阀门的以阀门为分界点。
2)排水管道以排水管出户后第一个检查井为分界点,检查井与检查井之间的连接管道为室外排水管道。
3)采暖管道以建筑外墙皮l.5m处为分界点,入口处设有阀门的以阀门为分界点。
4)燃气管道由地下引入室内的以室内第一个阀门为分界点,由地上引入的以墙外三通为界点。
(2)与市政管道的界限划分1)给水管道以计量表为界,无计量表的以与市政管道碰头点为界。
2)排水管道以室外排水管道最后一个检查井为界,无检查井的以与市政管道碰头点为界。
3)由市政管网统一供热的按各供热点的供热站为分界线,由室外管网至供热站外墙皮1.5m处的主管道为市政工程,由供热站往外送热的管道以外墙皮1.5m处分界,分界点以外为采暖工程。
4)与锅炉房内的管道界限划分:锅炉房内的生活用给排水、采暖工程,属本附录工程内容。
锅炉房内锅炉配管、软化水管、锅炉供排水、供气、水泵之间的连接管等属工业管道范围。
由锅炉房外墙皮以外的给排水、采暖管道属本工程范围。
5.说明(1)项目特征项目特征是工程量清单计价的关键依据之一,由于项目的特征不同,其计价的结果也相应发生差异,因此招标人在编制工程量清单时,应在可能的情况下明确描述该工程量清单项目的特征。
投标人按招标人提出的特征要求计价。
(2)工程量清单计算规则l)工程量清单的工程量必须依据工程量计算规则的要求编制,工程量只列实物量,所谓实物量即是工程完工后的实体量,如挖管沟的土石方工程,其挖填土石方工程量只能按设计沟断面尺寸乘沟长度计算,不能将放坡的土石方量计入工程量内。

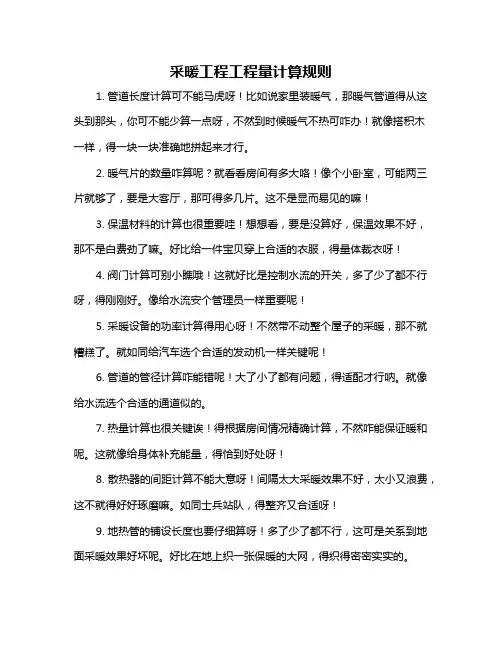

采暖工程工程量计算规则
1. 管道长度计算可不能马虎呀!比如说家里装暖气,那暖气管道得从这头到那头,你可不能少算一点呀,不然到时候暖气不热可咋办!就像搭积木一样,得一块一块准确地拼起来才行。
2. 暖气片的数量咋算呢?就看看房间有多大咯!像个小卧室,可能两三片就够了,要是大客厅,那可得多几片。
这不是显而易见的嘛!
3. 保温材料的计算也很重要哇!想想看,要是没算好,保温效果不好,那不是白费劲了嘛。
好比给一件宝贝穿上合适的衣服,得量体裁衣呀!
4. 阀门计算可别小瞧哦!这就好比是控制水流的开关,多了少了都不行呀,得刚刚好。
像给水流安个管理员一样重要呢!
5. 采暖设备的功率计算得用心呀!不然带不动整个屋子的采暖,那不就糟糕了。
就如同给汽车选个合适的发动机一样关键呢!
6. 管道的管径计算咋能错呢!大了小了都有问题,得适配才行呐。
就像给水流选个合适的通道似的。
7. 热量计算也很关键诶!得根据房间情况精确计算,不然咋能保证暖和呢。
这就像给身体补充能量,得恰到好处呀!
8. 散热器的间距计算不能大意呀!间隔太大采暖效果不好,太小又浪费,这不就得好好琢磨嘛。
如同士兵站队,得整齐又合适呀!
9. 地热管的铺设长度也要仔细算呀!多了少了都不行,这可是关系到地面采暖效果好坏呢。
好比在地上织一张保暖的大网,得织得密密实实的。
我的观点结论就是:采暖工程工程量计算规则真的太重要了,任何一点的疏忽都可能导致采暖效果不佳,大家一定要认真对待呀!。
采暖工程量计算公式随着冬季的到来,采暖工程的规划变得尤为重要。
而对于采暖工程量的计算公式,是进行规划和设计的基础。
本文将介绍一种常用的采暖工程量计算公式,以帮助读者准确地进行工程规划。
1. 采暖负荷计算公式采暖负荷是指为保持室内空气温度适宜而必须供应的热量。
常用的采暖负荷计算公式为:Q = Qv + Qs + Qw其中,Q为采暖负荷(单位:千瓦),Qv为室内人员热量负荷,Qs为外墙及外表面传热负荷,Qw为气流带来的换气热负荷。
2. 室内人员热量负荷计算公式室内人员热量负荷是指由人员活动所产生的热量。
计算公式如下:Qv = N × P × Qp其中,Qv为室内人员热量负荷(单位:千瓦),N为人员数量,P 为单位面积的人员数(单位:人/平方米),Qp为单位人员的热量负荷(单位:瓦/人)。
3. 外墙及外表面传热负荷计算公式外墙及外表面传热负荷是指建筑外墙和外表面散热所需的热量。
计算公式如下:Qs = (Uw × Aw + Us × As) × ΔT其中,Qs为外墙及外表面传热负荷(单位:千瓦),Uw为外墙传热系数(单位:瓦/平方米·摄氏度),Aw为外墙面积(单位:平方米),Us为外表面传热系数(单位:瓦/平方米·摄氏度),As为外表面积(单位:平方米),ΔT为室内外温差(单位:摄氏度)。
4. 气流带来的换气热负荷计算公式气流带来的换气热负荷是指由于通风和换气而引起的热量损失。
计算公式如下:Qw = V × ΔT × 1.2其中,Qw为气流带来的换气热负荷(单位:千瓦),V为空气流量(单位:立方米/小时),ΔT为室内外温差(单位:摄氏度),1.2为空气的比热容。
5. 举例说明以某办公室建筑为例,已知人员数量为50人,单位面积的人员数为0.1人/平方米,单位人员的热量负荷为100瓦/人。
外墙传热系数为1.5瓦/平方米·摄氏度,外墙面积100平方米,外表面传热系数为2瓦/平方米·摄氏度,外表面积50平方米,室内外温差为20摄氏度,空气流量为500立方米/小时。
在第一节中已经对给排水、采暖、燃气管道工程的施工特点进行了介绍,这一节主要讲解给排水、采暖、燃气工程计量与计价编制。
一、给排水、采暖、燃气工程的定额计价(一) 概述定额,规定的额度,是一种对事、物、活动,在时间、空间上的数量规定或数量尺度。
建筑工程定额,按照传统意义上的定义,即完成建筑工程中分项工程单位合格产品所必须的,而且是额定的人工、材料、机械设备的数量及其资金消耗。
它包括劳动定额、材料消耗定额、机械台班定额、施工定额、预算定额和概算定额,而其中劳动定额、材料消耗定额和机械台班定额又是构成后面三种定额必要的而且是不可缺少的基本组成要素。
预算定额,是指在正常的施工技术和组织条件下,规定完成一定计量单位的分项工程或结构构件所必需的人工(工日)、材料、机械(台班)以及资金合理消耗的量、价合一的计价标准。
其功能主要是为了计算与确定建筑工程预算直接费,作为施工企业和建设单位结算工程价款的依据。
施工图预算的编制过程基本分为识图、工程量计算、套用定额单价、取费计算四大程序。
1、识图对应图纸看施工图中的设计说明,凡属用图表示不清楚、不全面的内容都以文字说明予以补充。
因此必须认真阅读设计说明,才能领会设计意图。
工程执行的规范及检收标准是套用定额的主要依据。
有的图纸设计标准和国家标准对同一设备安装技术要求达到的标准深度不同,执行的定额也就不同,因此,理解设计说明十分重要。
2、分析研究并确认定额项目、计算工程量在反复熟读施工图纸后,我们对整个工程项目的全部技术内容有了全面的有机的认识。
这样,根据工程的性质选用对口适用的预算定额。
对预算定额的适用范围、编制说明、分类说明以及项目划分等进行细致的了解学习。
然后,根据定额规定的工程量计算方法,安装工程项目所含工序的内容,详细计算安装工程量。
3、套用定额单价工程量计算确定后,经反复审核确认无误就可以套用定额单价计算安装费用。
在套用定额时,要注意设备的规格、型号与定额是否一致,定额是否允许换算,以及定额规定的各类系数的使用。
目录一、电气工程 (4)一、强电部分: (4)1、熟悉图纸: (4)2、工程量计算流程: (4)3、计算步骤: (5)4、有关规定: (5)二、弱电部分: (5)三、防雷接地部分: (6)电气工程相关套价的项目 (6)强电部分: (6)弱电部分: (7)避雷部分: (7)二、消防工程 (8)消火栓管道工程 (8)一.消防工程包括 (8)二.消火栓系统中一般需计算以下工程量 (8)三.消火栓干管的计算 (9)四.消火栓立管的计算 (9)五.消火栓支管的计算 (9)六. 消火栓箱的数量 (10)七. 消防管道防腐 (10)八. 钢筋支架计算 (10)消防自动喷淋系统 (10)一.消防自动喷淋系统中需计算以下工程量 (10)二. 喷淋管道干管的计算 (11)三.喷淋管道立管长度的计算 (11)四.喷淋管道支管长度的计算 (11)五.防火门、防火卷帘工程 (12)六、防排烟系统应计算 (12)七.泵房及屋顶水箱间 (13)三、采暖工程 (13)计算总则 (13)地热采暖的计算 (14)一.干管的计算 (14)二.立管的计算 (14)三.支管的计算 (15)四. 计算地面的净面积 (15)五. 计算地面的周长 (15)六. 地热管长度计算 (15)七. 计算钢管支架 (16)八. 采暖管道防腐计算 (16)九. 采暖管道保温计算 (16)十.地热采暖工程套定额的项目 (16)散热器采暖的计算 (17)四、给排水工程 (17)一、给水部分: (17)1、计算总则 (17)2、给水入户干管的计算 (18)3、给水立管的计算 (18)4、给水支管的计算 (19)5、给水工程套定额的项目 (19)二、排水部分 (20)1、计算方法 (20)2、排水工程套定额的项目 (22)一、电气工程(强电、弱电及防雷接地部分)一、强电部分:1、熟悉图纸:①先看设计说明,把设计说明上的工程所用材料及防雷部分的说明全部记下来,然后说明上一般都附有图例,把图例上所有的需要数个数的(配电箱分不同规格、灯具、插座、开关等)都分别统计出数量;②看系统图时应对上平面图,了解管子的走向。
采暖工程量计算规则与方法
采暖工程量计算规则与方法,目前天气比较冷,采暖更加重要,小蚂蚁算量工厂总结了采暖工程量计算规则与方法。
采暖工程量的计算依据是采暖施工图,标准图集及采暖工程预算定额的有关说明等。
定额中的有关说明即工程量计算规则。
现在小蚂蚁算量工厂介绍一部分:
一、管道的工程量计算
1、管道工程量计算规则
(1)各种管道工程量均按不同材质,不同连接方式,不同直径,按其中心线长度以"米"为计量单位计算,不扣除阀门及管件(包括减压器、疏水器,伸缩器等成组安装)所占的长度。
(2)室内管道的计算范围包括建筑物外墙皮1.5m以内的所有管道。
2、管道工程量计算方法
在计算中首先量截供暖进户管、立管、干管;再量回水管,最后量截立支管。
(1)水平导管、干管用比例尺直接在图纸上量截。
量截时须注意沿墙敷设的管道应按建筑物轴线长度及墙皮距干管中心线距离计算水平管的实际长度,一般来讲水平干管和垂直干管与墙皮的净距≥60mm。
(2)垂直导管按图纸标注的标高量截计算。
(3)立管的量截应根据干管的布置形式计算立管的长度。
计算时应注意采暖系统的干管是有坡度的,因此供、回水干管的高度应采取平均高度。
(4)散热器支管的计算
由于每组散热器片数不同,立管安装位置不同等,支管的实际长度这样计算:
同侧连接的支管长度由立管中心量至散热器中心线(一般为窗或墙的中心线),减去散热器整组长度的二分之一。
公式:L=L1-L2
异侧连接时,供水管量截方向与同侧连接相同,回水支管的量截长度的中心线量至散热中心线,然后再加上散热器长度的二分之一散热器出口至垂直管段的长度。
散热器出口和垂直管段的长度一般可按200mm计算。
回水支管的计算公式为:
L=L1+L+0.2m。
各种散热器的外形尺寸(每片长度)可查找材料手册或产品说明书。
下面列举几种常见的散热器长度。
二、采暖热源管道界线的划分说明
1、室内以外入口阀门或建筑物外墙皮1.5m为界。
2、与工业管道界线以锅炉房或泵站外墙皮1.5m为界。
3、工厂车间内采暖管道以采暖系统与工业管道碰头点为界。
4、设在高层建筑内的加压泵间管道以泵间外墙皮为界。
三、刷油工程量计算
1 、散热器刷油工程量计算
按散热器表面积计算。
公式:散热器表面积 = 片数×每片散热器表面积
2、管道刷油工程量计算
管道外表面积就是管道刷油工程量,不扣除管件及阀门等占的面积。
公式:管道刷油工程量 = 管道长度×每米管道外表面积。
采暖工程量计算规则与方法,小蚂蚁只讲了其中的一部分,希望小蚂蚁的总结能对大家有所帮助。
