正常MR解剖图谱

冠状面T1
矢状面T1
矢状面T1
矢状面T1
矢状面T1
矢状面T1
矢状面T1
ห้องสมุดไป่ตู้
矢状面T1
矢状面T1
矢状面T1
矢状面T1
矢状面T1
矢状面T1
矢状面T1
矢状面T1
矢状面T1
谢谢
• (*^__^*)
膝关节周围韧带（内外） • 内，胫侧副韧带，扁带状，起自股骨内上
髁（内收肌结节），止于胫骨内侧髁（放 散编织于关节囊纤维层）；
• 外，腓侧副韧带，是独立于关节囊外的圆
形纤维束，起自股骨外上髁，止于腓骨小 头。
膝关节周围韧带模式图
两条交叉韧带
前交叉韧带：起胫骨髁间前窝，斜向后外上， 止股骨外侧髁内面的后份，制止胫骨前移。 后交叉韧带：位于前交叉韧带的后内侧， 起胫骨髁间后窝及外侧半月板的后
关节囊
髌上囊：在髌上缘滑膜向上囊状膨出约4cm。 • 髌下囊：髌骨下方。 • 翼状襞：髌下部两侧，滑膜形成皱襞，突 入关节腔内，皱襞内充以脂肪和血管。 • 髌滑膜襞：两侧的翼状襞向上方逐渐合成 一条带状的皱襞，伸至股骨髁间窝的前缘。
滑膜和纤维膜
示意关节囊
半月板（内）
外与关节囊紧密愈着，内薄而游离。 内侧半月板：C形，前窄后宽。 前起胫骨髁间前窝的前份，位于前交叉韧带 的前方； 后附髁间后窝，边缘与关节囊纤维层及胫侧 副韧带紧连。
正常膝关节解剖与 MR表现
关节定义
• 骨的间接连结称，关节articulation。 • 基本结构：1关节囊：包围关节外面。 • 2关节面：关节内的光滑骨面。 • 3关节腔：关节内的空腔。 • 辅助结构：韧带、关节盘和关节唇、滑膜 • 襞和滑膜囊。

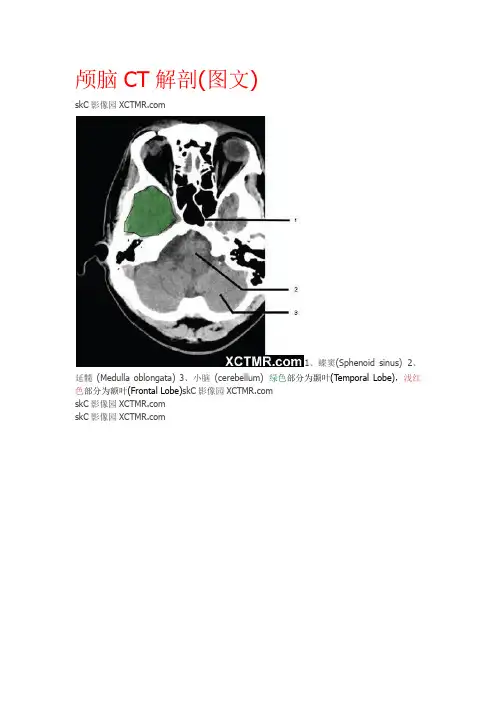

颅脑CT解剖(图文)skC影像园1、蝶窦(Sphenoid sinus)2、延髓(Medulla oblongata)3、小脑(cerebellum) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe)skC影像园skC影像园skC影像园4、第四脑室(Fourth ventricle)5、小脑中角(Middle cerebellar peduncle)6、乙状窦(Sigmoid sinus)7、颞骨及乳突气房 (Petrous temporal bone and mastoid air cells)8、桥小脑角(Cerebellopontine angle)9、脑桥 (Pons) 10、垂体窝(Pituitary fossa) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe)skC影像园skC影像园11、小脑蚓部(Cerebellar vermis) 12、基底动脉(Basilar artery) 13、桥前池(Prepontine cistern) 14、鞍背(Dorsum sellae) 15、侧脑室颞角(Temporal horn of lateral ventricle) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe)skC影像园skC影像园16、环池 (Ambient cistern) 17、角间池 (Interpeduncular cistern) 18、大脑角(Cerebral peduncle) 19、侧裂池 (Sylvian fissure) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe) skC影像园skC影像园20、小脑上池(Third ventricle) 21、侧脑室前角(Frontal horn of lateral ventricle) 21a、第三脑室 (Third ventricle) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)skC影像园skC影像园22、尾状核头部(Head of caudate nucleus) 23、岛叶(Insular cortex) 24、外囊 (External capsule) 25、豆状核(Lentiform nucleus) 26、丘脑(Thalamus) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)skC影像园skC影像园 27、纵裂(Interhemispheric fissure) 28、内囊前肢(Anterior limb of internal capsule) 29、内囊膝部 (Genu of internal capsule) 30、内囊后肢(Posterior limb of internal capsule) 31、侧脑室三角区及脉络丛钙化(Trigone of lateral ventricle and calcified choroid plexus) 32、侧脑室枕角(Occipital horn of lateral ventricle) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)，褐色部分为顶叶(Parietal Lobe)skC影像园skC影像园 33、侧脑室体部(Body of lateral ventricle) 34、放射冠(Corona radiata) 浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)，褐色部分为顶叶(Parietal Lobe)skC 影像园skC影像园 35、半卵圆中心(Centrum semiovale) 浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)，褐色部分为顶叶(Parietal Lobe) 额骨(FB—Frontal bone) 顶骨(PB —Parietal bone) 枕骨(OB— Occipital bone)skC影像园skC影像园 36、中央前回(Pre-central gyrus) 37、中央沟(Central sulcus ) 38、中央后回(Post-central gyrus) 浅红色部分为额叶(Frontal Lobe),褐色部分为顶叶(Parietal Lobe)skC影像园skC影像园浅红色部分为额叶(Frontal Lobe),褐色部分为顶叶(Parietal Lobe)skC影像园skC影像园浅红色部分为额叶(Frontal Lobe),褐色部分为顶叶(Parietal Lobe)skC影像园头颅CT、MRI图解正常头颅CT、MRI图解。

面神经、前庭蜗神经、脑桥小脑角组成。 脑桥小脑角：桥脑的腹侧面隆起下缘的外侧与
邻近的小脑所围成的一个三角形区域，三叉神 经、面神经、前庭蜗神经通过此区。
3.3 延髓
上界为脑桥延髓沟，下界为枕骨大孔。
主要为锥体、橄榄、舌咽神经、迷走神经、副 神经、舌下神经等组成。
延髓上部在前正中裂两侧的一对棒状隆起，称 为锥体，其深部有下行的皮质脊髓束（锥体束） 通过。
5.2 脑池的名称及部位
腹侧脑池 ①正中不成对脑池：延池、桥池、脚间池、交叉池、终
板池。 ②旁正中成对脑池：脑桥小脑角池、大脑脚池、侧裂池。 背侧脑池 ①正中位脑池：小脑下池、枕大池、小脑上池、四叠
体池（又称大脑大静脉池）、帆间池（又称中间帆腔、 第三脑室上池）、胼胝体周缘池、纵裂池。 ②旁正中成对脑池：环池、侧裂池。
脑干背面图示
3.1 中脑
上界为视束，下界为中脑桥脑间沟。 主要由四叠体（又称中脑顶盖）、大脑脚、脚
间窝、动眼神经等组成。 四叠体为中脑导水管背侧的部分，上丘为视觉
反射中枢，下丘为听觉反射中枢。 大脑脚由锥体束即皮质桥脑束组成，为内囊的
延续部分。
3.2 脑桥
上界为中脑脑桥间沟，下界为脑桥延髓间沟。 主要由桥脑基底部、桥臂、三叉神经、展神经、
背侧丘脑 颞上回 扣带回
颞中回 舌回 枕叶 楔叶
豆状核 室间孔 胼胝体 尾状核头 上矢状窦 下矢状窦 大脑内静脉 岛叶 侧脑室 第三脑室
额上沟
额下沟 内囊 中央沟 外侧沟 屏状核 颞上沟 额下沟 顶枕沟
距状沟
脑部主要结构横断位 12
额上回
额中回 胼胝体 额下回 中央前、后回 岛叶 颞上回 大脑内静脉 颞中回
枕叶
上矢状窦
下矢状窦 底丘脑 侧脑室 四叠体上丘
