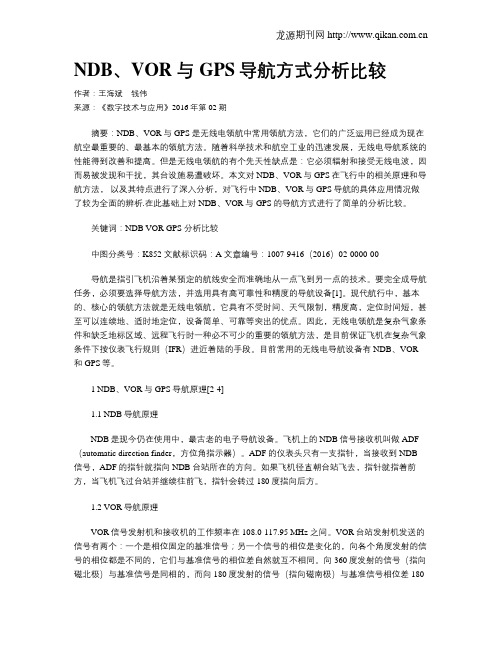

NDB、VOR与GPS导航方式分析比较作者：王海斌钱伟来源：《数字技术与应用》2016年第02期摘要：NDB、VOR与GPS是无线电领航中常用领航方法，它们的广泛运用已经成为现在航空最重要的、最基本的领航方法。
随着科学技术和航空工业的迅速发展，无线电导航系统的性能得到改善和提高。
但是无线电领航的有个先天性缺点是：它必须辐射和接受无线电波，因而易被发现和干扰，其台设施易遭破坏。
本文对NDB、VOR与GPS在飞行中的相关原理和导航方法，以及其特点进行了深入分析，对飞行中NDB、VOR与GPS导航的具体应用情况做了较为全面的辨析.在此基础上对NDB、VOR与GPS的导航方式进行了简单的分析比较。
关键词：NDB VOR GPS 分析比较中图分类号：K852 文献标识码：A 文章编号：1007-9416（2016）02-0000-00导航是指引飞机沿着某预定的航线安全而准确地从一点飞到另一点的技术。
要完全成导航任务，必须要选择导航方法，并选用具有高可靠性和精度的导航设备[1]。
现代航行中，基本的、核心的领航方法就是无线电领航，它具有不受时间、天气限制，精度高，定位时间短，甚至可以连续地、适时地定位，设备简单、可靠等突出的优点。
因此，无线电领航是复杂气象条件和缺乏地标区域、远程飞行时一种必不可少的重要的领航方法，是目前保证飞机在复杂气象条件下按仪表飞行规则（IFR）进近着陆的手段。
目前常用的无线电导航设备有NDB、VOR 和GPS等。
1 NDB、VOR与GPS导航原理[2-4]1.1 NDB导航原理NDB是现今仍在使用中，最古老的电子导航设备。
飞机上的NDB信号接收机叫做ADF （automatic direction finder，方位角指示器）。
ADF的仪表头只有一支指针，当接收到NDB 信号，ADF的指针就指向NDB台站所在的方向。
如果飞机径直朝台站飞去，指针就指着前方，当飞机飞过台站并继续往前飞，指针会转过180度指向后方。

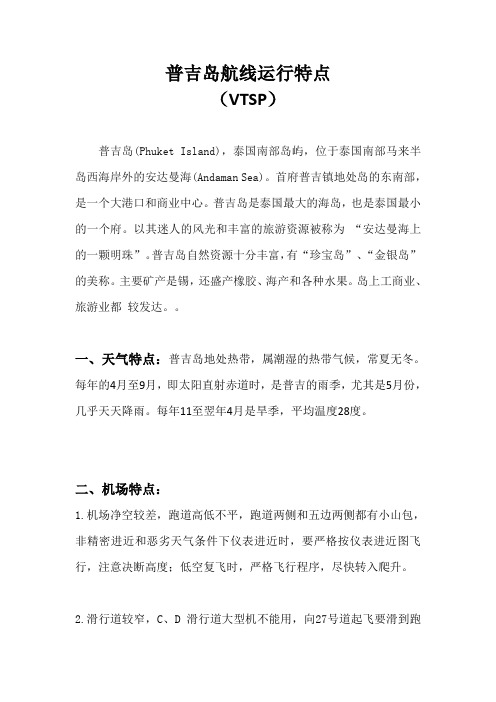

普吉岛航线运行特点（VTSP）普吉岛(Phuket Island)，泰国南部岛屿，位于泰国南部马来半岛西海岸外的安达曼海(Andaman Sea)。
首府普吉镇地处岛的东南部，是一个大港口和商业中心。
普吉岛是泰国最大的海岛，也是泰国最小的一个府。
以其迷人的风光和丰富的旅游资源被称为“安达曼海上的一颗明珠”。
普吉岛自然资源十分丰富，有“珍宝岛”、“金银岛”的美称。
主要矿产是锡，还盛产橡胶、海产和各种水果。
岛上工商业、旅游业都较发达。
一、天气特点：普吉岛地处热带，属潮湿的热带气候，常夏无冬。
每年的4月至9月，即太阳直射赤道时，是普吉的雨季，尤其是5月份，几乎天天降雨。
每年11至翌年4月是旱季，平均温度28度。
二、机场特点：1.机场净空较差，跑道高低不平，跑道两侧和五边两侧都有小山包，非精密进近和恶劣天气条件下仪表进近时，要严格按仪表进近图飞行，注意决断高度；低空复飞时，严格飞行程序，尽快转入爬升。
2.滑行道较窄，C、D滑行道大型机不能用，向27号道起飞要滑到跑道头做180度转弯时，注意滑行速度，防止滑出滑行道。
3.跑道方向为265°-85°。
当使用27号ILSDME进近时，航道为266°，与跑道有1°的交叉，五边航迹始终在五边沿长线的左侧，能见跑道后，要及时修正，对准跑道。
4.机场区域的安全高度是4500英尺，下降过程中防止盲目下降，注意安全高度。
三、航路走向：1.去程：NSE、R343航路、NNG、R474航路、BKK、G458航路、PUT2.回程：PUT、G458航路、BKK、R474航路、NNG、R343航路、NSE四、进离港方式：进场：STAR、09号、MODON、1A-APRIVAL、27号、MODON、1B-APRIVAL。
通常情况下，由进近管制员指挥、雷达引导加入三边或四边，做VORDME 进近（09号）和ILSDME进近（27号）。
离场：SID、09号、SURAT、1A、27号、SURAT、1B。

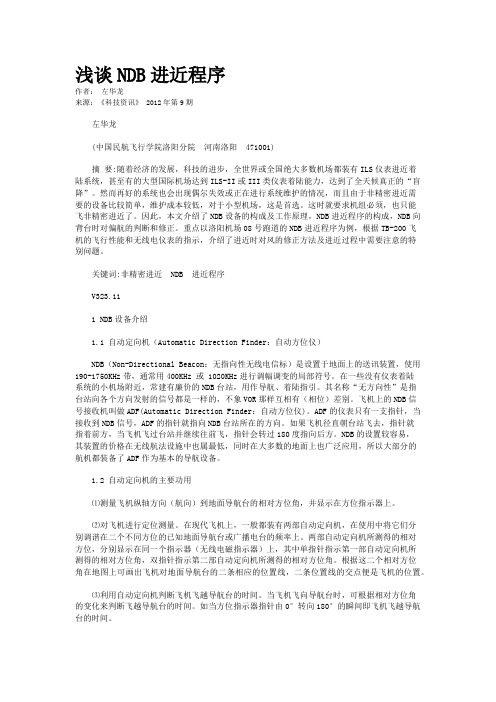

浅谈NDB进近程序作者：左华龙来源：《科技资讯》 2012年第9期左华龙(中国民航飞行学院洛阳分院河南洛阳 471001)摘要:随着经济的发展，科技的进步，全世界或全国绝大多数机场都装有ILS仪表进近着陆系统，甚至有的大型国际机场达到ILS-II或III类仪表着陆能力，达到了全天候真正的“盲降”。
