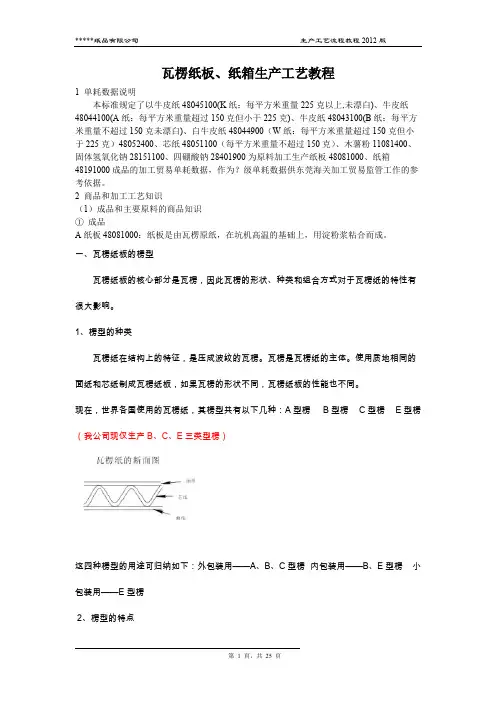

瓦楞纸板、纸箱生产工艺教程1 单耗数据说明本标准规定了以牛皮纸48045100(K纸：每平方米重量225克以上,未漂白)、牛皮纸48044100(A纸：每平方米重量超过150克但小于225克)、牛皮纸48043100(B纸：每平方米重量不超过150克未漂白)、白牛皮纸48044900（W纸：每平方米重量超过150克但小于225克）48052400、芯纸48051100（每平方米重量不超过150克）、木薯粉11081400、固体氢氧化钠28151100、四硼酸钠28401900为原料加工生产纸板48081000、纸箱48191000成品的加工贸易单耗数据，作为？级单耗数据供东莞海关加工贸易监管工作的参考依据。
2 商品和加工工艺知识（1）成品和主要原料的商品知识①成品A纸板48081000：纸板是由瓦楞原纸，在坑机高温的基础上，用淀粉浆粘合而成。
一、瓦楞纸板的楞型瓦楞纸板的核心部分是瓦楞，因此瓦楞的形状、种类和组合方式对于瓦楞纸的特性有很大影响。
1、楞型的种类瓦楞纸在结构上的特征，是压成波纹的瓦楞。
瓦楞是瓦楞纸的主体。
使用质地相同的面纸和芯纸制成瓦楞纸板，如果瓦楞的形状不同，瓦楞纸板的性能也不同。
现在，世界各国使用的瓦楞纸，其楞型共有以下几种：A型楞 B型楞 C型楞 E型楞（我公司现仅生产B、C、E三类型楞）这四种楞型的用途可归纳如下：外包装用——A、B、C型楞内包装用——B、E型楞小包装用——E型楞2、楞型的特点1）A型楞A型楞的特点是单位长度内的瓦楞数量少，而瓦楞最高。
使用A型楞制成的瓦楞纸箱，适合包装较轻的物品，有较大的缓冲力。
2）B型楞B型楞与A型楞正好相反，单位长度内的瓦楞数量多而瓦楞最低，其性能也与A型楞相反，使用B型楞制成的瓦楞纸箱，适合包装较重和较硬的物品，多用于罐头和瓶装物品等的包装。
3）C型楞C型楞的单位长度的瓦楞数及楞高介于A型楞和B型楞之间。
性能则接近于A型楞。
近年来随着保管、运输费用的上涨，体积较小的C型楞受到人们的重视，现已成为欧美国家采用的楞型。
4）E型楞E型楞在30㎝长度内的楞数一般为95个左右，楞高约为1.1㎜与外包装用的A、B、C 型瓦楞相比，具有更薄更坚硬的特点。
因此，开发E型楞主要目的是将它作成折叠纸盒以增加缓冲性。
用E型楞制成的瓦楞纸盒，外观美观、表面光滑，可进行较复杂的印刷，因此通常用于装潢性瓦楞纸盒。
楞率是指单位长度的原纸与其上坑机后所制成的瓦楞纸的长度的比值。
其大小取决于生产设备中坑机的坑轮，我公司现有坑轮的楞率为B坑：1.375~1.400,C坑：1.395~1.450, E 坑：1.33。
以上四种楞型如下图表瓦楞纸板的种类，取决于各种楞型的组合方式。
组合方式不同，瓦楞纸板的物性也就各有所异。
通常瓦楞纸板可以根据其结构或用途进行分类。
单面瓦楞纸板双面瓦楞纸板 (三层单瓦楞纸板)根据结构分类双芯双面瓦楞纸板 (五层双瓦楞纸板)三芯双面瓦楞纸板 (七层三瓦楞纸板)内包装瓦楞纸板根据用途分类外包装瓦楞纸板所谓根据结构分类，同样地说就是根据使用几张芯纸和面纸而进行的分类。
1、单面瓦楞纸板单面瓦楞纸板如上图，是在波形芯纸的一侧贴有面纸，其称呼是根据面纸的使用张数定义的，单面瓦楞纸板一般不直接用来制作瓦楞纸箱，而是卷成筒状或切成一定的尺寸，作为缓冲材料和固定材料来使用。
2、双面瓦楞纸板（三层瓦楞纸板）俗称单瓦楞双面瓦楞纸板如上图是在波形瓦纸的两侧贴以面纸而制成的。
楞型使用A、B、C、E哪一种都可以。
3、双瓦双面瓦楞纸板（五层瓦楞纸板）俗称双瓦楞双瓦双面瓦楞纸板是使用两层波形瓦纸加面纸制成的，即由一块单面瓦楞纸板与一块双面瓦楞纸板贴合而成。
在结构上，它可以采用各种楞型的组合形式，因此其性能也各不相同。
由于比普通双面瓦楞纸板厚，所以其各方面的性能都比双面瓦楞纸板强（三层瓦楞纸板）特别是垂直方向的抗压强度，有明显的提高，由双芯双面瓦楞纸板(五层瓦楞纸板)制成的瓦楞纸箱，多用于易损物品，沉重物品以及长期保存的物品（如新鲜蔬菜水果之类含水分较多的物品）的包装。
4、三瓦双面瓦楞纸板（七层瓦楞）俗称三瓦楞三芯双面(七层)瓦楞纸板是使用三层波形瓦纸制成的，即在一张单面瓦楞纸上再贴上一张双瓦双面瓦楞纸制成。
与双瓦双面(三层)瓦楞纸一样，可采用A、B、C、E各种楞形的组合。
在结构上，这种使用三种楞形组合而成的瓦楞纸板，比使用两种楞形组合而成的双瓦双面(三层)瓦楞纸板要强，因此，用这种三瓦双面瓦楞纸板制成的瓦楞纸箱，多用于包装沉重物品，以取代过去的木箱，而且这种纸箱并不限于单独使用，往往是与木制的托盘和拖板组合。
两者的结合处用钢带或专门的箱钉进行固定。
（以上四种类型的瓦楞纸板我公司都可生产。
）三、瓦楞纸板的基本特性及测试方法1、定量（0.01g的天平）瓦楞纸板的定量是指瓦楞纸板每平方米的总质量，单位g/m2.试样的定量与水分含量有关，因此必须在标准规定的恒温恒湿条件下测定。
定量测定采用单位面积试样的天平称量法。
试样含水率过高时，采用可控温小型烘箱调节。
2、厚度（厚度测定仪）厚度是瓦楞纸板的一项基本性能指标，保持厚度的重要意义在于最终保证纸箱的强度特性，厚度检测的重要意义在于通过厚度检测可以及时发现制造纸板过程中的质量缺陷。
瓦楞纸板厚度检测应采用专用瓦楞纸板厚度测定仪，试验方法标准为GB/T 6547《瓦楞纸板厚度的测定法》。
3、水分（电脑纸箱测湿仪）这里所说的水分，准确地说是指瓦楞纸板所具有的水分，即含有的水分。
从根本上说，瓦楞纸板含有水分的规律与普通纸大致相同。
根据放臵的环境湿度，瓦楞纸板有时会吸收水分，有时会排放水分。
在标准状态下含水率大致为9-10%，它随环境湿度的变化而变化。
瓦楞纸板水分根据GB450和GB6543-86、GB6033-86方法测定，每块纸板各测5个点进行平均，含水率的多少对下述各种强度有直接影响，因此在测定各种特性时必须测定其含水率。
4、破裂强度（电脑测控压缩仪）瓦楞纸的破裂强度与面纸的破裂强度一样是瓦楞纸板质量的一个重要评价标准。
如要确定耐破强度，可在瓦楞纸板的一定面积上加压，使瓦楞纸板伸长到某种限度发生破裂，试验前后（如右图所示）这种连续的对外力的抵抗能力，可以说是瓦楞纸板的基本特性之一。
测定瓦楞纸板的耐破强度时，需要注意由紧固压力强弱而引起的数值变化，如果紧固压力低，测定时瓦楞纸板的伸长率往往偏高。
不论双面瓦楞纸板（三层）或双瓦双面瓦楞纸板（五层）紧固压都应达到0、3MPa。
单位为kgf/cm2、lbf/in2、kpa。
5、冲未穿孔强度即戳穿强度（纸板戳穿强度测定仪）如下图所示戳穿强度用惯力穿透仪测定，我们叫戳穿强度试验仪。
它所测定是一个直角三角形锥穿透瓦楞纸板所耗费的功，单位“焦耳（J）”，当摆锤带动直角三角形冲破瓦楞纸板时，所失去的能量就相当于这三条棱边撕裂瓦楞纸板的抵抗力。
摆锤最初抬高的角度与冲破纸板后挥起角度的差值，就与摆锤所失去的解量相当。
也就是说，根据摆锤起角的大小就可以计算出其的耐戳穿强度值。
6、边压强度（电脑测控压缩仪）边压强度试验是在瓦楞方面上，一定厚度（宽度25㎜）的瓦楞纸板，单位长度所能承受的垂直均匀增大的力，称为瓦楞纸板的边压强度，边压强度的单位，N/m。
从三个样箱上各取三块100㎜±0.5㎜×25㎜±0.5㎜无印刷、无机械压痕、无破损的试样共九块。
边压强度的测试方法是将试样臵于试验仪下压板正中间，使试样的瓦楞方面垂直于两压板，用导块支持试样，使试样的表面垂直于压板，开动试验仪施加压力。
瓦楞纸板的边压强度直接影响瓦楞纸箱的支撑强度。
而瓦楞纸板的生产工艺，瓦楞纸板的结构楞形，粘合剂的质量等因素都能影响瓦楞纸板的边压强度。
7、平压强度试验（电脑测控压缩仪）平压强度可以反映瓦楞纸板在感觉上的软硬程度，因此是一个非常重要的特性。
按照规定方法用专用取样仪器切取32㎝2的试样面积上进行平面抗压强度试验。
一般来说，瓦楞纸平面抗压强度偏低的主要原因有以下几点：a、瓦楞纸质量差。
b、瓦楞纸板含水率高。
c、瓦楞成型不良。
d、由于某种原因造成瓦楞塌陷。
8、粘合强度（电脑测控压缩仪和瓦楞纸板剥离强度试验架）粘合强度是保证瓦楞纸板成为整体结构的一个重要因素，在面纸和瓦楞纸的结合方面起着极为重要的作用。
但有一点是，粘合强度未必越强越好。
前面所说的几种纸板特性，戳穿强度、平压强度和垂直抗压强度，所有这些强度都非常容易受瓦楞纸板厚度的影响，但粘合强度都与之相反。
瓦楞纸板的粘合强度，要对使用的面纸和瓦楞纸在必要的最小范围内进行粘合。
根据GB6548，其基本原理为在瓦楞纸板的楞间插入钢针进行剥离。
如上左图所示试验方法可分为双侧试验和单侧试验两种。
双侧试验的瓦楞纸板是在粘合差的那一面首先被剥离，因此只能测定较弱的那一面粘合强度。
双面试验不能全面地测定瓦楞纸板的粘合强度。
只有单侧试验才能可靠地测定瓦楞纸板双面的粘合强度。
这两种试验方法的区别就在于钢针插入的位臵完全不同，这很容易理解。
粘合强度最低限度根据GB6543、GB5083、SN/T0262-93标准，其值为588N/m 〃楞以上才合格。
另外，这种试验还有一个特点，就是面纸越厚，面纸的刚性就越强，因而粘合强度也越高。
通常，瓦楞纸板粘合强度的缺陷，主要由于以下一些原因：a 、粘合剂本身有问题。
b 、制粘上的失误导致的糊液粘度不稳定。
c 、制糊时配合失误导致糊液达不到要求。
d 、因夏季高温，潮湿使糊液变质而导致粘度不够。
e 、面纸或瓦楞纸含水率高即水分过多。
f 、糊液使用量过少。
g 、未能根据贴合的速度来调整用糊量。
9、垂直抗压强度（电脑测控抗压试验机）垂直抗压强度主要是指将瓦楞纸板臵于直立状态下的抗压强度，它是决定瓦楞纸箱抗压强度的一项主要特性。
抗压力试验的检测方法根据SN/T0262-93将三个样箱立体合好，用封箱胶带上下封牢，放入抗压试验机下压板的中间位臵。
开机使上压板接近空箱箱体，然后启动加压标准速度直至箱体屈服（压溃）。
抗压力值按下列公式计算：P=K ·G( H/ h －1)×9.8式中：P ——抗压力值（N ）K ——劣变系数……… K 取G ——单件包装毛重（㎏）H ——堆积高度（m ），一般取3mh ——箱高（m ）H/h ——取整数（四含五入 ）而造成瓦楞纸板抗压强度小的原因主要有以下几点：a 、原纸质量差。
b 、瓦楞纸含水率高。
c 、瓦楞成型不良。
d 、瓦楞塌陷。
10、瓦楞纸板基本特性的综合比较材料特性: 耐破强度 ； 瓦楞纸板的特性: 戳穿强度、平压强度； 加工特性: 抗压强度、边压强度、粘合强度。
瓦楞纸板是整体结构，可见其制造过程中的质量管理是十分重要的。
而其中最根本的取决于瓦楞成形技术的瓦楞纸厚度。
