F943X电动盲板阀

Q=15m³/h H=15m N=1.5kw
台
1
17
电动蝶阀
D943P-2.5
DN=1000,P=0.25MPa，t=300℃
台
2
18
电动扇形盲板阀
F943X-1.0
DN=1000,P=0.1MPa，t=300℃
台
2
19
电动蝶阀
D943P-2.5
DN=500,P=0.25MPa，t=300℃
台
1
20
风量826m³/h，转速1450r/min
台
2
13
轴流风机（防爆）
BT35-11N02.8
风量1346m³/h，转速1450r/min
台
4
14
立柜式空调
KFR-120LW(12568L)
制冷量12000W，制热量16000W
台
1
15
配套室外机
尺寸1032宽1250高412深
台
1
16
潜水排污泵
50WQ15-15-15
型号
主要参数
单位
数量
设备制造厂家
备注
1
5万立气柜外部电梯
THJF500/0.5-ASVF
载重500kg，V=0.5m/S
1
1
沈阳辽海电梯厂
曳引机下置式
电动扇形盲板阀
F943X-1.0
DN=500,P=0.1MPa，t=300℃
台
1
21
卧式排水器
RFPS-2000-50
DN400,水封高度2.0米
个
1
22
自力式调节阀
DN50
阀前0.8mpa，阀后0.4mpa
个

电动扇形盲板阀永嘉瓯北双金阀门有限公司结构特点及用途:电动扇形盲板阀主要由左阀体、右阀体、丝阀体、翻板、密封圈、杠杆、液压油缸等零件组成,并由底座、支撑柱构成一个钢性结构体。

阀体中没有夹紧油缸和翻板油缸，夹紧油缸通过杠杆副和丝杠螺旋副驱动左、右阀体完成松开、夹紧动作，翻板油缸驱动翻板完成开关动作。

橡胶密封圈镶嵌在翻板上，具有耐高温、密封性能好、更换方便、使用帮命长等特点。

本阀体可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。

F943X- 型主要外形及连接尺寸表0.5、1.5 1.0、2.5结构特点及用途: 本系列眼镜按GB6222《工业企业煤气安全规程》的有关标准同时消化吸收国内外先进技术基础上,自行研究开发的新一代产品,广泛适用于工矿企业、环境保护等行业的煤气、有毒气体介质管理中,作为可靠的切断装置。

主要性能参数：主要零件材质：技术性能：本阀有左右阀体、扇形阀板、不锈钢波纹管、电动驱动装置、电动夹紧装置等部件组成。

阀体采用三点式锁紧扇形阀板结构。

密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设在阀板上，便于维护时更换密封圈。

电动操作、工作平稳、启动灵活、动作可靠。

夹紧机构采用丝杆螺母副进行夹紧，自锁性好。

电动眼镜阀设有不锈钢波纹管，具有伸缩性强，使用寿命长等特点。

安装及使用说明：本阀安装完毕后，应做支架固定阀门底座，在动作时阀门受力于支架上。

首先启动电动夹紧装置把左右阀体位移阀体和阀板完全脱离，在开启阀板电动装置阀板开启或关闭，随后再启动电动夹紧装置，检查左右阀体是否紧贴在阀体上及电动装置动作时限位开关是否动作。

F943X- 电动扇形盲板阀主要外形及连接尺寸表0.5 1.0 2.5。

电动盲板阀是一种用于管道系统中隔断介质流动的自动化阀门，它能够实现远程或自动控制，以达到快速切断或接通流体的目的。

在设计、制造、安装和使用电动盲板阀时，需要遵守一系列的技术要求，以确保阀门的可靠性、安全性和长期稳定性。

以下是一些关键的技术要求：1. 材质选择：根据输送介质的性质（如腐蚀性、温度、压力等），选择合适的阀体和密封材料，以确保阀门的耐久性和密封性。

2. 尺寸和压力等级：根据管道的直径、工作压力和工作温度选择相应规格的电动盲板阀，并满足相应的压力等级和温度等级要求。

3. 密封性能：阀门应具有良好的密封性能，防止介质泄漏。

通常采用软密封或硬密封，根据不同的应用场景选择合适的密封类型。

4. 电动执行机构：电动执行机构应具备足够的扭矩来驱动阀门全开和全闭，同时应具有过载保护、故障诊断和手动操作功能。

5. 控制系统：电动盲板阀应能与控制系统兼容，支持模拟信号（如4-20 mA）或数字信号（如Fieldbus或PROFIBUS）的控制方式，并能够实现精准的位置控制。

6. 防护等级：电动执行机构和控制箱应具备适当的防护等级（如IP65、IP67或IP68），以适应不同的工作环境。

7. 安装要求：阀门应安装在易于维护和检修的位置，并应确保管道系统中的流体动力条件不会对阀门造成损害。

8. 检验和测试：在出厂前，电动盲板阀应进行严格的压力测试、泄漏测试和性能测试，以验证其符合设计规范和标准。

9. 使用和维护：提供详细的操作手册和维护指南，指导用户正确使用和定期维护电动盲板阀，以延长其使用寿命。

10. 符合标准：电动盲板阀的设计、制造和测试应符合国际和国内相关标准。

这些技术要求是确保电动盲板阀在各种工业应用中安全、可靠运行的基础。

在选择和使用电动盲板阀时，应综合考虑介质特性、工作条件、控制需求和法规要求，选择合适的产品，并按照制造商的指导进行正确安装和维护。

【电动盲板阀】一、电动盲板阀产品特点：1、F943X电动盲板阀口径：200-2000mm2、采用扇形结构，阀门启闭作<90°的回转，启闭迅速，操作灵活方便。

3、丝杆增力夹紧结构，自锁性好，密封副不会自动松开造成介质外漏。

4、增加了水冷机构的阀门，最高耐温≤450℃。

5、配有多种驱动方式可供选择，气动、液动、电动可实现计算机程序控制。

6、在阀板的松开到位、夹紧到位、阀门开到位、关到位设有行程开关（或接近开关），可将信号反馈给控制中心。

电动盲板阀又名电动推杆扇形眼镜阀，电动推杆扇形翻板，主要由左阀体、右阀体、阀杆、闸板、密封圈、电动推杆等零件组成，并由底座、支撑柱构成一个刚性结构体。

密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设置闸板上，易于维护时更换密封圈，橡胶密封圈镶钳在闸板上。

电动推杆盲板阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。

二、电动盲板阀主要性能参数：三、电动盲板阀主要外形尺寸：单位：mm四、电动盲板阀订货须知：1、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。

2、若已经由设计单位选定的电动推杆盲板阀型号，请按型号直接向我司销售部订购。

3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的信合阀门专家为您审核把关。

电动盲板阀安装注意：扇形盲板阀在开启时左、右阀体应有16～20mm的轴向位移。

因此，管路在阀门启闭过程中也应具有满足上述位移的弹性变形或位移，建议按下述形式安装。

扇形盲板阀在能够保证管道外力不作用在阀门上的情况下，对安装位置不做规定。

电动盲板阀操作方法：用扳手依次逆时针旋动三个连接螺杆，使阀体与阀板分离并有均衡，适量的间隙（16mm左右），确认后转动阀板到工作位置。

反向旋动连接螺杆，使阀板与阀体紧密接触，达到绝对密封的目的。

电动盲板阀操作注意：a、橡胶密封圈不得与阀体粘连或发生硬磨擦，以防止损坏橡胶密封圈，破坏阀门的工作性能。

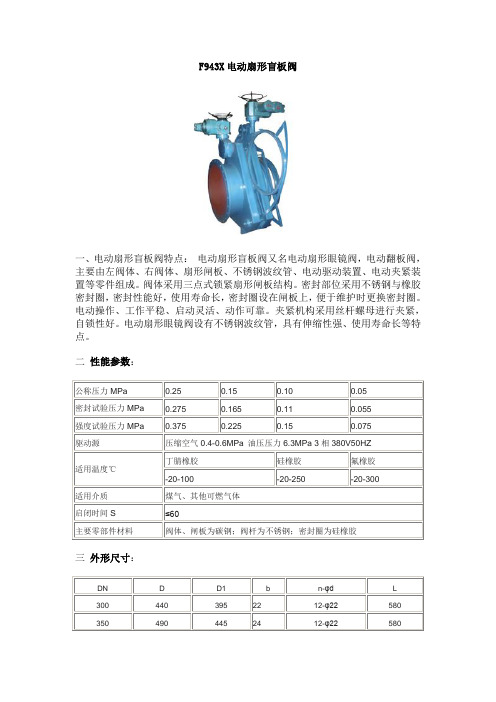

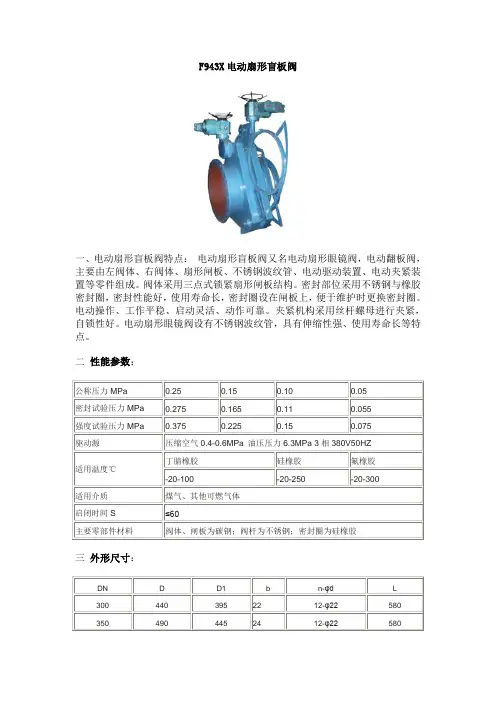

F943X电动扇形盲板阀一、电动扇形盲板阀特点：电动扇形盲板阀又名电动扇形眼镜阀，电动翻板阀，主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。

阀体采用三点式锁紧扇形闸板结构。

密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设在闸板上，便于维护时更换密封圈。

电动操作、工作平稳、启动灵活、动作可靠。

夹紧机构采用丝杆螺母进行夹紧，自锁性好。

电动扇形眼镜阀设有不锈钢波纹管，具有伸缩性强、使用寿命长等特点。

二性能参数：公称压力MPa0.250.150.100.05密封试验压力MPa0.2750.1650.110.055强度试验压力MPa0.3750.2250.150.075驱动源压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ丁腈橡胶硅橡胶氟橡胶适用温度℃-20-100-20-250-20-300适用介质煤气、其他可燃气体启闭时间S≤60主要零部件材料阀体、闸板为碳钢；阀杆为不锈钢；密封圈为硅橡胶三外形尺寸：DN D D1 b n-φd L300 440 395 22 12-φ22 580350 490 445 24 12-φ22 580F43X手动扇形盲板阀一、扇形盲板阀产品概述：本系列扇形盲板阀又称眼镜阀、翻板阀、扇形阀，系GB6222《工业企业煤气安全规程》要求的可靠切断气体介质的设备。

广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的绝对切断。

亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路。

该系列扇形盲板阀与其他在管路中做绝对切断的阀门设备相比，具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能绝对可靠的特点。

二、工作原理： F43X手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆（三根）组成。

用扳手旋转连接螺杆，使左右阀体完成夹紧和松开动作，利用闸板上盲板和通孔板的位置变换达到启闭目的。

材料
阀体 304
阀板 304
密封圈 氟橡胶
阀杆 304
驱动装置 成品件
三、结构特点 该阀主要由左阀体、右阀体、丝杆副、翻板、密封圈、杠杆、装置等零件组成，并由
底座、支撑柱构成一个刚性结实构体。阀门中设有阀体夹紧装置和阀板移动装置，阀体夹 紧装置通过杠杆副和丝螺旋副驱动左右阀体完成松开夹紧动作，阀板移动装置驱动翻板完 成开关动作。橡胶密封圈镶嵌在翻板上，具有耐高温、密封性能好、更换方便、使用寿命 长等特点。
时受力于支架上。 2、安装本阀门时事先清理阀腔和密封面，不允许有污物附着而影响密封性能。使用
时定期清洗密封面及丝杆加注润滑油。 3、驱动装置、手轮、后柄、丝杆不允许作起吊用。 4、清理阀腔的同时要清理(清洗)所要安装之管道内杂质，以防止污物杂质轧伤密封
面而影响密封性能。 5、 在使用中应靠控制箱或手动装置来控制该阀,不得借助于其它辅助工具。 6、暂不使用本阀时应存放在干燥室内，二端通径堵塞，不准将产品任意堆放，以免
四、产品外形结构图
01 左阀体 02 阀板 03 密封圈 04 右阀体 05 阀杆 06 阀门底座 08 阀体夹紧装置 09 波纹管
07 阀板移动装置
四、安装注意 盲板阀在开启时左、右阀体应有 16-20mm 的轴向位移。因此,管路在阀门开启闭的过
程也应具有满足上述位移的弹性变形或位移空间,建议按下述形式安装。盲阀在能够保证 管道外力不作用于阀门上的情况下对安装位置不做规定。本阀不得承受由于管道热胀冷缩 或其它原因发生的外力对其产生推拉扭曲作用，长结构型的伸缩器只用于阀门本身的启闭, 不能代替管路中应设有的彭胀器。管道中各种因素产生的外力也不应作用于该伸缩器。
五、操作方法: 首先启动阀体夹紧装置，夹紧装置通过丝杆和左、右旋螺母的驱动使阀体和阀板完

电动扇形盲板阀使用说明书浙江四通阀门制造有限公司ZHEJIANG SITONG VALVE MAKING COMPANY一、F943X型电动式盲板阀主要用途及产品概述F943X型电动式盲板阀符号GB622-86《工业企业煤气安全规程》的规定，在阀门处于关闭状态时，能绝对切断管理系统中介质，是一种可靠切断气体介质的安全设备。

F943X型电动式盲板阀广泛用于冶金行业煤气、烟气、含尘气体及空气等管路系统的除尘环保设施中。

F943X型电动式盲板阀可以实现远距离开启和关闭，可靠切断气体介质，是一种理想的煤气及有毒气体管路绝对切断的安全控制阀门。

二、F943X型电动盲板阀结构概述F943X型电动盲板阀外形结构如下图所示该阀门由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、杠杆、不锈钢补偿器、电动推杆等组成。

它是通过三根支丝杆联成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。

中阀体与右阀体用不锈钢膨胀管联接，左、中阀体分别用三根两端带左右梯形螺纹的丝杠联接，将三根丝杆同时作正向（或反向）旋转，则左、中两阀体得到压紧（或分离）。

三根丝杠中上面一根丝杠中间装有盲板，盲板绕该轴心旋转。

下面两根丝杠在同样的部位上安装有盲板的定位块，盲板旋转时可以防止盲板漂移，避免密封胶圈擦伤。

工作原理：用松开、夹紧时，由电动推杆带动连杆移动，从而带动三个连杆，同时作正向（或反向）旋转，使左、右两阀体松开（或夹紧），用另外一电动推杆带动盲板转动，达到对盲板上的盲孔和通孔转位动作。

三、技术参数及性能规范（见表1）表1 F943X型电动扇形盲板阀技术参数及性能规范四、标准与规范（见表2）表2 标准与规范五、主要零件材质(见表3)表3 主要零件材质六、产品结构简图七、F943X主要外型尺寸和连接尺寸（见表4）表4 主要外形尺寸和连接尺寸PN0.5/1/1.5MPa 法兰连接尺寸符合GB9115.188DN D D1 b N-Φd B L L1 H N1-Φd1 200 320 280 22 8-Φ18 500 580 110 350 4-Φ12 250 375 335 24 12-Φ18 500 580 150 400 4-Φ12 300 440 395 24 12-Φ22 500 580 150 450 4-Φ12 350 490 445 24 12-Φ22 600 580 200 480 4-Φ15 400 540 495 24 16-Φ22 600 680 200 500 4-Φ15 450 595 550 26 16-Φ22 600 680 250 530 4-Φ15 500 645 600 26 20-Φ22 600 680 300 580 4-Φ15 600 755 705 26 20-Φ26 600 680 300 630 4-Φ15 700 860 810 26 24-Φ26 600 680 350 680 4-Φ18 800 975 920 26 24-Φ30 800 680 400 730 4-Φ18900 1075 1020 26 24-Φ30 800 710 400 780 4-Φ18 1000 1175 1120 26 28-Φ30 800 710 500 830 4-Φ20 1100 1275 1220 26 28-Φ30 800 710 500 880 4-Φ20 1200 1375 1320 26 32-Φ30 800 830 600 940 6-Φ20 1300 1475 1420 26 32-Φ30 800 830 600 990 6-Φ20 1400 1575 1520 26 36-Φ30 850 830 700 1040 6-Φ20 1500 1675 1620 26 36-Φ30 850 830 750 1090 6-Φ22 1600 1790 1730 26 40-Φ30 850 830 800 1140 6-Φ22F943X电动扇形盲板阀控制箱电器原理图：配套电动装置参数：规格200-400 450-600 700-800 900-1000 1200 1400 1600 1800 2000电动装置电机功率0.12 0.12 0.25 0.25 0.37 0.37 0.55 0.55 0.75 动作时间≤60S ≤60S ≤80S ≤80S≤80S电动夹紧装置电机功率0.25 0.25 0.25 0.25 0.37 0.37动作时间≤10S ≤15S ≤35S≤40S≤40S≤45S电压380V八、运输、存贮1.运输过程中必须将每台阀门的电动执行器包履固定、包装箱固定好，防止运输过程中磕碰损坏。

高炉煤气干法除尘岗位操作规程一、主要工艺设备及技术参数1、布袋除尘器箱体（1）布袋除尘器数量 12个（2）灰罐数量 1个（3）布袋除尘器筒体直径 3600mm（4）灰罐直径 3600mm（5）除尘器滤袋规格φ130×6000mm（6）灰罐滤袋规格φ130×2000mm（7）滤袋总数量（含灰罐） 2665条（8）滤袋材质氟美斯（9）花板厚度 8mm（10）安全阀 13个2、脉冲反吹系统（1）电磁脉冲阀 220V，50HZ（2）喷吹管数量 15根3、氮气系统（1）氮气罐 20m³（2）气源设计压力 1.8MPa（3）气力输灰： 0.15~0.25MPa，DN125（4）脉冲反吹： 0.25~0.30MPa，DN150（5）吹扫、气动阀、仪表： 0.6MPa，DN100、DN80、DN25 4、输卸灰系统（1）电动卸灰耐磨球阀(防爆型)： DN300，FQ947AF-2.5（2）气动钟形耐磨卸灰阀(防爆型)： DN300，PZ643MX-2.5（3）电动卸灰耐磨球阀(防爆型)： DN80，FQ947AF-2.5（4）螺旋加湿机：（5）输灰管道尺寸： DN1255、阀门（1）出入口电动扇形耐磨盲板阀(防爆型)： DN600，F943X-2.5（2）出入口电动金属硬密封耐磨蝶阀(防爆型)： DN600，D943P-2.5（3）荒煤气放散电动金属硬密封蝶阀(防爆型)： DN1400，D943P-2.5C（4）荒煤气放散电动敞开式盲板阀(防爆型)： DN1400，F944X-2.5C（5）净煤气放散电动金属硬密封蝶阀(防爆型)： DN1400，D943P-2.5C（6）净煤气放散电动敞开式扇形盲板阀(防爆型)： DN1400，F944X-0.5C二、主要工艺控制指标1、含尘量入口含尘量：约12 g/m3出口含尘量：≤10mg/ m32、温度正常使用温度：80~280℃（瞬间10分钟内300℃）3、流量（1）正常煤气处理风量m3/h（2）最大煤气处理风量m3/h4、压力炉顶压力：200KPa~250KPa三、除尘器运行操作规程1、单个箱体投运的操作（1）关闭箱体与外界连接的一切阀门、人孔等。

F943X型电动盲板阀使用说明书鸿宇阀门一、用途及主要性能规范：1．产品用途：F943X型电动盲板阀符合GB6222-86《工业企业煤气安全规程》的规定，在阀门处于关闭状态时，能绝对切断管路中的介质，实现绝对密封，并可实现远距离操作，是一种理想的煤气及有害、有毒气体管网绝对切断的安全控制设备。

同时，该阀亦适用做管道终端的盲板，以缩短维修时间或更方便连接新的管网系统。

2．主要性能规范：二、结构特点及工作原理F943X型电动盲板阀（如图）所示，是由左阀体、右阀体、盲板、丝杠螺母副、连杆、不锈钢补偿器、盲板装置，松开、夹紧装置等组成。

左、右两阀体及阀板用三个正反扣丝杠螺母副联成一个钢性整体，补偿器设在右阀体上，以保证左、右阀体的分离行程。

盲板安装在顶端丝杠上，转位时经丝杠轴心旋转，经保证阀门夹紧，分离时盲板平移及转位时，密封圈不被擦伤。

三个连杆分别安装在三根丝杠的一端与连杆相结合。

该阀门的密封圈在板上，密封性能好，更换方便，由于采用连杆传动，更适用于在粉尘环境中工作。

工作原理：用松开、夹紧装置上的防爆电动装置推动连杠，从而带动三根丝杠同时作正向（或反向）旋转，使左、右两阀体松开（或夹紧）；用盲板装置的防爆电动装置推动盲板转动达到盲板转动达到盲板上盲孔和通孔的转位动作。

本阀门可实现阀门的远距离控制。

三、主要零件材料：F943X型电动推杆盲板阀四、主要结构尺寸及连结尺寸表（mm）DN L D D1 H H1 A B C b n-d质量(Kg)PN0.05 PN0.15 PN0.25300 500 440 395 720 360 480 18 12-22 205 225 250 350 600 490 445 810 380 520 18 12-22 235 255 280 400 600 540 495 850 405 600 24 16-22 286 305 335 450 600 595 550 905 430 658 24 16-22 340 370 400 500 600 645 600 1080 750 712 26 20-22 420 460 500 600 600 755 705 1590 830 874 26 24-26 530 580 630 700 600 860 810 1680 880 970 26 24-30 605 665 630 800 800 975 920 1860 1125 1100 1130 525 35 24-30 1500 1650 1750 900 800 1075 1020 2055 1270 1200 1220 570 35 24-30 1800 1950 2100 1000 800 1175 1120 2240 1400 1320 1320 620 35 28-30 2100 2300 2500 1100 800 1275 1220 2425 1535 1510 1420 670 35 28-30 2300 2500 2700 1200 800 1375 1320 2620 1680 1625 1490 700 35 32-30 2600 2800 3050 1300 800 1475 1420 2760 1770 1749 1490 700 35 32-30 3000 3300 3600 1400 850 1575 1520 2960 1925 1858 1490 700 35 36-30 4170 4550 4950 1500 850 1690 1630 3105 2050 1976 1590 750 35 36-30 4900 5300 5800 1600 850 1790 1730 3300 2160 2093 1690 800 35 40-30 5350 5850 6350 1800 600 1990 1930 3610 2370 2335 1890 900 35 44-30 6950 7600 8300 2000 1200 2190 2130 3960 2620 2570 2070 1000 35 46-30 8750 9500 10500五、安装、使用、维修保养注意事项：1．安装时介质流向必须按阀门上标示的箭头方向，管路中冷凝水的流向也应符合箭头所示方向。

名称型号规格压力安全系数扭矩已含安全系阀杆直径螺距头数左旋右旋行程电动闸阀z943f25cdn150pn251313030tr2810p5lh左旋17017sndz1518bsfm电动闸阀z943f25cdn250pn251325038tr3612p6lh左旋27523sndz3024bsfm电动闸阀z943f25cdn300pn251329040tr3812p6lh左旋330275sndz3024bsfm电动闸阀z943f25cdn350pn251340042tr4012p6lh左旋37031sndz4036bsfm电动闸阀z943f25cdn400pn251355046tr4416p8lh左旋42027sndz6024bsfm电动闸阀z943f25cdn450pn251375048tr4616p8lh左旋47530sndz9036bsfm自贡高压阀门股份有限公司

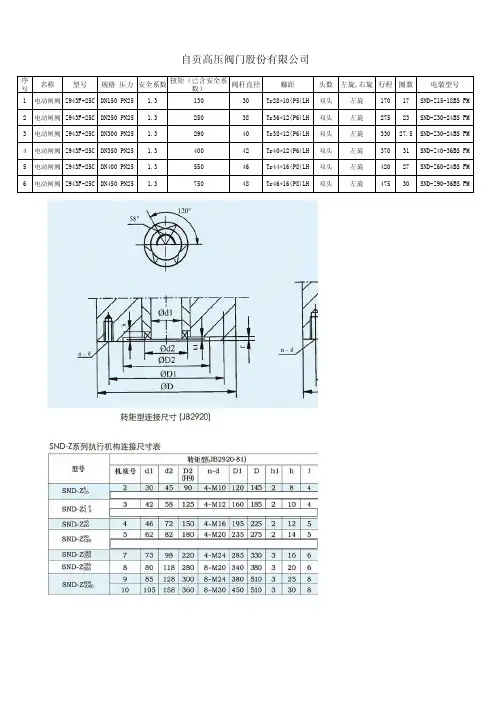

自贡高压阀门股份有限公司
序 名称
号
扭矩（已含安全系
型号 规格 压力 安全系数
阀杆直径
数）
螺距
头数 左旋,右旋 行程 圈数 电装型号
1 电动闸阀 Z943F-25C DN150 PN25 1.3
130
30 Tr28*10(P5)LH 双头 左旋 170 17 SND-Z15-18BS FM
2 电动闸阀 Z943F-25C DN250 PN25 1.3
400
42 Tr40*12(P6)LH 双头 左旋 370 31 SND-Z40-36BS FM
5 电动闸阀 Z943F-25C DN400 PN25 1. 双头 左旋 420 27 SND-Z60-24BS FM
6 电动闸阀 Z943F-25C DN450 PN25 1.3
750
48 Tr46*16(P8)LH 双头 左旋 475 30 SND-Z90-36BS FM

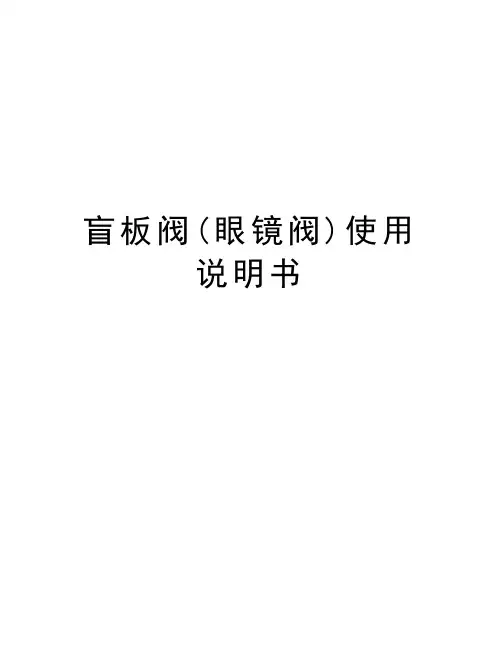

盲板阀(眼镜阀)使用说明书电动盲板阀产品使用说明书浙江日高阀门有限公司一、产品概述本系列盲板阀，系GB6222-2005«工业煤气安全规程»要求的可靠切断气体介质的设备。

应用于工矿企业、市政、环保等行业的气体介质管道系统中。

尤其适用于有害、有毒、易燃气体的绝对切断。

亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路系统。

该盲板阀有气动、液动、电动、电液动、手动等驱动方式。

并根椐不同规格采用不同的结构形式。

以适应用户的能源条件、环境条件和工况条件的要求。

该系盲板阀与其他在管道中做绝对切断的阀门设备比较，具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能绝对可靠的特点。

二、主要性能主要零件材质三、结构特点该阀主要由左阀体、右阀体、丝杆副、翻板、密封圈、杠杆、装置等零件组成，并由底座、支撑柱构成一个刚性结实构体。

阀门中设有阀体夹紧装置和阀板移动装置，阀体夹紧装置通过杠杆副和丝螺旋副驱动左右阀体完成松开夹紧动作，阀板移动装置驱动翻板完成开关动作。

橡胶密封圈镶嵌在翻板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。

四、产品外形结构图01左阀体 02阀板 03密封圈 04右阀体 05阀杆 06阀门底座 07阀板移动装置08阀体夹紧装置四、安装注意盲板阀在开启时左、右阀体应有16-20mm的轴向位移。

因此,管路在阀门开启闭的过程也应具有满足上述位移的弹性变形或位移空间,建议按下述形式安装。

盲阀在能够保证管道外力不作用于阀门上的情况下对安装位置不做规定。

本阀不得承受由于管道热胀冷缩或其它原因发生的外力对其产生推拉扭曲作用，长结构型的伸缩器只用于阀门本身的启闭,不能代替管路中应设有的彭胀器。

管道中各种因素产生的外力也不应作用于该伸缩器。

五、操作方法:首先启动阀体夹紧装置，夹紧装置通过丝杆和左、右旋螺母的驱动使阀体和阀板完全脱离；再开启阀板移动装置，使阀板沿轴旋转，由盲孔变为通孔达到阀门开的目的，随后再启动阀体夹紧装置，检查左右阀体、阀板是否贴紧及电动装置动作时限位开关是否动作。

阀门技术要求
技术要求
1.铸造电动蝶阀 D943H-25/DN1000 4套
介质：空气
公称压力：2.5mpa
适用温度：≤200℃
材质：阀体铸钢，阀板碳钢，轴：45#，填料：柔性石墨，密封面采用不锈钢硬密封，配带法兰、不锈钢包覆垫，紧固件和现场配套控制箱。

2.电动蝶阀 D943H-2.5 PN 0.25MPa DN800 1台
使用温度：≤150℃
适用介质：含尘含水转炉煤气
电压：380V 50HZ
阀体：按阀门公称压力要求执行
蝶板：按阀门公称压力要求执行
阀杆：按阀门公称压力要求执行
配隔爆型阀门电动装置、涡轮箱、隔爆型三相异步电动机，带控制箱。

带配对法兰、螺栓、包覆垫。

泄漏率：0
3.电动盲板阀 F943X-2.5 PN 0.25MPa DN800 1台
使用温度：≤150℃
适用介质：含尘含水转炉煤气
电压：380V AC 50HZ
阀体：按阀门公称压力要求执行
蝶板：按阀门公称压力要求执行
阀杆：按阀门公称压力要求执行
配隔爆型阀门电动装置，涡轮箱，隔爆型三相异步电动机，带控制箱。

带配对法兰、螺栓、包覆垫。

泄漏率：0
4.电动调节阀NZDRW-2.5 PN 0.25MPa DN800 1台
使用温度：≤150℃
适用介质：含尘含水转炉煤气
电压：380V AC 50HZ 输入、输出4-20mA
阀体：按阀门公称压力要求执行
蝶板：按阀门公称压力要求执行
阀杆：按阀门公称压力要求执行
配隔爆型阀门电动装置，涡轮箱，隔爆型三相异步电动机。

带配对法兰、螺栓、包覆垫。

泄漏率：0。

电动盲板阀装置调试方法及应用摘要随着工业发展，规模不断增大，工业自动化控制程度也越来越高，这就要求各管道系统的重要阀门具有远操控制手段，电动启闭阀门、气动调节阀门所占的比例越来越高，这对提高冶金行业自动化程度，减少运行人员劳动强度，加强系统安全性有着重要意义。

电动盲板阀是气体介质管道中可靠的隔断设备，它具有重量轻,操作简便迅速,密封性好，维修方便的特点,广泛用于冶金、化工、市政、工程系统的煤气、烟气、空气等管道中。

关键词盲板阀电动装置行程开关力矩阀门是控制、调节、保护系统中的介质控制元件。

电动阀门的动作可靠、远程操作准确无误起到至关重要的作用。

自动扇形盲板阀有气动、液动、电动、电液动四种驱动方式并根据不同规格采用不同的结构形式，以适应用户的能源条件、环境条件和工况条件的要求。

扇形盲板阀以其优越的性能为冶金、化工、环保等行业的有毒、有害、易燃气体管路实现自动化控制提供了一种安全、可靠的隔断设备。

电动盲板阀主要由阀体,阀板,翻板电动装置,顶开夹紧电动装置等组成。

工作原理:阀门开启时，顶开夹紧电动装置工作，拉开活动阀座，使阀板密封面形成一定间隙，之后翻板电动装置工作，完成通孔和盲孔的切换，切换到位以后顶开夹紧电动装置反向工作，压紧阀板，从而完成阀门的开启和关闭。

只有熟悉阀门电动装置的结构特点，才能有效率高质量地调试电动阀门。

二、阀门电动装置结构及特点阀门电动装置主要由电机、手-电动切换装置、传动装置、力矩、行程保护等组成。

对阀门电动装置的要求是电动装置有足够的力矩打开阀门，并和阀门在各种运行工况下的力矩相适应，执行机构力矩的选择至少比阀门力矩大一些。

电动装置应具有结构简单、性能可靠的双向力矩保护装置。

1.电机多采用三相交流异步电机，短时工作制，每次连续工作时间小于30分钟。

电机应具有良好的伺服性，即具有高的启动转矩倍数，低的启动电流和小的转动惯量，并应具有过热保护和断相保护功能。

防止温度过高烧坏电机。

电动盲板阀工作原理
电动盲板阀的工作原理是利用电动机将电能转换为机械能，通过传动装置带动盲板阀门的开启和关闭。

具体工作原理如下：
1. 电动机驱动：电动盲板阀通过电能驱动电动机运转。

电动机通常由交流或直流电源供电。

2. 传动装置：电动机通过传动装置（如齿轮、链条、皮带等）将旋转运动转换为线性运动或旋转运动，从而带动盲板阀的开启和关闭。

3. 阀门控制装置：在电动盲板阀的控制系统中，一般会配备阀门控制装置，用于控制阀门的运动和位置。

常见的控制装置有开关、按钮、遥控器等。

4. 计量和控制：电动盲板阀还可以配备传感器或仪表，用于实时监测和测量流体流量、压力、温度等参数，并将这些数据反馈给控制系统，以便实现精确的计量和控制。

总的来说，电动盲板阀主要通过电能转换为机械能，利用传动装置带动阀门的运动，再通过阀门控制装置和计量控制装置实现对阀门的控制和监测。

这样就能够实现对流体的流量、压力和温度等参数的控制和调节。

阀门安装施工方案一、工程概况本工程在兰炭一期鼓风冷凝工段煤气管道部分，煤气汇管1与电捕焦油器之间、电捕焦油器与煤气汇管2之间的原蝶阀位置增装电动盲板阀，原蝶阀移至于盲板阀两端，共要移装8个蝶阀、增装8个盲板阀，具体设备列表如下：序号设备名称型号数量（台）备注1蝶阀D343H82盲板阀F943X-2.58二、编制依据1、《工业金属管道工程施工规范》GB50235-20102、《工业金属管道工程施工质量验收规范》GB50184-20113、《现场设备、工业管道焊接工程施工规范》GB50236-20114、《鼓风冷凝工段煤气管道—立剖图设计变更》图和设备相关资料5、施工图纸及施工现场的实地考察情况。

三、施工程序工作台、步梯切割管道预制拆卸蝶阀管道预制运送盲板阀安装盲板阀电气敷设固定底座安装蝶阀工作台、步梯恢复检查、检验试运转四、材料及设备检验4.1材料验收对供货商提供的管道材料及其管道组成件，在进入施工现场前应进行检查验收，检查验收的标准是设计文件和施工验收规范，检查方法为：目测、即一般外观检查（包括使用简单的测量工具，如钢卷尺）。

典型材料的检查要求如下：（1）一般管道及其组成件外表面应无裂纹、缩孔、夹渣、折迭、重皮、凹陷及其它机械损伤等缺陷，规格尺寸应符合材料预算要求。

（2）法兰密封面不得有径向划痕，其它部位应符合（1）的要求。

（3）缠绕垫不得有松散、翘曲等缺陷，石棉垫表面应平整光滑，不得有气泡、分层、折皱等缺陷，八角垫、椭圆型垫不允许有划痕。

（4）螺栓、螺母的螺纹应完整、无划痕、毛刺等缺陷，并应配合良好，无松动或卡涩现象，应有材质标记。

（5）质量证明文件应符合相应标准要求，技术指标应符合设计文件要求。

4.2设备检验a．装箱清单，设备和设计技术文件应齐全，并附有厂合格证、质量证明书及安装说明等技术文件；设备、材料的数量、型号和规格应符合设计规定；机电设备应无缺损件，表面应无损坏、变形和锈蚀等情况；b.阀门安装前应进行外观质量检查，阀体应完好，开启机构应灵活，阀杆应无歪斜、变形、卡涩现象，标牌应齐全。

正确
开关时间（S）
开到位
62S
关到位
62S
行程/力矩开关动作情况
正常
调试工器具：
兆欧表型号：ZC25-4
万用表型号：DT-9205A
施工单位：
监理单位：
建设单位：
电动阀门调试记录
工程名称
循环经济部矿渣磨机、钢渣磨机达标排放改造项目煤气管道施工
安装部位
4#平台
阀 门 型 号
F943X-0.5C/DN800
装置切换
正常
手 动 操 作
正常
熔丝容量
（A）
控制回路
电 缆 接 线
正确
动力回路
电机对地绝缘电阻（MΩ）
A
B
C
电机相间直流电阻（Ω）
AB
BC
AC
500
500
500
500
500
500
接触器容量（A）
热继电器
整定值（A）
就 地 操 作
正常
远 方 操 作
指令
正常
反馈
正常
阀 位 指 示
正确
开关时间（S）
开到位
60S
关到位
60S
行程/力矩开关动作情况
正常
调试工器具：
兆欧表型号：ZC25-4
万用表型号：DT-9205A
施工单位：
监理单位：
建设单位：
电动阀门调试记录
工程名称
循环经济部矿渣磨机、钢渣磨机达标排放改造项目煤气管道施工
安装部位
6#平台
阀 门 型 号
D943P-2.5C/DN800
阀门名称
防爆硬密封电动蝶阀
电 缆 接 线
正确

阀门安装施工方案本工程是在兰炭一期鼓风冷凝工段煤气管道部分进行的，主要是在煤气汇管1与电捕焦油器之间、电捕焦油器与煤气汇管2之间增装了电动盲板阀。

原蝶阀移至盲板阀两端，共要移装8个蝶阀和增装8个盲板阀。

具体设备列表如下：序号设备名称型号数量（台）备注1 蝶阀 D343H 82 盲板阀 F943X-2.5 8本工程的编制依据包括《工业金属管道工程施工规范》GB -2010、《工业金属管道工程施工质量验收规范》GB -2011、《现场设备、工业管道焊接工程施工规范》GB -2011、《鼓风冷凝工段煤气管道—立剖图设计变更》图和设备相关资料以及施工图纸和实地考察情况。

施工程序包括工作台、步梯的切割和恢复，盲板阀的运送和安装，蝶阀的拆卸和安装，电气敷设固定底座安装蝶阀，以及检查、检验试运转等步骤。

在材料及设备检验方面，对供货商提供的管道材料及其组成件应进行检查验收，检查验收的标准是设计文件和施工验收规范。

典型材料的检查要求包括一般管道及其组成件外表面应无缺陷，规格尺寸应符合要求；法兰密封面不得有径向划痕，其它部位应符合要求；缠绕垫不得有松散、翘曲等缺陷，石棉垫表面应平整光滑，不得有气泡、分层、折皱等缺陷，八角垫、椭圆型垫不允许有划痕；螺栓、螺母的螺纹应完整、无划痕、毛刺等缺陷，并应配合良好，无松动或卡涩现象，应有材质标记；质量证明文件应符合相应标准要求，技术指标应符合设计文件要求。

设备检验方面，装箱清单、设备和设计技术文件应齐全，并附有厂合格证、质量证明书及安装说明等技术文件；设备、材料的数量、型号和规格应符合设计规定；机电设备应无缺损件，表面应无损坏、变形和锈蚀等情况。

b.在安装阀门之前，需要进行外观质量检查。

阀体应该完好无损，开启机构应该灵活，阀杆不应该歪斜、变形或卡涩，标牌应该齐全。

c.在进行壳体压力试验和密封试验时，需要对具有上密封结构的阀门进行上密封试验。

阀门的壳体试验压力应该是阀门在20℃时最大允许工作压力的1.5倍，密封试验压力应该是阀门在20℃时最大允许工作压力的1.1倍。
