PC-MBR膜技术手册-2016

MBR膜组件操作维护及操作规程说明该文档旨在指导操作人员正确地操作和维护MBR（膜生物反应器）膜组件，确保系统的正常运行和延长设备的使用寿命。

操作人员在使用本文档时应仔细阅读，并严格按照规程操作。

1. 操作1.1 准备工作在操作前，操作人员应进行以下准备工作：- 确保操作人员已经接受了相应的培训，了解并熟悉MBR膜组件的操作和维护技术。

- 确保操作人员已经戴上防护手套、防护眼镜等个人防护装备。

- 确保操作人员已经了解并掌握MBR膜组件的结构及其工作原理。

- 检查并确认所使用的设备和工具完好无损。

1.2 操作步骤1. 将控制系统设置为操作模式，并确保监控系统正常运行。

2. 打开设备进水阀门，启动水泵，将水通过管道引导至MBR 膜组件。

3. 检查膜组件及周围设备是否存在异常，如漏水、松动等，如有发现应立即停机进行修复。

4. 根据设备要求，设置膜组件的通气、通水和输送流量。

5. 定期检查MBR膜组件的运行状态，如发现膜面污染、气泡等异常现象，应及时进行清洗和维护。

6. 定期检查膜组件的压差，如发现异常压差较大，应及时进行清洗和维护。

7. 当需要更换膜组件时，应按照操作手册进行操作，确保更换过程顺利进行。

8. 在操作结束后，应关闭设备进水阀门，停止水泵运行，关闭控制系统。

2. 维护2.1 清洗MBR膜组件的清洗工作通常分为物理清洗和化学清洗两种方式。

具体操作细节如下：1. 物理清洗：使用高压水射流，将膜面的污染物冲洗掉。

操作人员应注意保护膜面，避免膜面受损。

2. 化学清洗：根据清洗剂的要求，制备合适的清洗液。

将清洗液通过循环泵引入系统中，反复循环一定时间，然后将清洗液排出。

清洗液的选择和使用应符合相关要求，并注意安全操作。

2.2 维护定期维护可以确保MBR膜组件的正常使用和延长使用寿命。

具体维护工作如下：1. 检查膜组件的连接件、管道等是否存在松动、损坏等问题，及时进行修复。

2. 清理膜组件周围的环境，避免灰尘等杂质进入系统。

双叠式平板膜-膜生物反应器(MBR)调试与维护手册（2016版）目录一．浸没式MBR膜组件的运行方法 (1)1.1. 清水运行 (1)1.2. 种泥的投加 (1)1.3. 运转开始 (2)二．浸没式MBR膜组件的运行管理........................................................ .32.1. 标准运行条件 (3)2.2. 运行管理项目 (3)2.3. 膜生物反应器的日常检查 (4)三．浸没式MBR膜组件的维护管理 (6)3.1. 维护管理项目及实施频率 (6)3.2. 曝气管的清洗方法 (6)3.3. 膜元件的化学清洗 (7)3.4. 使用的药品 (7)3.5. 药品的使用操作 (8)3.6. 膜元件的药液清洗方法 (10)3.7. 膜组件的取出 (11)四．故障的处理方法 (11)一．浸没式MBR膜组件的运行方法1.1. 清水运行（1）检查和设置清水运行前，请先进行以下检查准备工作。

（a）请再次确认空气管、污水管的正确连接。

（b）确认膜元件箱体在曝气箱上已固定好。

（c）确认膜组件放置的反应池内已清洗完毕。

（d）将清水放入池内之前，打开空气放空阀，排出膜元件中的空气。

（e）将清水（自来水或过滤水）放至运行水位。

（f）放水完毕后，将空气排放阀关闭。

（2）清水运行请按以下要领进行清水运行。

（a）曝气鼓风机启动后，请确认曝气量和曝气的均匀性。

* 清水运行时可能会有泡沫产生。

这种现象可能是由于膜中含有的不溶性的可生化的亲水性物质导致的。

可以不管这一现象而继续运行。

（b）一台鼓风机对多台膜组件送风时，应供给保证各个膜组件的空气量相同。

如果有严重的不同，请检查管道构造（接口管粗细等）和各送气管情况，使送气量达到一致。

（c）清水调试时，请检查控制设备的性能。

（d）清水调试时，请测定设计过滤水量（通常设计最大、最小流量时）下的跨膜间压差(-10kPa以下)、水温，并进行记录保管。

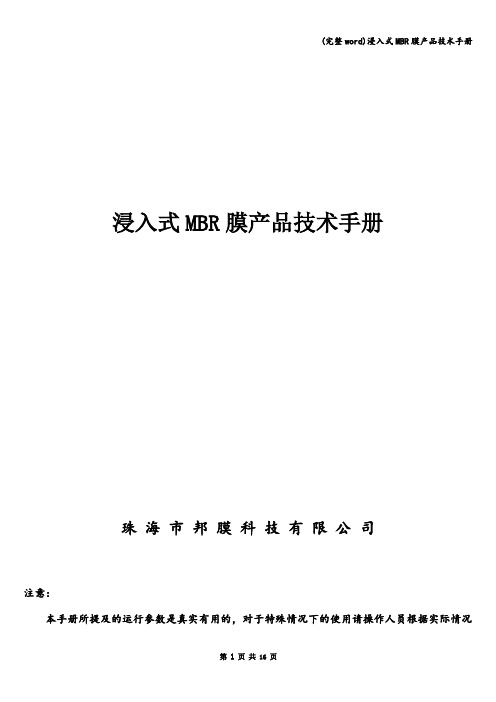

浸入式MBR膜产品技术手册珠海市邦膜科技有限公司注意：本手册所提及的运行参数是真实有用的，对于特殊情况下的使用请操作人员根据实际情况进行适当调整或修改.目录一、膜生物反应器介绍。

.。

..。

..。

...。

.。

...。

...。

..。

......。

.。

..。

.。

.3二、产品规格。

.。

....。

..。

.。

.。

.。

.。

..。

.。

.。

..3三、系统参数和运行条件........。

...。

....。

..。

.。

..。

.........。

...。

.4四、使用指南。

.。

.。

..。

..。

..。

...。

..。

.。

.。

..。

.。

.....。

.。

5五、加药反洗和离线清洗。

.。

.。

.。

..。

..........。

.。

.。

...。

..。

7附件一、膜组件安装及注意事项.。

.。

....。

.。

.。

..。

.....。

..。

..。

..。

.。

.10附件二、膜组件使用注意事项..。

...。

.。

.。

.。

..。

..。

..。

.11附件三、膜组件保存注意事项。

.。

.。

......。

.。

..。

..。

.。

..。

12附件四、膜泄漏检查。

.....。

.。

..。

.。

.。

.。

..。

....。

....。

...。

.。

13附件五、压差升高决绝措施与冬季防护措施....。

....。

..。

.。

...。

..141、压差升高解决措施.。

.。

...。

..。

.。

.。

..。

.。

.。

.。

.。

....。

...。

142、冬季膜设备运行操作注意事项...。

.。

.。

.。

..。

..。

.。

.。

..。

..。

14一、膜生物反应器介绍膜生物反应器(MBR)是把膜技术与污水处理中的生化反应结合起来的新兴技术，也称作膜分离活性污泥法。

膜生物反应器(MBR)用膜对生化反应池内的含泥污水进行过滤，实现泥水分离。

一方面，膜截留了反应池中的微生物，使池中的活性污泥浓度大大增加，达到很高的水平，使降解污水的生化反应进行得更迅速更彻底,另一方面,由于膜的高过滤精度，保证了出水清澈透明,得到高质量的产水。

二、产品规格1.膜组件尺寸图1 膜元件尺寸图2。

类型：沉浸式膜材料：PVDF复合膜膜丝总面积：设计瞬时膜通量：15L/ m2•h；单个膜箱尺寸：机架材料：304不锈钢污泥浓度：5000～10000mg/L；曝气量：按气水比10:1设计MBR工艺流程MBR工艺流程图3.2 MBR的工艺流程图为了能是整个MBR 系统能稳定的运行，MBR 运行状态分为过滤产水、停歇、反洗、维护性化学清洗、恢复性化学清洗5个状态。

1、产水当膜池的液位高于最低液位时（MBR 组件顶部往上0.3~0.5 m处），风机开启的情况下，阀门2关闭、阀门1及自吸泵开启，膜池产水，出来的水储备在清水池中。

当液位低于（MBR 组件顶部往上0.3~0.5 m处）最低液位时，自吸泵停止工作，进入停歇状态，（如图3.2中绿色线所示）。

2、反洗当产水池液位高于设定最低液位时，风机仍然保持开启，MBR产水停止（即自动阀门1关闭，产水泵停止运行），自动阀门2开启，反洗泵运行，MBR系统对MBR膜进行反洗，（如图3.2中红色线条所示）。

3、停歇风机继续开启，MBR产水和反洗停止运行。

整体的MBR系统产水13min，停歇2min，再产水13min，停歇0.5min，反洗1min，再停歇0.5min，进入下一个运行程序，如此循环进行，其整体运行程序见表3.1。

表 3.1 MBR 过滤运行程序步骤产水泵反洗泵风机加药泵阀门1 阀门2 时间(min) 运行○○○13 停歇○○ 2 运行○○○13 停歇○○0.5 反洗○○○ 1 停歇○○0.5 运行○○○13注：○表示开；正常运行周期为：运行→停歇→运行→停歇→反洗→停歇→运行MBR化学清洗MBR化学清洗主要是为了维护MBR性能以及其使用寿命，化学清洗药剂选为为次氯酸钠和柠檬酸，次氯酸钠用于去除有机和生物污堵；柠檬酸用于去除无机结垢膜污染。

化学清洗又分为维护性清洗和恢复性清洗。

维护性化学清洗为日常维护清洗，一般为1周1次，在污水量少或空闲时间段内进行；恢复性化学清洗为当膜污染比较严重的时候进行，一般为4～6个月1次（1年2～3次）。

MBR系统运行技术手册MBR系统运行技术手册一、概述MBR（膜生物反应器）是一种先进的污水处理技术，集生物反应和膜分离于一体，适用于各种规模的污水处理系统。

MBR系统运行技术手册旨在为操作人员提供详细的操作和维护指南，以确保系统的稳定运行和长期性能。

二、系统描述MBR系统主要包括生物反应器、膜组件、控制系统以及其他辅助设备。

生物反应器内装有活性污泥，通过生物降解作用去除有机物和营养物；膜组件则通过膜分离技术，使出水得到净化。

三、操作步骤1、系统启动：在系统初次启动时，需进行设备检查、填充物料的步骤，并确保所有设备运行正常。

2、进水控制：根据进水水质和设计要求，调节进水量。

保持进水流量稳定，避免对生物反应器造成冲击。

3、曝气控制：根据生物反应器的需氧量，调节曝气量。

曝气过多会导致能源浪费，曝气不足会影响生物降解效果。

4、膜组件清洗：定期进行膜组件清洗，以去除沉积在膜表面的污染物。

根据运行记录，确定清洗周期。

5、设备维护：定期检查设备运行状态，如电机、泵、风机等，确保设备正常运行。

如有故障，及时修复或更换。

6、记录与分析：做好运行记录，包括进出水水质、运行参数等，以便对系统运行状态进行评估和优化。

四、故障处理1、设备故障：如设备出现故障，首先应关闭相应设备，避免故障扩大。

然后根据设备类型，进行维修或更换。

2、水质异常：如出水水质出现异常，应立即检查进出水水质，分析异常原因。

可能的原因包括进水中含有有毒物质、生物反应器内微生物活性降低等。

针对原因采取相应措施，如更换进水管路、增加曝气量等。

3、流量异常：如进出水流量出现异常，应检查流量计是否准确，管道是否堵塞。

如有问题，进行修复或更换。

五、安全注意事项1、操作人员应接受相关安全培训，了解设备操作规程，确保安全操作。

2、操作人员应穿戴防护服，避免直接接触有毒物质。

3、保持设备周边环境整洁，避免因杂物堆积而引发火灾或设备故障。

4、定期检查电气设备，确保其接地良好，防止电气事故发生。

AOKE澳科MBR膜技术A O K E手册杭州苇航环保新材料科技有限公司MBR膜产品技术手册2AOKE澳科MBR膜技术目录杭州苇航环保新材料科技有限公司 (3)公司概况 (3)研发服务 (4)品质认证 (4)第一章MBR/MCR膜分离技术 (5)1.1MBR膜分离技术 (5)1.2MCR膜分离技术 (6)第二章澳科过滤MBR膜产品介绍 (7)2.1MBR膜产品特点 (7)2.2MBR膜产品应用 (8)第三章MBR膜产品性能 (9)3.1命名规则 (9)3.2组件规格 (9)3.3性能参数 (10)第四章MBR膜产品系统设计 (11)4.1建议进水条件 (11)4.2建议设计通量 (11)4.3建议膜片排列 (11)4.4建议泵设计 (12)4.5建议曝气方法 (12)4.6建议清洗方法 (12)第五章MBR膜产品使用 (13)5.1MBR膜产品安装指导 (13)5.2澳科过滤MBR膜系统运行操作 (14)5.3MBR膜组件的包装和运输 (17)5.4完整性检测与修补 (17)5.5常见故障及处理 (18)声明 (19)杭州苇航环保新材料科技有限公司公司概况杭州苇航环保新出来了科技有限公司是一家以特种膜材料为核心，针对用户及工艺需求提供分离膜产品或整套膜分离技术。

公司位于杭州市余杭区，建有完善的生产中心、质量控制中心、研发中心、营销中心以及服务中心。

公司不仅能够为客户提供性能优良的微滤膜、超滤膜、纳滤膜以及反渗透膜产品，更可根据系统需求，提供相关工艺技术及设备；如实验室分离设备、超纯水系统以及各类中试系统等。

公司建有完善的质量控制体系，严格控制每一细节要求，保证产品的可靠性能。

此外，公司还在杭州、江门、长沙、西安建有服务中心，在为客户提供可靠产品的同时，也给客户提供最优良的服务。

目前，公司的产品已经在纯水超纯水、印染中水、造纸废水、电镀废水、垃圾渗滤液、含油废水、蛋白质浓缩、染料精制等多个行业得到广泛应用，公司亦将一如既往地提供最优质的产品和服务。

GE Water & Process T echnol ogi es 通用电气水处理及工艺过程处理华电朔州一期 2×300MW 级热电机组MBR 技术手册华电朔州一期 2×300MW 级热电机组水岛工程 MBR 技术手册通用电气发电设备&水处理 水处理及工艺过程处理2013-07-05通用电气水处理及工艺过程处理华电朔州一期2×300MW 级热电机组MBR 技术手册目录第一章通用电气水处理及工艺过程处理技术公司简介 (4)1.1 公司简介 (4)1.2 专业领域 (4)1.3 我们不仅承诺价值, 而且还会证明价值 (5)1.4 全球技术的领先者 (6)第二章MBR（膜生物反应器）技术简介 (7)2.1 膜生物反应器介绍 (7)2.2 我们的ZeedWeed (7)2.3 MBR 特点和优势 (9)2.4 GE 在MBR 系统上的成功经验 (11)第三章设计基础条件和系统设计及描述 (12)3.1 处理规模 (12)3.2 设计参数 (12)3.3 MBR 系统设计特点 (13)3.4 MBR 生化系统设计 (15)3.5 MBR 膜池系统 (16)第四章设备技术参数 (20)4.1 ZeeWeed® 500d 膜元件 (20)4.2 ZeeWeed® 500D 膜箱 (21)4.3 主要设备描述 (22)4.4 相关土建构筑物 (24)4.5 膜池部分主要设备选型 (25)通用电气水处理及工艺过程处理华电朔州一期2×300MW 级热电机组MBR 技术手册第五章控制系统描述 (27)5.1总述 (27)5.2控制操作 (27)5.3人机操作HMI 系统 (28)5.4HMI/SCADA 软件标准 (28)第六章供货范围 (31)6.1 GE 公司供货范围 (31)6.2 其他方供货范围 (31)第七章MBR系统运行和维护 (37)7.1 运行和维护 (37)7.2 启动、隔离和停机 (37)7.3 膜箱装卸 (39)7.4 膜元件装卸 (40)7.5 膜完整性测试 (41)7.6 系统和部件的故障处理 (41)7.7 清洗要求 (42)通用电气水处理及工艺过程处理华电朔州一期 2×300MW 级热电机组MBR 技术手册第一章 通用电气水处理及工艺过程处理技术公司简介1.1 公司简介GE 水处理及工艺过程处理是全球领先的为纯水处理、废水 处理、海水淡化和工艺过程处理系统提供解决方案的供应商。

中天环境上善治水MBR浸没式膜-生物反应器（MBR）系列产品设计指导手册唐山中天世纪环保科技有限公司-技术中心MBR浸没式膜-生物反应器（MBR）系列产品设计指导手册第一节膜-生物反应器（SMBR）技术介绍第二节聚丙烯（PP）中空纤维膜第三节 SMBR系列膜组件第四节 SMBR系统设计第五节 SMBR膜片的运行和清洗第一节膜-生物反应器（MBR）技术介绍膜-生物反应器(Membrane Bioreactor,MBR)技术,是一种新型高效的污水处理工艺，它用膜组件代替传统活性污泥法中的二沉池，大大提高了系统固液分离的能力。

MBR技术是膜分离技术与生物技术有机结合的新型废水处理技术。

它利用膜分离组件将生化反应池中的活性污泥和大分子有机物截留住，省掉二沉池。

因此，活性污泥浓度可以大大提高，水力停留时间（HRT）和污泥停留时间（SRT）可以分别控制，而难降解的物质在反应器中不断反应和降解。

因此，膜-生物反应器工艺通过膜的分离技术大大强化了生物反应器的功能。

膜-生物反应器在优化生化作用的优越性：1 对污染物的去除率高，抵抗污泥膨胀能力强，出水水质稳定可靠，出水中没有悬浮物；2 膜生物反应器实现了反应器污泥龄SRT和水力停留时间HRT的彻底分离，设计、操作大大简化；3 膜的机械截流作用避免了微生物的流失，生物反应器内可保持高的污泥浓度，从而能提高体积负荷，降低污泥负荷，且MBR工艺略去了二沉池，大大减少占地面积；4 由于SRT很长，生物反应器又起到了“污泥硝化池”的作用，从而显著减少污泥产量，剩余污泥产量低，污泥处理费用低；5 由于膜的截流作用使SRT延长，营造了有利于增殖缓慢的微生物。

如硝化细菌生长的环境，可以提高系统的硝化能力，同时有利于提高难降解大分子有机物的处理效率和促使其彻底的分解；6 MBR曝气池的活性污泥不因产水而损失，在运行过程中，活性污泥会因进入有机物浓度的变化而变化，并达到一种动态平衡，这使系统出水稳定并有耐冲击负荷的特点；7 较大的水力循环导致了污水的均匀混合，因而使活性污泥有很好的分散性，大大提高活性污泥的比表面积。

膜—生物反应器用户手册目录目录 (1)一 MBR概述 (2)二膜组件介绍 (4)2.1 膜组件的特点 (4)2.2 膜组件的参数 (6)2.3 运输 (7)2.4 贮存 (7)三 MBR的系统设计 (8)3.1水质条件 (9)3.2预处理 (9)3.3膜组件的运行条件 (9)3.4反应池的设计 (12)3.5清洗方式 (12)四注意事项 (16)4.1 安全注意事项 (16)4.2 使用膜组件注意事项 (16)一 MBR概述一．概述膜-生物反应器（Membrane Bio-Reaction，缩写为MBR）是膜分离技术与生物技术有机结合的新型废水处理技术，它利用膜分离技术将生化反应池中的活性污泥和大分子有机物质截留住，省掉二沉池，活性污泥浓度因此大大提高，水力停留时间（HRT）和污泥停留时间（SRT）可以分别控制，而难降解的物质在反应器中不断反应、降解，大大强化了生物反应器的功能。

另外，膜过滤精度高，产水质好。

因此，膜-生物反应器技术是目前最有前途的废水处理新技术之一。

膜-生物反应器（MBR）根据膜组件和生物反应器的组合位置不同可将膜生物反应器分为内置式和外置式两大类。

内置式将膜组件直接安置在生物反应器内部，它依靠重力和水泵抽吸产生的负压作为出水动力；外置式膜生物反应器，也称为错流式膜生物反应器，是指膜组件和生物反应器分开设置，相对独立，膜组件与生物反应器通过泵与管路相连接。

通常都采用加压型过滤，加压泵从生物反应器抽水，压入膜组件中，膜滤后水排出系统，浓缩液回流至生物反应器。

内置式膜反应器的特点是：操作压力低，能耗低，但使用的膜面积较大；而外置式膜生物反应器特点是：在泵的压力下大流量循环错流过滤，膜的通量较大，使用的膜面积较小，但动力消耗较大。

目前,世界上投入运营的膜生物反应器大部分是内置式的。

二．应用领域膜-生物反应器技术作为环保前沿技术，应用技术日益成熟，并逐步被环保领域接受，具有广阔的前景。

HTH平板膜-膜生物反应器技术手册20XX版目录1.汇恒平板膜组件 (4)1.1平板膜元件规格 (4)1.2平板膜组件规格 (6)2.平板膜MBR设计 (11)2.1 MBR工艺流程 (11)2.2 原水条件 (12)2.3 膜元件的数量确定 (13)2.4膜组件在反应池内的布置 (13)2.5抽吸泵的流量的确定 (16)2.6膜元件冲刷供气量的确定 (16)2.7集水系统 (17)2.8 曝气系统 (20)2.9膜池的运行及控制 (21)3.膜元件、膜组件的包装及运输 (22)3.1膜元件包装 (22)3.2膜组件包装 (22)3.3执行标准 (22)3.4膜元件、膜组件的运输 (23)4.膜元件、膜组件的装卸及储存 (23)4.1装卸 (23)4.2装卸注意事项 (23)4.3膜组件的检查 (24)4.4膜元件、膜组件的储存 (24)5.膜组件的组装 (24)5.1膜组件的组装 (24)5.2注意事项 (25)6.膜组件的安装 (25)6.1膜组件的安装 (25)6.2安装注意事项 (26)7.膜组件的试运行 (26)7.1清水运行 (26)7.2污泥接种 (27)8.膜组件的运行和管理 (28)8.1运行条件 (28)8.2产水量设定 (28)8.3运行方式 (29)8.4运行管理 (29)9.膜组件的清洗 (31)9.1膜元件的化学清洗 (31)9.2清洗药液的配制 (31)9.3清洗药液配制、保管注意事项 (32)9.4膜元件在线化学清洗加药方式 (33)9.5膜元件在线化学清洗步骤 (35)9.6膜元件在线化学清洗注意事项 (36)9.7膜元件的物理清洗 (36)9.8膜元件的离线化学清洗 (37)9.9曝气管的清洗 (37)10.膜组件的维护 (38)10.1相关配件更换 (38)10.2膜元件的更换 (39)10.3膜组件的取出 (39)10.4膜元件的保养维护 (40)10.5膜组件及配管的检修 (40)11.膜组件故障、原因及解决方法 (41)本手册介绍了HTH系列浸没式平板膜组件的特性、使用条件、规格、选型设计、安装、运行、维护、安全操作注意事项。
