《宽带光纤接入网》PPT课件
- 格式：ppt
- 大小：5.05 MB
- 文档页数：65
下载文档原格式
合集下载
宽带接入建设PPT课件
宽带接入 规划
按照宽带用户价值系数分析原因
• 整体计算用户TCO和ARPU值的对比 • 考虑了全量成本以及相关收入和投资分摊
多种方式 • 按照接入网投资口径，投资效益系数低于
1.2的本地网应严控投资；低于1.5的本地网 应逐步改善
以投资效益为核心安排规划项目
16
规划专题分析要求
针对规划重点问题，形成4个专题分析报告
益评价和实际需求， 控机制。
要求，建立标准化 价
确定分地市、分颗 完善PMS3.0投资
设计模板，有效控 从集客、地市整体
粒度投资。
下达功能
制质量和成本。
投资评价入手，简
按照关键项目、确 分批安排，动态调 逐步形成规范化、 化评价方法
定项目、投资效益 整，用好投资。
标准化的宽带项目 评价结果与绩效考
光改后，北方宽带端口1.43亿，实占端口0.56亿，实占率为39% 光改后FTTH实占率上升，表明宽带用户基本完成转网，且新发
展用户主要为FTTTH用户。 宽带端口大幅增加，但实际发展用户速率较慢，造成实占率下降
3
网络整体投资效率（综合）
2011-2015年全国宽带发展效率系数（宽带ARPU值/户均月投入）为1.51。 北方基本上居于集团前列，体现了北方宽带的规模优势。南方相对盈利能力较弱。 ARPU与户月均投入的差值，可以反映出单用户的绝对盈利能力。
9
1、总包模式
工程总承包（EPC）
施工总承包（PC） 网络资产购置
我方提供小区基本情况材料，明确覆盖标准和 建设要求，承包方编制建设方案，负责设计采 购施工全过程。
原则上应采取“控两头、放中间”的管理方式， “抓两头”指规范招标文件要求和验收环节， “放中间”指项目实施过程由总包方自主开展， 过渡期内可对设计等环节进行控制（设计会 审）。
宽带接入方式简介PPT课件
1、 高速：用户上网速率达10-100Mbps 2、 稳定可靠：小区/大厦/写字楼交换机与局端交换机 之间以光纤相连，系统采用虚拟局域网技术简化用户管 理、在一定程度上保证用户安全并控制网络广播风暴。 3、价格便宜，投资少：用户通过带网卡的个人电脑直 接上网。 4、安装方便：综合布线后用户端即插即用。 5、 应用广泛：高速上网、远程办公、H.323会议电视、 视频点播、虚拟专用网。 但也具有不足之处： 1、 仅能提供基于IP协议的业务，无法提供综合宽带业 务； 2、 多层VLAN技术提供给用户的必须是无标记 (untaged)端口，对今后发展基于802.1Q不同优先级 的多业务接入，实现高QoS有一定影响。 3、 用VLAN实现数据隔离使交换机设置、管理复杂化。 但是总体来说，FTTX+LAN方式适应我国绝大地区宽 带发展的需要，可以成为经济实用的宽带接入方式之一。
A D S L 2 + 相 对 A D S L 提 高 线第路6页稳/共定26性页， 增 加 可 达 距 离 ， 增 强 的 线 路
影响ADSL速率的几个因素
在实际线路中ADSL的速率受线路质量的影响很大，特别是下行速 率 决定线路质量的重要因素包括：线路长度、线缆规格、是否有桥接 分接头、线路上的干扰程度等等 线路衰减正比于线路的长度和频率而反比于线缆直径，因此说明 ADSL性能时通常都注明线缆规格和用户线长度 一般来说在2公里内，线路长度对ADSL速率的影响不是太大，但超 过2公里后，ADSL速率随线路长度的增加而急剧下降 ADSL都具有速率自适应的功能，即根据线路质量动态调整，速率 变化是以32kbps为单位的
据传输系统，它利用射频（RF）的技术，取代旧式碍手碍脚的双绞铜线所 构成的局域网络，使得无线局域网络能利用简单的存取架构让用户到达广 域网。采用2.4GHZ频段，支持IEEE802.11无线协议，最高传输速率 54Mbps。 • 3.5G微波无线系统，该系统是西门子公司接入系列产品中最新推出的一 种先进点对多点（PMP）宽带无线接入解决方案。传输距离10KM，传输 净速率4Mbps/载波，语音2M,数据2M，也就是说一个BSBU是共享2M 带宽的。
A D S L 2 + 相 对 A D S L 提 高 线第路6页稳/共定26性页， 增 加 可 达 距 离 ， 增 强 的 线 路
影响ADSL速率的几个因素
在实际线路中ADSL的速率受线路质量的影响很大，特别是下行速 率 决定线路质量的重要因素包括：线路长度、线缆规格、是否有桥接 分接头、线路上的干扰程度等等 线路衰减正比于线路的长度和频率而反比于线缆直径，因此说明 ADSL性能时通常都注明线缆规格和用户线长度 一般来说在2公里内，线路长度对ADSL速率的影响不是太大，但超 过2公里后，ADSL速率随线路长度的增加而急剧下降 ADSL都具有速率自适应的功能，即根据线路质量动态调整，速率 变化是以32kbps为单位的
据传输系统，它利用射频（RF）的技术，取代旧式碍手碍脚的双绞铜线所 构成的局域网络，使得无线局域网络能利用简单的存取架构让用户到达广 域网。采用2.4GHZ频段，支持IEEE802.11无线协议，最高传输速率 54Mbps。 • 3.5G微波无线系统，该系统是西门子公司接入系列产品中最新推出的一 种先进点对多点（PMP）宽带无线接入解决方案。传输距离10KM，传输 净速率4Mbps/载波，语音2M,数据2M，也就是说一个BSBU是共享2M 带宽的。
《光纤接入网第二讲》课件
2 可以实现多信道传
输
3 具有高速率和高带
宽
通过WDM技术，WDMPON结构可以同时传输 多个信道的光信号。
WDM-PON结构提供更 高的数据传输速率和更 大的带宽，满足用户对 高速宽带的需求。
光纤接入网的应用
1 家庭宽带接入
光纤接入网可以提供稳 定、高速的宽带接入， 满足家庭用户对高速网 络的需求。
光纤接入网将更加智能
3 面向5G的光纤接入
网络
化，能够根据用户需求
光纤接入网将面向5G网
提供个性化的网络服务。
络的需求进行优化，提
供更高的速度和更低性高
光纤信号不易受到外界干扰，保证了数据 传输的稳定性和可靠性。
光纤信号无法被窃取，提供了更高的数据 安全性，保护用户的隐私。
光纤接入网的典型结构
ODN结构
光分纤器直接连接到用户处， 适用于FttC和FttB。
PON结构
采用光分配器作为中心节点， 多个ONU通过同一光纤接入。
PON结构将光分配器作为中心节点，将光信号分发给多个ONU。
2 多个ONU通过同一光纤接入
多个用户设备通过同一光纤接入，实现资源共享和高效的数据传输。
3 采用TDMA技术
PON结构通过分时多路复用技术实现多个用户设备之间的信号传输。
WDM-PON结构的特点
1 采用WDM技术
WDM-PON结构采用波 分复用技术，实现多信 道传输，提供更大的带 宽。
《光纤接入网第二讲》 PPT课件
光纤接入网是一种高性能的宽带接入技术，具有传输能力强、信号传输质量 高、抗干扰性能好和安全性高等优势。
光纤接入网的技术优势
1 宽带传输能力强
2 信号传输质量高
第7章 光纤接入网 PPT
/s以下速率的窄带业务，其基本业务主要包括： 普通电话业务，租用线业务，分组数据，ISDN基本速 率接入（BRA），ISDN一次群速率接入（PRA）， N64 kb/s，2 Mb/s（成帧和不成帧）。
• 支持宽带业务，如单向广播式业务（CATV）、IPTV 、视频点播（VOD或数据通信）双向交互式业务、有 线广播电视的数据接入和计算机局域网接入等。
第7章 光纤接入网
7.1 光纤接入网的基本概念
• 接入网（Access Network，AN）是宽带核心网络到用户 网最后一段路程的传输网络。
• 近几年来核心网络的带宽高速发展，已经远远超过了接 入网的承载能力，使得核心网的带宽和过去的接入网的 带宽严重不匹配，接入网己成为宽带业务进入用户的最 后瓶颈。近年来光纤接入网的迅猛发展，使解决这一瓶 颈问题有了技术依靠，先后出现了模拟的光纤／同轴混 合接入网（HFC, Hybrid Fiber Coaxial)，数字的无源光网 络（PON, Passive OpticalNetwork)，其中包括APON (ATM-PON). EPON (Ethernet-PON）和GPON (Gigabit PON )以及有源光网络（AON, Active Optical Network） 等。
• 对于接入网而言电路层上面有接入承载处理能力 （AF），其功能是确定业务节点接口结构，还有接入 承载能力要求，其功能是用户承载、用户信令、控制 和管理。再加上层管理和系统管理功能。
图7-3 接入网通用协议参考模型
3 接入网的主要功能
接入网由用户口功能、业务口功能、核心功能、传输功能 和系统管理功能五部分组成。
• ODN为OLT与ONU之间提供光传输手段，其主要任务 是完成光信号功率的分配。ODN是由无源光器件、光 纤光缆、光连接器和光分路器等组成的纯无源光配线 网，通常采用树状结构。
• 支持宽带业务，如单向广播式业务（CATV）、IPTV 、视频点播（VOD或数据通信）双向交互式业务、有 线广播电视的数据接入和计算机局域网接入等。
第7章 光纤接入网
7.1 光纤接入网的基本概念
• 接入网（Access Network，AN）是宽带核心网络到用户 网最后一段路程的传输网络。
• 近几年来核心网络的带宽高速发展，已经远远超过了接 入网的承载能力，使得核心网的带宽和过去的接入网的 带宽严重不匹配，接入网己成为宽带业务进入用户的最 后瓶颈。近年来光纤接入网的迅猛发展，使解决这一瓶 颈问题有了技术依靠，先后出现了模拟的光纤／同轴混 合接入网（HFC, Hybrid Fiber Coaxial)，数字的无源光网 络（PON, Passive OpticalNetwork)，其中包括APON (ATM-PON). EPON (Ethernet-PON）和GPON (Gigabit PON )以及有源光网络（AON, Active Optical Network） 等。
• 对于接入网而言电路层上面有接入承载处理能力 （AF），其功能是确定业务节点接口结构，还有接入 承载能力要求，其功能是用户承载、用户信令、控制 和管理。再加上层管理和系统管理功能。
图7-3 接入网通用协议参考模型
3 接入网的主要功能
接入网由用户口功能、业务口功能、核心功能、传输功能 和系统管理功能五部分组成。
• ODN为OLT与ONU之间提供光传输手段，其主要任务 是完成光信号功率的分配。ODN是由无源光器件、光 纤光缆、光连接器和光分路器等组成的纯无源光配线 网，通常采用树状结构。
宽带接入网建设和应用实例PPT课件
34
ODN-分光器
分光器设备
35
ODN-分光器
分光器部署原则
分光器部署宜遵循一级分光，集中放置的原则，农村等用户 稀疏地区方可二次分光，采用平面光波导(PLC)分光器。
馈线和配线光缆，以及入户光缆均采用G.652常规单模光纤。当 FTTH入户室内光缆可采用G.657微弯损耗不敏感光纤。
光缆敷设
馈线光缆：可选择管道、架空、直埋等不同的敷设方式。充分 利用现有管道、杆路等资源，避开有危险的区域。
配线光缆：新建小区楼外应采用地下管道方式敷设光缆，对于 已覆盖用户区，楼外光缆敷设可与原有网络共用路由，当需要 建立新的光缆路由时，应尽量减少对小区环境的破坏。
MSTP和光纤 直连；xPON 和点对点光以 太网
xPON、光纤 直连和点对点 光以太网，也 可采用MSTP
主要采用 xPON和点对 点光以太网
金属线/无线段 ADSL
采用的主要技 WiFi
术
WiMAX
ADSL 以太网
WiFi,WiMAX
用户接入速率 最大能力
下行25Mbps 上、下行： 上行1.8Mbps 100Mbps
32/64POTS 24 VDSL2
MA5620
盒式设备 上行：G/EPON 下行：8FE+8POTS
16FE+16POTS 24FE+24POTS
OT92x
盒式设备 上行：G/EPON 下行：4FE + 4E1 + 8POTS
27
ONU
ONU部署原则-PON+LAN
一般选择固定式ONU ONU距离用户不应超过100m,入户采用五类线 ONU一般放置在弱电竖井、配线箱处或者楼内分线盒处，应根
FTTx 光纤接入网络工程课件：FTTx的概念、分类及应用场景
FTTx的概念、分类及应用场景
于光网络单元ONU在用户端不同，因此x代表不同变体，可以是光纤到楼内、光纤到光节点(FTTN)、光纤到路边 、光纤到楼层(FTTF)、光纤到户、光纤到办公室(FTTO)等，如图3-1所示。FTTx将用户从电的时代转入一个全新 的光的时代。表3-1是几种常用的F PON除了树型和总线型网络拓扑外，还可以构成环型拓扑，如图3-5所示。
FTTx的概念、分类及应用场景
3.3 基于企业用户的应用
FTTx的概念、分类及应用场景
企业用户一般集中于写字楼或者工业园区，用户分布较散，宽带需求相对较高，业务需求多样化，除语音和 互联网业务外，还有专线和视频会议等需求。针对企业用户，一般采用FTTN或FTTB的接入方式。FTTN接入方 式前期引入光纤资源到写字楼内，在楼内安装分纤箱成端光缆，光缆到光节点。等后期有客户需求，再从楼内的 分纤箱拉皮线光缆到用户所在处并安装ONU。FTTB接入方式是光缆到楼，ONU安装在公共的楼道ONU综合箱 内，从ONU综合箱内布放五类线或双绞线到用户所在处，可以采用FTTB+LAN，如图3-6所示。
FTTx的概念、分类及应用场景 PON网络拓扑有以下三种。 1. 树型网络结构 树型网络结构是FTTx PON的一种典型结构，如图3-3所示。
2. 总线型网络结构 总线型网络结构不属于PON国际标准中定义的网络拓扑类型，它是根据实际网络需求而衍生出的网络结构 ，其结构示意图如图3-4所示。
FTTx的概念、分类及应用场景
本章学习目的和要求 ● 熟悉FTTx的概念和分类 ● 熟悉FTTx的网络拓扑 ● 熟悉FTTx场景应用
FTTx的概念、分类及应用场景
3.1 FTTx的概念及分类
FTTx的概念、分类及应用场景
常用的宽带接入技术ppt课件
12
多点多信道分配系统（MMDS）
• MMDS （MultichannelMultipointDistributionSyste m）是服务商向用户提供宽带数据和话音业 务的一种固定无线接入方案。MMDS工作 频段集中在2-5GHz，可用带宽 2×31.5MHz（上、下行）。3.5GMMDS频 段具有良好的传播特性，传输距离可达 10km。MMDS频谱不受雨衰的影响，但可 被建筑物衰减。在通常情况下，该频段需 要视线传播，但对于一些较下方的阻挡物 有一定的抵抗力。9来自混合光纤同轴接入网技术
• HFC的主要结构由模拟前端、数字前端、光纤传 输网络、同轴电缆传输网络、光节点、网路接口 单元和用户终端设备等技术组成。模拟前端的主 要功能是将模拟电视信号调制在HFC所规定的 50～450MHz或550MHz的频段。数字前端提供对 数字图像的压缩调制、数字电话信号的调制以及 用户信息的路由选择等功能。光纤传输网络的主 要作用是将所有接入到HFC的信息复用成一群信 息流，然后将其变换为光信号后传送。光节点主 要进行光电和电光转换。网络接口单元的主要作 用是：一是将电话、数据和电视信号分开，二是 将这些业务信号分送到不同的用户设备。
8
混合光纤同轴接入网技术
• 混合光纤同轴接入（HFC：Hybrid Fiber Coaxial）是一种新型的宽带接入技术，采 用光纤到服务区，而在进入用户的“最后1 公里”采用同轴电缆。它融数字与模拟传 输为一体，集光电功能于一身，同时提供 较高质量和较多频道的传统模拟广播电视 节目、较好性能价格比的电话服务、高速 数据传输服务和多种信息增值服务，以及 交互式数字视频应用。
6
光纤接入网技术
• 光纤接入网又称光纤用户环路（FITL）, 它是在交 换局中设有光线路终端（OLT），在用户侧有光 网络单元（ONU），OLT和ONU之间用光纤连接。 ONU可以用多种方式连接用户，一个ONU可以连 接多个用户。根据ONU与用户的距离，光纤接入 网FITL又有多种方式，有光纤到路边（FTTC）、 光纤到大楼（FTTB）、以及光纤到户（FTTH） 等几种形式。从光纤接入网是否含有电源，可分 成有源光网络（AON）和无源光网络（PON）两 大类。
多点多信道分配系统（MMDS）
• MMDS （MultichannelMultipointDistributionSyste m）是服务商向用户提供宽带数据和话音业 务的一种固定无线接入方案。MMDS工作 频段集中在2-5GHz，可用带宽 2×31.5MHz（上、下行）。3.5GMMDS频 段具有良好的传播特性，传输距离可达 10km。MMDS频谱不受雨衰的影响，但可 被建筑物衰减。在通常情况下，该频段需 要视线传播，但对于一些较下方的阻挡物 有一定的抵抗力。9来自混合光纤同轴接入网技术
• HFC的主要结构由模拟前端、数字前端、光纤传 输网络、同轴电缆传输网络、光节点、网路接口 单元和用户终端设备等技术组成。模拟前端的主 要功能是将模拟电视信号调制在HFC所规定的 50～450MHz或550MHz的频段。数字前端提供对 数字图像的压缩调制、数字电话信号的调制以及 用户信息的路由选择等功能。光纤传输网络的主 要作用是将所有接入到HFC的信息复用成一群信 息流，然后将其变换为光信号后传送。光节点主 要进行光电和电光转换。网络接口单元的主要作 用是：一是将电话、数据和电视信号分开，二是 将这些业务信号分送到不同的用户设备。
8
混合光纤同轴接入网技术
• 混合光纤同轴接入（HFC：Hybrid Fiber Coaxial）是一种新型的宽带接入技术，采 用光纤到服务区，而在进入用户的“最后1 公里”采用同轴电缆。它融数字与模拟传 输为一体，集光电功能于一身，同时提供 较高质量和较多频道的传统模拟广播电视 节目、较好性能价格比的电话服务、高速 数据传输服务和多种信息增值服务，以及 交互式数字视频应用。
6
光纤接入网技术
• 光纤接入网又称光纤用户环路（FITL）, 它是在交 换局中设有光线路终端（OLT），在用户侧有光 网络单元（ONU），OLT和ONU之间用光纤连接。 ONU可以用多种方式连接用户，一个ONU可以连 接多个用户。根据ONU与用户的距离，光纤接入 网FITL又有多种方式，有光纤到路边（FTTC）、 光纤到大楼（FTTB）、以及光纤到户（FTTH） 等几种形式。从光纤接入网是否含有电源，可分 成有源光网络（AON）和无源光网络（PON）两 大类。
《光纤宽带接入技术》课件3
CAT-5e/6：超5类/6类双绞线， 可用于1,000M以太网传输
CAT-6A：超6类双绞线，可用于 10,000M以太网传输
以太网技术
以太网常见接口类型采 用RJ45水晶头，如图 所示。
以太网技术
以太网线缆接口线序包括两种568B与568A两 种，所以在实际应用中以太网线缆分为直连线 缆（两头都是568B或568A，常见的都是采用 568B）与交叉线缆（一头是568B另一头是 568A）。以太网线采用8种线色来进行区分， 其中橙白、橙为一对双绞线，绿白、绿为一对
双绞线，蓝白、蓝为一对双绞线，棕白、棕为 一对双绞线，在100M以太网中只需要橙白、 橙、绿白、绿为两对双绞线。
以太网技术
直连网线，常用于不同设备之间互联。
以太网技术
交叉网线，常用于相同设备之间互联。
网线测试仪可用来测试网线的通断，当测试 仪指示灯正常闪烁时，表示网线制作成功， 否则需要重新制作这根网线。另外，高级的 网线测试仪不仅可以测试网线的联通性，还 可以给出接线图、长度、传输延迟等网线技 术参数。
以太网技术
CSMA/CD的应用发展： 快速以太网的速率为100Mbit/s，在数据链路 层上跟10Mbit/s以太网没有区别，不过在物理 层上提高了传输的速率，而且引入了更多的物 理层介质，比如光纤、同轴电缆等。运行在两 对双绞线上的100Mbit/s以太网称为100BASTTX，运行在光纤上的100Mbit/s以太网则为
以太网的发展
2002年底IEEE802工作委员会又通过了802.3ae： 10Gbit/s以太网（万兆以太网）。在以太网技术 中，100Base-T是一个里程碑，确立了以太网技 术在局域网中的统治地位。而千兆以太网以及随 后万兆以太网标准的推出，使得以太网技术从局 域网延伸到了城域网的汇聚和骨干层。
《宽带光纤接入网》PPT课件
BRAS
SR
XX局
GE光口上联
OLT
汇聚交换机
B类ONU
光纤 分光器1:X
B类ONU
12
业务发展的需要
1.IP流量占全网流量95％以上。 2.未来视频业务（尤其是高清)的普及需要极大
提升接入带宽。 3.业务发展与带宽增长相互促进，带宽需求的
增长永无止境。
ppt课件
13
一路标清直播 时移电视 音视频点播 信息服务 互动游戏 卡拉OK 音乐服务 远程教育
两路标清直播 视频通讯 电子图书 个人空间 电子购物 视频114
双绞线
SR SBC
IP Network SS/PSTN
可内置IAD的B类ONU
双口面板
住户 双口面板
住户 双口面板
住户 双口面板
住户
用户
PC
普通话机 PC
普通话机 PC
普通话机 PC
普通话机
在多媒体箱或弱电井配置内置IAD的B类ONU接入用户，并配置配线架，在配线架上跳线，采用
五类线入户，将五类线中的一对线用于接入语音业务，两对用于接入宽带数据业务，在用户侧
GPON速率上行、下行对称和非对称两种方式，上下行最大
2.5Gbps
采用以下两种复用技术
下行数据流采用广播技术，SCB实现天然组播
上行数据流采用TDMA技术ppt，课件灵活区分SLA用户
11
接入网转型的必要性和重要性
▪ 业务发展的需要 ▪ 网络转型的需要 ▪ 技术发展的契机 ▪ 经济建设的契机
ppt课件
ppt课件
19
技术发展的契机
1:软交换及IMS: 话音的VoIP 2:PON技术的发展，价格的下降 3:技术及设备的融合（话音、数据和传输） 4:光纤价格很低
《光纤宽带接入技术》课件4

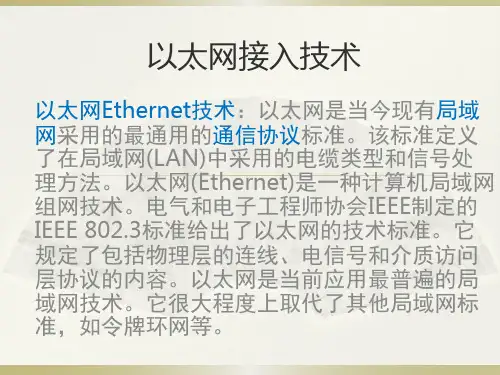

以太网技术发展到今天，特别是交换机型以太网 设备和全双工以太网技术的发展，使得人们开始思考将 以太网技术应用到公用的网络环境，主要的解决方案有 以下两种：VLAN方式和VLAN+PPPoE方式。
VLAN方式的网络结构：
局域网交换机（LAN SWITCH））的每个端口配 置成独立的VLAN，享有独立的VID（VLAN ID）。将 每个用户配置成独立的VLAN，利用支持VLAN的LAN SWITCH进行信息的隔离，用户的IP地址被绑定在端口 的VLAN号上，以保证正确路由选择。
在这种方案中，虽然解决了用户数据的安全性问题，但是缺少对用户 进行管理的手段，即无法对用户进行认证、授权。
为了识别用户的合法性，可以将用户的IP地址与该用户所连接的端口 VID进行绑定，这样设备可以通过核实带来的问题是用户IP地址与所
在端口绑在一起，只能进行静态IP地址的配置。 另一方面，因为每个用户处在逻辑上的独立的网内，所以对每一个用 户至少要配置4个IP地址：子网地址、网关地址、子网广播地址和用
的解决方案。
基于以太网技术的宽带接入网发展前景
鉴于目前的解决方案和设备还不能完全满足接入网这样一个公用网络 环境的要求，就需要研究适应公用网络环境的设备和技术，这就是基于以太 网技术的宽带接入网。
基于以太网技术的宽带接入网由局侧设备和用户设备组成。局侧设备 一般位于小区内，用户侧设备一般位于居民楼内；或者局侧设备位于商业大 楼内，而用户侧设备位于楼层内。局侧设备提供与IP骨干网的接口，用户侧 设备提供与用户终端计算机相接的10/100BASE-T接口。局侧设备具有汇聚 用户侧设备网管信息的功能。
以太网接入需要解决的问题
由于接入网是一个公用的网络环境，因此其 要求与局域网这样一个私有网络环境的要求会有 很大不同，主要反映在用户管理、安全管理、业 务管理和计费管理上。
VLAN方式的网络结构：
局域网交换机（LAN SWITCH））的每个端口配 置成独立的VLAN，享有独立的VID（VLAN ID）。将 每个用户配置成独立的VLAN，利用支持VLAN的LAN SWITCH进行信息的隔离，用户的IP地址被绑定在端口 的VLAN号上，以保证正确路由选择。
在这种方案中，虽然解决了用户数据的安全性问题，但是缺少对用户 进行管理的手段，即无法对用户进行认证、授权。
为了识别用户的合法性，可以将用户的IP地址与该用户所连接的端口 VID进行绑定，这样设备可以通过核实带来的问题是用户IP地址与所
在端口绑在一起，只能进行静态IP地址的配置。 另一方面，因为每个用户处在逻辑上的独立的网内，所以对每一个用 户至少要配置4个IP地址：子网地址、网关地址、子网广播地址和用
的解决方案。
基于以太网技术的宽带接入网发展前景
鉴于目前的解决方案和设备还不能完全满足接入网这样一个公用网络 环境的要求，就需要研究适应公用网络环境的设备和技术，这就是基于以太 网技术的宽带接入网。
基于以太网技术的宽带接入网由局侧设备和用户设备组成。局侧设备 一般位于小区内，用户侧设备一般位于居民楼内；或者局侧设备位于商业大 楼内，而用户侧设备位于楼层内。局侧设备提供与IP骨干网的接口，用户侧 设备提供与用户终端计算机相接的10/100BASE-T接口。局侧设备具有汇聚 用户侧设备网管信息的功能。
以太网接入需要解决的问题
由于接入网是一个公用的网络环境，因此其 要求与局域网这样一个私有网络环境的要求会有 很大不同，主要反映在用户管理、安全管理、业 务管理和计费管理上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
2～3个省实现1路高清直播
互动广告 电子支付 在线彩票 即时消息
3 以城镇地区为主；优先在高档小区提 供 两路标清业务在一路标清区域上扩展 高清在两路标清区域上扩展
1 4M带宽
2007
8M带宽
15M带宽
2008
ppt课件 2009
来源：集团IPTV专题研究
14
CHINANET省际骨干网带宽需求(Gbps)
日本
2007年6月底，FTTH用户达966万户 2006年6月起，DSL用户呈负增长
美国
2007年9月底，FTTH/FTTP覆盖955万家 庭/企业，连通214万家庭/企业
12
业务发展的需要
1.IP流量占全网流量95％以上。 2.未来视频业务（尤其是高清)的普及需要极大
提升接入带宽。 3.业务发展与带宽增长相互促进，带宽需求的
增长永无止境。
ppt课件
13
一路标清直播 时移电视 音视频点播 信息服务 互动游戏 卡拉OK 音乐服务 远程教育
两路标清直播 视频通讯 电子图书 个人空间 电子购物 视频114
8000 7000 6000 5000 4000 3000 2000 1000
0
46.7％
240％
708
2405
45.1％
42.9％
3527.5
4637.5ppt课件
2007
6730
2008
15
接入网转型的必要性和重要性
▪ 业务发展的需要 ▪ 网络转型的需要 ▪ 技术发展的契机 ▪ 经济建设的契机
宽带光纤接入网及其应用
情况交流
ppt课件
1
宽带改变生活
未来将是一个宽带无处不在的世界，用户需 要随时随地享受到各种融合的宽带多媒体服 务，这些业务是未来宽带网络的重要发展方 向，将成为运营商收入的重要来源，必将对 构建宽带接入网络提出新的要求。
无源光网络
无源光网络（ PON ）由光线路终端（OLT）、光网络单 元（ONU）和光分配网络（ODN）组成。一般其下行采 用TDM广播方式、上行采用TDMA(时分多址接入)方式， 而且可以灵活地组成树型、星型、总线型等拓扑结构(典 型结构为树形结构)，PON的本质特征就是ODN全部由无 源光器件组成，不包含任何有源电子器件。这样避免了外 部设备的电磁干扰和雷电影响，减少了线路和外部设备的 故障率，简化了供电配置和网管复杂度，提高了系统可靠 性，同时节省了维护成本，是电信维护部门长期期待的技 术,越来越受到业界的关注和重视,发展非常迅猛。与点到 点的有源光网络相比，PON技术的主要特点在于维护简单， 成本较低（节省光纤和光接口）和较高的传输带宽，其高 性能价格比的特点会使其在很长时间内保持竞争优势， PON一直视被为接入网未来的发展方向。
ppt课件
16
网络转型的需要
接入网的转型及融合是业务及网络融合的重要基础之一
终端
家庭网关
接入
怎么办？
需求
核心网
CN2、IP城域网改造、软交换
业务网络
运营支撑 系统
业务网络的整合 运营支撑系统的改造
宽带及IP化 统一接入
业务的统一 承载和控制
业务的统一 受理和运营
ppt课件
17
光纤向用户延伸，已成为全球主流运营商共同 的战略，并已开始快速推进。
ppt课件
5
EPON和GPON的技术比较：
Ethernet PON（EPON） EPON是将Ethernet技术与PON技术结合 起来的产物，其目标是用最简单的方式实 现点到多点结构的以太网光纤接入系统。 EPON属于以太网标准的范围，对于向全IP 网络过渡是一个很好的选择。 EPON特点是：消除了ATM和SDH层，降 低了初始成本和运行成本；可以大量采用 以太网技术成熟的芯片，实现简单，相对 成本低，维护简单，容易扩展，易于升级。 EPON的主要缺点是总体效率较低，难以支 持以太网之外的业务。
ppt课件
8
EPON工作原理－下行
ppt课件
9
EPON工作原理－上行
ppt课件
10
xPON组网的特点
CDN SS/PSTN
IP
网管
OLT
Splitter 1:32/64
ONT ONU
ONT
LAN PBX
ONT
VOICE+DATA
采用WDM技术，实现单纤双向传输
EPON速率上行、下行对称1.25Gbps
ppt课件
3
PON网络由于其简洁、廉价、可靠的网络拓扑结 构被普遍认为是宽带接入网的最终解决方案，支持 光纤到大楼(FTTB)、光纤到办公室(FTTO)、光纤 到户（FTTH）的接入。与核心网不同的是FTTX对 成本更加敏感，FTTX成本主要有两个方面，一是 设备的采购价格，二是运营成本。目前ADSL设备 的价格下降潜力已经不大，但是FTTX的成本随着 规模增长有望继续下降。从整体上看，在接入网领 域光通信酝酿着新一轮的发展。所以FTTX技术目 前已被证实不仅技术上是成熟的，而且经济上是可 行的。 PON从传输标准上分，可以分为APON、EPON和 GPON三种。
GPON速率上行、下行对称和非对称两种方式，上下行最大
2.5Gbps
采用以下两种复用技术
下行数据流采用广播技术，SCB实现天然组播
上行数据流采用TDMA技术ppt，课件灵活区分SLA用户
11
接入网转型的必要性和重要性
▪ 业务发展的需要 ▪ 网络转型的需要 ▪ 技术发展的契机 ▪ 经济建设的契机
ppt课件
ppt课件
6
GPON(Gigabit PON)
具有更高比特速率（最高2.4Gb/s）、能以原 有格式（可以说是透传）和极高的效率（带 宽利用率可以达到90%以上）传送多种业务 （包括TDM和数据）的光接入网
ppt课件
7
注意：
EPON与GPON最大的区别是标准的不同： EPON的依据是 IEEE 802.3ah工作组制定的 Ethernet PON（EPON）标准。 GPON的依据是 ITU/FSAN制定的Gigabit PON（GPON）标准，G.984.1、G.984.2
ppt课件
4
APON技术特点：
APON以ATM作为承载协议, 由于业务提供能 力有限，数据传送速率和效率低，成本较高， 其市场前景随着ATM的衰落而淡出人们的视 线。以FTTB为例， APON的典型主干下行速 率可达622Mbit/s，但分路后实际可分到每个 用户的带宽不能满足用户对带宽的需求。按 32路计算，每一个分支的可用带宽仅剩 19.5Mbit/s，再按10个用户共享计算，则每个 用户仅能分到约2Mbit/s的带宽。
