【主要工作量表】统计规范
一、杆路和管道图

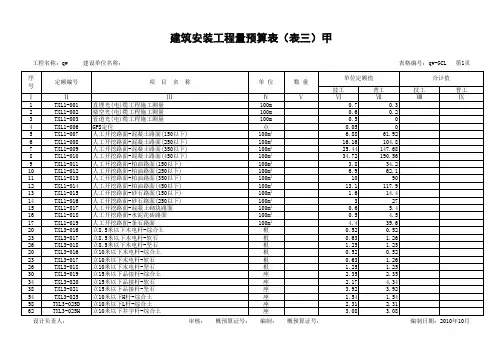

主要工作量表
序号 名称 数量 单位
1 施工测量 百米
2 新建电杆地线（拉线式） 条
3 新建电杆地线（直埋式） 条
4 安装7/2.6单股拉线 条
5 新建7/2.2市区吊线 千米条
6 立8米水泥杆 根
7 立10米水泥杆 根
8 砖砌直通（小号）人孔 个
9 铺设塑料管道2孔（2×1） 百米
二、线路图
主要工作量表
序号 名称 数量 单位
1 新建架空光缆（24）芯 千米条
2 利旧杆路附挂光缆（24）芯 千米条
3 敷设管道光缆（24）芯 千米条
4 新建墙壁式光缆 千米条
5 新建钉固式光缆 千米条
图纸标注规范
1、所有默认程序以默认字体和字高为准，所有字体均为宋体。
2、国道、省道、县道、所有建筑物、村庄等标注均为宋体3#字。大江、大河标注宽度为10或5，河流、水沟、灌溉渠设定为3。（公路内字为2.5）
3、杆路编号：
（1）干线杆路有编号的以干线杆路编号为准，新建杆路为分支，干号编为P××-1„„
（2）干线杆路无编号的从新建基站开始编号为P01…..
4、路口交叉半径设定为3。
5、杆路连绘“等距离”设定为14毫米。
6、盘留、接头杆（井）位置标注。
7、管道占位、杆路占位标注。
8、GPS定位，角杆定位。
9、管道、杆路产权。
10、拉线、电力线、地线标注。
11、编号、地形地貌标注。
注：绘图系统参数设置 新建为绿色
计算工作量均由电脑自动统计
拉线：角杆、终端杆按情况要做拉线。
杆路每个终端段8根杆做一个左右拉线，32根杆做一个四方拉线。
光缆挂钩间距为50±3CM
管道光缆占用的管孔位置：应靠近靠群的两侧，并由上而下进行选用，光缆在各相邻的管道段所占用的管孔的位置应相对一致。
线路设计的几个问题
1、光缆割接入环的方法：
(1)新基站到接头盒＜800米，A、单缆抽至新基站，新放单缆到接头盒。B、双缆到接头盒或割接点（距离很近可采用单缆直接）。C、合缆到接头盒（一进两出）。
(2)新基站到接头盒＞800米，合缆到接头盒（一进两出）。
2、光缆盘留
接头盒两侧杆、大江、大河、铁路、国道、省道两侧杆各盘留15米，出站杆盘留20米。
光缆配盘长度=测量长度×105%＋盘留＋站内（20米）＋接头10米
配盘：2KM----1870米左右
3KM----2820米左右
3、提供图纸为：光杆路路由图、缆施工图、附材料表（共4份）。
4、图纸统计为主要工作量。
5、新缆为16D，合缆为24D。
6、架空光缆接头应安排在杆旁2米以内或杆上。
主材料统计方法
8米杆（根） 所有新立8米杆（含高拉、撑杆）
10米杆（根） 所有新立10米杆
光缆标牌（个） 光缆经过的电杆总数、人井总数
蛇皮管（米） 光缆标牌（个）×0.5
新吊线（千米） 含利旧新设吊线
复挂吊线（千米）
7/2.2钢线（公斤） 新吊线长（千米）×222
25挂钩（个） 新吊线长×2060＋复挂吊线长×618
35挂钩（个） 复挂吊线长×2060
拉线棒/石（套） 拉线总和（含高拉）
拉线标志（套） 拉线总和（含高拉）
电力保护管（米） 每处×12
7/2.6钢线（公斤） 拉线总和×4.5
地线棒及夹板（付） 电力线数×2-相临终端杆数
1.5铁线（公斤） 新吊线长×1.02 按进位法
3.0铁线（公斤） 地线棒×1＋衬环×0.5
4.0铁线（公斤） 地线棒×2＋拉线×0.5
D164抱箍（付） 单股拉线＋双方拉线＋四方拉线×2＋新吊线进站
二线担/担夹/U型抱箍（套） 电杆总数-终端杆-高拉杆-撑杆
单槽/穿钉（套） 二线担总数＋“丁”字结数＋“十”字结数×2
5股衬环（个） 拉线×2＋钢绞线终端数＋新吊线进站数
盘留架（个）
尾纤（条） 进站光缆芯数总和
光缆警示牌（付）
有眼拉攀（套） 新吊线进站数
光缆预留架（付）
光缆卡子（12MM） 新光缆进站数×15
镀锌引上钢管
电话皮线（双股200米/盘） 每20KM一盘
3米跳纤（每基站10米） 芯2
GYTS-12B 2650元/公里
GYTS-16B 3050元/公里
GYTS-24B 3700元/公里
GYTS-36B 5100元/公里
GYTS-48B 6200元/公里
GYTS-72B 8832元/公里
GYTS-96B 11000元/公里
顶管 130元/孔.米
注意事项：
1、GPS定标在起止杆路、管道。
2、引上部分不计算在管道上。
3、标注要规范，与图例一致。
4、外框用绿色
5、割接入环时要有纤芯分配图、要找到盘留或原接头。（同芯数割接时就近割接）
6、(杆距≥70m)做辅助吊线。
7、做到整盘配置（并考虑光缆预留和损耗），以减少接头数量，一般接头总数不应突破设计规定数量。
在一个中继段内，应配置同一生产厂家的光缆，并按出厂和序号进行配置。
为了提高耦合效率，靠近局（站）侧的单盘长度一般不少于1km，应选择光纤参数接近和一致性好的光缆。
8、架空光缆接头处每侧预留为15米，过省道、国道、铁路等每侧预留为15米。光缆进站预留为20米/基站。
主要作业项
绘杆路（杆线连绘方式）。
1、杆路编号、地形地貌绘制。
2、拉线、电力线、地线绘标。
3、电杆加固等标注。
4、盘留、接头杆标注。
5、更换、扶正、加固电杆、拉线标注。
6、加装电杆、拉线标注。
7、新设吊线占位标注。
8、标明杆路产权单位。
9、GPS定位、转角井定位标注（指新建）。
绘管道（管线连绘方式）。
1.人井编号、地形地貌绘制。
2.盘留、接头井标注。
3.GPS定位、转角井定位标注（指新建）。
4.管道断面图标注（指新建）。
5.管道占位图。
6.标明管道产权单位。
7.标明租用规模、规格。
