模拟仿真实验研究

4 模拟实验及分析

4.1 计算海面高

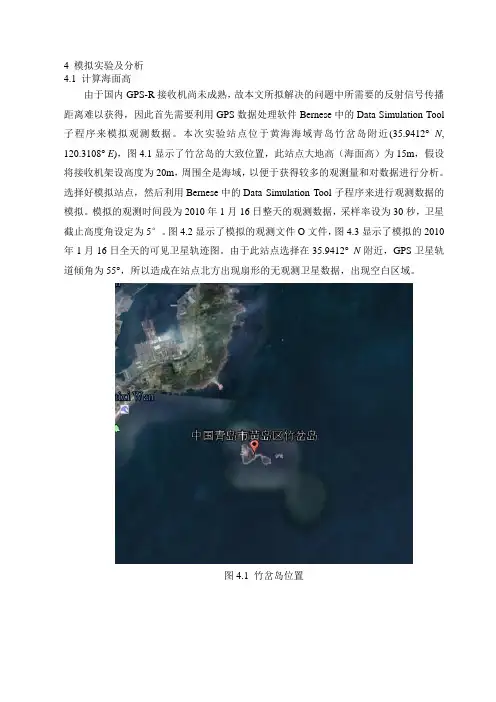

由于国内GPS-R接收机尚未成熟，故本文所拟解决的问题中所需要的反射信号传播距离难以获得，因此首先需要利用GPS数据处理软件Bernese中的Data Simulation Tool子程序来模拟观测数据。本次实验站点位于黄海海域青岛竹岔岛附近(35.9412° N,

120.3108° E)，图4.1显示了竹岔岛的大致位置，此站点大地高（海面高）为15m，假设将接收机架设高度为20m，周围全是海域，以便于获得较多的观测量和对数据进行分析。选择好模拟站点，然后利用Bernese中的Data Simulation Tool子程序来进行观测数据的模拟。模拟的观测时间段为2010年1月16日整天的观测数据，采样率设为30秒，卫星截止高度角设定为5°。图4.2显示了模拟的观测文件O文件，图4.3显示了模拟的2010年1月16日全天的可见卫星轨迹图。由于此站点选择在35.9412° N附近，GPS卫星轨道倾角为55°，所以造成在站点北方出现扇形的无观测卫星数据，出现空白区域。

图4.1 竹岔岛位置

图4.2 模拟的O文件

图4.3 可见卫星轨迹图 如前面所述，我们需要得到的是GPS卫星的反射信号的距离，在上面的观测数据模拟中，是将GPS-R接收机的位置映射到水面以下作为模拟站点，图4.4显示了其几何关系。GPS卫星反射信号入射到反射面是，由反射定律克制入射角等于反射角，所以21，且因对顶角的关系51，因此可以得到521，又因为905432，故43可得到'22RR，最终得到21HH。通过分析得到21HH，因此在实际模拟中将GPS-R接收机位置映射到水面以下的镜像点，这样最后模拟可以得出GPS-R接收机镜像点到GPS卫星的距离，即实验所需要的GPS卫星反射信号的距离。

镜面反射点反射面GPS卫星上视天线下视天线GPS-R接收机θθ下视天线镜像点R1R2R2' (R2' = R2)

２００７年　后勤工　

安全与防护工程　

文章编号：１６７２—７８４３（２００７）０１－００７９—０５　

模拟油罐油气混合物爆炸实验与数值仿真研究　

高建丰　２，杜　扬　，蒋新生　，钱海兵　，周建忠　，杨　双　

（１．后勤工程学院军事供油工程系，重庆４０００１６；２．７８４１６部队，重庆４０００５４）　

摘要对模拟油罐内油气混合物爆炸冲击波特性进行了研究。在直径为１　ｍ的模拟　油罐中进行了油气混合物爆炸模拟实验，建立了模拟油罐油气混合物爆炸的数值仿真模型，　

并借助大型商业软件Ｆｌｕｅｎｔ６．２完成了数值仿真研究。数值仿真结果与实验值较为吻合。　

模拟实验和数值仿真研究的结果表明：油气体积分数、罐内初始温度等决定模拟油罐油气混　

合物爆炸压力的大小。油罐内爆炸压力波的振荡特性对金属油罐结构来说是有害的。　

关键词模拟油罐；油气混合物爆炸；冲击波；实验研究；数值模拟；压力波振荡　

中图分类号：Ｘ９３２　文献标识码：Ｂ　

油库火灾、爆炸事故往往带来巨大的人员伤亡和经济损失，并造成严重的环境污染。如１９８９年青　

岛黄岛油库特大火灾爆炸事故，损失原油数万吨，直接经济损失近亿元，并造成重大人员伤亡；２００５年　

英国邦斯菲尔德油库爆炸事故，对英国经济带来了沉重打击。因此，防止油罐油气爆炸事故发生是油料　

储运工程安全与防护技术研究的重要内容。通过对油罐油气爆炸冲击波特性的研究，对于研究油库火　

灾防爆技术，设计出更为安全、科学的储油罐结构，以及科学鉴定油罐火灾爆炸事故原因等，具有重要的　理论意义和工程实用价值…。油罐内油气混合物的爆炸是受限空间气体爆炸行为，包括起爆、爆燃、爆　

燃增强直至爆轰等一系列复杂物理化学过程。近年来，计算流体力学（ＣＦＤ）的发展使数值求解经典气　

体爆炸理论中复杂非线性耦合方程组成为可能【２】。各种气体爆炸模型被提出，并被广泛运用到存在可　

燃气体环境的安全科学和爆炸力学的研究中。用场仿真模型进行气体爆炸过程的数值模拟仿真并分析　
