HFSS问题汇总粗略统计及解决方案

HFSS9、10、11都会遇到的问题。错误提示为

Project1 (E:/新建文件夹/)

[error] An error occurred while writing to file E:/新建文件夹/Project1.hfss. Is the file or

directory read only? Disk Full? (11:05 下午三月 20, 2008)

解决方案：是路径不对，重新装的时候一定要装在哪个有英文路径的文件夹内，建议自

己新建号方便找的。

打开一个HFSS项目时总是跳出内存出错，然后关掉

即

解决方案：

你的这种错误我也遇到过，我当时重装软件也不行，最后的解决办法：

1、将软件先卸载干净，然后把注册表里与软件有关的信息全部手工删除掉；本文转自微波

仿真论坛

2、再重新装软件，破解要完全，同时第一次启动时的文件保存路径尽量不要出现中文，就

这样OK

我估计可能是注册表里有垃圾信息将“读、写”属性值改写成保护属性了，因此保存的文件再次打开就显示错误！

3.1.我的HFSS V11仿真出现下面的问题，是什么原因，请高手赐教。

[warning] Solution Setup 'Setup1': Given the specified frequency and model dimensions, an

extremely large mesh will be required to produce an accurate solution. Your model and/or

frequency units may be set incorrectly

3.22.软件版本V10

[warning] Solution Setup 'Setup1': Given the specified frequency and model dimensions, an

extremely large mesh will be required to produce an accurate solution. Your model and/or

frequency units may be set incorrectly.

解决方案：

1、网格剖分设置的尺寸有问题，建议手动剖分不熟悉的话不要使用，可以用自动剖分；

2、模型尺寸是否过大，建模可能出现问题；

3、根据模型尺寸设置求解频率，检查设置是否合理，参数单位设置有没有问题。

请根据以上步骤检查一下模型，具体可以参考FULL BOOK（现在中、英文版本的论坛上都

有）。

Failed to copy local file LumpPort2.nvc to file

F:/HFSS/3.25/Project5.hfssresults/p17.results/DV670_S642_V666_F671/LumpPort2.nvc. Error:

拒绝访问，我的机子老是出现这种问题，多点几次就会正常运行，但很麻烦，有时候想用参

数扫描就用不起来

解决方案：你用的杀毒软件是不是KABA，那么你把KABA关了就没事了

HFSS v10

仿真的时候出现下面的东东Adaptive solution, process solver : Insufficient memory 请问怎么

解决？

解决方案：内存空间不足，加内存条或者增加虚拟内存就可以了，具体的方案论坛里能

找到。。

说说我遇到的问题，上次Ansoft的工程师来也没能解决。

[error] Fast sweep setup, process abc3d : "WavePort1" mode 1 crosses cut-off in the specified

fast sweep range. Consider splitting the sweep into multiple ranges. Use a port-only discrete

sweep to locate the cut-off frequency. Xb:

[error] Simulation completed with execution error on server: Local Machine 解决方案：自适应网格划分是基于电场的，所以选择一个合适的自适应频率是很重要的。

与其它的工程问题一样，任何规则都有例外。但总的来说，遵循以下的原则会帮助你正确的

选择自适应频率：

1、宽带结构

对于宽带结构来讲，由于更细的网格可以使用于所有的低频点，所以应该使用高端截止频

率作为自适应频率。

2、滤波器

对于滤波器和窄带装置而言，由于在截止频率的（阻带内）电场只在端口处出现，所以在

通带或工作频率范围设置自适应频率就可。

3、快速扫频

对于快速扫频来说，使用中心频率作为自适应频率是非常典型的。快速扫频在自适应频率

点使用网格/求解。在快速扫频时如果偏离中心频率点越远，快速扫频的错误将明显增大。

通常，中心频率点是用于外推求解整个频带的首选频率。对中心频率点附近的快速扫频，在

中心频率点产生自适应网格是非常重要。这对于类似窄带滤波器一类的高Q值装置来说尤

为重要。如果中心频率不在通带内，那么计算的带宽和谐振频率将不会准确。

对于较宽的宽带扫描，通常使用插值扫描（Interpolating Sweep）。该方法基于离散扫描，

但它可以自适应地选取离散点并描绘曲线。插值扫频用比较少的离散点来表现宽频带特性。

这些插值扫频既可以利用多项式插值，也可以利用有理函数插值。所以，这些插值方法将帮

助你分割扫频范围。当频率不高于Knee频率时，宜采用多项式插值；当频率高于Knee频

率时，选择有理函数插值较好。插值扫频总是会经过起始频率点和截止频率点，如果你不改

变网格并且对你的每一个扫频有确定的、相匹配的起始频率点和扫频加到一起。

另外我将三种频率扫描方法介绍一下：

（1）离散算法（Discrete）

使用当前网格对每一个频率进行独立地求解。所需时间是单一频率求解时间乘以频率点数。

如果选择了保存场（Save Fields Box），可以显示扫描频率范围内的任何频率的场。 I(7

GV YM

（2）快速扫描算法（Fast）

使用ALPS（Adaptive Lanczos-Pade Sweep）算法是将中心频率的信息外推到整个频带范围。

这种方法适用于高品质因数（高Q值）设备，但是不能用于处理截止频率的扫频问题。一

旦带宽被推断出来，无加权地计算大量的频率点。另外，扫频范围内任何频率的场都可显示。

求解快速扫频所需的时间和内存比点频解算大的多。 7 WH'GoB h

（3）插值扫描算法（Interpolating）

此算法适合计算离散频率点。Ansoft HFSS通过连续两个迭代之间的插值误差确定求解的频

率点数。插值误差和最大的频率点数可通过Edit Sweep确定。同快速扫频一样，插值扫频

也将生成很多频率点。但是你只能拥有最后解算频率的场解。最大求解时间是点频解算时间

乘以最大的频率点数。

希望以上提供的信息对你有所帮助。

HFSS作图时的经验总结

大家会在建模的时候经常碰到模型overlap的问题

解决方案：仔细观察所相交的两模型是不是重叠了而你却没有设置成unit的结果！重

新设置尺寸就好了

在建模的时候要注意同轴线的画法以及积分限的画法，如果出现simulation不对的话，

那你就得看看积分限是否画在内外导体中间了。

画多边形的时候，切忌：如果是能用标尺量出来的且好画的东西则用不同图形组合就行

了，而在出现不好画的时候则要动用画面和画线的工具，当然函数画更好。这只是经验介绍。

画图的时候尽量将坐标原点选在中心，这样坐标对比起来好计算，我是说针对实物图来

作图仿真的，暑假我做过两个月的画图时间感觉还行吧。

这些经验我自己总结的，也不怕大家笑话的，所以请有些人看过以后，总结点自己的动传点

上来，大家一起共享啊！等着大家一起来参与呢

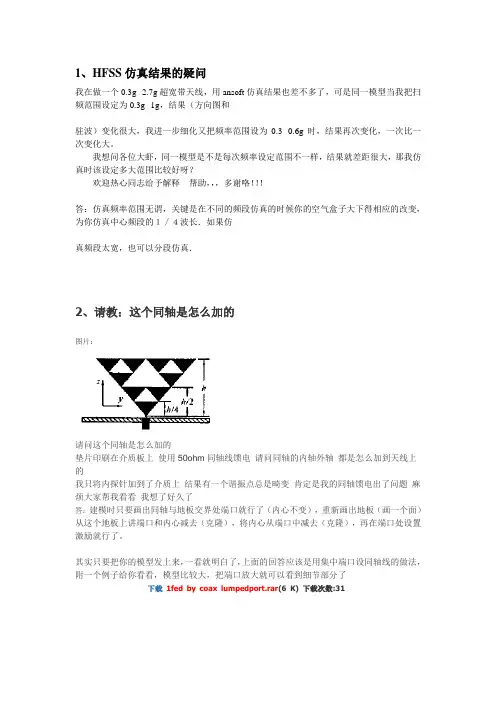

HFSS常见问题集锦(增强版)要点

1、HFSS仿真结果的疑问

我在做一个0.3g--2.7g超宽带天线，用ansoft仿真结果也差不多了，可是同一模型当我把扫频范围设定为0.3g--1g，结果（方向图和

驻波）变化很大，我进一步细化又把频率范围设为0.3--0.6g时，结果再次变化，一次比一次变化大。

我想问各位大虾，同一模型是不是每次频率设定范围不一样，结果就差距很大，那我仿真时该设定多大范围比较好呀？

欢迎热心同志给予解释帮助，，，多谢咯！！！

答：仿真频率范围无谓，关键是在不同的频段仿真的时候你的空气盒子大下得相应的改变，为你仿真中心频段的１／４波长．如果仿

真频段太宽，也可以分段仿真．

2、请教：这个同轴是怎么加的

图片：

请问这个同轴是怎么加的

垫片印刷在介质板上使用50ohm同轴线馈电请问同轴的内轴外轴都是怎么加到天线上的

我只将内探针加到了介质上结果有一个谐振点总是畸变肯定是我的同轴馈电出了问题麻烦大家帮我看看我想了好久了

答：建模时只要画出同轴与地板交界处端口就行了（内心不变），重新画出地板（画一个面）从这个地板上讲端口和内心减去（克隆），将内心从端口中减去（克隆），再在端口处设置激励就行了。

其实只要把你的模型发上来，一看就明白了，上面的回答应该是用集中端口设同轴线的做法，附一个例子给你看看，模型比较大，把端口放大就可以看到细节部分了

下载 1fed by coax lumpedport.rar(6 K) 下载次数:31

3、提一个关于Radiation Boundary的问题

如题,按照full book上的说法,只要将模型边界条件设置成Radiation Boundary,就相当于不受边界的约束,波可以辐射到无限远空间,换句话说求解的空间大小已经不会对求解结果产生影响.但是我在做微带模型时对空气层的大小设置不同值后发现结果不同.请高人指点迷津!

答：

关于这个，可以参考金建铭的电磁场的有限元方法一书，电磁场的有限元方法中对于计算区域的截断的处理都不是非常的理想，辐射边界也是近似，至于辐射边界与计算目标的距离说法更是不一，论坛之前有帖子进行过大规模的讨论，我记得结果似乎是没有完全的定论，最常见到说法是0.25波长就”差不多“，呵呵具体每种情况到底差多少也不可一概而论。而且这个0.25的系数似乎不被金建铭很认可，书中的相关的有限元计算设置的都是0.3倍波长，

HFSS建模问题

HFSS的使用

一、新建工程设置

1、运行HFSS并新建工程

2、选择求解类型共三种：模式驱动求解Driven Model 终端驱动求解本证模求解

3、设置长度单位英寸in 毫米mm

二、创建参数化设计模型

1、构造出准确的几何模型以及指定模型的材料属性

【Tools】--【Options】--【Modeler Options】，打开3D

Modeler Option对话框，选择Drawing 选项卡，确认选中Edit

Properties of new primitives复选框。

Transparent 模型的透明度；

Ctrl+D将模型放大或缩小到适合窗口全屏系那是的大小；

2、准确的分配边界条件

3、准确的分配端口激励

按“F”（Face）键切换到“面”选择状态，此时可以选择想选中的那个面；

选中要设置为激励的那个面，单击右键，选择：【Assign

Excitation】---【Wave Port】，打开波端口设置对话框，输入Name的名称，例如Port1之类的，单击下一步，在新窗口中单击打开Integration Line下方的下拉列表框，选择New Line选项，设置端口的“积分校准线”；复制操作：【Tools】--【Options】--【HFSS

Options】，打开HFSS Options对话框，选择General 选项卡，选中Duplicate boundaries with geometry复选框。复制时，通过操作历史树选择物体。

操作历史树

按“O”（Object）键切换到“物体”选择状态，此时可以选择想选中的那个物体； 4、合并长方体

【Tools】--【Options】--【Modeler Options】，打开3D

Modeler Option对话框，选择Operation 选项卡，确认Clone tool

objects before unite（合并）复选框未被选中。

hfss解决方案无效

《HFSS解决方案无效》

在使用HFSS（高频结构模拟软件）进行电磁仿真时，有时会遇到解决方案无效的情况。这种情况可能会令人困惑和沮丧，因为它会导致仿真结果不准确甚至根本无法得到有效的结果。

造成HFSS解决方案无效的原因有很多种，包括模型中存在几何缺陷、边界条件设置不正确、网格划分不合理等。一旦出现这种情况，我们需要迅速找出问题所在并进行相应的修复。

首先，我们需要审查模型的几何结构，确保没有错误和缺陷。如果发现了问题，需要及时进行修复以确保模型的正确性。其次，要检查各种边界条件的设置，包括电磁边界条件、网格尺寸、频率等，确保其符合仿真要求。此外，还需要关注网格划分的合理性，尽量避免出现过大或过小的网格单元。

如果以上方法都无法解决问题，那么就需要考虑是否需要修改仿真的设置或者调整模型的参数。有时候，可能需要重新创建模型或者调整仿真设置，以确保能够得到有效的解决方案。

总的来说，当遇到HFSS解决方案无效的情况时，我们需要耐心地排查问题所在，并逐一进行修复和调整。只有通过不断地尝试和改进，才能最终得到有效的仿真结果。
