浅谈小区住宅建筑给排水系统设计

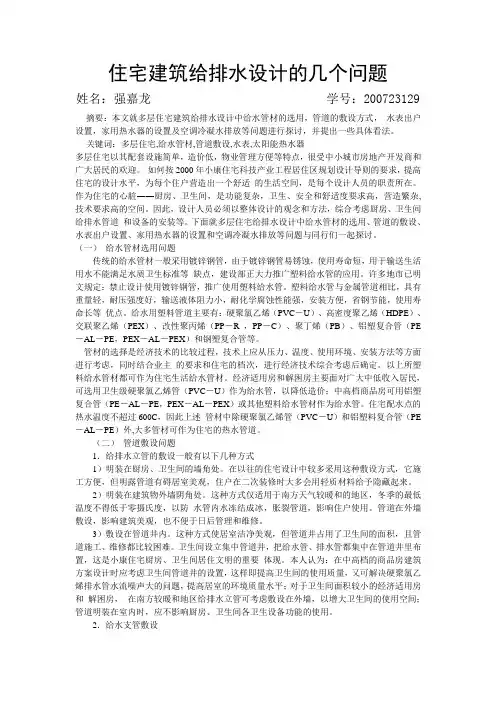

住宅建筑给排水设计的几个问题

姓名：强嘉龙 学号：200723129

摘要：本文就多层住宅建筑给排水设计中给水管材的选用，管道的敷设方式， 水表出户设置，家用热水器的设置及空调冷凝水排放等问题进行探讨，并提出一些具体看法。

关键词：多层住宅,给水管材,管道敷设,水表,太阳能热水器

多层住宅以其配套设施简单，造价低，物业管理方便等特点，很受中小城市房地产开发商和广大居民的欢迎。 如何按2000年小康住宅科技产业工程居住区规划设计导则的要求，提高住宅的设计水平，为每个住户营造出一个舒适 的生活空间，是每个设计人员的职责所在。作为住宅的心脏――厨房、卫生间，是功能复杂，卫生、安全和舒适度要求高，营造繁杂,技术要求高的空间。因此，设计人员必须以整体设计的观念和方法，综合考虑厨房、卫生间给排水管道 和设备的安装等。下面就多层住宅给排水设计中给水管材的选用、管道的敷设、水表出户设置、家用热水器的设置和空调冷凝水排放等问题与同行们一起探讨。

（一） 给水管材选用问题

传统的给水管材一般采用镀锌钢管，由于镀锌钢管易锈蚀，使用寿命短，用于输送生活用水不能满足水质卫生标准等 缺点，建设部正大力推广塑料给水管的应用。许多地市已明文规定：禁止设计使用镀锌钢管，推广使用塑料给水管。塑料给水管与金属管道相比，具有重量轻，耐压强度好，输送液体阻力小，耐化学腐蚀性能强，安装方便，省钢节能，使用寿命长等 优点。给水用塑料管道主要有：硬聚氯乙烯（PVC－U）、高密度聚乙烯（HDPE）、交联聚乙烯（PEX）、改性聚丙烯（PP－R ，PP－C）、聚丁烯（PB）、铝塑复合管（PE－AL－PE，PEX－AL－PEX）和钢塑复合管等。

管材的选择是经济技术的比较过程，技术上应从压力、温度、使用环境、安装方法等方面进行考虑，同时结合业主 的要求和住宅的档次，进行经济技术综合考虑后确定。以上所塑料给水管材都可作为住宅生活给水管材。经济适用房和解困房主要面对广大中低收入居民，可选用卫生级硬聚氯乙烯管（PVC－U）作为给水管，以降低造价；中高档商品房可用铝塑复合管（PE－AL－PE，PEX－AL－PEX）或其他塑料给水管材作为给水管。住宅配水点的热水温度不超过600C，因此上述 管材中除硬聚氯乙烯管（PVC－U）和铝塑料复合管（PE－AL－PE）外,大多管材可作为住宅的热水管道。

龙源期刊网

浅谈住宅建筑给排水设计

作者：冯领军

来源：《城市建设理论研究》2012年第32期

摘要：给排水系统作为住宅设备的重要组成部分，其系统设计是否合理，对今后住户的装修、日常使用和维护将产生重要影响。

关键词：住宅建筑给排水系统设计

中图分类号：TL353+.2 文献标识码：A 文章编号：

引言

随着国民经济的发展，人民生活水平的不断提高，对住宅条件的要求也越来越高。住宅条件的改善不单表现在面积的扩大，更重要的是功能的转变。要实现这种功能的转变，在一定程度上则取决于厨房、卫生间的给水排水设计。

1、给排水系统设计

1.1给水系统

给水系统没有固定的形式，设计是根据用户的要求，结合外部给水情况确定供水方式。对多层住宅，别墅和高层住宅低区尽量利用外部给水管网的压力直接供水。对高层住宅，当外部管网水压不能满足整个建筑物上部用水要求时，在建筑物的底层设调节水箱和变频供水设备加压供水。高层住宅生活给水系统的竖向水区，是根据规范要求各分区最低卫生器具给水配件处的静水压力不宜大于0.35Mpa的标准进行划分的，其供水方式多为下行上给式。

1.2热水系统设计

住宅内生活用热水多采用电淋浴热水器、太阳能热水器及锅炉集中供热等方式供给。电加热系统和太阳能热水器供应系统在住宅设计中较多采用，设计时仅在给水管上预留安装热水供应设计的接口或每户设一独立的热水管道系统由住户自行解决热源。对于一些较高档次小区多采有集中供应热水系统，集中供热系统已成为住宅的“卖点”之一，也是住宅档次的标准。从住户的角度讲。集中热水系统应是在用水点随时取用温度及压力稳定的热水，但从专业角度来讲，供水的压力平衡是设计集中热水系统首选考虑的问题。根据建筑物的高度，热水系统必须要实行与给水系统相一致的竖向分区，并由相应的给水系统供水才能保证各用水点的冷热水压力均衡，取得良好的效果，各分区冷水和热水系统不能共用减压阀，须分别减压后供给。为保证住宅每个用户开龙头就有热水，设计采用全循环系统，将配水干管立管和分支管上部都设有相应的回水管道。 龙源期刊网

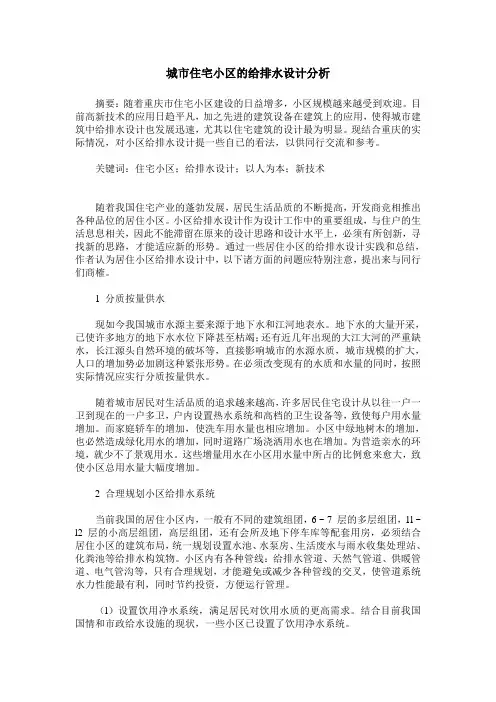

城市住宅小区的给排水设计分析

摘要：随着重庆市住宅小区建设的日益增多，小区规模越来越受到欢迎。目前高新技术的应用日趋平凡，加之先进的建筑设备在建筑上的应用，使得城市建筑中给排水设计也发展迅速，尤其以住宅建筑的设计最为明显。现结合重庆的实际情况，对小区给排水设计提一些自已的看法，以供同行交流和参考。

关键词：住宅小区；给排水设计；以人为本；新技术

随着我国住宅产业的蓬勃发展，居民生活品质的不断提高，开发商竞相推出各种品位的居住小区。小区给排水设计作为设计工作中的重要组成，与住户的生活息息相关，因此不能滞留在原来的设计思路和设计水平上，必须有所创新，寻找新的思路，才能适应新的形势。通过一些居住小区的给排水设计实践和总结，作者认为居住小区给排水设计中，以下诸方面的问题应特别注意，提出来与同行们商榷。

1 分质按量供水

现如今我国城市水源主要来源于地下水和江河地表水。地下水的大量开采，已使许多地方的地下水水位下降甚至枯竭；还有近几年出现的大江大河的严重缺水，长江源头自然环境的破坏等，直接影响城市的水源水质，城市规模的扩大，人口的增加势必加剧这种紧张形势。在必须改变现有的水质和水量的同时，按照实际情况应实行分质按量供水。

随着城市居民对生活品质的追求越来越高，许多居民住宅设计从以往一户一卫到现在的一户多卫，户内设置热水系统和高档的卫生设备等，致使每户用水量增加。而家庭轿车的增加，使洗车用水量也相应增加。小区中绿地树木的增加，也必然造成绿化用水的增加，同时道路广场浇洒用水也在增加。为营造亲水的环境，就少不了景观用水。这些增量用水在小区用水量中所占的比例愈来愈大，致使小区总用水量大幅度增加。

2 合理规划小区给排水系统

当前我国的居住小区内，一般有不同的建筑组团，6 ~ 7 层的多层组团，1l ~

l2 层的小高层组团，高层组团，还有会所及地下停车库等配套用房，必须结合居住小区的建筑布局，统一规划设置水池、水泵房、生活废水与雨水收集处理站、化粪池等给排水构筑物。小区内有各种管线：给排水管道、天然气管道、供暖管道、电气管沟等，只有合理规划，才能避免或减少各种管线的交叉，使管道系统水力性能最有利，同时节约投资，方便运行管理。

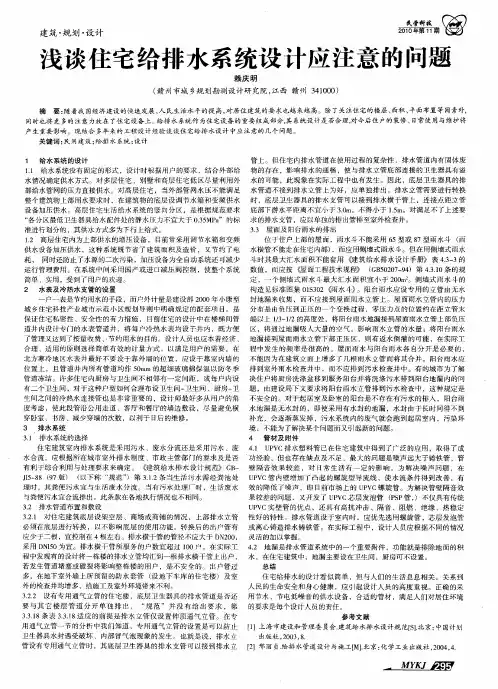

建筑・规划・设计　民营科技　２０１０年第１１期　浅谈住宅给排水系统设计应注意的问题　赖庆明　（赣州市城乡规划勘测设计研究院，江西赣州３４１０００）　摘要：随着我国经济建设的快速发展，人民生活水平的提高，对居住建筑的要求也越来越高。除了关注住宅的楼层、面积、平面布置等因素外，　同时也将更多的注意力放在了住宅设备上。给排水系统作为住宅设备的重要组成部分，其系统设计是否合理，对今后住户的装修、日常使用与维护将　产生重要影响。现结合多年来的工程设计经验谈谈住宅给排水设计中应注意的几个问题。　关键词：民用建筑；给排水系统；设计　１　给水系统的设计　１．１给水系统没有固定的形式，设计时根据用户的要求，结合外部给　水情况确定供水方式。对多层住宅、别墅和高层住宅低区尽量利用外　部给水管网的压力直接供水。对高层住宅，当外部管网水压不能满足　整个建筑物上部用水要求时，在建筑物的底层设调节水箱和变频供水　设备加压供水。高层住宅生活给水系统的竖向分区，是根据规范要求　“各分区最低卫生器具给水配件处的静水压力不宜大于Ｏ．３５ＭＰａ”的标　准进行划分的，其供水方式多为下行上给式。　１．２高层住宅内为上部供水的增压设备，目前常采用调节水箱和变频　供水设备加压供水，这种系统既节省了建筑面积及造价，又节约了电　耗，　同时还防止了水源的二次污染，加压设备为全自动系统还可减少　运行管理费用。在系统中间采用国产或进口减压阀控制，使整个系统　简单、实用，受到了用户的欢迎。　２　水表及冷热水支管的设置　一户一表是节约用水的手段，而户外计量是建设部２０００年小康型　城乡住宅科技产业城市示范小区规划导则中明确规定的配套项目。是　保证住宅私密性、安全性的有力措施，目前住宅的设计中在楼梯间管　道井内设计专门的水表管道井，将每户冷热水表均设于井内，既方便　了管理又达到了按量收费、节约用水的目的。设计人员也应本着经济、　合理、适用的原则选择简单有效的计量方式，以满足用户的需要。在　北方寒冷地区水表井最好不要设于靠外墙的位置，应设于靠室内墙的　位置上，且管道井内所有管道均作５０ｍｍ的超细玻璃棉保温以防冬季　管道冻结。许多住宅内厨房与卫生间不相邻有一定间距，或每户内设　有二个卫生间，对于这种户型如何合理布设卫生问一卫生间、厨房一卫　生间之间的冷热水连接管也是非常重要的，设计师最好多从用户的角　度考虑，使此段管沿公用走道、客厅和餐厅的墙边敷设，尽量避免横　穿卧室、书房、减少穿墙的次数，以利于日后的维修。　３　排水系统　３．１排水系统的选择　住宅建筑室内排水系统是采用污水、废水分流还是采用污水、废　水合流，应根据所在城市室外排水制度、市政主管部门的要求及是否　有利于综合利用与处理要求来确定。　／键筑给水排水设计规范》ＧＢ—　Ｊ１５—８８（９７版）　（以下称“规范”）第３．１．２条当生活污水需经粪池处　理时，其粪便污水宜与生活废水分流。当有污水处理厂时，生活废水　与粪便污水宜合流排出。此条款在各地执行情况也不相同。　３．２排水管道布置和敷设　３．２．１对住宅建筑底层设架空层、商场或商铺的情况，上部排水立管　必须在底层进行转换，以不影响底层的使用功能。转换后的出户管有　应少于二根，宜控制在４根左右。排水横干管的管径不应大于ＤＮ２００，　采用ＤＮ１５０为宜。排水横干管所服务的户数宜超过１００户。在实际工　程中发现有的设计将一栋楼的排水立管均汇到一根排水横干管上出户，　若发生管道堵塞或破裂将影响整栋楼的用户，是不安全的。出户管过　多，在地下室外墙上所预留的防水套管（设地下车库的住宅楼）及室　外的检查井均增多，给施工及室外环境带来不利。　３．２．２设有专用通气立管的住宅楼，底层卫生器具的排水管道是否还　要与其它楼层管道分开单独排出，　“规范”并没有给出要求，第　３．３．１８条表３．３．１８适应的前提是排水立管仅设置伸顶通气立管。在专　用通气立管一节的分析中我们知道，专用通气立管的设置是可以防止　卫生器具水封遇受破坏、内部冒气泡现象的发生。也就是说，排水立　管设有专用通气立管时，其底层卫生器具的排水支管可以接到排水立　管上。但住宅内排水管道在使用过程的复杂性，排水管道内有固体废　物的存在，影响排水的通畅，使与排水立管底部连接的卫生器具有溢　水的可能，此现象在实际工程中也有发生。因此，底层卫生器具的排　水管道不接到排水立管上为好，应单独排出，排水立管需要进行转换　时，底层卫生器具的排水支管可以接到排水横干管上，连接点距立管　底部下游水平距离不宜小于３．０ｍ，不得小于１．５ｍ。对满足不了上述要　求的排水支管，应以单独的排出管排至室外检查井。　３３屋面及阳台雨水的排出　位于住户上部的屋面，雨水斗不能采用６５型或８７型雨水斗（雨　水横管不能走在住宅内部），而应用侧墙式雨水斗。但在用侧墙式雨水　斗时其最大汇水面积不能套用《建筑给水排水设计手册》表４．３—３的　数值，而应按《屋面工程技术规程》　（ＧＢ５０２０７—９４）第４．３．１０条的规　定，一个侧墙式雨水斗最大汇水面积宜小于２００ｍ　。侧墙式雨水斗的　构造见标准图集０１Ｓ３０２《雨水斗》。阳台雨水应设专用的立管由无水　封地漏来收集，而不应接到屋面雨水立管上。屋面雨水立管内的压力　分布是由负压到正压的一个变换过程，零压力点的位置约在距立管末　端以上１／３～１／２的高度处，将阳台雨水地漏接到屋面雨水立管上部负压　区，将通过地漏吸人大量的空气，影响雨水立管的水量；将阳台雨水　地漏接到屋面雨水立管下部正压区，则有返水倒灌的可能，在实际工　程中发生的频率是很高的。屋面雨水与阳台雨水各自分开是必要的，　不能因为在建筑立面上增多了几根雨水立管而将其合并。阳台雨水应　排到室外雨水检查井中，而不应排到污水检查井中。有的城市为了解　决住户将厨房洗涤盆移到服务阳台并将洗涤污水排到阳台地漏内的问　题，由建设局下文要求将阳台雨水立管排到污水检查中，这种规定是　不安全的。对于起居室及卧室的阳台是不存在有污水的排人，阳台雨　水地漏是无水封的，即使采用有水封的地漏，水封由于长时间得不到　补充，会逐渐蒸发掉，污水系统内的废气就会跑到起居室内，污染环　境，不能为了解决某个问题而又引起新的问题。　４　管材及附件　４．１　ＵＰＶＣ排水塑料管已在住宅建筑中得到了广泛的应用，取得了成　功经验，但也存在缺点及不足。最大的问题是噪声远大于铸铁管，管　壁隔音效果较差，对日常生活有一定的影响。为解决噪声问题，在　ＵＰＶＣ管内壁增加了凸起的螺旋型导流线，使水流条件得到改善，有　效的降低了噪声，即目前市场上的ＵＰＶＣ螺旋管。为解决管壁隔音效　果较差的问题，又开发了ＵＰＶＣ芯层发泡管（ＰＳＰ管，）不仅具有传统　ＵＰＶＣ实壁管的优点，还具有高抗冲击、隔音、阻燃、绝缘、热稳定　性好的特性。排水管道设于室内时，应优先选用螺旋管、芯层发泡管　或离心铸造排水铸铁管。在实际工程中，设计人员应根据不同的情况　灵活的加以掌握。　４．２地漏是排水管道系统中的一个重要附件，功能就是排除地面的积　水，在住宅建筑中，地漏主要设在卫生间，厨房可不设置。　总结　住宅给排水的设计看似简单，但与人们的生活息息相关，关系到　人民的生命安全和身心健康，应引起设计人员的高度重视。正确的采　用节水、节电低噪音的供水设备，合适的管材，满足人们对居住环境　的要求是每个设计人员的责任。　参考文献　［１】上海市建设和管理委员会．建筑给水排水设计规范『Ｓ１．北京：中国计划　出版社．２００３．８．　［２］邢丽贞．给排水管道设计与￣Ｘ－［ＭＩ．北京：化学工业出版社，２００４．４．
