采煤机质量验收标准

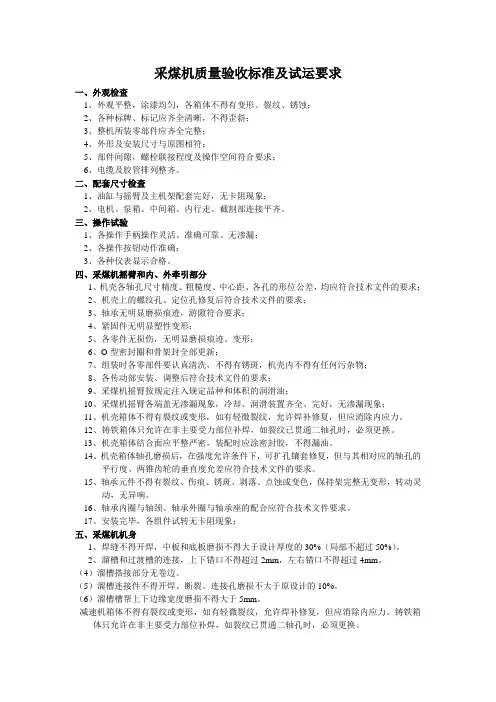

采煤机质量验收标准及试运要求

一、外观检查

1、外观平整，涂漆均匀，各箱体不得有变形、裂纹、锈蚀；

2、各种标牌、标记应齐全清晰，不得歪斜；

3、整机所装零部件应齐全完整；

4、外形及安装尺寸与原图相符；

5、部件间隙，螺栓联接程度及操作空间符合要求；

6、电缆及胶管排列整齐。

二、配套尺寸检查

1、油缸与摇臂及主机架配套完好，无卡阻现象；

2、电机、泵箱、中间箱、内行走、截割部连接平齐。

三、操作试验

1、各操作手柄操作灵活、准确可靠、无渗漏；

2、各操作按钮动作准确；

3、各种仪表显示合格。

四、采煤机摇臂和内、外牵引部分

1、机壳各轴孔尺寸精度、粗糙度、中心距、各孔的形位公差，均应符合技术文件的要求；

2、机壳上的螺纹孔、定位孔修复后符合技术文件的要求；

3、轴承无明显磨损痕迹，游隙符合要求；

4、紧固件无明显塑性变形；

5、各零件无损伤，无明显磨损痕迹、变形；

6、O型密封圈和骨架封全部更新；

7、组装时各零部件要认真清洗，不得有锈斑，机壳内不得有任何污杂物；

8、各传动部安装、调整后符合技术文件的要求；

9、采煤机摇臂按规定注入规定品种和体积的润滑油；

10、采煤机摇臂各端盖无渗漏现象，冷却、润滑装置齐全、完好，无渗漏现象；

11、机壳箱体不得有裂纹或变形，如有轻微裂纹，允许焊补修复，但应消除内应力。

12、铸铁箱体只允许在非主要受力部位补焊，如裂纹已贯通二轴孔时，必须更换。

13、机壳箱体结合面应平整严密，装配时应涂密封胶，不得漏油。

14、机壳箱体轴孔磨损后，在强度允许条件下，可扩孔镶套修复，但与其相对应的轴孔的平行度、两锥齿轮的垂直度允差应符合技术文件的要求。

15、轴承元件不得有裂纹、伤痕、锈斑、剥落、点蚀或变色，保持架完整无变形，转动灵动，无异响。

16、轴承内圈与轴颈、轴承外圈与轴承座的配合应符合技术文件要求。

17、安装完毕，各组件试转无卡阻现象；

1 / 14

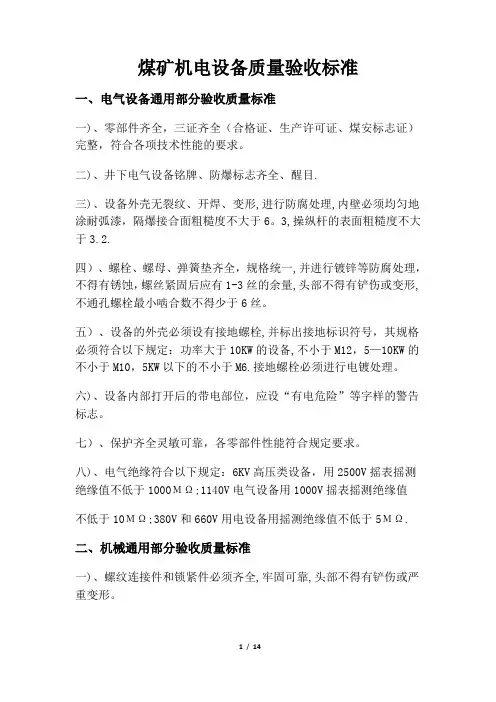

煤矿机电设备质量验收标准

一、电气设备通用部分验收质量标准

一)、零部件齐全，三证齐全（合格证、生产许可证、煤安标志证）完整，符合各项技术性能的要求。

二)、井下电气设备铭牌、防爆标志齐全、醒目.

三)、设备外壳无裂纹、开焊、变形,进行防腐处理,内壁必须均匀地涂耐弧漆，隔爆接合面粗糙度不大于6。3,操纵杆的表面粗糙度不大于3.2.

四）、螺栓、螺母、弹簧垫齐全，规格统一,并进行镀锌等防腐处理，不得有锈蚀，螺丝紧固后应有1-3丝的余量,头部不得有铲伤或变形,不通孔螺栓最小啮合数不得少于6丝。

五）、设备的外壳必须设有接地螺栓,并标出接地标识符号，其规格必须符合以下规定：功率大于10KW的设备,不小于M12，5—10KW的不小于M10，5KW以下的不小于M6.接地螺栓必须进行电镀处理。

六)、设备内部打开后的带电部位，应设“有电危险”等字样的警告标志。

七）、保护齐全灵敏可靠，各零部件性能符合规定要求。

八)、电气绝缘符合以下规定：6KV高压类设备，用2500V摇表摇测绝缘值不低于1000ΜΩ;1140V电气设备用1000V摇表摇测绝缘值

不低于10ΜΩ;380V和660V用电设备用摇测绝缘值不低于5ΜΩ.

二、机械通用部分验收质量标准

一)、螺纹连接件和锁紧件必须齐全,牢固可靠,头部不得有铲伤或严重变形。 2 / 14

二）、螺丝拧紧后应有1—3丝的余量，不得在螺母下加多余的垫圈来减少螺栓露出的长度，同一部件紧固程度必须一致.

三）、主要连接件或受冲击载荷容易松动的部位，必须有防松措施。

四)、设备壳体及零部件不得有裂纹、变形、开焊、沙眼、气孔等，壳体均匀涂漆防锈.

五）、键和键装配后,其工作表面就啮合紧密，接触均匀，键和键槽之间不利加衬垫。

六）、花键的接触齿数不应少于2/3,齿的磨损量不大于原齿厚的5％。

七)、轴、轴承及孔配合符合设备原设计技术要求,轴承间隙不超过标准要求,并不得有裂纹、锈蚀、斑痕等。

煤矿 采煤工作面初采验收单

验收单位：贵州丰鑫源矿业有限公司 验收时间： 年 月 日

分类 序号 采煤工作面初采验收标准及要求 验收部门 验收情况 验收人签字

验收项目 1 回采工作面瓦斯、抽采达标，消突报告（瓦斯抽采达标评判报告）经公司审核并批复。 通风防突部

2 通风系统独立，风门、通风设施构筑质量及强度符合规定。 通风防突部

3 风量、风速符合规定，监测监控系统设置齐全可靠。 通风防突部

4 有总工程师批准的地质说明书。 生产技术部

5 两巷两口两线及工作面支护符合规定，支护材料、数量符合规程要求。 生产技术部

6 有批准的防突措施及公司批复，有作业规程和初次放顶专项技术措施及公司批复，对照公司批复规程措施修订完善。 生产技术部

7 按规定配置安装电话、电气设备无失爆，闭锁和保护装置齐全可靠。 机电运输部

8 贯彻学习作业规程、安全技术措施及公司批复，考试合格。 生产技术部

9 安全员、瓦检员等特种岗位作业人员持有效证上岗，配备满足要求。 安全监察部

10 各类传感器调校牌，瓦斯检查牌按规定悬挂和填写，机采工作面配备机载瓦斯断电报警仪及甲烷传感器。 机电运输部通风防突部 11 设备安装符合要求，高处防坠、旋转部位等防护设施和斜坡各类设施齐全完好。 机电运输部

分类 序号 采煤工作面初采验收标准及要求 验收部门 验收情况 验收人签字

验收项目 12 防突安装正常使用风流净化水幕，转载点防尘喷雾、采煤机内外喷雾装置等符合要求。 通风防突部

13 进、回风巷隔爆设施符合规定且挂牌管理。 通风防突部

14 压风自救系统安装到位，并能正常使用。 通风防突部

- 1 - 目录

综合机械化采煤工作面验收标准 ............................................................................................. - 2 -

设备验收标准 ..................................................................................................................................... - 2 -

一、刮板运输机 ......................................................................................................................................... - 2 -

二、皮带运输机 ......................................................................................................................................... - 2 -

三、采煤机 ................................................................................................................................................. - 2 -

（一）机体 ................................................................................................................................................. - 2 -
