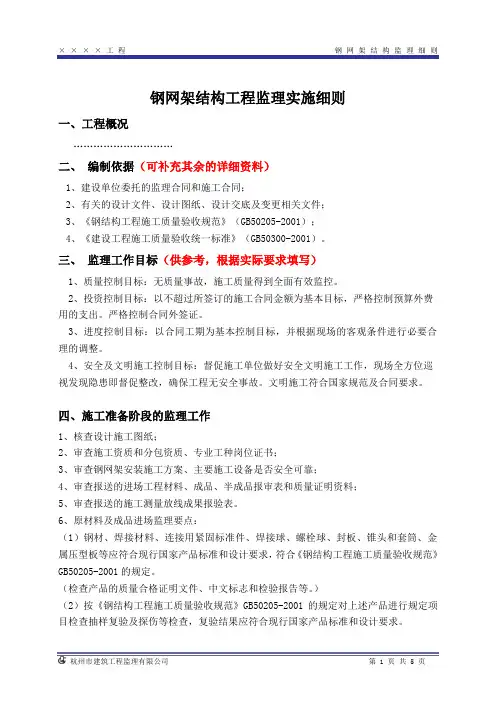

钢网架结构工程监理实施细则

一、工程概况

…………………………

二、 编制依据（可补充其余的详细资料）

1、建设单位委托的监理合同和施工合同；

2、有关的设计文件、设计图纸、设计交底及变更相关文件；

3、《钢结构工程施工质量验收规范》（GB50205-2001）；

4、《建设工程施工质量验收统一标准》（GB50300-2001）。

三、 监理工作目标（供参考，根据实际要求填写）

1、质量控制目标：无质量事故，施工质量得到全面有效监控。

2、投资控制目标：以不超过所签订的施工合同金额为基本目标，严格控制预算外费用的支出。严格控制合同外签证。

3、进度控制目标：以合同工期为基本控制目标，并根据现场的客观条件进行必要合理的调整。

4、安全及文明施工控制目标：督促施工单位做好安全文明施工工作，现场全方位巡视发现隐患即督促整改，确保工程无安全事故。文明施工符合国家规范及合同要求。

四、施工准备阶段的监理工作

1、核查设计施工图纸；

2、审查施工资质和分包资质、专业工种岗位证书；

3、审查钢网架安装施工方案、主要施工设备是否安全可靠；

4、审查报送的进场工程材料、成品、半成品报审表和质量证明资料；

5、审查报送的施工测量放线成果报验表。

6、原材料及成品进场监理要点：

（1）钢材、焊接材料、连接用紧固标准件、焊接球、螺栓球、封板、锥头和套筒、金属压型板等应符合现行国家产品标准和设计要求，符合《钢结构工程施工质量验收规范》GB50205-2001的规定。

（检查产品的质量合格证明文件、中文标志和检验报告等。）

（2）按《钢结构工程施工质量验收规范》GB50205-2001的规定对上述产品进行规定项目检查抽样复验及探伤等检查，复验结果应符合现行国家产品标准和设计要求。

钢网架结构安装监理实施细则

前言

随着工业化的不断推进，钢网架结构在各类建筑中的使用越来越广泛，尤其是在大型建筑中的应用。但是，钢网架结构的安装与监理过程中存在一些复杂问题，对于建筑行业来说是个不小的挑战。为此，我们需要制定一套铁claw，细致完备的监理实施细则，以保证钢网架结构的安全性和稳定性。

安装前准备

在开始安装钢网架结构之前，需要进行一些准备工作，以确保安全及施工流程的逻辑完整性。

1. 钢网架结构的设计方案检查

在进行钢网架结构的安装之前，首先要检查钢网架结构的设计方案。这包括技术参数、工程标准、CAD图纸和规范等信息，以确保设计方案符合规范，且能够满足施工和使用的需求。

2. 基础检查

施工前需要进行基础检查，包括基础承载力、基础平整度、基础准确度等。检查过后，需要对基础进行加固和承重，以满足钢网架结构的安装需求。

3. 材料准备

对于钢网架结构的材料准备，我们需要注意以下几点：

• 材质：应符合国家规定和差别性

• 厚度：应符合方案要求和规定要求

• 推荐型号/牌号/标准号

• 技术标准：应符合规定要求

安装流程

1. 预制构件安装

在进行钢网架结构安装前，需要先对预制构件进行安装。主要包括以下步骤：

• 将预制构件放置到既定位置上。

• 使用劳保用品进行安全防护。

• 将构件吊装至所需位置上。 • 加固预制构件。

2. 临时支撑装置

临时支撑装置主要支撑钢网架结构的安装和加固。可以采用吊装机、脚手架、桥架等设备进行支撑。在临时支撑装置的选择和使用上，需要注意以下要点：

• 设备选择：应符合国家法规和差别性

• 设备安装：应符合方案的要求和规定

• 安全性：需要进行安全防护措施和观察

3. 钢网架结构安装

在进行钢网架结构安装时，需要注意以下几点：

• 确定组装准确度

• 分配角色：安装人员应负责具体工作，并配合技术监督人员进行现场把关和协调。

• 材料准备：应根据方案准确选择材料

网架结构监理要点（含屋面）

（一）、钢网架安装前的监理要点

1、钢网架安装的钢材与连接材料、高强螺栓、焊条等应符合设计要求，并有出厂合格证及复试报告。

2、钢网架安装用的杆件、螺栓球、支座、支托等半成品，应符合设计要裘主相应的国家标准规定。

3、网架支承点预埋件之轴线、标高监理应认真复核，必须符合设计要求。

4、柱顶混凝土强度必须达到设计要求。

（二）、网架安装时的监理要点（）

1、网架安装工艺流程：

预埋件验收：对土建单位预埋的预埋件会同土建单位、网架安装单位及我监理组共同进行验收，并办理相关手续。

网架拼装：安装下弦平面网格 安装上弦倒三角锥 网格调整、紧固 安装下弦平面正三角锥网格 调整、紧固 按顺序安装完毕 支座焊接。

临时支点的位置、数量、高度应统一安排，支点应适当加固，预防临时支点因受力较大而影响下道工序的施工。

（1）、安装下弦平面网格

a、将第一跨间的支座体安装就位；

b、安装第一跨间的下弦球、杆，组成纵向平面网格，并在此网格下弦选择好支点以保证下弦球的平行度；

c、 安装第一单元的腹杆与上弦球（此单元 一般用一个球和四个腹杆拼装成一个锥体）；

d、用相应一球一弦杆二腹杆分别拼装成上弦和下弦三角锥体，把三角锥体与第一单元依次拼装，使之形成一个钢性体；

e、用钢尺和水准仪等工具检验已装网架（调整支座位置及临时支点位置与标高），经监理组验收合格后方可继续拼装；

（2）、安装上弦倒三角锥网格（专业用语：推锥）。

ａ、网架第二单元起采用连续安装组装；

ｂ、连跨开始首先装一球一上弦二腹杆的三角锥，以后一球二杆上弦二腹杆的四角锥。将二斜腹杆支撑在下弦球（推锥），用扳手拧入；

ｃ、然后将斜杆拧入下弦球孔内，并均匀用力拧紧，（施拧时应注意顺序，防止因用力过猛将上弦螺栓卡死）；

ｄ、按上述工艺继续安装一球四杆倒三角锥，并逐步推进，安装到边跨后即组成一系列纵向倒三角锥网架；
