螺丝规格表（Screw Specification Table）
一、公制螺丝
公制机械螺丝：Metric，Ex：M3x6–PPB：M3机械螺，6mm长，十字，圆扁头，镀黑
FinishCode：外观处理规格
HeadCode：头部外型
ThreadCode：螺丝型号
DriveCode：头部剖沟，特征型号
LengthCode：螺丝长度（mm）
A-1：ThreadCode：螺丝型号
公制螺丝直接以螺丝外径标示螺丝型号，如M3即螺丝外径为3.00mm；M4即螺丝外径为4.00mm
MetricThreadSizePitch：（Note：公制螺丝于螺丝型号后方，有时会注明螺丝牙距）如M3x0.5，M4x0.70，M5x0.8，M6x1但因为标准规范，通常不提。
A-2：LengthCode：螺丝长度
公制螺丝直接标示螺丝长度，单位为mm
螺丝之总长度标示，只计算头部以下之长度，不含头部高度，但平头螺丝例外，其螺丝之总长度标示含头部高度
A-3：DriveCode：头部剖沟、特征
一般常用规格如下：
1）Slotted一字
2）Phillips十字
3）Phil-Slot一字/十字
4）HexScoket：内六角
5）OneWay：单向
A-4：HeadCode：头部外型
一般常用规格如下：
1）Flat：平头
2）Oval：色拉头
3）Round：圆头
4）Pan：圆扁头
5）Truss：大圆扁头
6）Hex：六角头
A-5：FinishCode：外观处理
一般常用规格如下：
1）Z：Zine-Plated：镀锌
2）Ni：Ni-Plated：镀镍
3）Tin-Plated：镀锡
4）ZinePlated/GreenIridite：镀锌绿膜处理
5）RadiantPlated：镀五彩
6）Passivate：抗氧化处理
7）AlodialFinish：无外观处理
公制自攻螺丝：于品名后方直接标示TappingType
Ex：M3x6–PPB，TappingType：M3自攻螺丝，6mm长，十字，圆扁头，镀黑
一般以产品别或标示，再判定为SheetMetal或塑料部品使用
二、美制螺丝
1）一般以番号标示，如#2-56，#4-40，#6-32，#8-32，#10-24…etc
2）或以英制外径表示。如0.086-56，0.112-40，0.138-32，0.164-32，0.190-24…etc
Ex：632–8–PPB：
FinishCode：外观处理规格
HeadCode：头部外型
DriveCode：头部剖沟，特征型号
LengthCode：螺丝长度
ThreadCode：螺丝型号
B-1：ThreadCode：螺丝型号
一般常用规格如下：
1）#：2番56牙
2）#：4番40牙
3）#：6番32牙
4）#：8番32牙
5）#：10番24牙
/*牙为每吋之牙数
B-2：LengthCode：螺丝长度
美制螺丝长度须经换算，才是公制mm尺寸。换算公式：（Length Code/32）x25.40=公制长度mm
B-3、B-4、B-5：标示方式与公制相同
三、英制螺丝
C-1：ThreadCode：标示皆将分母为8，再直接称分子之番号
Ex：1/8x0.50–PPB：1分牙螺丝x0.50"长，PPB
Ex：5/16x0.50–PPB=2.5/8x0.50-PPB：2分半牙螺丝x0.50"长，PPB
Ex：5/32x0.50–PPB=1.25/8x0.50-PPB：1分2厘半螺丝x0.50"长，PPB
Ex：1/4x0.50-PPB=2/8x0.50-PPB：2分牙螺丝x0.50"长，PPB
注：有时会标示粗牙或细牙。UNF：细牙，电子业较常用。UNC：粗牙，重机械结构较常用
Ex：3/8x0.50，UNF–PPB：3分细牙螺丝×0.50"长，PPB
C-2：LengthCode：为英吋标示，须乘以25.40换算为mm

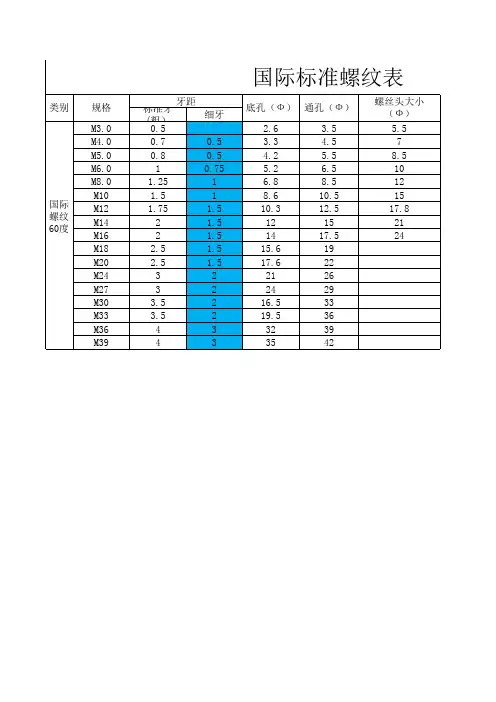

螺丝规格表螺丝螺纹牙距表螺钉规格表
类别 规格 牙距mm 成品外径 线径 类别 规格 牙距 成品外径 线径
最大 最小 ±0.02mm 每英寸 最大 最小 ±0.02mm
国标粗牙60° M1.4 0.30 1.38 1.34 1.16
英制粗牙55° 1/8 40 3.145 3.030 2.70
M1.7 0.35 1.68 1.61 1.42 5/32 32 3.945 3.795 3.38
M2.0 0.40 1.98 1.89 1.68 3/16 24 4.732 4.592 4.00
M2.3 0.40 2.28 2.19 1.98 1/4 20 6.320 6.165 5.45
M2.5 0.45 2.48 2.38 2.15 5/16 18 7.905 7.737 6.94
M3.0 0.50 2.98 2.88 2.60 3/8 16 9.490 9.312 8.40
M3.5 0.60 3.47 3.36 3.02 7/16 14 11.07 10.88 9.84
M4.0 0.70 3.98 3.83 3.40 1/2 12 12.66 12.46 11.22
M4.5 0.75 4.47 4.36 3.88 9/16 12 14.25 14.04 12.81
M5.0 0.80 4.98 4.83 4.30 5/8 11 15.83 15.61 14.27
M6.0 1.00 5.97 5.82 5.18
美制粗牙60° 4# 40 2.824 2.695 2.37
M7.0 1.00 6.97 6.82 6.18 5# 40 3.154 3.026 2.69
M8.0 1.25 7.96 7.79 7.02 6# 32 3.484 3.333 2.91
M9.0 1.25 8.96 8.79 8.01 8# 32 4.142 3.991 3.57
M10 1.50 9.96 9.77 8.84 10# 24 4.8 4.618 4.05
M11 1.50 10.97 10.73 9.84 12# 24 5.461 5.279 4.70
M12 1.75 11.95 11.76 10.7 1/4 20 6.322 6.117 5.45
M14 2.00 13.95 13.74 12.5 1/3 18 7.907 7.687 6.93
M16 2.00 15.95 15.74 14.5 3/8 16 9.491 9.254 8.40
M18 2.50 17.95 17.71 16.2 4/9 14 11.08 10.82 9.83
M20 2.50 19.95 19.71 18.2 1/2 13 12.66 12.39 11.32
国标细牙60° M4.0 0.5 3.97 3.86 3.58 4/7 12 14.25 13.96 12.80
M4.5 0.5 4.47 4.36 4.07 5/8 11 15.83 15.53 14.20
M5.0 0.5 4.97 4.86 4.57
美制细牙60° 4# 48 2.827 2.713 2.44
M6.0 0.75 5.97 5.85 5.41 5# 44 3.157 3.036 2.73
M7.0 0.75 6.97 6.85 6.41 6# 40 3.484 3.356 3.02
M8.0 1.00 7.97 7.83 7.24 8# 36 4.145 4.006 3.63
M9.0 1.00 8.97 8.83 8.24 10# 32 4.803 4.651 4.23
M10 1.00 9.97 9.82 9.23 12# 28 5.461 5.296 4.81
M10 1.25 9.96 9.81 9.07 1/4 28 6.324 6.16 5.68
M12 1.25 11.97 11.76 11.07 5/16 24 7.909 7.727 7.16
M12 1.50 11.96 11.79 10.89 3/8 24 9.497 9.315 8.74
M14 1.50 13.96 13.79 12.89 7/16 20 11.08 10.87 10.18
M16 1.50 15.96 15.79 14.89 1/2 20 12.67 12.46 11.76
M18 1.50 17.95 17.78 16.86 9/16 18 14.25 14.03 13.25
M20 1.50 19.95 19.65 18.85 5/8 18 15.84 15.62 14.83
