电气部分施工技术交底记录

.

.

. .word.zl. 技 术 交 底 记 录

2014年 3 月 20 日

工程名称 泸溪县武溪镇楠木洲新城21#楼工程 分部工程

电器安装工程

分项工程名称：配电箱安装工程

交底容

1、材料要求：

1） 铁制配电箱〔盘〕箱体应有一定的机械强度，边平整无损伤，油漆无脱落，二层底板厚度不小于是1.5mm，但不得采用阻燃型塑料板做二层底板，箱器具应安装结实，导线排列整齐压接结实，应为两部定点产品并有产品合格证。

2） 镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等到。

3） 绝缘导线：导线的型号规格必须符合设计要求，并有产品合格。

4） 其它材料：电器仪表，熔丝〔或熔片〕，端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条〔或电、氧气〕、水泥、砂子。

2、主要机具：

1） 铅笔、卷尺、尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等到。

2） 手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳、活扳子、套筒扳子、锡锅、锡勺等。

3） 台钻、手电钻头、木钻、台钳、案子、射钉枪、电炉电气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱等。

3、作业条件； .

技术交底记录

表C2-1

编号

001

工程名称 北京市大兴区人民检察院附属业务楼 交底日期 2011年2月5号

施工单位 北京万兴建筑集团有限公司 分项工程名称 建筑电气

交底提要 电气施工方案交底

一、建筑电气系统

1、供配电系统

（1）本工程消防控制室、消防水泵、消防电梯、排烟机、防火卷帘、事故照明、疏散照明、火灾报警装置及保安通讯为二级负荷供电，非消防电梯、热交换泵、生活泵、照明 为三级负荷

（2）本工程采用放射式与树干式相结合的供电方式，对正压风机、消防电梯及公共照明等一级负荷采用双电源末端互投。

2、照明系统

照明系统包括一般照明、局部照明和应急照明。

楼梯等采用声光控制，以利于节能，消防强启、应急照明灯采用EPS供电。所有灯具都加装一根接地线。

照明、插座均由不同的支路供电，所有插座回路均设漏电断路器保护（动作电流30mA）。

3、动力配电系统

消防动力配电干线选用ZR-YJV交联聚乙烯90℃电力电缆。消防动力及照明支线选用ZR-BV-500V聚乙烯绝缘铜芯阻然导线，所有支线均穿钢管沿墙及楼板暗敷。

4、防雷及接地系统

本工程按照三级建筑物设置防雷保护措施

采用TN-S接地系统，利用结构底板作为防雷接地装置（同时也作为电气综合接地装置）将基础底板上层主筋焊接成间距不大于20*20米的网格，并取若干点与下层钢筋可靠焊接，并利用构造柱的主钢筋两根直径不小于16mm作为防雷引下线，上端与避雷带可靠焊接、下端与接地网可靠焊接，接地电阻小于0.5欧姆，当不能满足时补打接地极。作为引下线的柱内主钢筋的连接及它和接地网钢筋的连接处可靠焊接，钢筋的焊接长度大于钢筋直径的六倍，相临引下线的距离不超过18米，每层楼板钢筋均与引下线做可靠焊接，形成等电位连接，弱电中心、电梯井道、变配电室、电气竖井等预留引至地梁的60*6热镀锌扁钢。凡引入建筑物内的各种金属管道均与综合接地装置可靠连接。卫生间做局部等电位连接。 5、消防报警系统

技术交底记录

表C2－1 编号

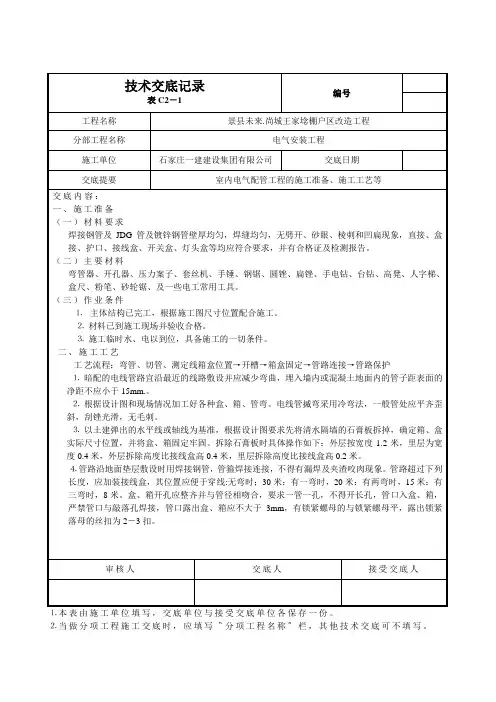

工程名称 景县未来.尚城王家埝棚户区改造工程

分部工程名称 电气安装工程

施工单位 石家庄一建建设集团有限公司 交底日期

交底提要 室内电气配管工程的施工准备、施工工艺等

交底内容：

一、施工准备

（一）材料要求

焊接钢管及JDG管及镀锌钢管壁厚均匀，焊缝均匀，无劈开、砂眼、棱刺和凹扁现象，直接、盒接、护口、接线盒、开关盒、灯头盒等均应符合要求，并有合格证及检测报告。

（二）主要材料

弯管器、开孔器、压力案子、套丝机、手锤、钢锯、圆锉、扁锉、手电钻、台钻、高凳、人字梯、盒尺、粉笔、砂轮锯、及一些电工常用工具。

（三）作业条件

⒈ 主体结构已完工，根据施工图尺寸位置配合施工。

⒉ 材料已到施工现场并验收合格。

⒊ 施工临时水、电以到位，具备施工的一切条件。

二、施工工艺

工艺流程：弯管、切管、测定线箱盒位置→开槽→箱盒固定→管路连接→管路保护

⒈ 暗配的电线管路宜沿最近的线路敷设并应减少弯曲，埋入墙内或混凝土地面内的管子距表面的净距不应小于15mm.。

⒉ 根据设计图和现场情况加工好各种盒、箱、管弯。电线管揻弯采用冷弯法，一般管处应平齐歪斜，刮锉光滑，无毛刺。

⒊ 以土建弹出的水平线或轴线为基准，根据设计图要求先将清水隔墙的石膏板拆掉，确定箱、盒实际尺寸位置，并将盒、箱固定牢固。拆除石膏板时具体操作如下：外层按宽度1.2米，里层为宽度0.4米，外层拆除高度比接线盒高0.4米，里层拆除高度比接线盒高0.2米。

⒋管路沿地面垫层敷设时用焊接钢管，管箍焊接连接，不得有漏焊及夹渣咬肉现象。管路超过下列长度，应加装接线盒，其位置应便于穿线:无弯时；30米：有一弯时，20米：有两弯时，15米：有三弯时，8米。盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔，管口入盒、箱，严禁管口与敲落孔焊接，管口露出盒、箱应不大于3mm，有锁紧螺母的与锁紧螺母平，露出锁紧落母的丝扣为2－3扣。

表C1-3 技术交底记录

工程名称 金秋家园1#、2#住宅楼

交底部位 主体建筑电气安装工程

工程编号 日期

交底内容：

一、 施工准备

1 材料要求：

（1） 凡所使用的阻燃型（PVC）塑料管，其材质均能应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。

（2） 阻燃型塑料管，其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。

（3） 所用阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、端接受能力头、管箍头，必须使用配套的阻燃型塑料制品。

（4） 阻燃型塑料灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。

（5） 辅助材料：镀锌铁丝，专用粘接剂等。

二、主要机具：

（1） 铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。

（2） 手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳子、水桶、灰桶、灰铲。

（3） 弯管弹簧（简称弯簧），剪管器，手电钻、钻头、压力案子、台钻等。

四、 作业条件：

（1） 配合土建砌体（如砖混结构加气砖、矿渣砖等）施工时，根据电气设计图要求与土建墙上弹出的水平线，安装管路和盒箱。

（2） 配合土建混凝土结构施工时，大模板、骨模板施工混凝土墙、在钢筋绑扎过程中，根据设计图要求预埋套盒及管路，同时办理隐检手续。

五、 操作工艺

工艺流程：

弹线定位 加工管弯 稳住盒箱 暗敷管路 扫管穿带线

1． 弹线定位：

（1） 根据设计图要求，在砖墙上处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒、箱准确位置并标出尺寸。

（2） 根据设计图灯位要求，在现浇混凝土楼板上，进行测量后，标注出灯头盒的准确位置尺寸。
