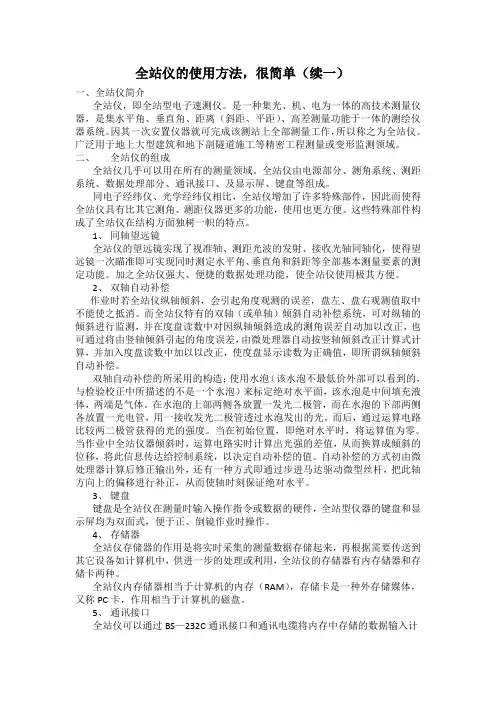

全站仪的使用方法，很简单（续一）

一、全站仪简介

全站仪，即全站型电子速测仪。是一种集光、机、电为一体的高技术测量仪

器，是集水平角、垂直角、距离（斜距、平距）、高差测量功能于一体的测绘仪器系统。因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。广泛用于地上大型建筑和地下剖隧道施工等精密工程测量或变形监测领域。

二、 全站仪的组成

全站仪几乎可以用在所有的测量领域。全站仪由电源部分、测角系统、测距

系统、数据处理部分、通讯接口、及显示屏、键盘等组成。

同电子经纬仪、光学经纬仪相比，全站仪增加了许多特殊部件，因此而使得全站仪具有比其它测角、测距仪器更多的功能，使用也更方便。这些特殊部件构成了全站仪在结构方面独树一帜的特点。

1、 同轴望远镜

全站仪的望远镜实现了视准轴、测距光波的发射、接收光轴同轴化，使得望

远镜一次瞄准即可实现同时测定水平角、垂直角和斜距等全部基本测量要素的测定功能。加之全站仪强大、便捷的数据处理功能，使全站仪使用极其方便。

2、 双轴自动补偿

作业时若全站仪纵轴倾斜，会引起角度观测的误差，盘左、盘右观测值取中不能使之抵消。而全站仪特有的双轴（或单轴）倾斜自动补偿系统，可对纵轴的倾斜进行监测，并在度盘读数中对因纵轴倾斜造成的测角误差自动加以改正，也可通过将由竖轴倾斜引起的角度误差，由微处理器自动按竖轴倾斜改正计算式计算，并加入度盘读数中加以以改正，使度盘显示读数为正确值，即所谓纵轴倾斜自动补偿。

双轴自动补偿的所采用的构造；使用水泡（该水泡不最低价外部可以看到的，与检验校正中所描述的不是一个水泡）来标定绝对水平面，该水泡是中间填充液体，两端是气体。在水泡的上部两侧各放置一发光二极管，而在水泡的下部两侧各放置一光电管，用一接收发光二极管透过水泡发出的光。而后，通过运算电路比较两二极管获得的光的强度。当在初始位置，即绝对水平时，将运算值为零。当作业中全站仪器倾斜时，运算电路实时计算出光强的差值，从而换算成倾斜的位移，将此信息传达给控制系统，以决定自动补偿的值。自动补偿的方式初由微处理器计算后修正输出外，还有一种方式即通过步进马达驱动微型丝杆，把此轴方向上的偏移进行补正，从而使轴时刻保证绝对水平。

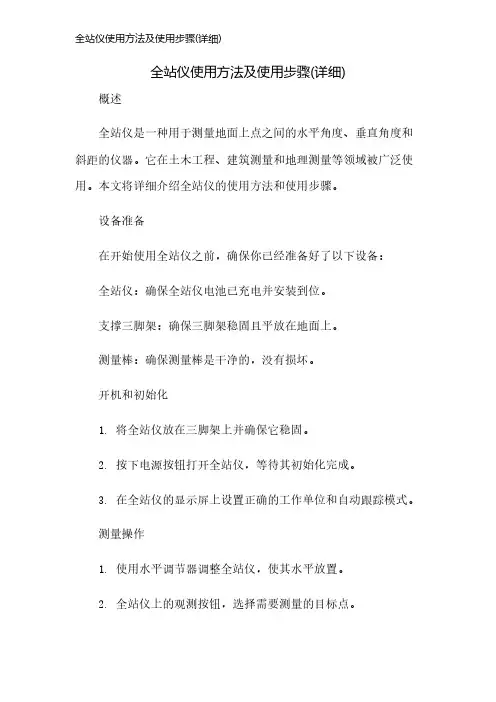

全站仪使用方法及使用步骤(详细)全站仪使用方法及使用步骤(详细)概述

全站仪是一种用于测量地面上点之间的水平角度、垂直角度和斜距的仪器。它在土木工程、建筑测量和地理测量等领域被广泛使用。本文将详细介绍全站仪的使用方法和使用步骤。

设备准备

在开始使用全站仪之前，确保你已经准备好了以下设备：

全站仪：确保全站仪电池已充电并安装到位。

支撑三脚架：确保三脚架稳固且平放在地面上。

测量棒：确保测量棒是干净的，没有损坏。

开机和初始化

1. 将全站仪放在三脚架上并确保它稳固。

2. 按下电源按钮打开全站仪，等待其初始化完成。

3. 在全站仪的显示屏上设置正确的工作单位和自动跟踪模式。

测量操作

1. 使用水平调节器调整全站仪，使其水平放置。

2. 全站仪上的观测按钮，选择需要测量的目标点。全站仪使用方法及使用步骤(详细)3. 将测量棒放置在目标点上，并观察全站仪显示屏上的读数。

4. 如果需要连续测量多个点，移动测量棒到下一个目标点，并等待全站仪自动锁定目标。

5. 在测量完成后，记录测量数据，包括水平角度、垂直角度和斜距。

6. 如果需要重新测量或测量其他区域，重复上述步骤。

数据处理和分析

1. 将测量数据导出到计算机或其他设备中。

2. 使用专业的测量数据处理软件进行数据处理和分析。

3. 对数据进行校正和校验，确保测量结果的准确性和可靠性。

4. 根据需要测量报告或绘制测量图纸。

关机和存储

1. 测量完成后，关闭全站仪。

2. 将全站仪和其他设备进行清洁，并存放在干燥和安全的地方。

注意事项

在使用全站仪时，务必注意安全。避免在危险区域或不稳定的地面上操作。全站仪使用方法及使用步骤(详细)确保全站仪和相关设备的定期维护和校准，以保证测量的准确性。

在室外使用全站仪时，注意天气条件，如强风、雨雪等，可能会影响测量精度。

根据测量需求选择合适的全站仪型号和测量方法。

以上就是全站仪的使用方法和使用步骤的详细介绍。希望对你有所帮助，祝测量工作顺利！

全站仪使用方法及使用步骤(详细)

文档名称：全站仪使用方法及使用步骤（详细）

1、入门介绍

1.1 全站仪简介

全站仪是一种用于测量地面坐标、高程和方位角的仪器。它可以广泛应用于土木工程、建筑工程、测绘工程等领域。

1.2 适用对象

本文档适用于初学者以及需要了解全站仪使用方法的工程师和测量人员。

2、准备工作

2.1 检查设备完整性

确保全站仪及其附件齐全，并检查是否有损坏或缺失的部件。

2.2 选取适当工作位置

选择一个平坦、稳定、无遮挡物的工作区域，以保证测量结果的准确性。

2.3 安装电池/充电 检查全站仪电池电量或充电状态，确保充足的工作时间。

3、全站仪操作步骤

3.1 打开仪器

通过按下电源按钮或旋转开关，启动全站仪。

3.2 校准仪器

在使用全站仪前，需要进行仪器校准，包括水平校准、垂直校准和方位校准等。

3.3 设置测量参数

设置测量单位、测量模式、测量精度等参数，根据实际需求调整。

3.4 导入或输入数据

根据测量任务，可以选择导入预先设定好的坐标数据或手动输入目标点的坐标等信息。

3.5 进行测量

根据工程要求，在设置好仪器位置后，进行测量操作，包括测定水平角、垂直角和斜距等。

3.6 记录测量数据 将测量结果保存在全站仪内存中或外部存储设备中，用于后续数据处理和分析。

4、数据处理与分析

4.1 测量数据

将全站仪中的测量数据导出到计算机或其他设备中，准备进行数据处理。

4.2 数据处理软件使用

使用专业的数据处理软件，导入测量数据进行坐标计算、图形绘制等处理操作。

4.3 数据分析与报告

根据实际需求，分析测量数据并制作相应的报告，包括坐标点图、剖面图、高程图等。

全站仪的使用步骤详细

全站仪是一种用于测量建筑物、道路和地形的先进定位设备。它结合了全球定位系统（GPS）和激光测距仪的功能，能够提供高精度的测量结果。本文将介绍全站仪的使用步骤，以帮助您正确地操作全站仪进行测量。

步骤一：设置全站仪

在使用全站仪之前，您需要先设置设备。

1. 打开全站仪电源开关，等待设备启动。

2. 确保设备处于水平状态。使用调平器或放置设备在平稳的表面上，调整设备的水平度。

3. 根据实际需要，调整全站仪的测量模式和单位。您可以选择水平角度、垂直角度、距离、坐标等不同的测量模式，并选择合适的单位。

步骤二：设置目标点

在进行测量之前，您需要设置准确的目标点。

1. 使用三脚架将全站仪放置在测量点附近。确保三脚架稳定，并使用水平器调平。

2. 使用全站仪的十字准线指向测量点，然后使用全站仪上的调焦旋钮调整镜头，使目标点清晰可见。

3. 如果需要，您还可以设置目标点的高度。使用全站仪的激光测距仪功能，将激光瞄准目标点并记录高度。

步骤三：进行测量

一旦设置了目标点，您可以开始进行测量了。

1. 使用全站仪的测距功能，将测距仪对准目标点，并记录下测量距离。根据需要，可以进行单次测量或连续测量。

2. 使用全站仪的角度测量功能，测量目标点与全站仪之间的水平角度、垂直角度或其他需要的角度。

3. 如果需要记录目标点的坐标，可以使用全站仪的坐标测量功能，记录下目标点的水平坐标和垂直坐标。

步骤四：保存和处理数据

完成测量后，您可以保存测量数据，并进行数据处理。 1. 将测量数据保存到全站仪的内存中或使用外部存储设备进行存储。

2. 将存储的数据传输到计算机或其他设备上进行进一步的数据处理和分析。

3. 使用专业的测量数据处理软件，将测量数据转换为图表、图形或其他格式，以便于分析和展示结果。

步骤五：进行校验和调整

校验和调整是保证测量结果准确性的重要步骤。

1. 检查测量结果的合理性。比较不同测量数据之间的一致性，并与参考数据进行对比，确保结果的准确性。
