一、工作原理

数控机床是一种通过数字信号来控制机床运动和加工过程的机床。它采用计算机控制系统，通过预先编程的方式来控制机床的运动轨迹、速度和加工参数，从而实现零件的加工。

数控机床的工作原理主要包括以下几个方面：

1. 数字信号生成：首先，通过计算机编程软件编写加工程序，将加工过程中需要的各种指令和参数转化为机床能够识别和执行的数字信号。

2. 控制系统：数控机床的控制系统由硬件和软件组成。硬件包括计算机、数控装置、伺服驱动器等，用于接收和处理数字信号，并将其转化为机床的运动控制信号。软件则负责编写加工程序和控制机床的运动轨迹、速度等参数。

3. 运动控制：数控机床的运动控制主要包括位置控制、速度控制和加速度控制。通过数控装置和伺服驱动器，将数字信号转化为电信号，控制机床各个轴向的运动，实现零件的加工。

4. 加工过程监控：数控机床能够实时监测加工过程中的各项参数，如刀具位置、切削力、加工速度等，并将监测结果反馈给控制系统。控制系统根据反馈信息进行调整，保证加工过程的准确性和稳定性。

二、工作过程

数控机床的工作过程通常包括以下几个步骤：

1. 加工程序编写：操作人员使用计算机编程软件，根据零件的加工要求编写加工程序。加工程序包括刀具路径、切削参数、加工顺序等信息。 2. 加工程序传输：将编写好的加工程序通过网络或存储介质传输到数控机床的控制系统中。控制系统接收到加工程序后，进行解析和处理。

3. 机床准备：操作人员根据加工程序的要求，安装合适的刀具和夹具，并进行机床的调整和校准。确保机床处于正常工作状态。

4. 参数设置：操作人员根据加工程序的要求，设置加工参数，包括切削速度、进给速度、切削深度等。这些参数会影响到加工过程中的切削质量和效率。

5. 启动机床：操作人员将加工程序加载到数控机床的控制系统中，并启动机床。控制系统会根据加工程序的要求，控制机床各个轴向的运动，实现零件的加工。

[键入文字] 研控兴业有限公司 [键入文字]

数控机床的工作原理及应用

随着科学技术的发展，机电产品日趋精密复杂。产品的精度要求越来越高、更新换代的周期也越来越短，从而促进了现代制造业的发展。尤其是宇航、军工、造船、汽车和模具加工等行业，用普通机床进行加工（精度低、效率低、劳动度大）已无法满足生产要求，从而一种新型的用数字程序控制的机床应运而生。这种机床是一种综合运用了计算机技术、自动控制、精密测量和机械设计等新技术的机电一体化典型产品。

数控机床，是指采用数字程序进行控制的机床，现代数控系统都已经采用小型计算机或微型计算机来进行控制，且大量采用集成电路，使得功能大大增强。

工作原理：用数控机床进行加工，首先必须将工件的几何数据和工艺数据等加工信息按规定的代码和格式编制成数控加工程序，并用适当的方法将加工程序输入数控系统。数控系统对输入的加工程序进行数据处理，输出各种信息和指令，控制机床各部分按规定有序地动作。

伺服系统由驱动器、驱动电机组成，并与机床上的执行部件和机械传动部件组成数控机床的进给系统。它的作用是把来自数控装置的脉冲信号转换成机床移动部件的运动。对于步进电机来说，每一个脉冲信号使电机转过一个角度，进而带动机床移动部件移动一个微小距离。每个进给运动的执行部件都有相应的伺服驱动系统，整个机床的性能主要取决于伺服系统。如三轴联动的机床就有三套驱动系统。 [键入文字] 研控兴业有限公司 [键入文字]

一个良好的数字控制系统不仅要求高效率，还要有稳定的性能。北京研控兴业引入的高性能嵌入式处理器系统有明显的优势，它比移动处理器系统解决方案拥有更高的效能和更低的成本。

在过去的十年中，工业电脑应用领域的市 场需求变成非常多样化，许多需求不再是普通的运算功能，如交通、数字标牌、工厂自动化、POS/KIOS、监控、汽车、医疗等等，我们通过使用内置的微型处理器、扩展I/O模块、专用ASIC和附加电路板，能够提供先进的功能，以应对各种各样的应用需求。

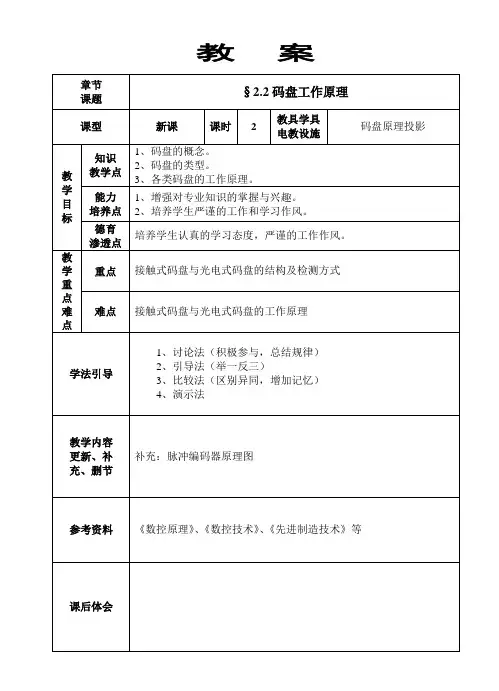

教 案

章节

课题 §2.2码盘工作原理

课型 新课 课时 2 教具学具

电教设施 码盘原理投影

教学目标 知识

教学点 1、码盘的概念。

2、码盘的类型。

3、各类码盘的工作原理。

能力

培养点 1、增强对专业知识的掌握与兴趣。

2、培养学生严谨的工作和学习作风。

德育

渗透点 培养学生认真的学习态度，严谨的工作作风。

教学重点

难点 重点 接触式码盘与光电式码盘的结构及检测方式

难点 接触式码盘与光电式码盘的工作原理

学法引导 1、讨论法（积极参与，总结规律）

2、引导法（举一反三）

3、比较法（区别异同，增加记忆）

4、演示法

教学内容

更新、补

充、删节 补充：脉冲编码器原理图

参考资料 《数控原理》、《数控技术》、《先进制造技术》等

课后体会

教 与 学 互 动 设 计

教 师 活 动 内 容 学生活动内容 时间

 导入新课

通过前面复习数控机床的组成时，我们知道其中有一个是检测装置，下面我们来复习以下上节课所学的内容：

1、检测装置的概念和作用分别是什么？

2、开环、闭环控制系统的精度各取决于什么因素？

3、数控机床对检测元件的要求是什么？

4、检测元件常用的检测方式有哪些？

我们已经知道。检测装置主要由检测传感器和测量电路组成，在这里我们主要学生几种常见的传感器。

 讲授新课

一、概述

 主要采用讲解法，让学生认真记录笔记。

1、概念

码盘又称编码器，是一种旋转式测量元件，通常安装在被检测轴上，岁被检测轴一起转动，可将被检测轴的角位移转换成增量脉冲形式或绝对式的代码形式。

2、分类

根据内部结构和检测方式分类

按照每转发出的脉冲数的多少分类

3、脉冲编码器工作原理

二、接触式码盘

 主要采用图解法，讲授其工作原理及其相关知识点。

通过用提问的方式检测学生掌握情况，调动学生积极性，使其引导到课堂上来

要求学生认真作好记录

采用图解法，通过分析图解使学生明确其工作原理及脉冲编码器的功用

数控机床是怎么工作的原理

数控机床的工作原理通常包括以下几个方面：

1. 控制系统：数控机床通过计算机或者专用的数控控制器控制。控制系统接收输入的指令，并把它们转化为相应的控制信号，驱动伺服电机或液压系统等执行器进行相应的动作。

2. 伺服系统：数控机床通常使用伺服电机来驱动工作台、主轴、进给轴等部件的运动。伺服电机通过接收控制系统发送的电信号，实现精确的定位和速度控制。

3. 传感器：传感器用于测量加工过程中的位置、速度、力等参数，并将这些信息反馈给控制系统，以便控制系统能够及时对加工过程进行调整和控制。

4. 执行器：数控机床的执行器包括伺服电机、液压系统、气动系统等。它们受到控制系统的控制，驱动工作台、主轴、进给轴等部件的运动。

5. 工具与工件：数控机床通过刀具等工具对工件进行加工。在加工过程中，工具按照预先设定的程序运动，对工件进行切削、钻孔、铣削等操作。

总的来说，数控机床的工作原理就是通过控制系统对伺服系统和执行器的控制，实现工件和工具之间的精确运动，从而完成对工件的加工。具体的加工过程通过控制系统的编程指令和传感器的反馈来实现。
