挖基坑土方施工方案

编号：冶施案字2011-02

十里东岸二期A地块多层洋房地下室工程

土方挖运施工方案

编制：

审核：

审批：

中国一冶集团

十里东岸二期A地块工程项目经理部

二零一一年八月

中国一冶集团 十里东岸二期A地块住宅项目工程

土方挖运施工方案 1 二零一一年八月

目 录

第一章 工程慨况 .................................... 2

第二章 土方工程的指导思想 ........................... 3

第三章 施工方案 .................................... 3

第四章 总体施工流程 ................................ 5

第五章 施工部署 .................................... 7

第六章 质量保证措施 ................................ 7

第七章 安全生产与环保施工 ........................... 8

附：图1 基坑土方开挖平面示意图

图2 基坑开挖方向示意图

中国一冶集团 十里东岸二期A地块住宅项目工程

土方挖运施工方案 2 二零一一年八月

第一章 工程概况

一、 现场调查：

根据对现场多次踏勘和实地测量以及业主的要求，对现场现有场容场貌、周边围挡情况、场区内原有建筑物情况和拆迁现状有了比较清楚的了解。

二、土方开挖基本情况：

1、开挖顺序：共分三步进行开挖，开挖第一步土方至-2.0m（优先开挖基坑周边5米护坡的工作面，作第一排土钉施工）；第二步挖至-4.0m（应优先开挖基坑周边5m宽的工作面，作土钉墙施工）；第三步挖至-6m（应优先开挖基坑周边5m宽的工作面）；留出20cm由人工清至槽底（由于设计基坑底(垫层底)深度分别为-6.2m\-6.15m\-8.10m\-8.70m\6.40m\5.90m）。在土方挖运施工过程中应注意基坑支护体系的安全，按设计方案有步骤地进行开挖，严禁超挖。

1、施工安排

土方开挖采用机械开挖，使用挖掘机、装载机、自御运土汽车进行施工，人工配合作业，采用流水开挖法进行开挖。

2、施工准备

（1）资料收集：

土方开挖之前需收集的资料主要有：地质勘探报告、地下管线资料，根据上述资料查明工程地质水文、地下管线等实际情况，编制确定基坑防护、开挖顺序、开挖方法等详细的土方施工方案，合理布置施工面及开挖顺序。

（2）确定弃土堆场

施工前必须联系好弃土场地，运输道路及弃土堆放处理方式。

（3）夜间施工灯具

夜间作业时，要根据需要设置照明设施，在危险区域设置明显警戒标志。

3、土方开挖

（1）作业条件

①开挖前要清除或拆迁完成开挖区域内的地上和地下障碍物，对靠近基坑的原有建筑物、电杆等采取防护或加固措施。

②完成场地平整，作好基坑防护或土壁加固的机具和材料准备。

③测量放线工作已完成。

（2）开挖方法

①土方开挖采用机械开挖，人工开挖平整至设计高程。在挖至设计高程后要采用轻便触探进行检测，对不满足承载力要求的地基要进行地基处理，合格后报请有关单位进行验槽。

②操作工艺流程：

确定开挖的顺序→沿灰线切出槽边轮廓线→分层开挖→修整槽边→清底

③根据基础和土质以及现场出土等条件，要合理确定开挖顺序，然后再分段分层平均开挖。土方平衡与工程进度和费用关系密切，本工程地质情况较好，持力层为粘土层，因此在开挖土方时，应根据回填需要预留回填土。

④一般粘性土可自上而下分层开挖，每层深度以60cm为宜，从开挖端部逆向倒退按踏步型挖掘。碎石类土先用镐翻松，正向挖掘，每层深度，视翻土厚度而定，每层应该清底和出土，然后逐步挖掘。

⑤开挖基坑，当接近地下水位时，应先完成标高最低处的挖方，以便在该处集中排水。开挖后，在挖到距槽底50cm以内时，测量放线人员应配合抄出距槽底50cm平线；自每条槽端部20cm处每隔2～3m，在槽帮上钉水平标高小木块。在挖至接近槽底标高时，用尺或事先量好的50cm标准尺杆，随时以小木块上平，校核槽底标高。最后由两端轴线（中心线）引桩拉通线，检查距槽底尺寸，确定槽宽标准，据此修整槽帮，最后清除槽底土方，修底铲平。

南京XX置业有限公司

XXXXXXXXXX基坑土方工程

专项施工方案

编 制：

审 核：

审 批：

南京XXX建设工程有限公司

二〇一五年四月二十一日

目 录

第一章、编制依据 ......................................... 1

一、编制依据 ................................................. 1

二、编制原则 ................................................. 1

第二章 工程概况 ......................................... 2

一、工程概况 ................................................. 2

二、设计要求 ................................................. 3

三、地质条件 ................................................. 3

第三章 施工组织管理体系 .................................. 5

一、组织管理体系 ............................................. 5

二、组织保证措施 ............................................. 5

第四章、基坑土方挖弃专项方案 .............................. 6

一、工程特点 ................................................. 6

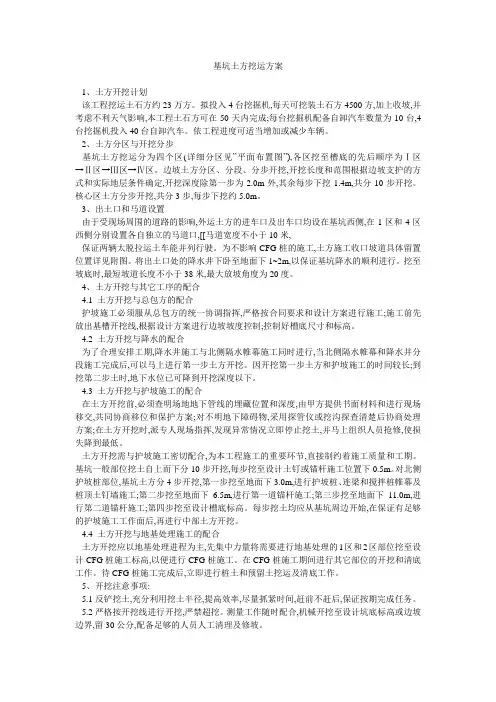

基坑土方挖运方案

1、土方开挖计划

该工程挖运土石方约23万方。拟投入4台挖掘机,每天可挖装土石方4500方,加上收坡,并考虑不利天气影响,本工程土石方可在50天内完成;每台挖掘机配备自卸汽车数量为10台,4台挖掘机投入40台自卸汽车。依工程进度可适当增加或减少车辆。

2、土方分区与开挖分步

基坑土方挖运分为四个区(详细分区见”平面布置图”),各区挖至槽底的先后顺序为Ⅰ区→Ⅱ区→Ⅲ区→Ⅳ区。边坡土方分区、分段、分步开挖,开挖长度和范围根据边坡支护的方式和实际地层条件确定,开挖深度除第一步为2.0m外,其余每步下挖1.4m,共分10步开挖。核心区土方分步开挖,共分3步,每步下挖约5.0m。

3、出土口和马道设置

由于受现场周围的道路的影响,外运土方的进车口及出车口均设在基坑西侧,在1区和4区西侧分别设置各自独立的马道口,[[马道宽度不小于10米,

保证两辆太脱拉运土车能并列行驶。为不影响CFG桩的施工,土方施工收口坡道具体留置位置详见附图。将出土口处的降水井下卧至地面下1~2m,以保证基坑降水的顺利进行。挖至坡底时,最短坡道长度不小于38米,最大放坡角度为20度。

4、土方开挖与其它工序的配合

4.1 土方开挖与总包方的配合

护坡施工必须服从总包方的统一协调指挥,严格按合同要求和设计方案进行施工;施工前先放出基槽开挖线,根据设计方案进行边坡坡度控制;控制好槽底尺寸和标高。

4.2 土方开挖与降水的配合

为了合理安排工期,降水井施工与北侧隔水帷幕施工同时进行,当北侧隔水帷幕和降水井分段施工完成后,可以马上进行第一步土方开挖。因开挖第一步土方和护坡施工的时间较长;到挖第二步土时,地下水位已可降到开挖深度以下。

4.3 土方开挖与护坡施工的配合

在土方开挖前,必须查明场地地下管线的埋藏位置和深度,由甲方提供书面材料和进行现场移交,共同协商移位和保护方案;对不明地下障碍物,采用探管仪或挖沟探查清楚后协商处理方案;在土方开挖时,派专人现场指挥,发现异常情况立即停止挖土,并马上组织人员抢修,使损失降到最低。
