安全防护棚搭设方案

防护棚搭设方案

- 1 -

×××办公楼项目

防

护

棚

搭

设

方

案

施工单位：×××（集团）有限公司

日 期： 年 月 日

防护棚搭设方案

- 2 - 目 录

一、编制依据……………………………………………………………3

二、工程概况……………………………………………………………3

三、施工准备……………………………………………………………3

四、防护棚的搭设………………………………………………………4

五、防护棚的拆除施工…………………………………………………4

六、技术、质量要求……………………………………………………5

七、安全技术要求………………………………………………………6

八、防护棚搭设示意图…………………………………………………7

防护棚搭设方案

- 3 -

临时安全防护棚搭设方案

一、编制依据

1.建筑施工安全检查标准；

2.上海市建设工程文明施工标准；

3.建筑施工扣件式钢管脚手架安全技术规程。

二、工程概况

×××办公楼项目，位于临港新城主城区申港大道北侧环湖西三路以西。总用地面积12967平方米，总建筑面积为34257平方米。

两幢办公楼建筑面积均为17128.5平方米，其中地上建筑面积约12682平方米，共五层局部六层，主体建筑高度为23.75米，局部塔楼高度为31.80米；地下建筑面积约4445平方米，其中人防面积约1880平方米，共一层.建筑结构形式采用框架结构。

本工程在施工现场的多个加工场地的安全，是安全工作的重要一环。为确保加工场地操作工人（木工、钢筋工等）的安全，所以必须搭设临时安全防护棚。

三、施工准备

1.场地准备：

根据施工现场的总体部署、总平面图，首先是临时安全工作棚的场地的选择，场地选择原则是既安全又便于施工。加工棚场地首先进行整平碾压夯实，然后进行浇捣砼10㎝厚地面。

2.材料的准备：

临时安全防护棚主体骨架采用Ø48×3.5脚手钢管。采用直角扣件、旋转扣件进行连接用。棚面采用石棉瓦。毛竹片为防护材料。 防护棚搭设方案

施工现场安全防护搭设方案

（一）施工安全管理

1.现场施工人员要认真遵守国家安全法令、法规，遵守施工现场的安全条例。

2.工程施工前，编制各项分项工程安全防护措施，确保安全生产。

3.项目经理亲自负责全面安全工作，并配备一名有经验的专职安全员。工地执行领导班子安全值班制，建立值班记录，及时处理发现的安全问题。工地建立安全委员会，具体管理现场全面安全生产。

4.脚手架等均需编制搭设方案，报公司审批后，严格按规定搭设，并须经验收合格后方可使用。节假日和冬、雨季要加强检查。

5.脚手架、施工电梯等的搭设、提升、使用，必须严格按规程办事，严禁超载。

6.夜间现场要有足够的照明设备，混凝土及潮湿环境下施工用___V行灯。

7.基坑边沿处设置两道不低于___m高的护身栏，刷红白间隔油漆，并设专用人员马道，马道周边用密目网封闭。

8.基坑___m范围内不准堆料、停放机具。基坑与建筑物距离不得小于___m。

9.楼内的孔洞必须加设固定盖板。

10.结构施工时各种架子立挂密目安全网全封闭，保证安全。

11.高处作业如发现有禁忌证者，不准从事高处作业。 12.建筑物出入口要搭设长___m的防护棚，棚顶必须满铺5cm厚的木板。高处作业要带安全带并严禁投掷物料。

13.临近施工区域，凡有可能对人或物构成威胁的地方必须支搭防护棚或制定出可行性措施，以确保安全。进入施工现场的所有人员必须戴安全帽。

（二）施工现场安全用电

1.施工现场临时用电，要按规范要求编制临时用电施工方案。

2.进场后，___技术人员、施工准备员、暂设电工对现场进行勘查，确定电源进线、配电室位置、总配电箱、分配电箱等的位置与走向，根据用电负荷计算，选择变压器型号、导线截面规格，并绘制电器平面图、立面图和接线系统图，经公司安全部门审批后，方可敷设电缆，配备各种固定电闸箱。变更临电设计要重新审批方可执行。

3.建立临时用电安全技术档案，内容包括：临电___设计全部资料；临电修改全部资料；技术交底资料；临电工程检查验收表；接地电阻摇测记录；定期检查记录；电工维修记录。全部工程资料设专人保管，并统一归档。对现场临时用电工作，项目部由生产经理负责每月检查一次，公司由生产经理负责每季度一次，发现问题及时处理，并履行复查验收手续。

防护棚施工方案

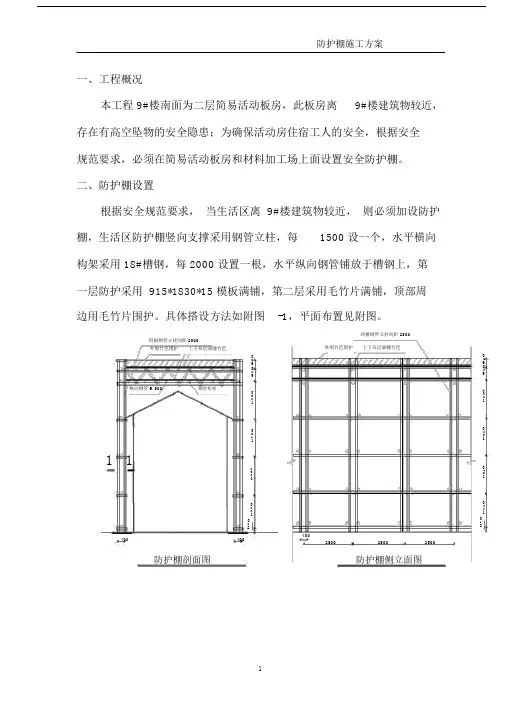

一、工程概况

本工程 9#楼南面为二层简易活动板房，此板房离 9#楼建筑物较近，

存在有高空坠物的安全隐患；为确保活动房住宿工人的安全，根据安全

规范要求，必须在简易活动板房和材料加工场上面设置安全防护棚。

二、防护棚设置

根据安全规范要求， 当生活区离 9#楼建筑物较近， 则必须加设防护

棚，生活区防护棚竖向支撑采用钢管立柱，每 1500 设一个，水平横向

构架采用 18#槽钢，每 2000 设置一根，水平纵向钢管铺放于槽钢上，第

一层防护采用 915*1830*15 模板满铺，第二层采用毛竹片满铺，顶部周

边用毛竹片围护。具体搭设方法如附图 -1，平面布置见附图。

四根钢管立柱间距 2500 四根钢管立柱间距 2500

外围竹笆围护 上下双层满铺竹笆 外围竹笆围护 上下双层满铺竹笆 0 0 6 0 0 9

纵向钢管 @500 钢管桁架 0 0 8 1

0 0 8 1

1 1 0 0 8 1 0 0 8 1 0 0 2

400 400 400

2500 2500 2500

防护棚剖面图 防护棚侧立面图

0 0 6 0 0 9

0 0 8 1

0 0 8 1

0 0 8 1 0 0 8 1 0 0 2

1

防护棚施工方案

钢管立柱

400 2500

防护棚立柱剖面

图(1-1 剖面图）

现场加工场地临时房和道路防护棚做法如下图：

600高竹笆围护用 12# 双层竹笆

铁丝与钢管绑扎固定 1 0 0

0 0

6 6

0 0

0

0

9 9

0

0

2

1

0 0

0

0 3

3 3

3 每隔 5米设一

对钢管斜撑

0 0

第1页共6页 安全防护棚搭设方案范本

一、材料的准备：

临建安全防护棚主体骨架采用?483.5脚手钢管，采用直角扣件、旋转扣件进行连接用，竹笆片、木板为防护材料。

二、防护棚的搭设

搭设步骤

具体搭设施工程序为：混凝土地面锚地钢管扫地杆外围立杆纵向水平杆横向水平杆铺第一层竹笆片棚顶钢管横向水平杆铺第二层竹笆片防护栏杆围竹笆片。（防护棚搭设过程中，剪刀撑应随架体搭设高度同步进行。）

1.场地整平进行碾压。

2.在搭设外围立杆部位用钢管打入地下___m深，作为锚固用，以加强防护棚的稳定性和抗风能力。

4.扫地杆首先与锚入地下的钢管用直角扣件进行连接，然后进行竖立杆，立杆间距___m。水平管高度___m。

5.防护棚架的棚顶离屋面高度应___mm,棚顶设置二层，棚顶间隔高度___mm。

6.在人行通道上的防护棚搭设___m，棚顶设置二层，棚顶间隔高度___mm。顶部及两侧立杆间，应选用板材、竹笆片作全封闭，同时应栏杆涂刷警示漆。

三、技术、质量要求

1、搭设材料的要求： 第2页共6页 钢管、扣件等材料进场必须持有准用证，许可证、产品合格证、验收单等。

搭设前应对钢管、扣件进行检查，发现严重锈蚀，变形弯曲损伤和裂纹等材料严禁使用。

2、防护棚构造要求：

防护棚水平钢管间距___mm，立杆间距___mm，扫地杆离地面___mm。

防护棚上部满铺竹笆片两层，每张竹笆片必须用双股18#铁丝将四角与钢管扎牢。

连接杆件采用直角扣件或旋转扣件进行连接。

防护棚外围纵横向支撑，斜杆用旋转扣件与立杆或水平连接，由底至顶之字形设置。

在整个外侧连续设置剪刀撑，每6根立杆设置一道剪刀撑，角度按45设置。

3、施工技术要求

防护棚立杆应用同长度的钢管布置。立杆基础应坚实平整，有排水措施，在同一水平面上的横向水平杆接头要错开，以保证脚手架的整体性。杆件应横平竖直，沿外围两端和转角处起在防护棚外连续用斜杆搭成剪刀撑，夹角为45度至60度。剪刀撑应采用搭接方法，搭接有效长度不小于___米，并用两只旋转扣件连接。防护棚搭设完工，应由项目部负责人___专业人员检查验收合格方可使用，在工程施工过程中应有专人管理专人负责检查，保修工作。
