遥感作业 -辐射校正

  • 格式：doc
  • 大小：841.00 KB
  • 文档页数：8

作者：王璐

特别鸣谢：科技楼408的同学已经科技楼406的同学和学长们，没有你们我完不成作业···

希望对同学们有所帮助哦~做成这样我已经尽力了···自己做完，还得给大家解释一遍，有种审查作业的感觉~~大半夜的都不困了···

要是有什么问题 大家及时指出哦~~~ 一起讨论一下~

Part B:Landsat ETM+影像的大气层顶反射率的计算

1、 图像下载：国际科学数据服务平台，注册后下landsat ETM图像，注意下载2003年5月以前的，云量少的图像。

2、 从下载的图像中找到MTL文件，阅读头文件信息，提取有用信息，我以自己下的图为例：SPACECRAFT_ID = "Landsat7"

SENSOR_ID = "ETM+"

ACQUISITION_DATE = 2002-07-19

LMAX_BAND1 = 293.700 LMIN_BAND1 = -6.200

LMAX_BAND2 = 300.900 LMIN_BAND2 = -6.400

LMAX_BAND3 = 234.400 LMIN_BAND3 = -5.000

LMAX_BAND4 = 241.100 LMIN_BAND4 = -5.100

LMAX_BAND5 = 47.570 LMIN_BAND5 = -1.000

LMAX_BAND7 = 16.540 LMIN_BAND7 = -0.350

SUN_ELEVATION = 56.9390802

SUN_AZIMUTH = 139.9956405

3、 安装ERDAS软件，对图像进行格式转换：IMPORTTYPE选TIFF,Media 选file,inputfile 选择一个你下载的波段，outputfile 选择你的存储位置，点OK 每个波段依次进行，则完成了波段的转换。

4、 建立模型计算TOA

点击ModelerModeler maker出现了一个New model在工具条中选择建立流程图，在作业中，先将波段的DN值转化为反射率，再转化为TOA值 所以流程大致如下：圆圈中填写函数 零形中填写波段。注意保存

4.1 DN 反射率TOA

Radiance = (LMAX - LMIN)/255 * DN +LMIN

从头文件中找到LMAX LMIN DN带波段的灰度。以band1为例：第一个双击后存为：band1.img 第一个：双击后填写$n1_band1 * (293.700+6.200)/255 - 6.200

其中$n1_band1表示波段，293.700为LMAX，- 6.200为LMIN。第三个图形中存为R1 即Radiance1，第四个图形填写公式：($n3_a * 3.1415 )*

(1.0128^2)/(1970*0.7978)，其中，ESUN 1970通过查下表得到，3.1415即PI,d由ACQUISITION_DATE = 2002-07-19得知，7月19日是一年中的231天，查表，231天最接近Julian day 227所以得到d=1.0128,0.7978由COS(90-56.9390802)得到，56.9390802是头文件中查到的。

spEsundLcos2

点击processrun 得到运行结果。

六个波段都是依次类推

4.2利用辐射传输模型建立TOA和表面反射率之间的关系

利用提供的5S模型程序

第一行填写200 单位METER（作业中有）

第二行由于使用LANDSITE7 ETM 所以填写705.3 单位KM

用的其他图像的自查下表：

卫星参数 LandSat1 LandSat2 LandSat3 LandSat4 LandSat5 LandSat6 LandSat7

卫星高度 920km 920km 920km 705km 705km

第三行填获取月与日。

第四行天天顶角90-SUN_ELEVATION

第五行倾角SUN_AZIMUTH = 139.9956405

第六行不填

第七行：轨道角度减经度

八九行不变，十和十一由选取的图像与月份决定

下面不变 VISIBILITY首先选择10计算 ，接下来选23和50分别计算。上图填了10

Sensor type中选择TM1-5，7，并在接下来的方框中打钩，分别填写0.0,0.1,0.2,0.3,0.4,0.5

上图以0.0为例。点击runview output 则会出现band1至band7的TOA在0.0的值,依次算出，0.0,0.1,0.2,0.3,0.4,0.5的五组值，以7个波段在10KM时为例：

利用X,Y值做散点图，右键选点拟合，得出公式Y=ax+b的a,b的值

以10KM为例：

Y = aX + b

Bands a b

1 1.3248 -0.1085

2 1.3128 -0.0606

3 1.2321 -0.0378

4 1.2107 -0.0198

5 1.1713 -0.0045

7 1.1263 -0.002

5、 运用建立的TOA和表面反射率关系方程校正图像计算surface-refl

首先在流程图中分别添加一个，见下图（不全，少个最后的菱形）

双击圆形，编写公式 由Y=ax+b，运用刚才制作EXCEL表里的数据，得a=1.3248,b=-0.1085编写的公式如下图：

最后得出的radiance，TOA和surface-ref图： （反射率）

（TOA）

(surface-ref)

通过ERDAS中view窗口的Attributes的点击，可以看到图像的灰度（图一）和反射率（图二），已经改正后的反射率（图三）

合集下载

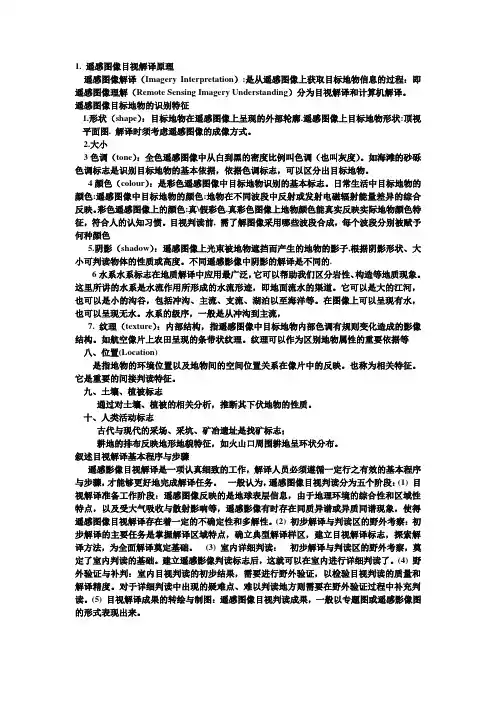

遥感作业

遥感作业

1. 遥感图像目视解译原理

遥感图像解译（Imagery Interpretation）:是从遥感图像上获取目标地物信息的过程：即遥感图像理解（Remote Sensing Imagery Understanding）分为目视解译和计算机解译。

遥感图像目标地物的识别特征

1.形状（shape）：目标地物在遥感图像上呈现的外部轮廓.遥感图像上目标地物形状:顶视平面图. 解译时须考虑遥感图像的成像方式。

2.大小

3色调（tone）：全色遥感图像中从白到黑的密度比例叫色调（也叫灰度）。如海滩的砂砾色调标志是识别目标地物的基本依据，依据色调标志，可以区分出目标地物。

4颜色（colour）：是彩色遥感图像中目标地物识别的基本标志。日常生活中目标地物的颜色:遥感图像中目标地物的颜色:地物在不同波段中反射或发射电磁辐射能量差异的综合反映。彩色遥感图像上的颜色:真\假彩色.真彩色图像上地物颜色能真实反映实际地物颜色特征，符合人的认知习惯。目视判读前, 需了解图像采用哪些波段合成，每个波段分别被赋予何种颜色

5.阴影（shadow）：遥感图像上光束被地物遮挡而产生的地物的影子,根据阴影形状、大小可判读物体的性质或高度。不同遥感影像中阴影的解译是不同的.

6水系水系标志在地质解译中应用最广泛，它可以帮助我们区分岩性、构造等地质现象。这里所讲的水系是水流作用所形成的水流形迹，即地面流水的渠道。它可以是大的江河，也可以是小的沟谷，包括冲沟、主流、支流、湖泊以至海洋等。在图像上可以呈现有水，也可以呈现无水。水系的级序，一般是从冲沟到主流，

7. 纹理（texture）：内部结构，指遥感图像中目标地物内部色调有规则变化造成的影像结构。如航空像片上农田呈现的条带状纹理。纹理可以作为区别地物属性的重要依据等

八、位置(Location)

是指地物的环境位置以及地物间的空间位置关系在像片中的反映。也称为相关特征。它是重要的间接判读特征。

遥感原理与应用 作业(含答案)

遥感原理与应用 作业(含答案)

遥感原理与应用作业

18地6118078607宋雨龙

第一章绪论......................................................................................................................................1

第二章电磁辐射与地物光谱特征..................................................................................................3

第三章遥感成像原理与图像特征..................................................................................................4

第四章卫星遥感平台......................................................................................................................5

第五章遥感数字图像处理基础......................................................................................................6

第六章遥感数字图像处理..............................................................................................................7

第七章多源遥感信息融合..............................................................................................................9

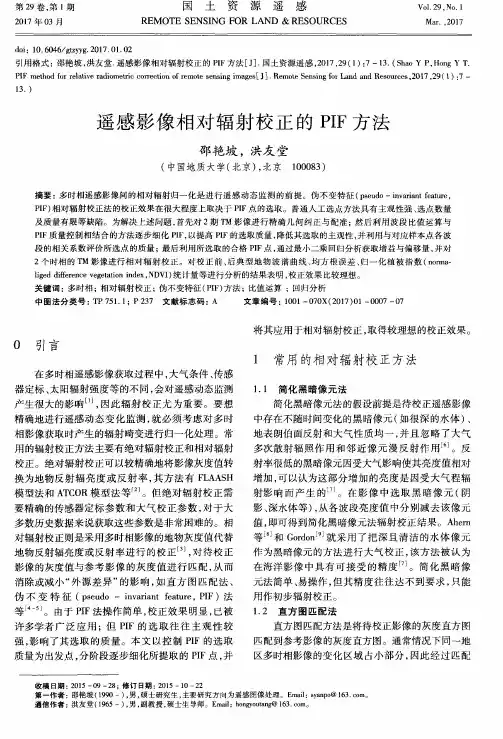

遥感影像相对辐射校正的PIF方法

遥感影像相对辐射校正的PIF方法

第２９卷，第１期　

２０１７年０３月　国土资源遥感　

ＲＥＭＯＴＥ　ＳＥＮＳＩＮＧ　ＦＯＲ　ＬＡＮＤ＆ＲＥＳＯＵＲＣＥＳ　Ｖｏ１．２９，Ｎｏ．１　

Ｍａｒ．，２０１７　

ｄｏｉ：１０．６０４６／ｇｔｚｙｙｇ．２０１７．０１．０２　引用格式：邵艳坡，洪友堂．遥感影像相对辐射校正的ＰＩＦ方法［Ｊ］．国土资源遥感，２０１７，２９（１）：７—１３．（Ｓｈａｏ　Ｙ　Ｐ，Ｈｏｎｇ　Ｙ　Ｔ．　ＰＩＦ　ｍｅｔｈｏｄ　ｆｏｒ　ｒｅｌａｔｉｖｅ　ｒａｄｉｏｍｅｔｒｉｃ　ｃｏｒｒｅｃｔｉｏｎ　ｏｆ　ｒｅｍｏｔｅ　ｓｅｎｓｉｎｇ　ｉｍａｇｅｓ［Ｊ］．Ｒｅｍｏｔｅ　Ｓｅｎｓｉｎｇ　ｆｏｒ　Ｌａｎｄ　ａｎｄ　Ｒｅｓｏｕｒｃｅｓ，２０１７，２９（１）：７—　１３．）　

遥感影像相对辐射校正的ＰＩＦ方法　

邵艳坡，洪友堂　

（中国地质大学（北京），北京　１０００８３）　

摘要：多时相遥感影像间的相对辐射归一化是进行遥感动态监测的前提。伪不变特征（ｐｓｅｕｄｏ—ｉｎｖａｒｉａｎｔ　ｆｅａｔｕｒｅ，　ＰＩＦ）相对辐射校正法的校正效果在很大程度上取决于ＰＩＦ点的选取。普通人工选点方法具有主观性强、选点数量　及质量有限等缺陷。为解决上述问题，首先对２期ＴＭ影像进行精确几何纠正与配准；然后利用波段比值运算与　ＰＩＦ质量控制相结合的方法逐步细化ＰＩＦ，以提高ＰＩＦ的选取质量，降低其选取的主观性，并利用与对应样本点各波　段的相关系数评价所选点的质量；最后利用所选取的合格ＰＩＦ点，通过最小二乘回归分析获取增益与偏移量，并对　２个时相的ＴＭ影像进行相对辐射校正。对校正前、后典型地物波谱曲线、均方根误差、归一化植被指数（ｎｏｒｍａ—　ｌｉｇｅｄ　ｄｉｆｆｅｒｅｎｃｅ　ｖｅｇｅｔａｔｉｏｎ　ｉｎｄｅｘ，ＮＤＶＩ）统计量等进行分析的结果表明，校正效果比较理想。　关键词：多时相；相对辐射校正；伪不变特征（ＰＩＦ）方法；比值运算；回归分析　中图法分类号：ＴＰ　７５１．１；Ｐ　２３７文献标志码：Ａ　文章编号：１００１—０７０Ｘ（２０１７）０ｌ一０００７—０７　

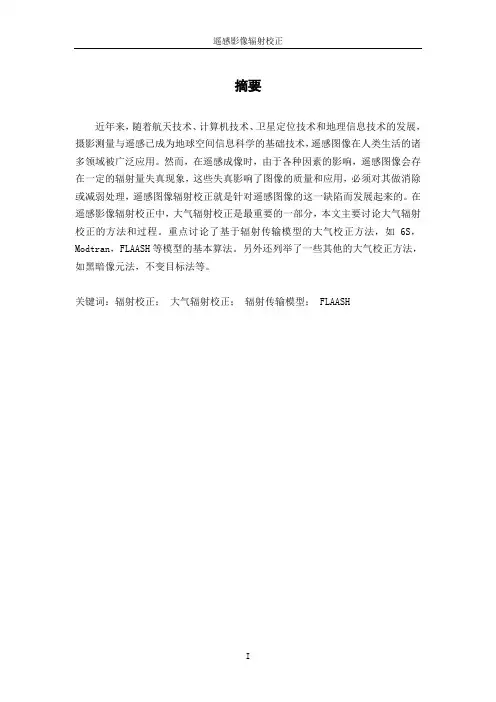

遥感影像辐射校正2
