英诺威克齿轮泵型号参数说明

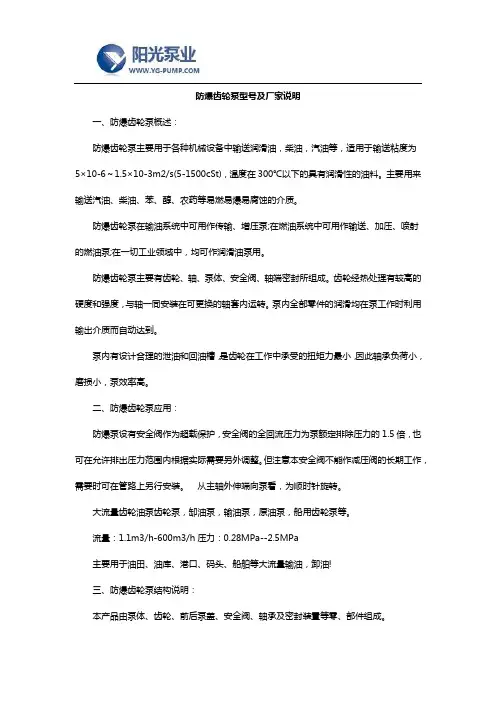

防爆齿轮泵型号及厂家说明

一、防爆齿轮泵概述：

防爆齿轮泵主要用于各种机械设备中输送润滑油，柴油，汽油等，适用于输送粘度为5×10-6～1.5×10-3m2/s(5-1500cSt)，温度在300℃以下的具有润滑性的油料。主要用来输送汽油、柴油、苯、醇、农药等易燃易爆易腐蚀的介质。

防爆齿轮泵在输油系统中可用作传输、增压泵;在燃油系统中可用作输送、加压、喷射的燃油泵;在一切工业领域中，均可作润滑油泵用。

防爆齿轮泵主要有齿轮、轴、泵体、安全阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度，与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。

泵内有设计合理的泄油和回油槽，是齿轮在工作中承受的扭矩力最小，因此轴承负荷小，磨损小，泵效率高。

二、防爆齿轮泵应用：

防爆泵设有安全阀作为超载保护，安全阀的全回流压力为泵额定排除压力的1.5倍，也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不能作减压阀的长期工作，需要时可在管路上另行安装。 从主轴外伸端向泵看，为顺时针旋转。

大流量齿轮油泵齿轮泵，缷油泵，输油泵，原油泵，船用齿轮泵等。

流量：1.1m3/h-600m3/h压力：0.28MPa--2.5MPa

主要用于油田、油库、港口、码头、船舶等大流量输油，卸油!

三、防爆齿轮泵结构说明：

本产品由泵体、齿轮、前后泵盖、安全阀、轴承及密封装置等零、部件组成。

1、泵体、前后盖等零件为灰铸铁件，齿轮用优质碳素钢制作;亦可根据用户需要用铜材或不锈钢制作。

2、安全阀。

2CY系列齿轮式润滑泵自身不带安全阀，用户在使用时需自行在管路系统中安装安全阀。KCB,2CY系列齿轮式输油泵在后泵盖或泵体上方装有安全阀，当泵或排出管道发生故障或将排出阀门完全关闭而产生高压和高压?击时安全阀就会自动打开，卸除部分或全部的高压液体回到吸入腔，从而对泵及管道起到安全保护作用。

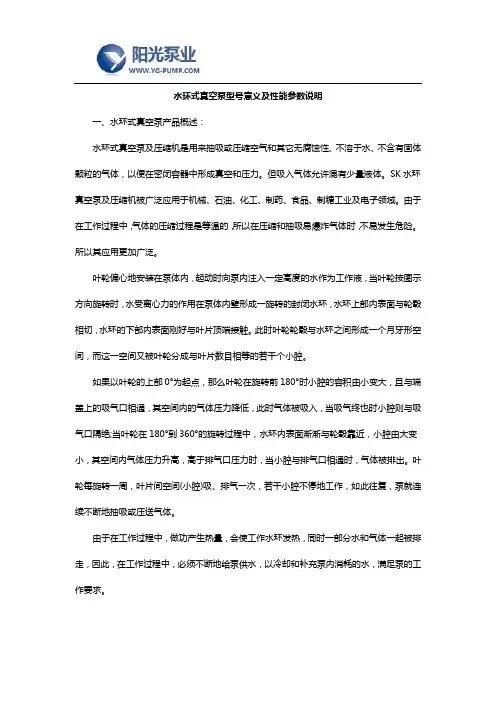

水环式真空泵型号意义及性能参数说明

一、水环式真空泵产品概述：

水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空和压力。但吸入气体允许混有少量液体。SK水环真空泵及压缩机被广泛应用于机械、石油、化工、制药、食品、制糖工业及电子领域。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易爆炸气体时，不易发生危险。所以其应用更加广泛。

叶轮偏心地安装在泵体内，起动时向泵内注入一定高度的水作为工作液，当叶轮按图示方向旋转时，水受离心力的作用在泵体内壁形成一旋转的封闭水环，水环上部内表面与轮毂相切，水环的下部内表面刚好与叶片顶端接触。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。

如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端盖上的吸气口相通，其空间内的气体压力降低，此时气体被吸入，当吸气终也时小腔则与吸气口隔绝;当叶轮在180°到360°的旋转过程中，水环内表面渐渐与轮毂靠近，小腔由大变小，其空间内气体压力升高，高于排气口压力时，当小腔与排气口相通时，气体被排出。叶轮每旋转一周，叶片间空间(小腔)吸、排气一次，若干小腔不停地工作，如此往复，泵就连续不断地抽吸或压送气体。

由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。 当排出的气体不再利用时，在泵排气口一端接有汽水分离器(可自己制作一水箱代替)，废气和所带的部分水排入汽水分离器后，气体由排气管排出，水由于重力作用留在分离器内并经回水管供至泵内循环使用。随着工作时间的处长，工作液温度会不断地升高，这时需给汽分离器加入一定量的冷水(可以用自来水)，以降低工作液的温度，保证泵能达到所要求的技术要求和性能指标。

名称：YCY14-1B压力补偿变量 描述描述：：

CY14-1B型轴向柱塞泵，是采用配油盘、缸体旋转的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体

之间采用了液压力平衡结构，因而与其它类型的泵相比较，它具有结构简单、体积小、效率高、寿命长、

重量轻、自吸能力强等优点。它适用于机床、锻压、冶金、工程、矿山等机械及其液压传动系统中。

型号说明型号说明：： 6363 Y C Y 1414 - 1B1B F

1 2 3 4 5 6 7

1、 公称排量（ml/r）

2、 变量形式：M-定量，S-手动变量，D-电动变量，C-伺服变量，Y-压力补偿变量，MY-定级压力补偿变

量，P-恒压变量，LZ-零位对中液动变量

3、 公称压力：C为31.5Mpa，G为24.5Mpa

4、 Y表示泵，M表示马达

5、 结构形式：缸体旋转轴向柱塞泵（马达）

6、 结构设计序号

7、 转向（从轴端看）：无标记为正旋转泵，F为反转泵（逆时针）

性能参数性能参数：： *CY*CY（（CMCM））1414--1B轴向柱塞泵轴向柱塞泵（（马达马达））的系列参数的系列参数

公称流量L/min 最大传动功率KW 型号 公称压力Mpa 公称排量ml/r 1000r/min1500r/min1000r/min1500r/min 最大理论扭矩Nm 重量Kg

1.25MCY（M）14-1B31.5 1.25 1.25 1.88 0.7 1.1 6.3 6.9

2.5MCY（M）14-1B 31.5 2.5 2.5 3.75 1.43 2.2 12.6 7.2

10*CY（M）14-1B 31.5 10 10 15 6.2 9.3 56 16.4-26

13*CY（M）14-1B 31.5 13 13 19.5 8 12 72 16.4-26

16*CY（M）14-1B 31.5 16 16 24 9.9 14.8 89 16.4-26

25*CY（M）14-1B 31.5 25 25 37.5 14.6 22 139 28.4-41

G型螺杆泵

G型螺杆泵概述：

单螺杆泵是按迥转啮合容积式原理工作的新型泵种，传动可采用联轴器直接传动，或采用低速电机三角带传到，变速箱，无级变速器等装置变速。

G型螺杆泵参数范围：

流量Q 0.8-150m3/s

压力Pa 0.4-1.2MPa

G型螺杆泵使用说明：

广泛应用于食品、冶金、化工、等工业部门。

G型螺杆泵适用范围：

环境保护‘工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送，特别使用于油水分离器

板框压滤机设备等。

船舶工业：轮底清洗、油水、油渣、油污水等戒指输送。

石油工业：输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等。

医药、日化：各种粘稠浆、乳化液、各种软膏化装品

食品罐头行业：各种粘稠淀粉、浓酒糟、粮食制品渣、各种酱类、浆类、固体物浆液

建筑行业：水泥沙浆、石灰浆、涂料、糊状体的喷涂

采矿行业：矿井内的固体颗粒、地下水、污浆水

化学行业：各种悬浮液、油脂、各种胶体浆、各种粘合剂

印刷、造纸：高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆，短纤维浆料

工业锅炉、电厂：水煤浆输送

长沙三昌水泵厂G型螺杆泵特点：

它的最大特点是对介质的适应性强、流量平稳、压力脉动小、自吸能上诚，这是其它任何泵种所不能替代的。目前我单位的产品已自成一体系，压力为0.4∽1.2MPa,可满足广大用户对单螺杆泵的不同需求。
