1 2012-2013年度普通高校对口单招高三第二次模拟考试
电子电工专业理论综合试卷
说明：本试卷分第 Ⅰ卷（客观题）和第Ⅱ卷（非客观题）两部分，第Ⅰ卷4页，第Ⅱ卷8页。两卷满分为300分，考试时间150分钟。Ⅰ卷答案涂在答题卡上，Ⅱ卷答案写在试卷上。
第Ⅰ卷（客观题，共120分）
注意事项：
每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，请用橡皮擦干净后，再选择其答案标号，如果答案不涂写在答题卡上，成绩无效。
一、单项选择题（本大题共22小题，每小题4分，共88分。在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑）
1．在某一电路中，需要接入30μF，耐压20V的电容器，今只有30μF,耐压10V的电容器数只，为要达到上述要求需将（）
A.2只30μF电容器串联后接入电路
B.2只30μF电容器并联后接入电路
C.4只30μF电容器先两两并联，再串联接入电路
D.无法达到上述要求，不能使用30μF,耐压10V的电容器
2．题2图所示电路中， L1、L2、L3、L4、L5是5个完全相同的灯泡，要使它们均正常发光，则变压器的原、副线圈匝数比N1∶N2∶N3为（ ）。
A. 1∶2∶1 B. 2∶1∶2 C. 4∶2∶1 D. 4∶1∶2
题2图 题4图
3．有一理想变压器，输入交流电压的最大值为141V。另有负载电阻接在20V直流电压上，消耗功率为P，将它接入此变压器的次级电路中，消耗功率为 P/4 ，则这个变压器的原副绕组的匝数比为（ ）
A． 14.1：1 B． 1：14.1 C．1：10 D．10：1
4．题4图所示正弦交流电路中，当开关S闭合时，电路处于谐振状态，则当开关S打开时电路的性质为 。
2008－2013年江苏省普通高校对口单招
电子电工专业技能考试题目
一、电子技能考试试题：
（一）原理图
2013年电子技能考试参考电原理图：
说明： 考点已为考生准备了焊锡丝，考生也可自带。
2012年江苏省电子技能考试参考电原理图：
说明： 考点已为考生准备了焊锡丝，考生也可自带。
2011电子类技能考试参考电原理图
说明： 考点已为考生准备了焊锡丝，考生也可自带。
2010年电子专业原理图
参考电原理图（图中元器件文字符号暂不公布）：（三极管：8050、8550；集成电路：LF353）
1Vin1GND23481A657BGNDGNDGNDGND1VoutGNDGNDGNDGNDGNDGNDGND1Vcc2.2k/0805GNDGNDGND1-VccGND1GND1GNDGND
说明：
考点已为考生准备了焊锡丝，考生也可自带。
2009年电子专业原理图
参考电原理图（图中元器件文字符号暂不公布）：（三极管：1815，集成电路： 358） 11111GNDGNDGNDGND1GNDGNDGNDGNDGNDGNDGND56487AU1231BAMPLIFIER
说明：1、原理图中的开关制作如下图示。
图中，从左到右依次为：单排针，双芯单排针（开关开路），短路帽，开关短路。
2、装配图（印制板）上的贴片元件本次考试不需要安装（也不计分）。考试时，空起来既可。
3、考点已为考生准备了焊锡丝，考生也可自带。
2008年电子专业原理图
参考电原理图（图中元器件文字符号暂不公布）：（三极管：9013，集成电路： 386）
+++LED+GNDGNDGNDGND1111GND235647+
（二）评分表
2013年电子技能考试考核要点 考核项目 配分 主要考核要求
元器件清点、筛选、检测 10 开考20分钟内，考生根据试卷中的电原理图用万用表对元器件进行检测，筛选出需要的元器件。对不合格元器件申请更换。填写试卷“元器件清单”中要求的项目
1

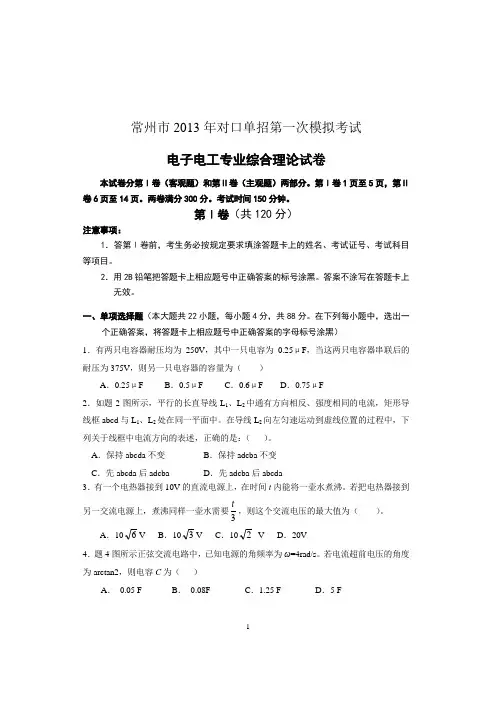

常州市2013年对口单招第一次模拟考试
电子电工专业综合理论试卷
本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。第Ⅰ卷1页至5页，第Ⅱ卷6页至14页。两卷满分300分。考试时间150分钟。
第Ⅰ卷（共120分）
注意事项：
1．答第Ⅰ卷前，考生务必按规定要求填涂答题卡上的姓名、考试证号、考试科目等项目。
2．用2B铅笔把答题卡上相应题号中正确答案的标号涂黑。答案不涂写在答题卡上无效。
一、单项选择题（本大题共22小题，每小题4分，共88分。在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑）
1．有两只电容器耐压均为250V，其中一只电容为0.25μF，当这两只电容器串联后的耐压为375V，则另一只电容器的容量为（ ）
A．0.25μF B．0.5μF C．0.6μF D．0.75μF
2．如题2图所示，平行的长直导线L1、L2中通有方向相反、强度相同的电流，矩形导线框abcd与L1、L2处在同一平面中。在导线L2向左匀速运动到虚线位置的过程中，下列关于线框中电流方向的表述，正确的是：（ ）。
A．保持abcda不变 B．保持adcba不变
C．先abcda后adcba D．先adcba后abcda
3．有一个电热器接到10V的直流电源上，在时间t内能将一壶水煮沸。若把电热器接到另一交流电源上，煮沸同样一壶水需要3t，则这个交流电压的最大值为（ ）。
A．106V B．103V C．102 V D．20V
4．题4图所示正弦交流电路中，已知电源的角频率为ω=4rad/s。若电流超前电压的角度为arctan2，则电容C为（ ）
A． 0.05 F B． 0.08F C．1.25 F D．5 F
《电子电工专业综合理论》试卷 第 1 页 （共 21 页） 2012－2013年度对口单招文化统考调研测试卷（一）
电子电工专业综合理论 试卷
本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。第Ⅰ卷1至 5 页，第Ⅱ卷
6 至 13页；两卷满分300分；考试时间150分钟。
第Ⅰ卷（共120分）
注意事项：
1．答第Ⅰ卷前，考生务必将自己的姓名、考试证号、考试科目用铅笔涂在答题卡上。
2．每小题选出答案后，请用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。如果答案不涂写在答题卡上，成绩无效。
一．选择题（本大题共18小题，每小题5分，共90分。请将唯一正确的答案填涂在答题卡上）
1．题1图所示电路中，电阻R的阻值为：
。
A．4Ω
B．2Ω C．3Ω
D．1Ω
题1图 题2图 题3图
2．题2图所示电路中，US=10V，且恒压源US的功率为0，则恒流源IS的功率为： 。
A．0W B．2W C．60W D．－60W
3．题3图所示电路中，R1=2R2，C1=2C2，则下列说法中正确的是： 。
A．S闭合瞬间，的指针向负刻度方向偏转
B．由于电桥平衡，故S闭合瞬间，的指针不发生偏转
C．S闭合瞬间，的指针向正刻度方向偏转
D．S闭合，电路达稳态时，的指针停留在负刻度上
4．题4图所示电路中，灯泡A与B的规格均为“0.2W，8Vw”，电源电压US=8V，则下列说法中错误的是： 。
A．S闭合后，A灯逐渐变暗直至熄灭，B灯逐渐变亮
B．S闭合后，B灯的初始功率为0.1W
C．S断开后，A灯的初始功率为0.2W 《电子电工专业综合理论》试卷 第 2 页 （共 21 页） D．S断开后，A灯突然变亮，然后逐渐变暗直至熄灭
