水景施工方案

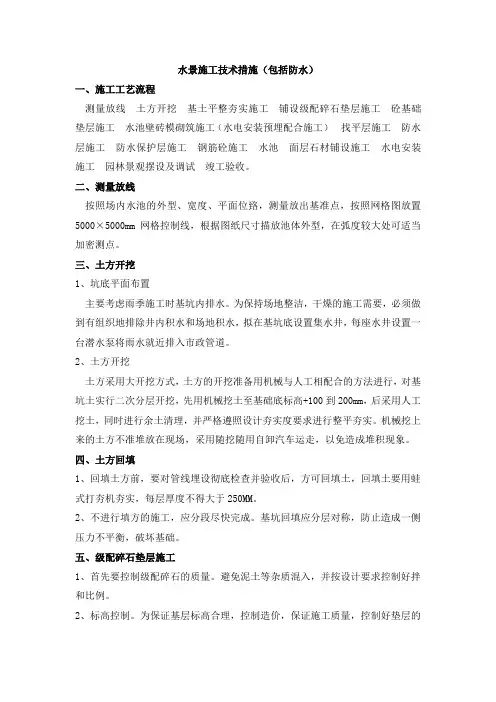

水景施工技术措施（包括防水）

一、施工工艺流程

测量放线土方开挖基土平整夯实施工铺设级配碎石垫层施工砼基础垫层施工水池壁砖模砌筑施工（水电安装预埋配合施工）找平层施工防水层施工防水保护层施工钢筋砼施工水池面层石材铺设施工水电安装施工园林景观摆设及调试竣工验收。

二、测量放线

按照场内水池的外型、宽度、平面位臵，测量放出基准点，按照网格图放置5000×5000mm网格控制线，根据图纸尺寸描放池体外型，在弧度较大处可适当加密测点。

三、土方开挖

1、坑底平面布置

主要考虑雨季施工时基坑内排水。为保持场地整洁，干燥的施工需要，必须做到有组织地排除井内积水和场地积水，拟在基坑底设置集水井，每座水井设置一台潜水泵将雨水就近排入市政管道。

2、土方开挖

土方采用大开挖方式，土方的开挖准备用机械与人工相配合的方法进行，对基坑土实行二次分层开挖，先用机械挖土至基础底标高+100到200mm，后采用人工挖土，同时进行余土清理，并严格遵照设计夯实度要求进行整平夯实。机械挖上来的土方不准堆放在现场，采用随挖随用自卸汽车运走，以免造成堆积现象。

四、土方回填

1、回填土方前，要对管线埋设彻底检查并验收后，方可回填土，回填土要用蛙式打夯机夯实，每层厚度不得大于250MM。

2、不进行填方的施工，应分段尽快完成。基坑回填应分层对称，防止造成一侧压力不平衡，破坏基础。

五、级配碎石垫层施工

1、首先要控制级配碎石的质量。避免泥土等杂质混入，并按设计要求控制好拌和比例。

2、标高控制。为保证基层标高合理，控制造价，保证施工质量，控制好垫层的厚度很重要。在回填时先在场地内设控制点，并注意对控制点的保护。回填时其虚铺度应有所控制，以便在夯实后能达到要求。

3、碎石垫层的铺设。碎石垫层的碎石一定要按比例使用机械搅拌均匀，使其达到最佳级配能充分压实，实行分层铺摊分层震压，压实度要求大于90%

六、砼基础垫层施工

1、砼浇筑前严格控制基础级配碎石垫层的高度，严禁出现用砼来找平现象，使其砼达到厚度一致提高整体性能避免局部下沉。

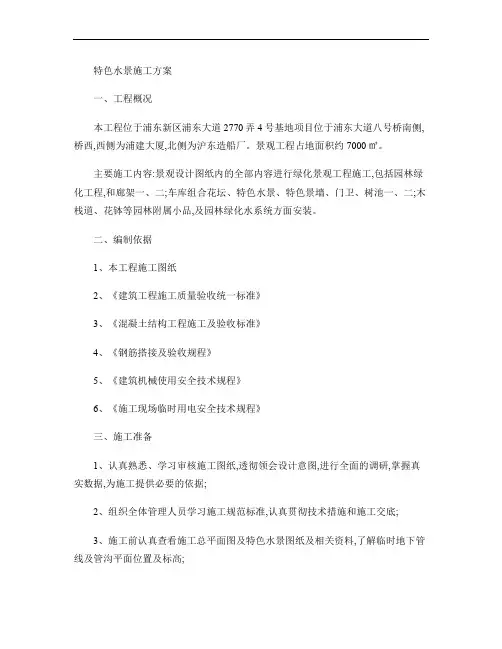

特色水景施工方案

一、工程概况

本工程位于浦东新区浦东大道2770弄4号基地项目位于浦东大道八号桥南侧,桥西,西侧为浦建大厦,北侧为沪东造船厂。景观工程占地面积约7000㎡。

主要施工内容:景观设计图纸内的全部内容进行绿化景观工程施工,包括园林绿化工程,和廊架一、二;车库组合花坛、特色水景、特色景墙、门卫、树池一、二;木栈道、花钵等园林附属小品,及园林绿化水系统方面安装。

二、编制依据

1、本工程施工图纸

2、《建筑工程施工质量验收统一标准》

3、《混凝土结构工程施工及验收标准》

4、《钢筋搭接及验收规程》

5、《建筑机械使用安全技术规程》

6、《施工现场临时用电安全技术规程》

三、施工准备

1、认真熟悉、学习审核施工图纸,透彻领会设计意图,进行全面的调研,掌握真实数据,为施工提供必要的依据;

2、组织全体管理人员学习施工规范标准,认真贯彻技术措施和施工交底;

3、施工前认真查看施工总平面图及特色水景图纸及相关资料,了解临时地下管线及管沟平面位置及标高;

4、施工材料进场,按指定位置码放整齐,材料需架空距地不小于30cm。主要材料有:碎石、钢筋、砂浆、防水涂料、不锈钢水槽、花岗石盖板等;

5、安全领导小组针对安全规章制度,落实责任,并祖师定期和非定期检查,对所有进场职工100%安全交底,明确安全重要性。

四、施工工序

1、-0.500m以下工程

(1素土夯实

(2100厚碎石垫层

(3100厚C15混凝土垫层

(4200厚C25P6钢筋混凝土

(510厚1:2水泥砂浆抹平

(6911氨聚酯防水涂料两遍

(720厚胶泥粘结

(830*30*8厚蓝色玻璃马赛克

2、-0.500m以上工程

(1204厚MU10砖砌墙

(2钢筋混凝土柱

(310厚1:2水泥砂浆抹平

(4911氨聚酯防水涂料两遍

(520厚胶泥粘结

(6600*450*25厚荔枝面黄锈石;50厚页岩贴面;700*390*50花岗石盖板;30*30*8厚蓝色玻璃马赛克;500*450*25厚荔枝面黄锈石;500*230*25厚黄锈石荔枝面;400*100*25厚荔枝面黄锈石花岗岩;400*300*80厚黄锈石两面光面。

投标文件

（技术标）

工程名称:

投标人名称:（公章）

法定代表人: (签字或盖章)

日 期:2010年12月7日

目 录

（1）安装施工方案

a. 施工组织计划、安装技术方案及检验标准

b. 现场基础、管道施工的技术指导服务

c. 项目负责人和工程技术管理人员的配置及资格、业绩证明材料

d. 施工质量目标、预计工期及相应的保证措施和手段，安全生产、文明施工、环境保护等承诺

e. 投标人及景观施工方在配合方面的分工范围与职责

f. 成品保护方案（措施）

（2）投标产品详细介绍

a、主要材料、五金配件及安装附件的产品特点、生产加工工艺流程及工艺要点；

b、各项技术性能指标（要求相关检验报告数据）、技术优势

（3）保修服务承诺

a、质量保证期限、保修服务的内容、措施及维修响应时间承诺

b、提供维保单位的详细介绍，包括资质资格、技术力量、工作业绩

c、质保期满后的维保服务及费用承诺。

（4）其他凭证：已付投标保证金凭证

室外工程

安

装

施

工

方

案

编制日期：2011-12-7

第一章 编制说明、工程概况

1.编制说明

本施工组织设计方案依照编制原则，及施工验收规范，以以下文件为编制依据

1.1施工招标文件

1.2方案施工图

1.3主要规程规范

1.3.1建筑给水排水设计规范 GBJ15-88

1.3.2给排水工程结构设计规范 GBJ69-84

1.3.3给排水管道施工及验收规范 GB50268-97

1.3.4《电气装置安装工程 盘、柜及二次回路结线施工及验收规范》 GB50171-1992

1.3.5《电气装置安装工程 低压电器施工及验收规范》 GB50254-1996

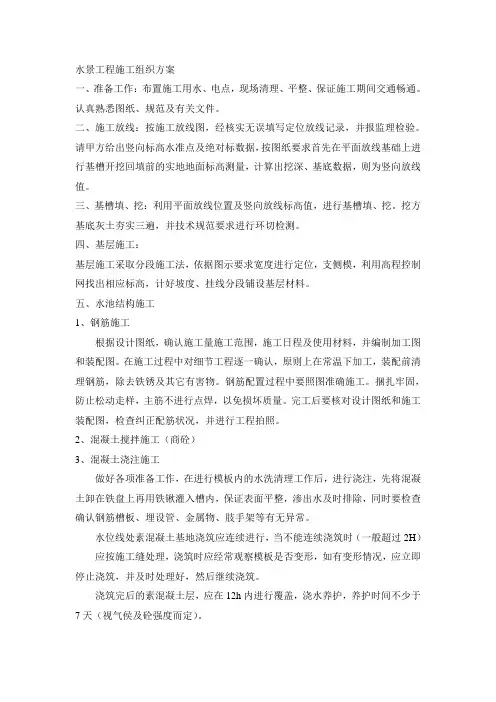

水景工程施工组织方案

一、准备工作：布置施工用水、电点，现场清理、平整、保证施工期间交通畅通。认真熟悉图纸、规范及有关文件。

二、施工放线：按施工放线图，经核实无误填写定位放线记录，并报监理检验。请甲方给出竖向标高水准点及绝对标数据，按图纸要求首先在平面放线基础上进行基槽开挖回填前的实地地面标高测量，计算出挖深、基底数据，则为竖向放线值。

三、基槽填、挖：利用平面放线位置及竖向放线标高值，进行基槽填、挖。挖方基底灰土夯实三遍，并技术规范要求进行环切检测。

四、基层施工：

基层施工采取分段施工法，依据图示要求宽度进行定位，支侧模，利用高程控制网找出相应标高，计好坡度、挂线分段铺设基层材料。

五、水池结构施工

1、钢筋施工

根据设计图纸，确认施工量施工范围，施工日程及使用材料，并编制加工图和装配图。在施工过程中对细节工程逐一确认，原则上在常温下加工，装配前清理钢筋，除去铁锈及其它有害物。钢筋配置过程中要照图准确施工。捆扎牢固，防止松动走样，主筋不进行点焊，以免损坏质量。完工后要核对设计图纸和施工装配图，检查纠正配筋状况，并进行工程拍照。

2、混凝土搅拌施工（商砼）

3、混凝土浇注施工

做好各项准备工作，在进行模板内的水洗清理工作后，进行浇注，先将混凝土卸在铁盘上再用铁锹灌入槽内，保证表面平整，渗出水及时排除，同时要检查确认钢筋槽板、埋设管、金属物、肢手架等有无异常。

水位线处素混凝土基地浇筑应连续进行，当不能连续浇筑时（一般超过2H）

应按施工缝处理，浇筑时应经常观察模板是否变形，如有变形情况，应立即停止浇筑，并及时处理好，然后继续浇筑。

浇筑完后的素混凝土层，应在12h内进行覆盖，浇水养护，养护时间不少于7天（视气侯及砼强度而定）。 池底部分中砂找平层所用砂料应过筛并铺设均匀。

六、SBS防水层施工：

①施工流程

材料准备→技术准备→基层处理（报验）→涂布底油→细部处理（报验）→卷材试铺→铺贴卷材（报验）→保护层（报验）→质量检验（报验）→成品保护
