钢框架结构课程设计

钢屋架设计任务书

一、题目： 24m跨梯形钢屋架设计。

二、设计资料

一单层单跨厂房，高为15m，跨度24m，纵向柱距6m，车间长度72m。采用梯形钢屋架和1.5m×6m预应力混凝土大型屋面板（屋面板采用三点焊），屋架简支在钢筋混凝土柱上，上柱截面尺寸为400×400 mm2，混凝土强度等级为C30，屋面坡度为 10:1i。厂房内设有一台起重量为30ｔ的中级工作制桥式吊车，钢屋架设计不考虑地震设防。地区计算温度高于-20℃，无侵蚀性介质。

注：屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用下杆件的内力）如附图所示。屋架采用的钢材、焊条为：学号为单号的同学用Q235钢，焊条为E43型；双号的同学用Q345钢，焊条为E50型。

三、荷载取值

1. 屋面各构造层的荷载标准值：

三毡四油（上铺绿豆砂）防水层 0.4 KN/m2

水泥砂浆找平层 0.4 KN/m2

保温层 KN/m2 (依学号按附表取)

一毡二油隔气层 0.05 KN/m2

水泥砂浆找平层 0.3 KN/m2

预应力混凝土屋面板（包括嵌缝自重） 1.5 KN/m2

屋架及支撑自重：按经验公式q=（0.12+0.011L）KN/m2，L为屋架跨度。

2. 屋面活荷载： 施工活荷载标准值为0.7 KN/m2，

雪荷载的基本雪压标准值为S0=0.35 KN/m2，

（施工活荷载与雪荷载不同时考虑，而是取两者的较大值）

积灰荷载根据不同学号按附表取 KN/m2。

四、设计内容

（一）完成计算书一份(应有封面和目录), 计算书须用钢笔或黑色签字笔书写，文图配合（插图应用铅笔按一定比例绘制）。计算书内容包括： 1. 选择钢材、焊接方法及焊条型号

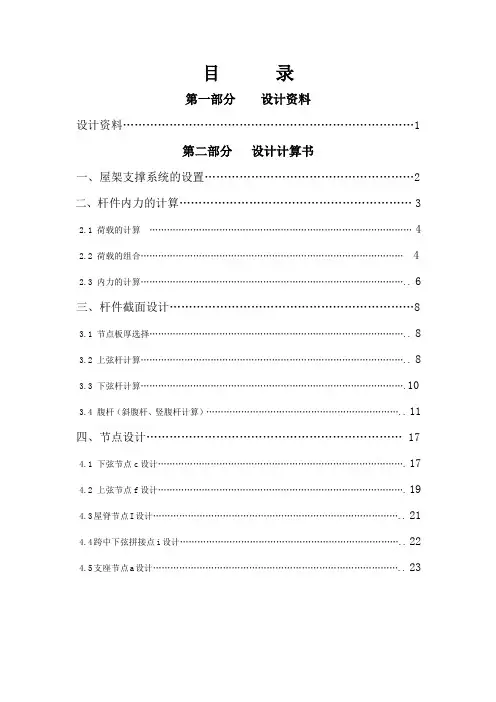

目 录

第一部分 设计资料

设计资料…………………………………………………………………1

第二部分 设计计算书

一、屋架支撑系统的设置………………………………………………2

二、杆件内力的计算……………………………………………………

3

2.1 荷载的计算 ……………………………………………………………………………… 4

2.2 荷载的组合……………………………………………………………………………… 4

2.3 内力的计算……………………………………………………………………………….. 6

三、杆件截面设计………………………………………………………8

3.1 节点板厚选择…………………………………………………………………………….. 8

3.2 上弦杆计算……………………………………………………………………………….. 8

3.3 下弦杆计算……………………………………………………………………………….10

3.4 腹杆（斜腹杆、竖腹杆计算）………………………………………………………….. 11

四、节点设计………………………………………………………… 17

4.1 下弦节点c设计…………………………………………………………………………. 17

4.2 上弦节点f设计…………………………………………………………………………. 19

4.3屋脊节点I设计………………………………………………………………………….. 21

4.4跨中下弦拼接点i设计………………………………………………………………….. 22

4.5支座节点a设计………………………………………………………………………….. 23

第三部分 附录（程序计算）

未知驱动探索，专注成就专业

1

钢结构课程设计

一、设计背景

钢结构是一种使用钢材构成的结构体系，具有高强度、重量轻、稳定可靠等特点，广泛应用于建筑物、桥梁、塔楼等工程项目中。钢结构设计是一个综合性的课程，需要学生掌握基本的结构力学知识和设计方法，能够独立完成一个钢结构项目的设计。

二、设计目标

本次设计的目标是让学生通过实际项目的设计来加深对钢结构原理和设计过程的理解，提高学生的设计能力和实践能力。具体的设计目标包括：

1. 熟悉钢结构的基本原理和设计规范；

2. 掌握结构分析和设计的基本方法；

3. 能够应用软件进行结构分析和设计；

4. 能够合理选取材料和构件，进行结构计算和验算。

三、设计内容

本次设计的内容为一个多层钢结构厂房的设计。设计要求如下：

1. 设计一个4层钢结构厂房，地面面积为1000平方米，层高为5米； 未知驱动探索，专注成就专业

2

2. 结构采用钢柱和钢梁作为主要构件，楼板采用钢混凝土板；

3. 设计要考虑地震力、风力和荷载等因素，确保结构的安全可靠；

4. 进行结构的静力分析和动力分析，以确保结构的抗震性能；

5. 确定钢结构的材料和构件规格，进行结构计算和验算。

四、设计步骤

本次设计按照以下步骤进行：

1. 确定设计参数和设计规范，包括结构的荷载标准、设计等级等；

2. 绘制建筑平面图和剖面图，确定建筑物的结构形式和尺寸；

3. 进行结构的受力分析，包括静力分析和动力分析；

4. 选取合适的材料和构件，确定其规格和数量；

5. 进行结构的计算和验算，包括钢柱、钢梁、楼板等的强度、稳定性和抗震性能；

6. 编制设计报告，包括结构的设计计算过程和结果。

五、设计工具

本次设计使用以下工具进行：

1. AutoCAD：用于绘制建筑平面图和剖面图； 未知驱动探索，专注成就专业

3

2. SAP2000：用于进行结构的受力分析和计算；

3. Excel：用于进行结构的计算和验算。

《钢结构基本原理》课程设计计算书

题 目：钢框架主梁设计

1

一、设计任务

某多层图书馆二楼楼面结构布置图如图，结构采用横向框架承重，楼面活荷载标准值5KN/m2，楼面板为150mm厚单向实心钢筋混凝土板，荷载传力途径为：楼面板－次梁－主梁－柱－基础。设计中仅考虑竖向荷载和活载作用。框架梁按连续梁计算。

图2 框架柱截面图图1 结构平面布置图3054030500CL-1CL-1CL-1CL-1CL-1CL-1CL-1CL-1CL-1CL-1CL-1CL-1LL-1LL-1LL-1LL-1LL-1LL-1LL-1LL-1LL-1LL-1LL-1LL-1LL-1LL-1LL-1LL-1KL-1KL-1KL-1KL-1KL-1KL-1KL-1KL-1KL-1KL-1KL-1KL-1KL-1KL-1KL-154321ABCD9000900090009000900090009000450045004500450045004500

（1）设计次梁截面CL-1。

（2）设计框架主梁截面KL-1。

（3）设计框架主梁短梁段与框架柱连接节点，要求采用焊缝连接，短梁段长度一般为0.9～1.2m。

（4）设计框架主梁短梁段与梁体工地拼接节点，要求采用高强螺栓连接。

（5）绘制主梁与柱连接节点详图，短梁段及梁体连接节点详图，短梁段与梁体制作详图，KL-1钢材用量表，设计说明(1#图纸一张)。

（6）计算说明书，包括构件截面尺寸估算、荷载计算、内力组合、主次梁截面设计、主次梁强度、刚度、整体稳定、局部稳定验算。

2

二、次梁的设计

2.1楼板荷载的估计

混凝土自重：25KN/m3 厚150mm 23/75.3/2515.0mKNmKNm

地砖面层：10mm厚地砖

3mm厚水泥胶结合层

20mm厚水泥砂浆找平层

底粉刷层：15mm厚白灰砂浆17KN/m3 23/255.0/17015.0mKNmKNm
