13.4探究串、并联电路中的电流练习题一．选择题（共11小题）1．（2015•益阳）如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（）A．I1B．I2C．I3D．I1+I2+I32．（2014•龙岩）将灯L1、L2串联在某电路中，发现灯L2比灯L1亮很多，下列说法正确的是（）A．通过L2的电流比L1大B．通过L2的电流比L1小C．通过两灯的电流一样大D．无法比较通过两灯的电流大小3．（2015•湖州）连接如图所示电路，研究串联电路中电流的特点．实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．电流表的缘故B．灯泡L1和L2的电阻不同C．导线有电阻 D．灯泡L1和L2在电路中的位置4．（2015•泰兴市校级模拟）三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流（）A．灯L1最大B．灯L2最大C．灯L3最大D．一样大5．（2016•集美区模拟）关于如图所示的电路，下列说法中正确的是（）A．断开电键S，通过L2的电流比通过L1的电流大B．断开电键S，通过L1的电流与通过L2的电流一样大C．闭合电键S，灯L1、L2都会发光D．闭合电键S，灯L1不会发光6．（2013•贺州）如图所示，在探究“串联电路的电流关系”时，小明用电流表分别测出a、b、c三处的电流为I a=0.2A、I b=0.2A、I c=0.2A．记录数据后，他下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值7．（2015•陕西）如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小8．（2015•娄底）如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为I A、I B、I C．关于它们之间大小关系，正确的是（）A．I A=I B=I C B．I A=I B+I C C．I A＞I B=I C D．I A＜I B＜I C9．（2015•陕西二模）如图所示的电路中，三只电流表测量电流值的关系，可用数学表达式表示，其中正确的是（）A．I1+I2=I3B．I1﹣I2=I3C．I1＞I2＞I3D．I1=I2=I310．（2015•南开区一模）如图是某同学在一次实验探究中所连接的电路．开关S1、S2都闭合时，电流表的示数是1.2A，S2断开时，电流表的示数变化了0.5A．下列判断正确的是（）A．通过L1的电流为1.2A B．通过L1的电流为0.5AC．通过L2的电流为0.5A D．通过L2的电流为0.7A11．（2015秋•深圳校级期中）如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（）A．0.44A 2.2A B．0.44A 1.76AC．0.76A 0.44A D．0.44A 2.64A二．填空题（共6小题）12．（2015•余庆县模拟）如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是A，L2中的电流是A．13．（2014•娄底）“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”．路口的这些交通指示灯是的（选填“串联”或“并联”）．有时红灯快结束时黄灯也同时亮了，此时电路中的总电流（选填“变大”、“不变”或“变小”）．14．（2011秋•吴江市校级期末）如图所示的电路中，当闭合开关S时，电流表A1，A2，A3的示数分别是1.8A、0.9A、0.5A，则通过灯泡L1、L2和L3的电流分别是A、A和A．15．（2015秋•东明县期中）如图所示的电路，电流表A的示数是1.5A电流表A1的示数是0.8A，则流过灯泡L1的电流是A，L2的电流是A．16．（2011秋•蕲春县校级期末）如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24A，则通过灯L1的电流是A，通过灯L2的电流是A；当S1和S2都闭合时，电流表的示数为0.56A，则此时通过灯L1电流为A，通过灯L2的电流为A．17．（2015秋•民勤县期末）如图甲电路，当开关s闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过（选填“电源”、“L1”或“L2”）的电流，通过L2的电流应为A．三．实验探究题（共1小题）18．（2016•河南）小海和小梅一起做“探究并联电路中电流的规律”实验．（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是（选填“A”“B”或“C”）处的电流．（2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导钱上画“×”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是（选填“A”“B”或“C”）处的电流．（3）测出A、B、C三处的电流如表所示，由此得出初步结论：（只写表达操作方法是：．位置 A B C电流/A 0.30 0.24 0.54电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在图丙中的虚线框中画出电路图．四．解答题（共5小题）19．（2015•衢州）甲为探究并联电路电流规律的实验电路图．（1）若要测量干路电流，则电流表应串联在甲图中的处（选填“A”、“B”或“C”）（2）若要测量A处的电流，在连接电路闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合开关，发现指针又偏向图乙位置，其原因是．位置 A B C电流（A）0.18 0.18 0.36并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，这个实验在设计方案上还存在的不足之处是：．（写出一条）20．（2015•响水县一模）在“探究并联电路中电流特点”的实验中，某同学连接了如图所示的电路：（1）该同学连接电路时开关应．（2）该同学连好电路后闭合开关，观察到灯泡不发光，其原因是．（3）随后该同学在原电路上只改动了一根导线便完成了实验．请你在图中改动的一根导线上画“×”，并用笔线代替导线画出正确的电路，使两只电流表分别测干路和支路的电流．（4）排除故障后闭合开关，电流表A1和A2的示数如图所示，则通过L2的电流为A．21．（2015•沛县校级模拟）在探究“并联电路中电流的关系”时，实验电路图如图所示．以下是一份实验探究报告，请你填全其中空白项目并回答相关问题：提出问题：并联电路干路电流与各支路电流有什么关系？猜想假设：．设计实验：（1）实验器材有：、开关一个、若干导线、的小灯泡若干、一个电流表（2）小利连好如图所示的电路后，闭合开关进行试触，发现电流表指针反偏．导致这一现象发生的错误操作可能是：．小利检查后重新连接电路，闭合开关，用电流表分别测出A、B、C三处的电流，并将数据记录在表格中，下一步的操作应该是：A．改变电流表的量程或换电流表再测几次B．换用不同规格的小灯泡，再测出几组电流值C．整理器材，结束实验D．分析数据，得出结论A处的电流I A/A B处的电流I B/A C处的电流I C/A 第一次测量0.10 0.12 0.22第二次测量0.15 0.18 0.33第三次测量0.20 0.24 0.48并联电路干路中的电流等于；由此可以判断，你的猜想是（选填”或“不正确”）的．（4）小和同学通过实验，得到了如下数据，他由此得出结论：并联电路中各个支路的电流相等．其不足之处是：．A处的电流I A/A B处的电流I B/A C处的电流I C/A0.4 0.4 0.822．（2014秋•林甸县期末）如图所示，闭合开关后安培表A1、A2、A3的示数分别为I1=1A、I2=0.5A、I3=0.3A．问：（1）A 1、A2、A3分别测谁的电流？（2）灯L1、L2的电流之比是多少？23．（2015秋•永定区期中）如图所示，闭合开关S，如果A1示数为0.5A，A2示数为0.4A，A3示数为0.7A，则通过灯L1、L2、L3的电流为多少A？13.4探究串、并联电路中的电流练习题参考答案与试题解析一．选择题（共11小题）1．（2015•益阳）如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（）A．I1B．I2C．I3D．I1+I2+I3【解答】解：已知电阻R1、R2、R3串联接入电路，根据串联电路中电流特点，各处电流相等，因为I1＞I2＞I3，所以此部分电路中允许通过的最大电流是I3．故选C．2．（2014•龙岩）将灯L1、L2串联在某电路中，发现灯L2比灯L1亮很多，下列说法正确的是（）A．通过L2的电流比L1大B．通过L2的电流比L1小C．通过两灯的电流一样大D．无法比较通过两灯的电流大小【解答】解：因串联电路中各处的电流相等，所以，通过两灯泡的电流相等，与两灯泡的亮暗没有关系，故C正确，ABD不正确．故选C．3．（2015•湖州）连接如图所示电路，研究串联电路中电流的特点．实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．电流表的缘故B．灯泡L1和L2的电阻不同C．导线有电阻 D．灯泡L1和L2在电路中的位置【解答】解：由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流相等；而实验时电流表甲和乙的示数分别为0.18安和0.16安，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调整．故选：A．4．（2015•泰兴市校级模拟）三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流（）A．灯L1最大B．灯L2最大C．灯L3最大D．一样大【解答】解：三只小灯炮L1、L2、L3串联在电路中，通过它们的电流相等．故选D．5．（2016•集美区模拟）关于如图所示的电路，下列说法中正确的是（）A．断开电键S，通过L2的电流比通过L1的电流大B．断开电键S，通过L1的电流与通过L2的电流一样大C．闭合电键S，灯L1、L2都会发光D．闭合电键S，灯L1不会发光【解答】解：（1）由图可知，断开电键S，灯L1、L2串联，串联电路中电流处处相等，因此通过L1的电流与通过L2的电流一样大，故A错误，B正确；（2）闭合电键S，灯泡L2被短路，故灯L1会发光，L2不会发光，故CD错误．故选B．6．（2013•贺州）如图所示，在探究“串联电路的电流关系”时，小明用电流表分别测出a、b、c三处的电流为I a=0.2A、I b=0.2A、I c=0.2A．记录数据后，他下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值【解答】解：实验测出了一组实验数据，一次测量具有偶然性，不能得出普遍规律，为了得出普遍规律，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后分析实验数据，从而得出实验结论，故C正确，ABD错误．故选C．7．（2015•陕西）如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小【解答】解：A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；B、A1、L2在同一支路上，所以A1是测L2电流，故B错误；C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确．故选：D．8．（2015•娄底）如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为I A、I B、I C．关于它们之间大小关系，正确的是（）A．I A=I B=I C B．I A=I B+I C C．I A＞I B=I C D．I A＜I B＜I C【解答】解：由图可知，为并联电路，A点在干路上，B、C两点在两条支路；并联电路电流的特点是：干路电流等于各支路电流之和，因此有I A=I B+I C；两个灯的阻值不相等，因此I B≠I C．故选B．9．（2015•陕西二模）如图所示的电路中，三只电流表测量电流值的关系，可用数学表达式表示，其中正确的是（）A．I1+I2=I3B．I1﹣I2=I3C．I1＞I2＞I3D．I1=I2=I3【解答】解：根据电路图可知，电流表A1测量干路电流，电流表A2测量L2、L3的电流，电流表A3测量L3的电流；因为并联电路中干路电流等于各支路电流之和，所以I1＞I2＞I3．故选C．10．（2015•南开区一模）如图是某同学在一次实验探究中所连接的电路．开关S1、S2都闭合时，电流表的示数是1.2A，S2断开时，电流表的示数变化了0.5A．下列判断正确的是（）A．通过L1的电流为1.2A B．通过L1的电流为0.5AC．通过L2的电流为0.5A D．通过L2的电流为0.7A【解答】解：开关S1、S2都闭合时，电路为灯L1与L2并联，电流表测干路电流；示数是1.2A，即总电流为I=1.2A，故I1+I2=1.2A；S2断开时，电路变成只有支路L1，电流表的示数变化了0.5A；即支路L2的电流为I2=0.5A；则支路L1电流为：I1=I﹣I2=1.2A﹣0.5A=0.7A．故ABD错误，C正确．故选C．11．（2015秋•深圳校级期中）如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（）A．0.44A 2.2A B．0.44A 1.76AC．0.76A 0.44A D．0.44A 2.64A【解答】解：（1）经分析可知，电流表A选择的量程是0～3A，分度值为0.1A，所以电流表A的示数为I=2.2A，即干路电流为2.2A；电流表A1选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I1=0.44A，即通过灯L1的电流为0.44A；（2）通过灯L2的电流大小为：I2=I﹣I1=2.2A﹣0.44A=1.76A．故选B．二．填空题（共6小题）12．（2015•余庆县模拟）如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是A，L2中的电流是A．【解答】解：分析该图不难看出，两灯并联，电流表A1测的是干路电流，电流表A2测的是L2的电流，所以由于电流表A1的示数为1.6A，电流表A2的示数为0.9A，故通过L1的电流是1.6A﹣0.9A=0.7A，通过L2的电流是0.9A．故答案为：0.7；0.9；13．（2014•娄底）“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”．路口的这些交通指示灯是的（选填“串联”或“并联”）．有时红灯快结束时黄灯也同时亮了，此时电路中的总电流（选填“变大”、“不变”或“变小”）．【解答】解：根据交通信号灯工作时的常识知，红灯亮时，黄灯不亮，绿灯不亮，它们是相互不影响工作的，故是并联连接．因信号灯是并联，红灯快结束时黄灯同时亮了，相当于又增加了一条支路，故干路电流会变大．故答案为：并联；变大．14．（2011秋•吴江市校级期末）如图所示的电路中，当闭合开关S时，电流表A 1，A2，A3的示数分别是1.8A、0.9A、0.5A，则通过灯泡L1、L2和L3的电流分别是A、A和A．【解答】解：三盏灯泡的并联的，红色是灯泡L1的电流路径，绿色是L2的灯泡的电流路径，蓝色是的灯泡L3的电流路径，L1、L2和L3电流表A1测量L1、L2和L3的总电流，A2测量L2和L3的总电流，A3测量L3的总电流，所以，I3=0.5A，I2=I2+I3﹣I3=0.9A﹣0.5A=0.4A，I1=I1+I2+I3﹣I2﹣I3=1.8A﹣0.4A﹣0.5A=0.9A．故答案为：0.9；0.4；0.5．15．（2015秋•东明县期中）如图所示的电路，电流表A的示数是1.5A电流表A1的示数是0.8A，则流过灯泡L1的电流是A，L2的电流是A．【解答】解：由电路图可知，两灯泡并联，电流表A测干路电流，电流表A1测L1支路的电流，则流过灯泡L1的电流I1=0.8A，干路电流I=1.5A，∵并联电路中干路电流等于各支路电流之和，∴L2的电流：I2=I﹣I1=1.5A﹣0.8A=0.7A．故答案为：0.8；0.7．16．（2011秋•蕲春县校级期末）如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24A，则通过灯L1的电流是A，通过灯L2的电流是A；当S1和S2都闭合时，电流表的示数为0.56A，则此时通过灯L1电流为A，通过灯L2的电流为A．【解答】解：当开关S1闭合，S2断开时，两灯泡串联；由于串联电路中处处电流相等，因此通过灯L1的电流和通过灯L2的电流都为0.24A；当S1和S2都闭合时，灯泡L2被短路，则通过灯L2的电流为0；电流表测量通过灯L1的电流，因此通过灯L1电流为0.56A．故答案为：0.24；0.24；0.56；0．17．（2015秋•民勤县期末）如图甲电路，当开关s闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过（选填“电源”、“L1”或“L2”）的电流，通过L2的电流应为A．【解答】解：由电路图可知，两灯泡并联，电流表a测L1支路的电流，电流表b测干路电流，∵并联电路中干路电流等于各支路电流之和，且b电流表指针的偏转角小于a电流表指针的偏转角，∴b电流表的量程为0～3A，分度值为0.1A，示数为1.2A；a电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，通过L2的电流应为I2=I﹣I1=1.2A﹣0.3A=0.9A．答案：L1；0.9．三．实验探究题（共1小题）18．（2016•河南）小海和小梅一起做“探究并联电路中电流的规律”实验．（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是（选填“A”“B”或“C”）处的电流．（2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导钱上画“×”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是（选填“A”“B”或“C”）处的电流．（3）测出A、B、C三处的电流如表所示，由此得出初步结论：（只写表达应当进行多次实验．操作方法是：．位置 A B C电流/A 0.30.240.54电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在图丙中的虚线框中画出电路图．【解答】解：（1）电流表在干路上测量赶路的电流，即C点的电流；（2）让电流表测量另一处的电流，也就是测量支路的电流，左图测量的是A点的电流，右图测量的是B点的电流，电路连接如图所示：（3）并联电路中，干路电流等于各支路电流的和，即I C=I A+I B，为得出普遍结论，实验时应采用不同规格的灯泡进行多次实验；（4）在不更换电流表位置的情况下，在支路上各接一个开关即可完成实验要求即，电路如图所示：故答案为：（1）C；（2）电路连接如上图：A或B；（3）I C=I A+I B；换上规格不同的灯泡多次实验；（4）电路图如上图所示：四．解答题（共5小题）19．（2015•衢州）甲为探究并联电路电流规律的实验电路图．（1）若要测量干路电流，则电流表应串联在甲图中的 处（选填“A ”、“B ”或“C ”）（2）若要测量A 处的电流，在连接电路闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合开关，发现指针又偏向图乙位置，其原因是 ． 位置 A BC电流（A ） 0.18 0.18 0.36A 、B 、C 三处的电流值如上表，由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，这个实验在设计方案上还存在的不足之处是： ．（写出一条）【解答】解： （1）电流表测电流时，应与被测电路串联；要测量并联电路中干路的电流，图中A 、B 、C 三点中C 点在干路上，AB 两点都在支路上，因此将C 点断开接入电流表．（2）由图乙所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的．（3）由表中实验数据可知，两支路电流相等，说明所选灯泡规格相同；只有一组实验数据，只进行了一次实验，实验次数太少，得出的结论不具有普遍性； 故答案为：（1）C ；（2）电流表正负接线柱接反；（3）选两个规格相同的小灯泡太特殊；只测量了一次就得出结论不具有普遍性．20．（2015•响水县一模）在“探究并联电路中电流特点”的实验中，某同学连接了如图所示的电路：（1）该同学连接电路时开关应 ．（2）该同学连好电路后闭合开关，观察到灯泡 不发光，其原因是 ．（3）随后该同学在原电路上只改动了一根导线便完成了实验．请你在图中改动的一根导线上画“×”，并用笔线代替导线画出正确的电路，使两只电流表分别测干路和支路的电流．（4）排除故障后闭合开关，电流表A 1和A 2的示数如图所示，则通过L 2的电流为 A ．【解答】解：（1）该同学连接电路时开关应断开．（2）电流表内阻很小，相当于一根导线，由电路图可知，电流表A1与灯L1并联，灯L1被短路，因此闭合开关后，灯L1不亮．（3）两只电流表分别测干路和支路的电流，电路图如图所示．（4）由电路图可知，电流表A1测干路电流，电流表A2测通过灯L1的电流，电流表量程是0～3A，由图示电流表可知，电流表分度值是0.1A，电流表A1示数I A1=1A，电流表A2的量程是0～0.6A，分度值是0.02A，电流表A2的示数I A2=0.48A，通过L2的电流I2=I A1﹣I A2=1A﹣0.48A=0.52A；故答案为：（1）断开；（2）L1；L1被短路；（3）电路图如图所示；（4）0.52．21．（2015•沛县校级模拟）在探究“并联电路中电流的关系”时，实验电路图如图所示．以下是一份实验探究报告，请你填全其中空白项目并回答相关问题：提出问题：并联电路干路电流与各支路电流有什么关系？猜想假设：．设计实验：（1）实验器材有：、开关一个、若干导线、的小灯泡若干、一个电流表（2）小利连好如图所示的电路后，闭合开关进行试触，发现电流表指针反偏．导致这一现象发生的错误操作可能是：．小利检查后重新连接电路，闭合开关，用电流表分别测出A、B、C三处的电流，并将数据记录在表格中，下一步的操作应该是：A．改变电流表的量程或换电流表再测几次B．换用不同规格的小灯泡，再测出几组电流值C．整理器材，结束实验D．分析数据，得出结论（3）通过对下面数据的分析，可以得出结论：A处的电流I A/A B处的电流I B/A C处的电流I C/A 第一次测量0.10 0.12 0.22第二次测量0.15 0.18 0.33第三次测量0.20 0.24 0.48并联电路干路中的电流等于；由此可以判断，你的猜想是（选填”或“不正确”）的．（4）小和同学通过实验，得到了如下数据，他由此得出结论：并联电路中各个支路的电流相等．其不足之处是：．A处的电流I A/A B处的电流I B/A C处的电流I C/A0.4 0.4 0.8【解答】解：可以猜想：并联电路中，干路电流等于各支路电流之和；（1）探究并联电路电流规律实验，需要的实验器材有：电源、开关一个、若干导线、规格不同的小灯泡若干、一个电流表．（2）电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；完成一次实验后，为得出普遍结论，应换用不同规格的器材进行多次实验，故选B．（3）由表中实验数据可知：I C=I A+I B，由此可知，在并联电路中，干路电流等于各支路电流之和，由此可以判断，你的猜想是正确的；（4）由表中实验数据可知，两支路电流相等，实验所使用的灯泡规格相同，且只进行了一次实验，这样得出的实验结论不具有普遍性．故答案为：并联电路中，干路电流等于支路电流之和；（1）电源；规格不同；（2）电流表正负接线柱接反了；B；（3）各支路电流之和；正确；（4）使用相同规格的器材进行实验且只进行了一次实验，实验结论不具有普遍性．22．（2014秋•林甸县期末）如图所示，闭合开关后安培表A1、A2、A3的示数分别为I1=1A、I2=0.5A、I3=0.3A．问：（1）A1、A2、A3分别测谁的电流？（2）灯L1、L2的电流之比是多少？【解答】解：（1）由图知，三盏灯泡并联，A1测通过三盏灯的电流和，A2测通过L3和L2的电流，A3测通过L3的电流；（2）根据I1=1A、I2=0.5A、A1测通过三盏灯的电流和，A2测通过L3和L2的电流，可知，灯L1的电流I L1=I1﹣I2=1A﹣0.5A=0.5A，L2的电流I L2=I2﹣I3=0.5A﹣0.3A=0.2A．则L1、L2的电流之比==．答：（1）A1测通过三盏灯的电流和，A2测通过L3和L2的电流，A3测通过L3的电流；（2）灯L1、L2的电流之比是5：2．23．（2015秋•永定区期中）如图所示，闭合开关S，如果A1示数为0.5A，A2示数为0.4A，A3示数为0.7A，则通过灯L1、L2、L3的电流为多少A？【解答】解：（1）分析电路结构，画出等效电路图如图所示；（2）由并联电路的电流特点知：I L2+I L3=I A1=0.5A ①，I L1+I L2=I A2=0.4A ②，I L1+I L2+I L3=I A3=0.7A ③，由①②③解得：I L1=0.2A，I L2=0.2A，I L3=0.3A；答：通过灯L1的电流是0.2A，通过灯L2的电流是0.2A，通过灯L3的电流是0.3A．。

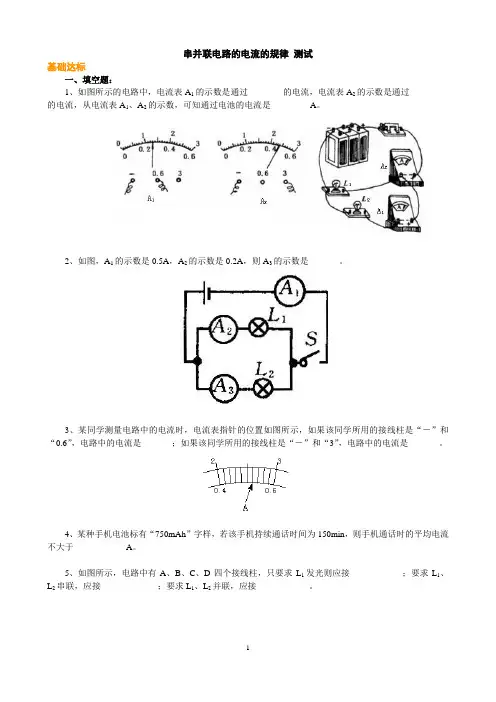

串并联电路的电流的规律测试基础达标一、填空题：1、如图所示的电路中，电流表A1的示数是通过________的电流，电流表A2的示数是通过_________的电流，从电流表A1、A2的示数，可知通过电池的电流是_________A。

2、如图，A1的示数是0.5A，A2的示数是0.2A，则A3的示数是_______。

3、某同学测量电路中的电流时，电流表指针的位置如图所示，如果该同学所用的接线柱是“－”和“0.6”，电路中的电流是_______；如果该同学所用的接线柱是“－”和“3”，电路中的电流是_______。

4、某种手机电池标有“750mAh”字样，若该手机持续通话时间为150min，则手机通话时的平均电流不大于____________A。

5、如图所示，电路中有A、B、C、D四个接线柱，只要求L1发光则应接____________；要求L1、L2串联，应接____________；要求L1、L2并联，应接____________。

6、如图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯_______发光，它们的连接方式是_______联；当开关S1闭合，S2、S3、S4断开时，灯_______发光，它们的连接方式是_________联；当开关S2、S3、S4闭合，S1断开时，灯__________发光，它们的连接方式是__________联；当同时闭合开关S1、S3时，灯__________发光，会出现__________现象。

二、选择题7、如图所示的电路中，若开关S闭合，灯L1、L2均不亮，某同学用一根导线去查找电路故障，当他用导线接L1两端时，两灯仍不亮；当导线连接L2两端时，L1亮、L2不亮，由此可以判断（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路8、如图所示电路，将S1和S2都闭合后，下列说法正确的是（）A．L1、L2、L3串联B．L1、L2、L3并联C．L1、L2、L3混联D．电源被短路9、如图所示，哪一个电路图中的三个灯泡是并联的？10、如图所示，要使灯L1和L2串联，则关于S1、S2、S3闭合与断开说法正确的是（）A．只需闭合S1B．只需闭合S2C．只需闭合S3D．只需闭合S1、S2、S311、串联电路中，若开关的位置变了，则它的控制作用：（）Ａ一定不改变Ｂ、一定改变C、不一定改变D、不确定12、某同学用电源、开关、导线将三个灯泡连接起来，组成如下图所示电路，下列说法中正确的是A.将开关闭合，三个灯都发光，灯L1、L2先并联，再与L3串联B.将开关闭合，三个灯都发光，灯L1、L2、L3是并联C.将开关闭合，灯L1、L2被导线直接接在两端，只有灯L3发光D.将开关闭合，灯L2、L3被导线直接接在两端，只有灯L1发光三、实验探究题13、小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表。

九年级物理：串联并联电路电流规律练习题 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN物理《探究串、并联电路中电流的规律》同步练习题一1、如上图甲所示，小强用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知I A＝0.2A，则I B＝_______，I C＝_______，他实验的结论是_______________________。

2、如图，这是探究______电路的电路图，电流表______测的是L 1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。

请在图中标出三只电流表的正、负接线柱。

3、上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。

4、有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。

5、10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（）A、0.1mAB、10mAC、0.1AD、1000mA6、三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（）A、I1＝I2B、I3＝I1＋I2C、I1＝I2＋I3D、I2＝I37、如图所示，电路中能正确测出通过灯L2的电流的是：( )8、如图所示，用电流表测干路中电流的电路图，正确的是：( )9、如图，三个电流表A 1、A2、、A3的示数分别为I1、I2、I3，它们的大小关系是：( )A、I1＝I2＝I3B、I1>I2＝I3C、I1>I2>I3D、I1> I3> I210、如图，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是：( )A、2∶3B、3∶1C、1∶2D、2∶111、如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。

第四节 科学探究:串联和并联电路的电流一、填空题：（每空3分，计48分）1、某电动机正常工作时的电流强度为15安培，则在1分钟内通过电动机的电量是库仑。

2、一根导线允许通过的最大电流是5安培，如果有2400库的电量通过此导线的横截面，则通电的时间至少是分钟。

3、0.05A=kA=mA 。

4、如图所示，要用电流表A 接在AB 间测量灯L 的电流强度，应把电流表的“+”接线柱与相连接，把“－”接线柱与 连接。

5、如图所示电流表，指针的电流位置表示，电流的示数是安培。

6、如图所示电路中两个灯泡L L 12和是联。

A 1是测量的电流强度，A 2是测的电流强度。

7、如图甲乙所示，在甲图中a 、b 、c 三点的电流强度的关系是。

在乙图中a 、b 、c 三点的电流强度的关系是。

8、两个灯泡并联，已知通过L 1的电流和干路的总电流分别是0.5A 和0.7A ，则通过L 2的电流强度是mA 。

*9、在如图所示的电路中，A 1中的电流I 1是A 3中电流强度I 3的1.5倍；A 2中的电流强度I 2=0.6A 且是A 1中电流强度I 1的2倍，则灯泡L 1中的电流是A ；灯泡L 2中的电流是 A ；灯泡L 3中的电流是A 。

二、选择题（每题6分，计42分）1、如果某蓄电池放电量一定，用蓄电池供电，输出电流是5A时，可供电150秒，若输出电流是2A时，则可持续供电A．150秒B．300秒C．375秒D．425秒2、下列关于电流强度的说法正确的是A．通过导体横截面的电量越多，导体中的电流强度越大；B．5安培表示1分钟内通过导体横截面的电量是5库仑；C．通过导体横截面的电量相同时，所用时间越短，则导体中的电流强度越大；D．0.5×103安培=0.5毫安。

3、一台电视机正常工作时的电流强度为200毫安，也就是说：A．1小时内通过电视机的电量为200库仑；B．1分40秒内通过电视机的电量为20库仑；C．1秒钟内通过电视机的电量为20库仑；D．1秒钟内通过电视机的电量为200库仑。
