组网技术方案

龙源期刊网

浅析MPLS VPN 技术组网方案

作者：崔静

来源：《中国新通信》2014年第17期

【摘要】 针对跨不同地域的企业对网络传输速度、传输数据的安全以及视频和语音传输的需要，最好的解决方案是运用基于宽带网络的MPLS—VNP技术。这种技术由于网络操作的成本比较低廉，网络又具有可伸缩性以及灵活性，同时还安全可靠，因此，正越来越受到分布地域比较广的客户的喜欢，应用的范围也越来越广。本文拟对MPLS—VPN技术组网的实现进行分析，以期能够推动这项技术的应用不断发展。

【关键词】 VPN 组网 应用

MPLS—VPN技术是一种构建于公共网络平台上的技术，它主要采用多协议标记交换，从而构建起了既有质量保证又有安全保证的客户内部网络，进而可以在客户内部之间进行数据语言以及各种图像的传输。MPLS—VPN支持网内所有的用户之间进行全互联的通信，同时不同的用户之间的网络是相互隔离的，这就使得数据传输的安全性大大增加。当前，随着宽带需求量不断增大，ATM技术已经处于停滞的发展状态。因此，基于宽带IP网络的MPLS—VPN技术正得到越来越多用户的垂青。

一、MPLS—VPN网络的组成

MPLS—VPN技术是一种采用多协议标记交换，基于宽带IP网络的技术。它的网络组成可以分为以下三个部分：

（一）CE（Customer Edge Router）用户网络边缘路由器设备。这种设备直接和服务提供商的网络进行连接，因此，它“感知”不到VNP是存在的。

（二）PE（Provider Edge Router）服务提供商边缘路由器设备。这种设备是和用户的CE相互连接的，主要的任务是负责VNP业务的接入工作，以及对VPN-IPv4路由进行处理，因此，PE设备扮演者MPLS三层VPN实现者的重要角色。

（三）P（Provider Router）服务提供商核心路由器设备。这种设备的主要作用是对数据进行快速的转发，但它不和用户网络边缘路由设备相互连接。

城域网的组网技术及解决方案

摘 要：ip城域网是在一个城市范围内提供宽带数据及多媒体业务、用于接入用户和发展增值业务的综合数据网络。随着互联网市场的发展，用户对互联网质量的要求日益提高，而互联网网络结构直接影响到互联网质量，因此，如何对原有网络进行优化，就成为提高互联网质量的关键问题所在，文章介绍了宽带ip城域网组网技术及解决方案。

关键词：带宽；组网；城域网；pos

ip城域网正逐渐成为宽带舞台的新宠。宽带运营商的ip城域网建设思路及技术方案对运营商至关重要。如何建设一个能够提供统一的多业务的网络平台，成为运营商应对当前激烈竞争的重要选择。

1 概念

1.1 宽带ip城域网

城域网在通信发展过程中扮演着重要的角色，为满足网络接入层带宽大幅度增长的需求而建立的综合业务网。ip城域网的概念是由计算机网络化而来，指介于广域网和局域网之间，在城市及郊区范围内实现信息传输与交换的一种网络。这里所说的ip城域网，是指覆盖城市范围、为全市各类用户提供宽带接入的数字通信网络。对一个城市而言，ip城域网的建设是其信息化基础设施的重要组成部分：从技术和运营模式来看，ip城域网是计算机网络和传统

电信网络的融合；从技术发展的趋势来看，ip城域网将会是传统电信体系发展的必然趋势。

1.2 带宽

“带宽”有以下两种不同的意义：①指信号具有的频带宽度。信号的带宽是指该信号所包含的各种不同频率成分所占据的频率范围。②在计算机网络中，带宽用来表示网络的通信线路所能传送数据的能力，因此，网络带宽表示在单位时间内从网络中的某一点到另一点所能通过的“最高数据率”。

在网络中有两种不同的速率：信号（即电磁波）在传输媒体上的传播速率（m/s或km/s）；计算机向网络发送比特的速率（bit/s）。

总厂分厂组网方案

分厂需要访问总厂文件服务器、ERP服务器、加密服务器及以后新增其他业务系统，在访问速度上不能延迟过大，还需要考虑总厂电话分机到分厂，视频监控统一总厂存放，广播系统扩展到分厂及其他设施冗余，分厂可能存在不同部门，需要网络逻辑隔离，为了让分厂与总厂间紧密结合，满足各业务系统需求及办公要求，制定以下组网措施：

1、 总厂到分厂采用8芯单模光纤物理连接，线路理论可承载8条不同业务链路，可包括：网络、电话、视频、音频等传输。

2、 分厂总厂采用2层带光模块交换机，再上连至现有三层设备，统一由总厂出口，统一由防火墙管控内网安全及攻击防护。

3、 考虑分厂监控接入总厂机房，两面2层交换机逻辑隔离一个网段用于监控线路使用。

4、 电话交换机在总厂，考虑分厂联系的紧密，可采用电话光端机进行转换，光端机要求支持1口千兆网络，用于网络冗余。

5、 广播系统采用2路音频光端机。

6、 交换机、光纤熔接盒，必须上机架。

组网图：

Internet

防火墙

三层交换机

总厂汇聚交换机 分厂汇聚交换机

总厂电话光端机 分厂电话光端机

总厂视频监控主机分厂视频监控设备 运营商设备 电话线路

总厂 分厂 总厂音频光端机 分厂音频光端机 单模8芯光纤

龙源期刊网

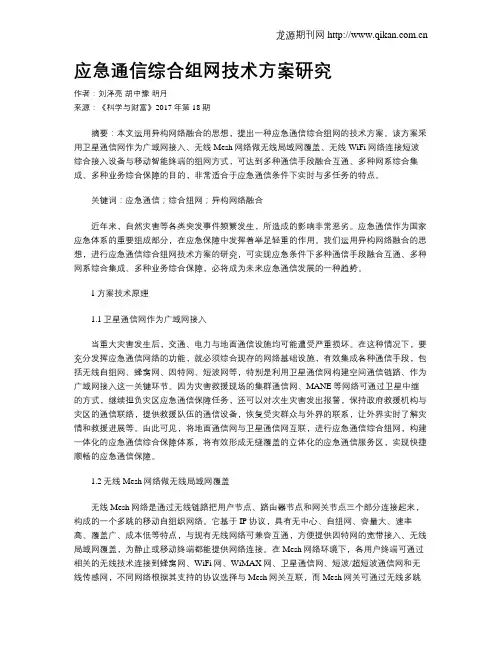

应急通信综合组网技术方案研究

作者：刘泽亮 胡中豫 明月

来源：《科学与财富》2017年第18期

摘要：本文运用异构网络融合的思想，提出一种应急通信综合组网的技术方案。该方案采用卫星通信网作为广域网接入、无线Mesh网络做无线局域网覆盖、无线WiFi网络连接短波综合接入设备与移动智能终端的组网方式，可达到多种通信手段融合互通、多种网系综合集成、多种业务综合保障的目的，非常适合于应急通信条件下实时与多任务的特点。

关键词：应急通信；综合组网；异构网络融合

近年来，自然灾害等各类突发事件频繁发生，所造成的影响非常恶劣。应急通信作为国家应急体系的重要组成部分，在应急保障中发挥着举足轻重的作用。我们运用异构网络融合的思想，进行应急通信综合组网技术方案的研究，可实现应急条件下多种通信手段融合互通、多种网系综合集成、多种业务综合保障，必将成为未来应急通信发展的一种趋势。

1方案技术原理

1.1卫星通信网作为广域网接入

当重大灾害发生后，交通、电力与地面通信设施均可能遭受严重损坏。在这种情况下，要充分发挥应急通信网络的功能，就必须综合现存的网络基础设施，有效集成各种通信手段，包括无线自组网、蜂窝网、因特网、短波网等，特别是利用卫星通信网构建空间通信链路、作为广域网接入这一关键环节。因为灾害救援现场的集群通信网、MANE等网络可通过卫星中继的方式，继续担负灾区应急通信保障任务，还可以对次生灾害发出报警，保持政府救援机构与灾区的通信联络，提供救援队伍的通信设备，恢复受灾群众与外界的联系，让外界实时了解灾情和救援进展等。由此可见，将地面通信网与卫星通信网互联，进行应急通信综合组网，构建一体化的应急通信综合保障体系，将有效形成无缝覆盖的立体化的应急通信服务区，实现快捷顺畅的应急通信保障。

1.2无线Mesh网络做无线局域网覆盖
