swift报文结构和报文类型

  • 格式：docx
  • 大小：37.08 KB
  • 文档页数：2

swift报文结构和报文类型

Swift报文结构：

Swift报文采用一种结构化的格式来传输信息，其主要由以下几个部分组成：

1. 报头（Header）：报头部分包含有关报文的基本信息，如报文标识（Message Identifier）、报文类型（Message Type）、发送者和接收者的标识等。

2. 服务（Service）：服务部分确定报文如何处理，例如选择何种通信协议以及如何保证报文的安全性等。

3. 用户（User）：用户部分包含有关从发送者到接收者的一系列步骤的信息，以指导如何处理报文。

4. 消息体（Application Header）：消息体部分包含与具体业务相关的信息，如转账金额、交易类型、账户信息等。

5. 消息尾（Trailer）：消息尾部分包含报文的结束标识，以确保报文的完整性。

Swift报文类型：

Swift报文根据不同的业务需求和交易类型，可以细分为多种不同的报文类型。下面是几种常见的Swift报文类型：

1.MT1XX：金融机构间用于交换资金功能的报文类型。例如，MT101报文用于执行转账指令，MT103报文用于执行外汇交易指令等。 2.MT2XX：金融机构间用于交换证券功能的报文类型。例如，MT202报文用于执行证券结算指令，MT210报文用于查询证券余额等。

3.MT3XX：金融机构间用于交换汇票功能的报文类型。例如，MT300报文用于发送或接收汇票的指令，MT360报文用于查询汇票的状态等。

4.MT4XX：金融机构间用于交换信用和借据功能的报文类型。例如，MT400报文用于发送或接收信用证的指令，MT410报文用于查询借据的状态等。

5.MT5XX：金融机构间用于交换金融市场功能的报文类型。例如，MT564报文用于发送或接收股票交易的指令，MT565报文用于发送或接收固定收益交易的指令等。

除了以上列举的报文类型之外，还有许多其他的Swift报文类型，可以根据具体的金融业务需求进行定制。每个报文类型都具有特定的报头信息、消息体格式和处理规则，以满足不同的业务需求和交易要求。

总结：

Swift报文结构包括报头、服务、用户、消息体和消息尾，采用结构化的方式来传输金融信息。Swift报文类型根据不同的业务需求和交易类型，分为MT1XX、MT2XX、MT3XX、MT4XX和MT5XX等多种类型。这些报文类型具有特定的报头信息、消息体格式和处理规则，用于执行不同的金融交易。通过使用Swift报文，金融机构之间可以安全、可靠地进行跨境和本地的金融交易。

合集下载

IP数据报分片、组装和MAC帧报文结构

IP数据报分片、组装和MAC帧报文结构

IP数据报分片、组装和MAC帧报文结构

1 IP数据报分片、组装

一、术语：

a、MTU：

当两台远程PC互联的时候，它们的数据需要穿过很多的路由器和各种各样的网络媒介才能到达对端，网络中不同媒介的MTU各不相同，就好比一长段的水管，由不同粗细的水管组成(MTU不同 )通过这段水管最大水量就要由中间最细的水管决定。网络层IP协议会检查每个从上层协议下来的数据包的大小，并根据本机MTU的大小决定是否作“分片”处理。

b、DF：

DF(Donot Fragment)。这是一个标志位，指明了不能进行IP数据包的分片。当这个IP数据包的DF设定为1，在一大段网络(水管里面)传输的时候，如果遇到MTU小于IP数据包的情况，转发设备就会根据要求丢弃这个数据包。然后返回一个错误信息给发送者。

c、MSS：

MSS就是TCP数据包每次能够传输的最大数据分段。为了达到最佳的传输效能TCP协议在建立连接的时候通常要协商双方的MSS值，这个值TCP协议在实现的时候往往用MTU值代替(需要减去IP数据包包头的大小20Bytes和TCP数据段的包头20Bytes)所以往往MSS为1460。通讯双方会根据双方提供的MSS值得最小值确定为这次连接的最大MSS值。

二、分片：

IP报文在传输过程中，有些时候“水管”会越来越窄，也就是MTU会越来越小。IP报文也会一分再分。每个IP分片的报头基本相同，只是片偏移不一样。把一个数据报为了适合网络传输而分成多个数据报的过程称为分片，被分片后的各个IP数据报可能经过不同的路径到达目标主机。

一个IP数据报在传输过程中可能被分片，也可能不被分片。如果被分片，分片后的IP数据报和原来没有分片的IP数据报结构是相同的，即也是由IP头部和IP数据区两个部分组成：

分片后的IP数据报，数据区是原IP数据报数据区的一个连续部分，头部是原IP数据报头部的复制，但与原来未分片的IP数据报头部有两点主要不同：标志和片偏移：

SWIFT报文的结构与报文类型

SWIFT报文的结构与报文类型

SWIFT 标准资料（十五）2003年11月实施版

SWIFT 标准

报文的结构与报文类型

2003年11月发布标准

2003年标准发布指南－最终版本－2003年2月

全国金融标准化技术委员会秘书处

对外经济贸易大学金融科技中心 2003-08-06

报文结构和报文类型

——————————————————————————————————————————————

2002年十月标准版 2 SWIFT标准报文

SWIFT标准报文（金融服务报文）

SWIFT开发的商业标准报文已经成功应用在金融服务领域，而且根据市场的需要在不断发展中。2003版SWIFT标准扩大了应用范围，规范了具体形式，同时采用了先进的技术成果、可以满足金融服务的需要，包括批量支付、投资基金、证券、信托等方面。SWIFT标准的下一个版本将在2005年5月发布。

下面表示的是SWIFT标准2003版的发布过程：从2002年8月开始到2003年11月正式实施。

Standards Release 2003

Schedule for Standards Release 2003

For the Standards Release 2003, the development and

implementation schedule is as follows:

16 August 2002

High-Level Information on Standards

Release 2003

15 November 2002 Preliminary Standards Release Guide 2003

SWIFT报文的结构与报文类型 2

SWIFT报文的结构与报文类型 2

SWIFT 标准资料(十五）2003年11月实施版

SWIFT 标准

报文的结构与报文类型

2003年11月发布标准

2003年标准发布指南－最终版本－2003年2月

全国金融标准化技术委员会秘书处

对外经济贸易大学金融科技中心 2003-08-06

报文结构和报文类型

——————————————————————————————————————————————

2002年十月标准版 2 SWIFT标准报文

SWIFT标准报文(金融服务报文）

SWIFT开发的商业标准报文已经成功应用在金融服务领域，而且根据市场的需要在不断发展中。2003版SWIFT标准扩大了应用范围，规范了具体形式，同时采用了先进的技术成果、可以满足金融服务的需要,包括批量支付、投资基金、证券、信托等方面。SWIFT标准的下一个版本将在2005年5月发布。

下面表示的是SWIFT标准2003版的发布过程：从2002年8月开始到2003年11月正式实施。

Standards Release 2003

Schedule for Standards Release 2003

For the Standards Release 2003, the development and

implementation schedule is as follows：

16 August 2002

High-Level Information on Standards

Release 2003

15 November 2002 Preliminary Standards Release Guide 2003

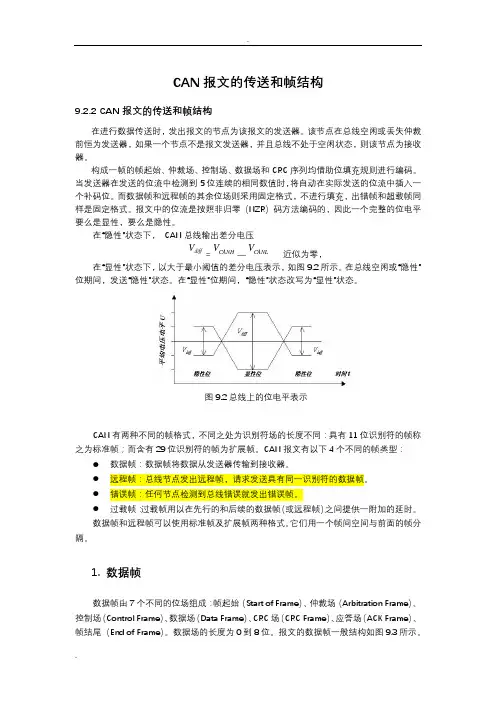

CAN报文的传送和帧结构

CAN报文的传送和帧结构

.

. CAN报文的传送和帧结构

9.2.2 CAN报文的传送和帧结构

在进行数据传送时，发出报文的节点为该报文的发送器。该节点在总线空闲或丢失仲裁前恒为发送器，如果一个节点不是报文发送器，并且总线不处于空闲状态，则该节点为接收器。

构成一帧的帧起始、仲裁场、控制场、数据场和CRC序列均借助位填充规则进行编码。当发送器在发送的位流中检测到5位连续的相同数值时，将自动在实际发送的位流中插入一个补码位。而数据帧和远程帧的其余位场则采用固定格式，不进行填充，出错帧和超载帧同样是固定格式。报文中的位流是按照非归零（NZR）码方法编码的，因此一个完整的位电平要么是显性，要么是隐性。

在“隐性”状态下， CAN总线输出差分电压

=— 近似为零，

在“显性”状态下，以大于最小阈值的差分电压表示，如图9.2所示。在总线空闲或“隐性”位期间，发送“隐性”状态。在“显性”位期间，“隐性”状态改写为“显性”状态。

图9.2总线上的位电平表示

CAN有两种不同的帧格式，不同之处为识别符场的长度不同：具有11位识别符的帧称之为标准帧；而含有29位识别符的帧为扩展帧。CAN报文有以下4个不同的帧类型：

 数据帧：数据帧将数据从发送器传输到接收器。

 远程帧：总线节点发出远程帧，请求发送具有同一识别符的数据帧。

 错误帧：任何节点检测到总线错误就发出错误帧。

 过载帧：过载帧用以在先行的和后续的数据帧（或远程帧）之间提供一附加的延时。

数据帧和远程帧可以使用标准帧及扩展帧两种格式。它们用一个帧间空间与前面的帧分diffVCANHVCANLV .

. 隔。

1. 数据帧

数据帧由7个不同的位场组成：帧起始（Start of Frame）、仲裁场（Arbitration Frame）、控制场（Control Frame）、数据场（Data Frame）、CRC场（CRC Frame）、应答场（ACK

Frame）、帧结尾（End of Frame）。数据场的长度为0到8位。报文的数据帧一般结构如图9.3所示。
