cfg桩施工方案

在现代土木工程建设中，地基的处理至关重要。其中，CFG桩（Cement Fly-ash Gravel ile）作为一种混合材料桩，因其施工效率高、承载力强和成本效益好而受到广泛应用。本文将提供一个详细的CFG桩施工方案范本，以供参考。

一、工程概述

在制定CFG桩的施工方案之前，需对工程的地质条件、设计要求和施工环境进行全面的了解。这包括土层结构、地下水位、周边建筑物及地下管线分布等。这些信息是决定桩长、桩径和施工工艺的基础。

二、材料准备

CFG桩主要由水泥、粉煤灰、砂砾等材料按一定比例混合而成。因此，施工前需确保所有原材料质量符合标准，并按照设计配比进行准确计量。还需要准备适量的水以及必要的添加剂，如减水剂或速凝剂。

三、施工设备

施工设备的选择对于保证CFG桩的质量和效率至关重要。常用的设备包括混凝土搅拌站、泵送设备、打桩机及配套的管道系统。所有设备应在施工前进行检查和维护，以确保其良好的工作状态。

四、施工流程

1. 定位与放样：根据设计图纸进行精确放样，标出桩位。

2. 钻孔：使用打桩机按照预定位置进行钻孔，孔径和深度要符合设计要求。

3. 清孔：钻孔完成后，需对孔底进行清理，确保无杂物。

4. 灌注混凝土：将混合好的CFG材料通过泵送设备注入孔中，注意控制灌注速度和压力。

5. 拔管成型：在混凝土初凝前，逐渐拔出打桩管，形成桩体。

6. 养护：桩体成型后，需要进行适当的养护，以达到预期的强度。

五、质量控制

在整个施工过程中，应严格按照工程质量标准执行。包括但不限于对材料的检验、对施工过程的监控以及对成品桩的检测。任何偏差都应及时纠正，并记录在案。

六、安全措施 施工期间，应遵守相关安全规定，为工作人员提供必要的安全防护装备，并对施工现场进行有效管理，防止意外事故的发生。

七、环境保护

在施工过程中，应采取措施减少噪音、粉尘等污染，保护周围环境不受破坏。同时，合理处置废弃物料，避免对环境造成二次污染。

合集下载

CFG桩施工方案

CFG桩施工方案

通州文化旅游区10片区农民安置房项目

CFG桩施工方案

编制人：

审核人：

审批人：

中建三局集团有限公司

通州文化旅游区10片区农民安置房项目部

二〇一四年十二月三十日 中建三局集团有限公司

通州文化旅游区10片区农民安置房项目

《CFG桩专项施工方案》 第 2 页 共 30 页 目 录

1.编制依据 ....................................... 5

1.1 甲方提供资料 ............................. 5

1.2 主要规范规程 ............................. 5

2.工程概况 ....................................... 5

2.1 工程简介 ................................. 5

2.2 工程地质条件概述 ......................... 6

3.CFG桩设计方案 .................................. 8

4.施工安排及进度计划 ............................. 9

4.1 施工安排 ................................. 9

4.2 施工进度计划 ............................. 9

5.施工准备 ....................................... 9

5.1 人员准备 ................................. 9

5.2 施工机械准备 ............................ 11

CFG桩施工方案 2

CFG桩施工方案 2

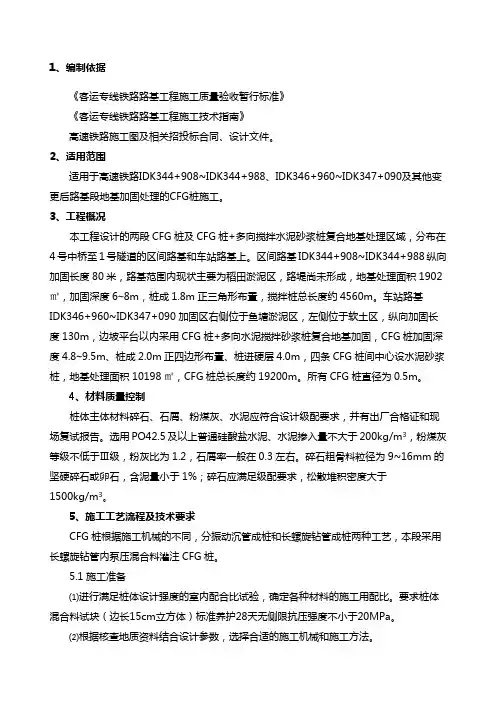

1、编制依据

《客运专线铁路路基工程施工质量验收暂行标准》

《客运专线铁路路基工程施工技术指南》

高速铁路施工图及相关招投标合同、设计文件。

2、适用范围

适用于高速铁路IDK344+908~IDK344+988、IDK346+960~IDK347+090及其他变更后路基段地基加固处理的CFG桩施工。

3、工程概况

本工程设计的两段CFG桩及CFG桩+多向搅拌水泥砂浆桩复合地基处理区域，分布在4号中桥至1号隧道的区间路基和车站路基上。区间路基IDK344+908~IDK344+988纵向加固长度80米，路基范围内现状主要为稻田淤泥区，路堤尚未形成，地基处理面积1902㎡，加固深度6~8m，桩成1.8m正三角形布置，搅拌桩总长度约4560m。车站路基IDK346+960~IDK347+090加固区右侧位于鱼塘淤泥区，左侧位于软土区，纵向加固长度130m，边坡平台以内采用CFG桩+多向水泥搅拌砂浆桩复合地基加固，CFG桩加固深度4.8~9.5m、桩成2.0m正四边形布置、桩进硬层4.0m，四条CFG桩间中心设水泥砂浆桩，地基处理面积10198㎡，CFG桩总长度约19200m。所有CFG桩直径为0.5m。

4、材料质量控制

桩体主体材料碎石、石屑、粉煤灰、水泥应符合设计级配要求，并有出厂合格证和现场复试报告。选用PO42.5及以上普通硅酸盐水泥、水泥掺入量不大于200kg/m3，粉煤灰等级不低于Ⅲ级，粉灰比为1.2，石屑率一般在0.3左右。碎石粗骨料粒径为9~16mm的坚硬碎石或卵石，含泥量小于1%；碎石应满足级配要求，松散堆积密度大于1500kg/m3。

5、施工工艺流程及技术要求

CFG桩根据施工机械的不同，分振动沉管成桩和长螺旋钻管成桩两种工艺，本段采用长螺旋钻管内泵压混合料灌注CFG桩。

5.1施工准备

⑴进行满足桩体设计强度的室内配合比试验，确定各种材料的施工用配比。要求桩体混合料试块（边长15cm立方体）标准养护28天无侧限抗压强度不小于20MPa。

cfg桩施工方案

cfg桩施工方案

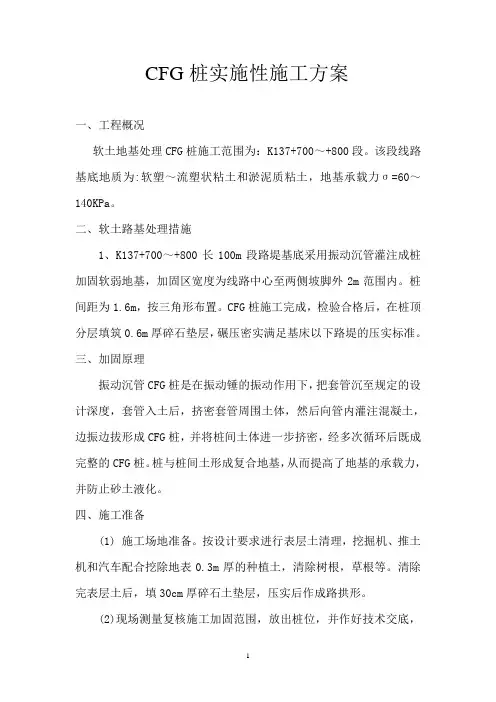

1 CFG桩实施性施工方案

一、工程概况

软土地基处理CFG桩施工范围为：K137+700～+800段。该段线路基底地质为:软塑～流塑状粘土和淤泥质粘土，地基承载力σ=60～140KPa。

二、软土路基处理措施

1、K137+700～+800长100m段路堤基底采用振动沉管灌注成桩加固软弱地基，加固区宽度为线路中心至两侧坡脚外2m范围内。桩间距为1.6m，按三角形布置。CFG桩施工完成，检验合格后，在桩顶分层填筑0.6m厚碎石垫层，碾压密实满足基床以下路堤的压实标准。

三、加固原理

振动沉管CFG桩是在振动锤的振动作用下，把套管沉至规定的设计深度，套管入土后，挤密套管周围土体，然后向管内灌注混凝土，边振边拔形成CFG桩，并将桩间土体进一步挤密，经多次循环后既成完整的CFG桩。桩与桩间土形成复合地基，从而提高了地基的承载力，并防止砂土液化。

四、施工准备

(1) 施工场地准备。按设计要求进行表层土清理，挖掘机、推土机和汽车配合挖除地表0.3m厚的种植土，清除树根，草根等。清除完表层土后，填30cm厚碎石土垫层，压实后作成路拱形。

(2)现场测量复核施工加固范围，放出桩位，并作好技术交底， 2 包括设计桩长、桩位布置、桩位高程、地质情况等。

(3)选用施工材料。碎石粒径20～50mm，松散密度1.39t／m３，杂质含量小于5％，石屑粒径2.5～10 mm，松散密度1.47t／m3，杂质含量小于5％。水泥采用325号普通硅酸盐水泥。

(4)对施工场地进行规划，合理布置机具、材料摆放位置，尽量减少不必要的工序。

(5)按设计图进行放样，并用木桩作出明显的标记。

五、CFG桩施工工艺

（1）桩位放线

按照设计图纸中的控制点放桩位，在每个桩位用φ20钢筋钉入土中不少于30cm，抽出后灌入白石灰粉，便于以后寻找。或者在桩位上钉入木棍。桩位测放完成后由技术负责人进行校验，确定无误后报监理进行验线。施工前由技术员复测后，才能施工。

CFG桩专项施工方案

CFG桩专项施工方案

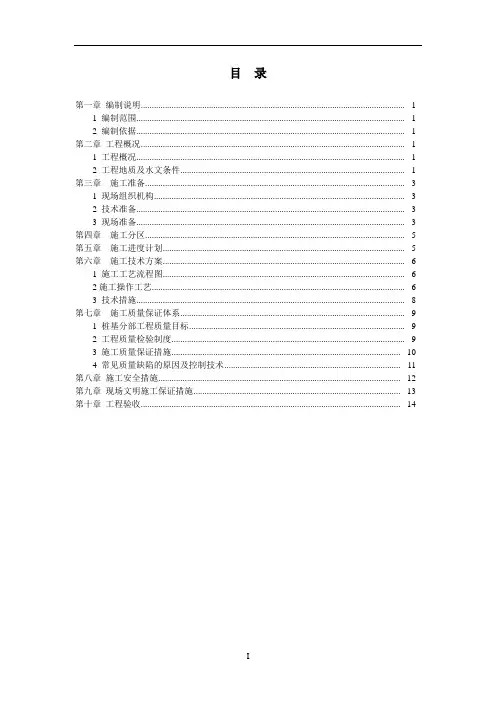

I 目 录

第一章 编制说明 ........................................................................................................................ - 1 -

1 编制范围 .......................................................................................................................... - 1 -

2 编制依据 .......................................................................................................................... - 1 -

第二章 工程概况 ........................................................................................................................ - 1 -

1 工程概况 .......................................................................................................................... - 1 -

2 工程地质及水文条件 ...................................................................................................... - 1 -

第三章 施工准备 ...................................................................................................................... - 3 -
