EMHEATER软启动说明书

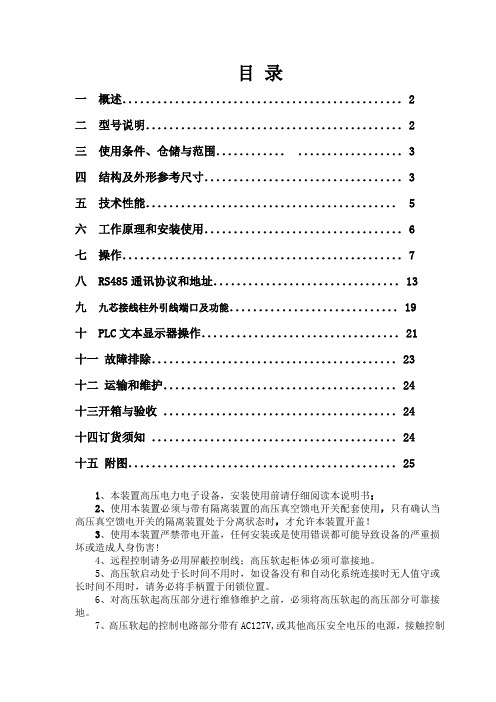

目录一概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2二型号说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2三使用条件、仓储与范围．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3四结构及外形参考尺寸．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3五技术性能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 5六工作原理和安装使用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6七操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7八 RS485通讯协议和地址．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13九九芯接线柱外引线端口及功能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19十 PLC文本显示器操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21十一故障排除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23十二运输和维护．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24十三开箱与验收．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24十四订货须知．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24十五附图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．251、本装置高压电力电子设备，安装使用前请仔细阅读本说明书；2、使用本装置必须与带有隔离装置的高压真空馈电开关配套使用，只有确认当高压真空馈电开关的隔离装置处于分离状态时，才允许本装置开盖！3、使用本装置严禁带电开盖，任何安装或是使用错误都可能导致设备的严重损坏或造成人身伤害!4、远程控制请务必用屏蔽控制线；高压软起柜体必须可靠接地。

TGQ1-3000/10高压交流电机软起动装置说明书在安装、运行、维护高压交流电机软起动装置之前，请仔细阅读本手册。

注意事项危险事项：如不按规定操作可能导致危害人生安全的事故。

高压交流电机软起动装置接入电源后，柜内会带高电压。

运行中如打开软起动装置的大门，软起动装置将跳闸、报警、停止工作。

但即使在电机停止运行状态，其输入端仍带有高电压。

必须断开软起动装置的前级输入电源，确认软起动装置从高压隔离后，方可打开软起动装置的前、后大门。

在对软起动装置的高压部分进行任何维护、维修之前，必须将软起动装置的高压部分可靠接地。

软起动装置的控制电路板及控制线路带有220V交流电压，接触控制电路板及控制线路的端头有触电的危险。

软起动装置的柜体必须可靠接地。

警告事项：如不按规定操作可能导致危害设备安全的事故。

无功补偿装置—用于提高电机功率因数的无功补偿装置的接入，可能损坏软起动装置的可控硅元件，用户如需接入无功补偿装置，请务必在订购软起动装置时向厂商说明。

输入输出—软起动装置的输入、输出端不得接反，否则将损坏软起动装置。

连续起动—超过规定的连续起动，将使软起动装置的可控硅元件超温，最终将其损坏。

环境—软起动装置的设计工作环境为室内、常温、无污染及腐蚀，用户有特殊的要求请在订购时向厂商说明。

目录第一章绪论 (3)第二章安装 (10)第三章起动 (12)第四章维护及故障排除 (16)第一章 绪论1.1 概述软起动装置是用来控制交流电机起动的设备，它的主要构成是接于电源与被控电机间的三相反并联晶闸管组件及其电子控制装置。

TGQ1型软起动装置是为高压交流电机的起动而设计的，其型号字母代表的意义如下：1.2 技术指标和性能负载种类 三相中压异步电机、同步电机交流电压 10kV +10%-15%功率 3000kW容量 连续：130%控制器标称值短时：400%控制器标称值/30秒200%控制器标称值/60秒连续起动：最大4次/小时，两次启动至少间隔15分钟 频率 50Hz±2Hz主回路组成 36 SCRS瞬时过电压保护 复合过电压保护器及dv/dt吸收网络冷却 空气对流冷却旁路接触器 具有直接起动容量的接触器。

T h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .Product data sheetCharacteristicsATS01N212RTsoft starter for asynchronous motor - ATS01 -12 A - 460..480 VProduct availability: Stock - Normally stocked in distribution facilityMainRange of product Altistart 01Product or component typeSoft starterProduct destination Asynchronous motors Product specific applica-tionSimple machine Device short name ATS01Phase3 phase[Us] rated supply volt-age460...480 V - 10...10 %Maximum Horse Power Rating7.5 hp, 3 phase 460...480 V IcL starter rating 12 AUtilisation category AC-53B EN/IEC 60947-4-2Current consumption 60 A at nominal load Type of startStart with voltage rampPower dissipation in W4 W at full load and at end of starting 124 W in transient stateComplementaryAssembly style With heat sink Function available Integrated bypass Supply voltage limits 414…528 V Supply frequency 50...60 Hz - 5...5 %Network frequency 47.5...63 HzOutput voltage<= power supply voltage [Uc] control circuit voltage Built into the starter Starting timeAdjustable from 1 to 10 s Deceleration time symb Adjustable from 1 to 10 sStarting torque 30...80 % of starting torque of motor connected directly on the line supply Discrete input type Logic LI1, LI2, BOOST) stop, run and boost on start-up functions <= 8 mA 27kOhm Discrete input voltage 24...40 VDiscrete input logic Positive LI1, LI2, BOOST < 5 V <= 0.2 mA > 13 V, >= 0.5 mA Discrete output current 2 A DC-133 A AC-15Discrete output type Open collector logic LO1 end of starting signal Relay outputs R1A, R1C NO Discrete output voltage 24 V 6...30 V) open collector logic Minimum switching current 10 mA 6 V DC relay outputsMaximum switching current Relay outputs 2 A 250 V AC cos phi = 0.5 20 ms inductive Relay outputs 2 A 30 V DC cos phi = 0.5 20 ms inductive Display type 1 LED green)starter powered up1 LED yellow)nominal voltage reached Tightening torque16.82…22.13 Lbf.In (1.9…2.5 N.m)4.43 lbf.in (0.5 N.m)Electrical connection 4 mm screw clamp terminal - rigid 1 1...10 mm² AWG 8 power circuitScrew connector - rigid 1 0.5...2.5 mm² AWG 14 control circuit4 mm screw clamp terminal - rigid 2 1...6 mm² AWG 10 power circuitScrew connector - rigid 2 0.5...1 mm² AWG 17 control circuitScrew connector - flexible with cable end 1 0.5...1.5 mm² AWG 16 control circuit4 mm screw clamp terminal - flexible without cable end 1 1.5...10 mm² AWG 8power circuitScrew connector - flexible without cable end 1 0.5...2.5 mm² AWG 14 control cir-cuit4 mm screw clamp terminal - flexible with cable end 2 1...6 mm² AWG 10 powercircuit4 mm screw clamp terminal - flexible without cable end 2 1.5...6 mm² AWG 10power circuitScrew connector - flexible without cable end 2 0.5...1.5 mm² AWG 16 control cir-cuitMarking CEOperating position Vertical +/- 10 degreeHeight 4.88 in (124 mm)Width 1.77 in (45 mm)Depth 5.16 in (131 mm)Net weight0.93 lb(US) (0.42 kg)Compatibility code ATS01N2EnvironmentElectromagnetic compatibility Conducted and radiated emissions level B CISPR 11Conducted and radiated emissions level B IEC 60947-4-2Damped oscillating waves level 3 IEC 61000-4-12Electrostatic discharge level 3 IEC 61000-4-2EMC immunity EN 50082-1EMC immunity EN 50082-2Harmonics IEC 1000-3-2Harmonics IEC 1000-3-4Immunity to conducted interference caused by radio-electrical fields level 3 IEC61000-4-6Immunity to electrical transients level 4 IEC 61000-4-4Immunity to radiated radio-electrical interference level 3 IEC 61000-4-3Micro-cuts and voltage fluctuation IEC 61000-4-11Voltage/current impulse level 3 IEC 61000-4-5Standards EN/IEC 60947-4-2Product certifications ULB44.1-96/ASME A17.5 for starter wired to the motor delta terminalCSACCCC-TickGOSTIP degree of protection IP20Pollution degree 2 EN/IEC 60947-4-2Vibration resistance 1 gn 13…150 Hz)EN/IEC 60068-2-61.5 mm peak to peak 3…13 Hz)EN/IEC 60068-2-6Shock resistance15 gn 11 ms EN/IEC 60068-2-27Relative humidity5…95 % without condensation or dripping water EN/IEC 60068-2-3Ambient air temperature for operation14…104 °F (-10…40 °C) without)104…122 °F (40…50 °C) with current derating of 2 % per °C)Ambient air temperature for storage-13…158 °F (-25…70 °C) EN/IEC 60947-4-2Operating altitude<= 3280.84 ft (1000 m) without> 3280.84 ft (1000 m) with current derating of 2.2 % per additional 100 m Ordering and shipping detailsCategory22392 - ATSU01/ATS01 LOW HP SOFT STARTERSDiscount Schedule I11GTIN00785901588337Package weight(Lbs)0.50 kg (1.11 lb(US))Returnability YesCountry of origin DEOffer SustainabilityREACh Regulation REACh DeclarationREACh free of SVHC YesEU RoHS Directive Pro-active compliance (Product out of EU RoHS legal scope)EU RoHS Decla-rationToxic heavy metal free YesMercury free YesRoHS exemption information YesChina RoHS Regulation China RoHS DeclarationCircularity Profile End Of Life InformationWEEE The product must be disposed on European Union markets following specificwaste collection and never end up in rubbish bins.Contractual warrantyWarranty18 monthsDimensions DrawingsDimensionsMounting on Symetrical (35 mm) RailScrew Fixing(1)Retractable fixingsConnections and Schema Example of Manual ControlA1 :Soft start/soft stop unit(1)For type 2 coordinationQ1 :Motor circuit-breakerF3 : 3 fast-acting fusesTechnical DescriptionFunction Diagram2-wire Control with DecelerationUs :Power supply voltageGreen LEDLED1 :LI2 :Logic inputR1 :Relay outputLO1 :Logic outputLEDYellow LED2 :3-wire Control with DecelerationUs :Power supply voltageGreen LEDLED1 :Logic inputsLI2,LI1 :R1 :Relay outputLO1 :Logic outputUm :Motor voltageLEDYellow LED2 :。

安全注意事项警告！主回路电源得电后即存在危险电压。

！电机停止后，主回路上依然存在危险电压，须在软起动器断电后，再打开前面板。

！软起动器停止后，继电器端子上（8、9、10、11、12）依然存在危险电压。

！不允许软起动器输出端（U、V、W）接补偿电容器或压敏电阻。

！点击综合保护器应接于软起动器输入端（R、S、T），不允许接于输出端。

！软起动器与变频器混用时，二者输出端要彼此隔离。

！不要试图修理损坏的器件，请与供货商联系。

！散热器的温度可能较高（在线运行方式下）。

！严禁在软起动输出端反送电。

！软起动器在起动或停止状态时，输出侧都存在高压联系电话：目录1.产品简介 (1)2.安装 (2)3.接线 (3)＆3.1主回路 (3)＆3.2控制回路..................................... (3)＆3.3控制端子说明 (3)4.显示 (6)＆4.1功能特点 (6)＆4.2键盘说明 (7)＆4.3显示状态说明 (8)5.键盘操作及参数说明 (9)＆5.1键盘操作 (9)＆5.2参数设定及说明 (9)6.维护 (11)7.故障分析 (11)8.技术参数 (13)＆8.1一般参数 (13)＆8.2基本接线图 (15)9.不同应用的基本设置 (16)1.产品简介及特点电机软起动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动装置。

他能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统的起动方式启动电机而引起的机械与电气冲击等问题，并能有效的降低起动电流及配电容量，避免增容投资。

启动器特点如下：(1)多起动方式：限流起动、斜坡起动、斜坡限流起动，最大程度满足现场需求，实现最佳启动效果。

(2)高可靠性：有高性能微处理器对控制系统中的信号进行数字化处理，避免了以往模拟线路的过多调整，从而获得极佳的准确性和执行速度。

(3)强大的抗干扰性：控制单元中的信号均采用光电隔离方式，并设置了不同的抗噪级别，避免了主电网上干扰引起的软起动器误动作。

DGQ-C系列软起动装置使用说明书- １-●警示事项：●感谢您选用大禹电气科技股份有限公司的智能化电机软起动器产品，我们将以优异的产品性能回报您的信任和厚爱！●本软起动器产品在安装、使用、维护过程中必须注意以下事项：安装前请务必详细阅读本说明书。

必须由专业技术人员安装本软起动器。

严禁本软起动器输出部（U.V.W）接补偿电容器。

不得用兆欧表测量软起动器输入输出之间的绝缘电阻，否则可能因过压而损坏起动器内元器件。

软起动器或相关的其它设备应可靠接地。

设备维修时必须切断输入电源。

非专业人士不要自行拆卸、改装、维修本产品。

DGQ-C系列软起动装置使用说明书- ２-1 序1．1概述DGQ-C 系列智能软起动控制装置是专门为各种行业中不同功率的低压异步电动机的起停而设计的。

该装置控制系统以DSP 为控制核心，采用最先进的电机控制算法理论及电力电子技术，实现了装置全数字化自动控制，使它具有很强的抗干扰能力，不会产生无故障停机现象。

为了增加装置的适用性、方便性，系统设计了交流接触器旁路运行输出及无交流接触器本机运行方式可供选择，在起动方式上它具有电压斜坡起动、限流起动等多种方式，而停机方式有自由停机、软停机、刹车制动可供选择，可适应各种载荷电机的控制需要。

DGQ-C 系列智能软起动控制装置可以针对不同的载荷类型设定不同的起动及停止参数，以最佳的起动效果来起动电机。

通常情况下将电机的起动电流控制在额定电流的三倍左右。

并且该装置还具有断相、堵转、电流不平衡、过压、欠压、短路、过热保护等完善的保护功能。

不仅有效地保护了电机，延长了负载系统与电机的使用寿命，而且还能消除电机起动时对厂用电网的冲击。

1．2系统原理DGQ-C 系列智能软起动控制装置系统原理框图(见图一)。

（图一）DGQ-C系列软起动装置使用说明书- ３-1．3主要特点◆控制系统采用人性化的设计，具有友好的中文显示人机界面和多种组合控制操作模式，显示清晰，操作简单，极大的方便了用户的使用；◆采用哈佛总线及整体化设计，减少系统连线，DSP 芯片生产工艺采用SMT 贴片技术，整机出厂前进行了高温老化及振动实验，保证了可靠的产品质量；◆具有多种起动方式，电压斜坡式起动方式可得到最佳的输出转矩；恒流起动方式可限制最大起动电流，但起动时间稍长。

软起动器操作手册软起动器操作手册一、设备介绍软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新型电机控制装置。

其操作使用需要一定的专业知识和技能，为了确保软起动器的正常运行和延长设备寿命，建议用户严格按照操作手册进行操作。

二、操作步骤1、打开软起动器的外壳保护门，将电机及传动部分正确安装并连接好。

2、连接输入电源，将电源线接入软起动器的输入端子。

注意三相电源需要保持平衡，不能出现缺相的情况。

3、连接输出电源，将电动机线接入软起动器的输出端子，注意线的颜色要与电机接线盒的颜色一致。

4、打开软起动器电源开关，此时电源指示灯应显示为亮。

5、调整电机的起动参数，包括初始电压、全电压和加速时间等。

这些参数可以根据电机的具体需求进行调整。

6、关闭外壳保护门，确保其紧密关闭。

7、在起动前应检查电源是否正常，手动检查软起动器的操作是否顺畅。

8、起动电机，观察电机的运行状态和软起动器的显示面板信息。

9、在电机运行过程中，要定期进行维护和检查，确保设备的正常运行。

三、注意事项1、操作过程中应切断电源，防止意外触电。

2、在调整电机参数时，应遵循厂家提供的建议范围，不得随意修改。

3、在安装和维修过程中，应使用厂家指定的工具和备件，不得使用其他替代品。

4、定期清理软起动器内的灰尘和杂物，保持设备清洁。

5、若出现故障，应立即切断电源，并联系专业人员进行维修。

四、常见故障及排除方法1、电机不能起动：检查电源是否正常，检查软起动器输入电源是否缺相，检查电机参数是否设置正确。

2、软起动器显示故障：查看故障代码，根据故障代码查找故障原因，并采取相应措施排除故障。

3、电机运行过程中出现异常声音：检查电机是否负载过大，检查电机参数是否设置正确，检查电机轴承是否损坏。

4、软起动器外壳发热：检查散热是否良好，检查内部元件是否损坏。

五、维护与保养1、定期检查软起动器的外壳保护门是否紧闭，以确保良好的散热性能。

2、定期清理软起动器内部的灰尘和杂物，防止对设备运行产生不良影响。

A-B软启动器操作使用说明一．软启动器的起动方式选择┅┅┅┅┅ 2 二．软启动器的参数查看方法┅┅┅┅┅ 3 三．参数修改┅┅┅┅┅ 5 四．常见故障信息及消除方法┅┅┅┅┅ 5 五．常见故障说明┅┅┅┅┅7 六．常用参数及说明┅┅┅┅┅8 七．软启动器的初次调试┅┅┅┅┅11软启动器使用操作说明一．软启动器的起动方式选择：软启动器的起动方式常用的有以下几种：1．软起动：该方式是最常用的起动方式，电动机可根据参数设定的初始转矩进行起动。

起动加速时间在0—30S之间，由用户自行调节。

起动斜坡加速期间，输出至电机的电压不断上升，当软启动器的控制器检测到电动机已达到额定转速状态，则输出电压将自动切换到全电压。

（若设定的起动时间为30S，在20S的时候如果电动机已达到额定转速，电机端电压已达到全电压，则不必等到30S）2．限流起动：限流起动顾名思义，限制电机的起动电流，该方式为电动机提供一固定电压的降压起动。

限流水平可由用户在电机满载电流的500-600%间调节，限流起动时间0—20S由用户设定。

在起动过程中，当软起动器的控制器检测到电机的额定转速时，输出电压将自动切换成全压输出，这点与软起动方式有些区别：软起动过程电压是无级不断增加的；而限流起动是始终以一固定电压起动的。

3．全压起动：该方式同一般设备的启动相同，一般来说，既然选用了软启动器就不太会选用该方式进行起动。

4．可选择的突跳起动：该起动功能一般是附加于软起动方式或限流起动方式之中，为电动机起动提供一个大提升转矩以克服负载惯性，突跳时间可由用户在0.0—2.0S之间设定。

我厂采用的软起动方式主要有以下两种：1．限流加突跳起动方式：该方式主要用于PVC的水环压缩机、抽风机、鼓风机和排渣泵等设备，因为这些设备的电机容量较大，起动电流较大，其供电线路也较长，采用限流起动，可减少对配电室母线电压的影响，以免造成当大设备启动时，母线压降大，使照明及其他设备失电跳闸的情况发生。

QJR-400/1140（660）Z矿用隔爆兼本质安全型软起动器使用说明书(风机水泵、皮带机、刮板机、绞车用)执行标准：GB 3836-2000MT/943-2005Q/SPS 010-2009山西普松自动化设备有限公司电气分公司二ＯＯ九年三月目录一概述 .............................. 错误！未定义书签。

二技术特性及结构特征. (2)三工作原理及工作过程 (3)四安装、调试和使用 (4)五操作、保护和起动模式说明 (5)六维护保养 (15)七运输与储存 (15)八注意事项 (16)九订货须知 (16)警示1、安装、使用前应阅读本使用说明书。

2、使用和检修时不得改动本安电路和与本安电路有关的电气参数和本安结构，不得改变电气元件的规格、型号。

不得用电缆接地芯线作本安控制回路。

3、本安关联产品不得随意与其它未经联检的设备连接。

4、严禁带电开盖。

一概述随着我国煤炭生产机械化、自动化程度的不断提高，皮带机、刮板机大运量，高速度的日益增多。

解决皮带机、刮板机的软起动，对矿井运输、安全生产、延长皮带机、刮板机寿命的关键问题。

QJR-400/1140（660）Z矿用隔爆兼本质安全型软起动器（以下简称软起动器），它同时具有矿用真空磁力起动器和交流电压软启动的功能。

是一种集光、机、电一体化的高科技产品。

更主要的具有模块化结构，特别便于维修。

该产品适用于交流660V、1140V电压的异步电动机重负荷软起动，以及各种情况下的磁力起动。

软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点，且起动曲线可根据现场实际工况调整，从而减少起动时的皮带机、刮板机冲击力，降低了对皮带机、刮板机的损坏，延长了使用寿命。

直接起动时，该软起动器还具有磁力起动器的全部功能，即真空接触器等起动和分断各种情况下的电机负荷，还具有分断20倍的短路电流能力。

隔离开关亦能够分断电机的负荷，控制器还具有短路、过载、缺相、漏电闭锁，联机控制等功能。

一、产品特点BAMG5000型微机全中文显示交流电机软起动器,系采用先进的单片微型计算机、半导体电力电子器件及现代控制技术所综合构成的电机新型起动、控制和运行保护的产品。

BAMG5000系列软启动器，除了优良的起动性能外，与其它同类产品比较，本产品还具有良好的显示功能和完善的电动机运行综合保护功能，可以确保电机及机械传动设备的安全运行。

更具有以下明显的优点，并且是传统产品的理想换代产品。

1 降低电机的起动电流，降低了对电网容量的要求，可节省有关投资。

2 降低电机本身和传动机械的冲击应力，可延长电机和传动设备的寿命。

3 起动电压、时间和停止减速时间可根据负载的要求任意设置，以满足设备运行的工艺要求。

4 多种起动模式(降压起动和恒流起动)控制方式以满足用户的各种需求。

5 十分完善的电机运行保护功能，可以确保设备安全运行，保护功能有输入电源相序错误、输入电源缺相、１电机单相运行、电机三相电流不平衡、电机过载运行保护、功率器件（电动机、可控硅）、启动超时等等保护。

6 产品在工作中显示电机三相工作电流、电动机的电压，并显示累计的电动机运行时间，且不受停电影响，便于了解设备的运行累计时间,便于进行定期保养和维护。

7 各项运行参数的显示均为全中文汉字显示，设置参数非常直观简便。

二、面板所显示的各项中文参数功能说明：0电机运行累计：0-9999小时，该计数值为历次运行的时间累计，并且不受停电的影响，计满9999秒小时后自动又回零开始。

此项不可设置。

1起动时间：单位为秒；电动机开始起动时到运行时间。

根据现场情况设置，设定范围 0.1-299秒2停车时间：单位为秒；电动机开始停机时到停止时间。

根据现场情况设置，设定范围 0.1-299秒出厂设置为03过载电流：单位为A；一般为电机铭牌额定电流的1.1２倍左右。

当电机在运行的时候（不包括起动过程电流），如果达到或超过该项数值，控制器将进行过载计时，当达到过载时间所设定的时间时，控制器将停止工作并产生过载报警信号提示。
