KEPServer链接外部设备

AB上位和AB下位通讯通过KepserverKepserver通讯软件用于工业自动化控制的数据交换，下面介绍AB上位通过Kepserver 和AB下位通讯。

实例：AB上位软件：FactoryTalk View Studio V5.0，AB下位硬件：ControlLogix L5561（1756-L61），通讯软件：KepserverEx 4.0一、配置KepserverEx 4.0通讯软件1.1、打开通讯软件KepserverEx 4.0，如下：1.2、添加Channel，通道名称:Channel11.3、添加设备驱动：ControlLogix Ethernet1.4、选择网络适配器：Default1.5、通道读写优化：默认设置，以下操作默认。

通道配置完成，配置参数如上。

1.6、在通道上添加设备：Device11.7、选择控制器类型：ControlLogix 55001.8、Device ID：100.100.100.10，1，0100.100.100.10：以太网模块地址1：机架0：控制器槽位号格式：255.255.255.255,1,[<Optional Routing Path>],<CPU Slot Or DH+/ControlNet Gateway Path>1.9、以下参数默认1.10、默认数据类型：FloatCOMPACTLOGIX 5370 Protocol Options 选择sy添加设备操作完成。

1.11、添加标签：Click to add a static tag1.12、标签属性Name：中间变量名Address：控制器中变量名标签添加完毕。

四、上位通讯1.13、打开上位软件SE5.0，在应用项目下添加OPC Server-GG，打开属性项：1.14、在OPC Server name下，点击Browse选择KEPware Enhanced OPC/DDE Server，如下：可选择的OPC data server1.15、上位通过OPC server连接Kepserver中变量名，两种方式：建立上位变量名，直接引用Kepserver中变量名。

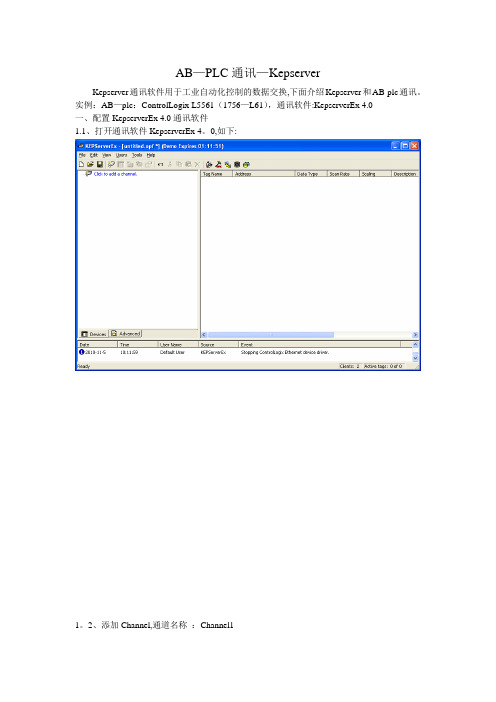

AB—PLC通讯—KepserverKepserver通讯软件用于工业自动化控制的数据交换,下面介绍Kepserver和AB-plc通讯。

实例：AB—plc：ControlLogix L5561（1756—L61），通讯软件:KepserverEx 4.0一、配置KepserverEx 4.0通讯软件1.1、打开通讯软件KepserverEx 4。

0,如下:1。

2、添加Channel,通道名称：Channel11.3、添加设备驱动：ControlLogix Ethernet 1.4、选择网络适配器：Default1.5、通道读写优化：默认设置，以下操作默认.通道配置完成，配置参数如上。

1。

6、在通道上添加设备：Device11。

7、选择控制器类型:询问现场PLC电器工程师后选择相应类型1.8、Device ID:100.100。

100.10，1，0 同样询问现场PLC工程师后设置100。

100.100。

10:以太网模块地址1:机架0:控制器槽位号格式：255.255。

255。

255,1,［<Optional Routing Path〉]，〈CPU Slot Or DH+/ControlNet Gateway Path>1.9、以下参数默认1.10、默认数据类型:Float添加设备操作完成。

1。

11、添加标签：Click to add a static tag1。

12、标签属性Name：中间变量名Address：控制器中变量名这里需要添加一个标签Name填MarKData ；Address的内容询问现场PLC工程师标签添加完毕。

至此,Kepserver配置及上位通讯完成。

Kepserver v5使用手册一、简介Kepserver v5是一款功能强大的工业自动化数据传输软件，可以帮助用户方便、高效地实现各种设备之间的数据通信和传输。

本使用手册将为您详细介绍Kepserver v5的安装、配置和使用方法，帮助您快速上手并充分发挥软件的功能。

二、安装1. 下载Kepserver v5安装包，双击运行安装程序。

2. 在安装向导中选择所需的安装路径和组件，点击“下一步”进行安装。

3. 完成安装后，双击桌面上的Kepserver v5图标，启动软件。

三、配置1. 新建项目：在主界面点击“File”菜单，选择“New Project”，输入项目名称并点击“OK”。

2. 添加设备：点击“Project”菜单，选择“Add Device”，选择需要连接的设备类型，并按照提示添加设备信息。

3. 配置通道：在“Project”菜单中选择“Add Channel”，选择通信协议、通信端口等参数进行配置。

4. 配置标签：在“Project”菜单中选择“Add Tags”，输入标签名称、数据类型等信息，设置标签与设备的数据关联。

四、使用1. 启动服务：在主界面点击“Run”菜单，选择“Start Server”启动数据传输服务。

2. 监控数据：在“View”菜单中选择“Tag Data”，可以查看各个标签的实时数据。

3. 数据转发：在“Tools”菜单中选择“Data Logger”，设置数据转发规则，将数据转发至指定的数据库或评台。

4. 报警处理：在“Tools”菜单中选择“Alarm Logger”，设置报警规则，并处理设备报警信息。

五、注意事项1. 在使用Kepserver v5时，请确保网络连接正常，设备状态正常，避免因设备故障或网络故障导致数据传输异常。

2. 定期备份Kepserver v5的配置文件，以防意外情况导致配置丢失。

3. 如需对Kepserver v5进行升级或维护，建议在非生产时段进行，以避免影响正常生产。

kepserverex使用方法Kepserverex使用方法KePserverEX是一款功能强大的工业自动化软件，用于连接和管理各种设备和系统，实现数据采集、监测和控制。

本文将详细介绍KePserverEX的使用方法，帮助用户快速上手并正确使用该软件。

一、安装和配置KePserverEX用户需要下载并安装KePserverEX软件。

安装完成后，打开软件，进入配置界面。

在配置界面中，用户可以进行各种设置，包括添加设备和系统、配置通信协议、设置数据采集参数等。

二、添加设备和系统在KePserverEX中，用户可以添加各种设备和系统，如PLC、传感器、工控机等。

添加设备的方法是点击“添加设备”按钮，然后根据设备类型和通信协议进行配置。

配置完成后，KePserverEX会自动识别设备并建立连接。

三、配置通信协议KePserverEX支持多种通信协议，如OPC、Modbus、DNP3等。

用户可以根据实际需求选择适合的通信协议，并进行相应的配置。

配置通信协议的方法是在设备属性中选择相应的协议，并填写相关参数。

四、设置数据采集参数KePserverEX可以实时采集设备和系统的数据，并进行处理和分析。

用户可以根据需求设置数据采集的参数，如采样间隔、数据存储位置、数据格式等。

设置数据采集参数的方法是在软件的设置界面中进行相应的配置。

五、数据监测和控制KePserverEX提供了实时监测和控制设备和系统的功能。

用户可以通过KePserverEX查看设备的状态、参数和数据，并进行相应的控制操作。

通过KePserverEX的用户界面，用户可以直观地了解设备和系统的运行情况，并及时采取相应的措施。

六、数据存储和分析KePserverEX可以将采集到的数据存储到数据库中，并进行进一步的分析和处理。

用户可以通过KePserverEX导出数据到Excel或其他数据分析软件中，进行数据分析和趋势预测。

同时，KePserverEX还提供了数据报表和图表的功能，帮助用户更好地理解和利用采集到的数据。

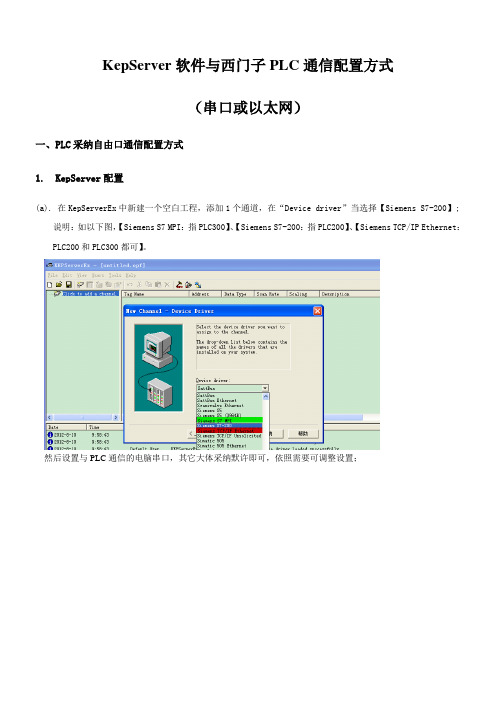

KepServer软件与西门子PLC通信配置方式（串口或以太网）一、PLC采纳自由口通信配置方式1. KepServer配置(a). 在KepServerEx中新建一个空白工程，添加1个通道，在“Device driver”当选择【Siemens S7-200】;说明：如以下图，【Siemens S7 MPI：指PLC300】、【Siemens S7-200：指PLC200】、【Siemens TCP/IP Ethernet：PLC200和PLC300都可】。

然后设置与PLC通信的电脑串口，其它大体采纳默许即可，依照需要可调整设置；(b) 添加一个设备，在“Device Model”选择【S7-200】；在设置“Device ID”时必然要注意，那个值对应于PLC程序里“通信”->“远程ID”；若是不对应，将无法通信；(c). 添加tsg标签，注意IO地址的格式与以太网方式有点区别，其数据类型必需要在“Data type”中设置才行，一样在上位机配置OPC驱动时也要注意IO点的数据类型；(d). 配置好后，能够用KepServerEx自带的quick client来调试与PLC通信是不是正常，配置是不是正确；2. iFix组态上位机OPC驱动配置(a). 打开OPC Tool配置工具，新建空白工程文件，添加opc server、group、Item，注意所有的Enable均要打勾；注意：能够用添加多个IO项的方式快速设置；(b). 配置完成后，点击1：Start按钮，然后点击2：Statistics来进行状态监视，检查通信配置是不是正常。

二、PLC采纳以太网通信1. KepServer配置(a). 与自由口配置类似，新建空白工程，添加1个通道，注意在“Device driver”当选择【Siemens TCP/IP Ethernet】类型；(b). 添加新的设备，设置device ID为PLC以太网模块网口的IP地址；在设置Local TASP（均设为1000）与Remote TASP（依照机架上IO扩展模块的个数决定）时要专门注意；Local TASP ：PLC以太网通信配置里指向上位机的。

AB-PLC通讯-Kepserver
Kepserver通讯软件用于工业自动化控制的数据交换，下面介绍Kepserver和AB-plc通讯。

实例：AB-plc：ControlLogix L5561（1756-L61），通讯软件：KepserverEx 4.0
一、配置KepserverEx 4.0通讯软件
1.1、打开通讯软件KepserverEx 4.0，如下：
1.2、添加Channel，通道名称:Channel1
1.3、添加设备驱动：ControlLogix Ethernet
1.4、选择网络适配器：Default
1.5、通道读写优化：默认设置，以下操作默认。

通道配置完成，配置参数如上。

1.6、在通道上添加设备：Device1
1.7、选择控制器类型：ControlLogix 5500
1.8、Device ID：100.100.100.10，1，0
100.100.100.10：以太网模块地址
1：机架
0：控制器槽位号
格式：255.255.255.255,1,[<Optional Routing Path>],<CPU Slot Or DH+/ControlNet Gateway Path>
1.9、以下参数默认
1.10、默认数据类型：Float
添加设备操作完成。

1.11、添加标签：Click to add a static tag
1.12、标签属性
Name：中间变量名
Address：控制器中变量名
AB-PLC通讯-Kepserver
标签添加完毕。

至此，Kepserver配置及上位通讯完成。

11 / 11。

AB上位和AB下位通讯通过KepserverKepserver通讯软件用于工业自动化控制的数据交换，下面介绍AB上位通过Kepserver 和AB 下位通讯。

实例：AB 上位软件：FactoryTalk View Studio V5.0，AB 下位硬件：ControlLogix L5561 ( 1756-L61)，通讯软件：KepserverEx 4.0一、配置KepserverEx 4.0通讯软件1.1、打开通讯软件KepserverEx 4.0，如下：1.2、添加Channel,通道名称:Channell1.3、添加设备驱动：Con trolLogix Ethernet1.4、选择网络适配器：Default1.5、通道读写优化：默认设置，以下操作默认。

New Channel - Optimization Suggestionsr o 目匚hieve maximuni perhrmarce, Iheie are a nurriberof optimizations that must be cirphoyed when designingyour server and central曰application:•Esldblish multiple tomK^icns with 勺single device 加refftrencirg this device Frornmultiple channtls•Select the proper Protocol Mode-Alias sub-sbuctures-Select Ih4 p»p«f SOTS-Use Logiw^na^ wherevef possible.口ick. H 创E Fd Mo IE IrikmiHeri< Back Cancel Help 通道配置完成，配置参数如上。

1.6、在通道上添加设备：Devicel1.7、选择控制器类型：Con trolLogix 55001.8、Device ID : 100.100.100.10, 1, 0100.100.100.10 :以太网模块地址1:机架0：控制器槽位号格式：255.255.255.255,1,[<Optional Routing Path>],<CPU Slot Or DH+/ControlNet Gateway Path〉lx Now Device IDThe device you 郢日defining may be miJtidropp^d 葢a nelwork of devices. Inorder to corr*rnunicatc wihHie device, it must be assigned a unique ID.Your doGumentationfor the device may refer tothi$ 左 a "Network ID" or"Nshrak Address."Device ID：|1 OQ100.100.5,151.9、以下参数默认< flack I Hext >Cancel HetNew Device - Auto-DemotionYou can demote a device for a specific period uponcommunications failures・ During this time no read request(writer if applicable) will be $ent :o the device. Demoting afailed device will prevent galling communications with otherdevices on the chann&l.Demote after r—3 successive failuresDemote for |lOOOO 3 milliseconds厂Discard write requests duiing the demotion period< Back I Next >Cancel Help INew Device - Logix Cornmumcation^ ParametersCOMPACTLOGIX 5370 Protocol Options 选择 sySet the 口o 时 numtier CIF connection Hmecxit. Thecorineciion uill close after many seconds of inaclin/ily.Set the block reque^韵ze for arr^s in elcrrtents. This is the maxwnLim nunnber cF elements that car be requested in a sinc^e transaction< flack Hext > Cancel Hefc1.10、默认数据类型：FloatPort Number:inactivity Watchdog 色「ay Block Size ； SecondsElementNew Device - Logix Database Settings XSelect the method telo 艸 by which cor troll ef tag's 円 ill bs imported fo ( database creation.Dakbjse Import MethodOptions fiteringIF the following ssitings ^re correct click 'Fiibh' tobegin u^ing th© new device ・Name: DevicelModel: ConbolLogis 5500ID: 1001DQ10a5JjOConnect TimeouL 3S*c.Request TimeouL 1000 msFail after 3 attempts Inlet-Request Dels/ 0 rnsAuto-Demaiiort DisabledTag d-atabase staitup: Do not gensr-ate on startup T ag database action: Delete on a eate< Back Hext > Cancel HefcNew Device • Summaryrx (* tag database frorr^ deviceh ■_ a lit -■ >_.:tsa—■aisij— .sa.—its isa —■ ■■ s --.ii s_ ana. -> :s hit :a —>b ：>l De^te tag database from impoit ful 已lag Import Fie.7 Display Descriptions?添加设备操作完成。

KepServer软件与西门子PLC通信配置方法（串口或以太网）一、PLC采用自由口通讯配置方法1. KepServer配置(a). 在KepServerEx中新建一个空白工程，添加1个通道，在“Device driver”中选择【Siemens S7-200】;说明：如下图，【Siemens S7 MPI：指PLC300】、【Siemens S7-200：指PLC200】、【Siemens TCP/IP Ethernet：PLC200和PLC300均可】。

然后设置与PLC通讯的电脑串口，其它基本采用默认即可，根据需要可调整设置；(b) 添加一个设备，在“Device Model”选择【S7-200】；在设置“Device ID”时一定要注意，这个值对应于PLC程序里“通讯”->“远程ID”；如果不对应，将无法通讯；(c). 添加tsg标签，注意IO地址的格式与以太网方式有点区别，其数据类型必须要在“Data type”中设置才行，同样在上位机配置OPC驱动时也要注意IO点的数据类型；(d). 配置好后，可以用KepServerEx自带的quick client来调试与PLC通讯是否正常，配置是否正确；2. iFix组态上位机OPC驱动配置(a). 打开OPC Tool配置工具，新建空白工程文件，添加opc server、group、Item，注意所有的Enable均要打勾；注意：可以用添加多个IO项的方式快速设置；讯配置是否正常。

二、PLC采用以太网通信1. KepServer配置(a). 与自由口配置类似，新建空白工程，添加1个通道，注意在“Device driver”中选择【Siemens TCP/IP Ethernet】类型；(b). 添加新的设备，设置device ID为PLC以太网模块网口的IP地址；在设置Local TASP （均设为1000）与Remote TASP（根据机架上IO扩展模块的个数决定）时要特别注意；Local TASP ：PLC以太网通讯配置里指向上位机的。

KEPServer4.28连接AB Micro820PLC说明
一、KepServer配置。

1、AB Micro820 PLC支持Ethernet通讯，实际内部通讯协议是Modbus，所以在配置OPC创建通道时驱动应该选择Modbus Ethernet。

如下图：
2创建设备时Device model选择Modbus,下图：
3、下位机IP192.168.1.1为例子，Device ID为192.168.1.2.0
选择TCP/IP协议
其他配置都选择默认
4、二期称重opc点配置
二、Micro820配置
1、Micro820使用的CCW编程，连接PLC并读取下位机程序后进行设置。

2、设置Modbus需要断开PLC连接，否则不能设置，选择Modbus,右侧显示已经添加的Modbus 地址映射列表，如图：
双击上图2区域变量名列区域，弹出窗口如下：
选择变量名称，点确定
在地址框里添上映射到的地址，添加完所有映射地址后，连接PLC，写入程序即可。

OPC中配置的tag对应地址为映射到的地址，即上图中的001005、400001等。

注:下面关于Modbus映射取自CCW中对Micro820的说明。

说明：该文档由本人亲自整理，上述步骤经现场调试测试通过后总结而来。

如有转载请注明。

谢谢！
整理人：Kunglong。

10页
点击道通，建立通新道，输入通道名，点击下一步
点击下一步，选择DvieceDri evr：Modbus A scii Serial
其他可以的选择默认，点击下一步
点击下一步，点击完成
点击click to add a device，添加设备名称
设备ID号必须与设备实际地址一致
可以查看连接情况查看帮助文件：
1.
S7-002
选择Simees Sniue:Stieemsn S7-00, 点击License(许可证）到授中选择权
SimenesS 720- Dev0ice Driver
复制-90041-529005587610-323到KEP2erSevEr，点X击OK 点击（Y）是
复制脑Computer I电D，130923-2820887898授权到中，后然复U制nolkc:中08231的029851490到KEPSe6vrerE中X 到软K件PServeErE中X黏贴，028312958100964p到sawosd框中，点击r
OK
成功点确击定
可以到看icenseL aD ivre ror omponCnte，中7s20-不见了，点击0
Clseo
在KEPerveSEX r中点击新通道（New Channel) 设定通道名称，击下点一步
选择Siemens S7-200
选择你的ID串口，波特率，点击下一步
选择L 查看状态38：
FX
到授中选择权
MisubtihsiFX Devi ce Driver
41：
45：
46：
48：
49：
50：。
