模拟量输入模块KL3xxx 的连线设计

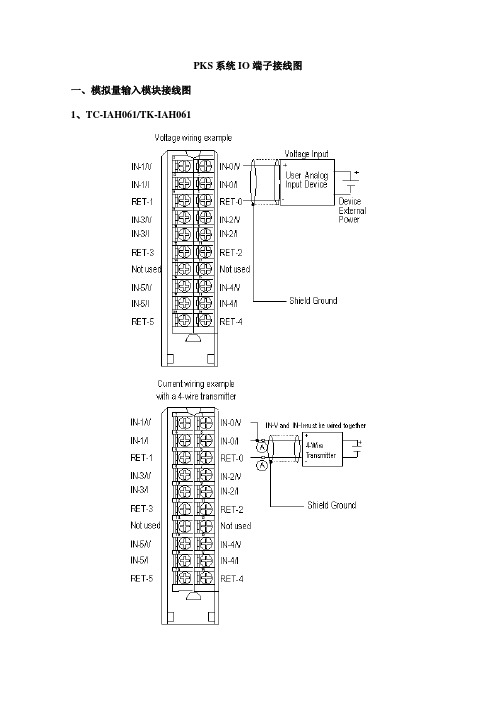

PKS系统IO端子接线图一、模拟量输入模块接线图1、TC-IAH061/TK-IAH0612、TC-IAH161/TK-IAH161注：所有同名的端子内部都是连接在一起的，如：RTN端子9、10、27及28均连在一起。

每个通道可独立设置输入方式。

电流输入方式：注：电流输入时，所有电流输入的iRTN端子必须连接到RTN端子。

电压输入方式：注：电压输入时，iRTN端子空置不用。

3、TC-IXL061/TK-IXL061（TC输入）4、TC-IXR061/TK-IXR061（RTD输入）二、模拟量输出接线图1、TC-OAH061/TK-OAH061（6点4-20mA输出）2、TC-OAV061/TK-OAV061（6点0-10V输出）3、TC-OAV081/TK-OAV081（8点电压/电流输出）三、离散量AC输入模块接线图1、TC-IDA161/TK-IDA161（16点非隔离110Vac输入）单点简化示意图：接线图：2、TC-IDK161/TK-IDK161（16点单点隔离110Vac输入）单点简化示意图：接线图：3、TC-IDW161/TK-IDW161（16点220Vac单点隔离输入）单点简化示意图：接线图：4、TC-IDX081/TK-IDX081（8点110Vac自诊断输入）单点简化示意图：接线图：TC-ODA161/TK-ODA161（16点110/220Vac输出）单点简化示意图：接线图：2、TC-ODK161/TK-ODK161（16点110/220Vac单点隔离输出）单点简化示意图：接线图：3、TC-ODX081/ TK-ODX081（8点110Vac自诊断输出）单点简化示意图：接线图：五、离散量DC输入接线图1、TC-IDD321/TK-IDD321（32点24Vdc输入）单点简化示意图：接线图：2、TC-IDJ161/TK-IDJ161（16点24Vdc单点隔离输入）单点简化示意图：接线图：3、TC-IDX161/TK-IDX161（16点24Vdc自诊断输入）单点简化示意图：接线图：六、离散量DC输出接线图1、TC-ODD321/TK-ODD321（32点24Vdc输出）单点简化示意图：接线图：TC-ODJ161/TK-ODJ161（16点24Vdc单点隔离输出）单点简化示意图：接线图：3、TC-ODX161/TK-ODX161（16点24Vdc自诊断输出）单点简化示意图：接线图：七、继电器触点输出接线1、TC-ORC161/TK-ORC161（16点触点隔离输出）单点简化示意图：接线图：2、TC-ORC081/TK-ORC081（8点隔离继电器输出）单点简化示意图：接线图：八、脉冲输入接线TC-MDP081/TK-MDP081（8点5-24Vdc脉冲输入）。

S7-200SMART PLC的模拟量一．模拟量模块接线1.普通模拟量模块接线模拟量类型的模块有三种：普通模拟量模块、RTD模块和TC模块。

普通模拟量模块可以采集标准电流和电压信号。

其中，电流包括：0-20mA、4-20mA两种信号，电压包括：+/-2.5V、+/-5V、+/-10V三种信号。

注意：S7-200 SMART CPU普通模拟量通道值范围是0~27648或-27648~27648。

普通模拟量模块接线端子分布如下图 1 模拟量模块接线所示，每个模拟量通道都有两个接线端。

图1模拟量模块接线模拟量电流、电压信号根据模拟量仪表或设备线缆个数分成四线制、三线制、两线制三种类型，不同类型的信号其接线方式不同。

四线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。

仪表或设备有单独的供电电源，除了两个电源线还有两个信号线。

四线制信号的接线方式如下图2模拟量电压/电流四线制接线所示。

图2模拟量电压/电流四线制接线三线制信号是指仪表或设备上信号线和电源线加起来有3根线，负信号线与供电电源M线为公共线。

三线制信号的接线方式如下图3 模拟量电压/电流三线制接线所示。

图3模拟量电压/电流三线制接线两线制信号指的是仪表或设备上信号线和电源线加起来只有两个接线端子。

由于S7-200 SMART CPU模拟量模块通道没有供电功能，仪表或设备需要外接24V直流电源。

两线制信号的接线方式如下图4 模拟量电压/电流两线制接线所示。

图4模拟量电压/电流两线制接线不使用的模拟量通道要将通道的两个信号端短接，接线方式如下图5 不使用的通道需要短接所示。

图5 不使用的通道需要短接2. RTD模块接线RTD热电阻温度传感器有两线、三线和四线之分，其中四线传感器测温值是最准确的。

S7-200 SMART EM RTD模块支持两线制、三线制和四线制的RTD传感器信号，可以测量PT100、PT1000、Ni100、Ni1000、Cu100等常见的RTD温度传感器，具体型号请查阅《S7-200 SMART系统手册》。

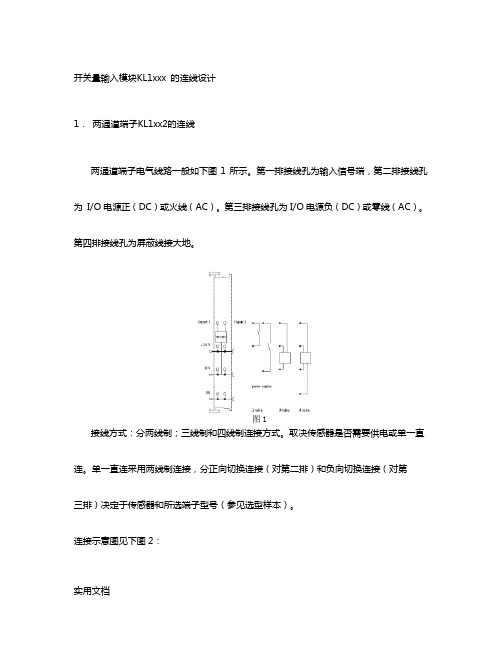

开关量输入模块KL1xxx 的连线设计
1．两通道端子KL1xx2的连线
两通道端子电气线路一般如下图1所示。

第一排接线孔为输入信号端，第二排接线孔为I/O电源正（DC）或火线（AC）。

第三排接线孔为I/O电源负（DC）或零线（AC）。

第四排接线孔为屏蔽线接大地。

图1
接线方式：分两线制；三线制和四线制连接方式。

取决传感器是否需要供电或单一直连。

单一直连采用两线制连接，分正向切换连接（对第二排）和负向切换连接（对第
三排）决定于传感器和所选端子型号（参见选型样本）。

连接示意图见下图2：
图2 两通道输入端子连线示意图
2．四通道端子KL1xx4的连线
四通道端子电气线路一般如图3所示。

第一排接线孔为输入信号端，第二排接线
孔为I/O电源正（DC）或火线（AC）。

第三排接线孔为I/O电源负（DC）或零线（AC）。

第四排接线孔为输入信号端。

图3
接线方式：分两线制；三线制连接方式。

取决传感器是否需要供电或单一直连。

单一直连采用两线制连接，分正向切换连接（对第二排）和负向切换连接（对第三排）决
定于传感器和所选端子型号（参见选型样本）。

连接示意图见下图4:
图4四通道输入端子连线示意图
3．八通道端子KL1xx8的连线
八通道端子电气线路一般如图5所示。

四排接线孔皆为输入信号端。

接线方式：只能两线制，正向切换连接。

可从其它带有I/O电源正（DC）或火线（AC）的端子排引出公共电源线接到传感器一端，另一端接回各信号通道端。

图5。

西门子300PLC所有模拟量模块接线问题汇总1、确定基准电位点很重要近期有学员咨询关于模拟量模块的问题，反映在现场的S7-300模拟量模块读数不变化，怎么弄都读数是32767。

尽管模拟量模块大家都很熟悉，但是类似的问题还经常有用户反应。

为此小编特意咨询了老师，老师将自己的经验归纳总结一下。

关于读不出值的问题，如果总是32767没有变化，其实值已经有了，只不过是超量程了。

如果值为0，那就要注意模拟量是否有问题了，使用万用表测量现场信号并没有超限。

为什么会出现这两种现象呢？这是因为选择的参考电位不同，例如，现场过来的信号为5V，那首先要问一下，基准点是几伏？10~15是5V，-10~ -5同样也是5V，如果测量端基准点是0V，那么测量就会有问题，所以一定要保证两端等电位。

模拟量模块的基准电位点就是MANA ，所有的接线都与之有关。

2、隔离与非隔离问题系列这里的隔离是指模拟量模块的基准电位点MANA 与地（也是PLC的数据地）隔离。

隔离模块MANA 与地M可以不连接，以MANA 作为测量端的参考电位；非隔离模块MANA 与地M必须连接，这样地M 变为MANA作为测量端的参考电位。

隔离模块的好处就是可以避免共模干扰。

如何知道模块是否是隔离模块，例如SM331模块，可以从模板规范中查到。

S7-300中只有一款SM334（SM355除外）模块是非隔离的，此外CPU31XC集成的模拟量也是非隔离的，共同特点就是模块的输出和输入公用M端。

同样传感器也有隔离与非隔离的问题。

通常非隔离的传感器电源的负端与信号的负端公用一个端子，例如传感器有三个端子 L， M 和S+，通过L， M端子向传感器供电，S+，M为信号的输出，公用M端。

判断传感器是否隔离最好还是参考手册。

隔离传感器信号负端与地M可以不连接，以信号负端作为信号源端的参考电位。

非隔离传感器信号负端必须在源端（设备端）接地，以源端的地作为信号的参考电位。

下面就是如何保证测量端与信号源端等电位接线的问题。
