高中物理选修3-4光的衍射现象

课时13.5光的衍射1.观察光的衍射现象,知道什么是光的衍射及产生明显衍射现象的条件。

2.能用衍射知识对生活中的现象进行分析和解释。

3.初步了解衍射光栅。

重点难点:衍射实验现象的观察以及产生明显衍射现象的条件和衍射条纹与干涉条纹的区别。

教学建议:光的衍射进一步证明了光具有波动性。

教学中,要让学生思考一般情况下不容易观察到光的衍射现象的原因,而后再观察衍射实验,来说明衍射现象以及发生衍射现象的条件。

教学过程中,可以通过复习机械波衍射的知识,来加深对光的衍射的理解。

还可以借助多媒体技术把衍射现象展示给学生,引发学生的兴趣和思考。

导入新课:蜡烛照到可调节孔大小的挡板上,当孔较大时光沿直线传播,在光屏上形成类似孔的亮斑;当孔变得较小时,则屏上形成烛焰的像;当孔再变小时,在屏上形成比孔大许多的模糊区域,这是为什么呢?你能解释吗?1.光的衍射(1)衍射现象:用单色平行光照射狭缝,当缝比较宽时,光沿着①直线通过狭缝,在狭缝后光屏上产生一条与缝宽②相当的亮条纹;当将缝调到很窄时,尽管亮条纹的③亮度有所降低,但是④宽度反而增大了,这表明光经过较窄的单缝时,并没有沿⑤直线传播,而是绕过了单缝的边缘传播到了更宽的空间,这就是光的衍射现象。

(2)常见的几种衍射:⑥单缝衍射、⑦圆孔衍射和泊松亮斑(圆屏衍射)。

(3)产生明显衍射的条件:障碍物、孔或狭缝的尺寸与光的波长⑧差不多,或比光的波长⑨小。

2.衍射光栅(1)定义:由许多⑩等宽的狭缝等距离地排列起来形成的光学元件叫衍射光栅。

(2)原理:增加狭缝的个数,衍射条纹的宽度将变窄,亮度将增加。

(3)分类:衍射光栅通常分为透射光栅和反射光栅两种。

1.光的衍射是不是说明光不能沿直线传播?解答:光的衍射与直线传播是在不同条件下的表现,都是正确的。

2.光的衍射能证明光的哪种学说是正确的?解答:波动说。

3.衍射现象中,如果增加狭缝的个数有什么现象?解答:衍射条纹的宽度将变窄,亮度将增加。

图样分析
单缝衍射规律
1、波长一定时，单缝窄的中央条纹宽，各条 纹间距大．
2、单缝不变时，光波越长的（红光）中央亮 纹越宽，条纹间隔越大．
3、白炽灯的单缝衍射条纹为中央亮，两侧为 彩色条纹，且外侧呈红色，靠近光源的内侧为 紫色．
圆孔衍射
A S
1、孔较大时——屏 上出现清晰的光斑
B
2、 孔较小时——屏 上出现衍射花样
答案 :正确的顺序是：D、E、A．D．C 点拨:弄清光的直线传播规律，小孔成像的原理，光
波发生明显衍射现象的条件．
［例4］在做单缝衍射实验中，下列说法中正确的是 A．将入射光由黄色换成绿色，衍射条纹间距变窄 B．使单缝宽度变小，衍射条纹间距变窄 C．换用波长较长的光照射，衍射条纹间距变宽 D．增大单缝到屏的距离，衍射条纹间距变宽
例3.使太阳光垂直照射到一块遮光板上，板上有可 以自由收缩的正方形孔，孔的后面放置一个光屏，在 正方形孔逐渐变小直至闭合的过程中，光屏上依次可 以看到几种不同的现象，试把下列现象依次排列：
A．圆形光斑 B．明暗相间的彩色条纹 C．变暗 消失 D．正方形光斑 E．正方形光斑由大变小
解析:由于光的波长很短，因此当孔很大时，不会使光 发生明显的衍射现象，此时光的传播可看做直线，可 在屏上得到孔的影；当孔继续减小时，虽不能使光发 生明显的衍射现象，但可以在屏上成一太阳的像；孔 继续减小时，光开始发生明显的衍射现象，出现明暗 相间的彩色条纹；孔进一步减小直至闭合，则由于进 光量的减小而使光线变暗消失．
光的衍射
光的干涉现象反映了光的波动性，而波动 性的另一特征是波的衍射现象，光是否具有衍 射现象呢？如果有衍射现象，为什么在日常生 活中我们没有观察到光的衍射现象呢？
水波、声波都会 发生衍射现象， 它们发生衍射的 现象特征是什么？

4.实验观察：在实验环节，观察学生对光的衍射现象的观察和分析能力，了解学生对实验操作的熟练程度，及时纠正学生的错误操作。
八、作业评价
1.作业批改：对学生的作业进行认真批改，了解学生对光的衍射现象的掌握程度，及时发现学生的不足之处。
2.作业点评：对学生的作业进行点评，鼓励学生继续努力，对学生的优点给予肯定，对学生的不足之处给予指导。
最后，我注意到学生在课堂讨论中参与的积极性不高，这可能是因为我没有提供足够的问题来激发学生的思考。因此，我计划在未来的教学中设计更多的问题和讨论环节，以激发学生的思考和参与度。
板书设计
1.光的衍射现象的定义：
-光的衍射现象定义：当光遇到障碍物时，光波会绕过障碍物继续传播的现象。
2.衍射现象的条件：
-衍射现象条件：孔径或障碍物尺寸小于或相当于光波的波长，或者孔径或障碍物尺寸与光波波长相近。
教师备课：
深入研究教材，明确光的衍射教学目标和光衍射重难点。
准备教学用具和多媒体资源，确保光衍射教学过程的顺利进行。
设计课堂互动环节，提高学生学习光衍射的积极性。
（二）课堂导入（预计用时：3分钟）
激发兴趣：
提出问题或设置悬念，引发学生的好奇心和求知欲，引导学生进入光衍射学习状态。
回顾旧知：
简要回顾上节课学习的光的基本概念和波动理论，帮助学生建立知识之间的联系。
解答：
光的衍射现象在实际应用中非常广泛。例如，在激光技术中，激光束通过透镜或狭缝时会产生衍射现象，这被用于调整激光束的传播方向和聚焦。在光纤通信中，光的衍射被用于增加光信号的传输距离和容量。在显微镜和望远镜中，衍射现象被用于放大和观察微小物体。此外，光的衍射还被应用于光学传感器、光学成像技术以及光学显示技术等领域。

四、双缝干涉与单缝衍射的比较.
15
【课堂训练与检测】 见学案“典题分类剖析”
【作业布置】 1、见学案“课后演练提升” 2、见学案“课时作业”
.
16
1、单缝衍射 1)单缝衍射现象
用平行光照射狭缝，在屏上产生一条与缝 宽相当的亮条纹。但是，当缝调到很窄时， 尽管亮条纹的亮度有所降低，但是宽度反 而增大了。
激
调 节
光
狭
束
缝
宽
窄
.
像屏
5
2)图样特征 (1)单色光的衍射条纹？ 亮暗相间，中央条纹亮度大; 分布不均匀，中央条纹宽度大; (2)白光的衍射条纹？ 中间是白色亮条纹，两边是彩色条纹;
不 同 点
条纹 距离
条纹 间距
条纹宽度相等 各相邻条纹等间距
条纹宽度不等， 中央最宽
各相邻条纹间距 不等
衍 射 的
亮度
清晰条纹，亮度基 本相等
中央条纹最亮， 两边变暗
比 较
相同点
波特有的现象，属于波的叠加； 都有明暗相间的条纹
.
14
【课堂小结】
一、产生明显衍射现象的条件——
障碍物或孔的尺寸跟波长相近或者比光的波长还要小
(其中最靠近中央的色光是紫色，最远离中央的 是红光)
.
6
1)缝越窄，亮纹的亮度_降__低___，
但条纹宽度__变_宽___。
2)入射光的波长越短，条纹宽度__越_窄___。
.
7
2、圆孔衍射
1)圆孔衍射现象
S
用点光源照射圆孔，
在屏上产生一个圆形
亮斑。但是，当圆孔
缩小到一定程度时，
光所达到的范围会远
远超过它沿直线传播

人教高中物理选修
3-4 光的衍射(1)
【教学目的】1、理解常见的
2、比拟分析双缝干预与单缝衍射条纹的区别
【教学重点】光的衍射现象
【教学难点】
主备教案自备教案【引入】我们知道，波能绕过障碍物产生衍射，并且在一定的条件下，
可以观察到明显的衍射现象。

光既是一种波，那么能否产生明显的衍
射现象？
【新授】
一、光的衍射：
1、光的衍射现象：光在传播过程中，遇到障碍物或小孔时，光将偏离
直线传播的途径而绕过障碍物后传播的现象
2、产生明显衍射现象的条件：障碍物或小孔的尺寸比光的波长小或差
不多
3、常见的光的衍射现象：
①光通过狭缝的衍射现象：
A、单色光通过狭缝时，在屏幕上出现明暗相间的条纹，中央为亮条纹；
中央条纹较宽，其余亮纹变窄．
B、白光通过狭缝时，在屏上出现彩色条纹，中央为白条纹．
②光通过小孔的衍射现象：光通过小孔时(孔很小)在屏上会出现明暗
相间的圆环，中间很亮．
③光照到小圆板上的衍射现象：当照到不透明的小圆板上，在屏上圆
板的阴影中心，出现亮斑——泊松亮斑．
4、光通过小孔与小圆板上衍射现象的区别：
①小圆屏衍射图样的中央有个亮斑——著名的“泊松亮斑〞
②小圆屏衍射图样中亮环或暗环间距随着半径的增大而减小，而圆孔
衍射图样中亮环或暗环间距随半径增大而增大
5、双缝干预与单缝衍射条纹的区别：。

巩固练习
5.关于衍射下列说法正确的是（ ABD ）
A.衍射现象中衍射花样有亮暗条纹的出现是光的叠加 的结果 B.双缝干涉中也存在着光的衍射现象 C.影的存在是一个与衍射现象相矛盾的客观事实 D.一切波都可以产生衍射
巩固练习
6.如下图所示，是用游标卡尺两测脚间的狭缝观察日 光灯光源时所看到的四个现象。当游标卡尺两测脚间 的狭缝宽度从0.8mm逐渐变小时,所看到的四个图像的
11、一个好的教师，是一个懂得心理学和教育学的人。2021/7/262021/7/262021/7/26Jul-2126-Jul-21
12、要记住，你不仅是教课的教师，也是学生的教育者，生活的导师和道德的引路人。2021/7/262021/7/262021/7/26Monday, July 26, 2021
9、要学生做的事，教职员躬亲共做 ；要学 生学的 知识， 教职员 躬亲共 学；要 学生守 的规则 ，教职 员躬亲 共守。2 021/7 /2620 21/7/ 26Mon day, July 26, 2021
10、阅读一切好书如同和过去最杰出的人谈话。2021/7/262021/7/262021/7/267/26/2021 2:34:52 AM
水波、声波都会发生衍射现 象，它们发生衍射的现象特 征是什么？条件是什么？
新课内容
一、光的衍射现象
如何才能观察到光的衍射现象呢？ 波长很短：400nm--700nm
取一个不透光的屏，
激
在它的中间装上一个
光
宽度可以调节的狭缝，
束
用平行的单色光照射，
在缝后适当距离处放
一个像屏。
新课内容
一、光的衍射现象
17、儿童是中心，教育的措施便围绕他们而组织起来。2021/7/262021/7/262021/7/262021/7/26

时,出现明条纹。

2
k 1,2,...
（10-13）
单缝衍射的光强分布曲线如图10-11所示。曲线上的极大值 对应着式（10-13）的明条纹的位置，而光强的极小值则对应着 式（10-13）的暗条纹的位置。
+ 对一定波长的光，如果已知单缝的宽度，并能测定第k级
暗条纹或明条纹相对应的角度，就可以计算出入射光的波 长； + 对一定波长的光，单缝的宽度越小，产生各级明暗条纹所 对应的衍射角越大。因此在距离一定的光屏上，中央亮带 的宽度和各明条纹或暗条纹间的距离也将增大，光的衍射 现象越显著。反之，单缝如果很宽，则衍射现象很难观察 出来，这时即可将光看作是沿直线进行； + 如果单缝的宽度一定，则入射光的波长越短，各级明条纹 所对应的衍射角也越小，入射光的波长越长，各级明条纹 所对应的衍射角也越大。
利用这样的半波带来分析衍射图样的方法叫做半波带法。
上述明暗条纹的形成条件,可用数学式子表示.即当最大光 程差 a sin 适合于下式
2 时,出现暗条纹,式中正负号表示P点在 P 0 的两侧。 a sin 2k

k
k 1,2,...
（10-12）
a sin (2k 1)
光的衍射现象是光的波动性的的又一种表现， 通过对这一现象的研究，可以从另一个侧面认 识光的本质。
1．光的衍射现象
当点（或线）光源发出的光波，通过小圆孔、单狭缝或其它障碍物 而到达屏幕上时，只要这些障碍物足够小时，就可以发现屏上的不到这 些物体清晰的几何投影，而是有光进入阴影区内；影外区域的光强分布 也不再均匀，这种现象叫做光的衍射（diffraction of light）。
例如，一个强的单色点 光源，经过开在薄板中央的 小孔，在适当距离的光屏上 就可以看到如图10-7所示的 衍射图样：在与小孔形状相 同的亮斑的周围，围绕着明 暗相间的同心圆状的环纹， 这些环纹就叫做衍射条纹 （diffraction fringe）。

(2)圆孔衍射：中间是大且亮的 圆形亮斑 ，周围分布着明 暗相间的 同心圆环 ，且越靠外，圆形亮条纹的亮度 越弱 ， 宽度 越小 。
(3)泊松亮斑：若在单色光传播途中，放一个较小的圆形障 碍物，会发现在阴影的中心有一个 亮斑 ，这就是著名的泊松
亮斑。
二、衍射光栅 由许多 等宽 的狭缝 等距离 地排列起来形成的光学元件。 和单缝衍射相比，衍射光栅的衍射条纹的间距 变窄 ，亮度 增加 。分为 透射光栅 和 反射光栅 两类。
答案：D
②衍射条纹特点：衍射条纹是一些明暗相间的条纹，中央 条纹最宽、最亮，离中央条纹越远，亮条纹的宽度越小，亮度 越低。
(2)光产生明显衍射现象的条件 障碍物或孔的尺寸比波长小或跟波长相差不多。
2．三种衍射图样的特点比较 (1)单缝衍射图样 ①中央条纹最亮、越向两边越暗，条纹间距不等。越靠 外，条纹间距越小。 ②缝变窄通过的光变少，而光分布的范围更宽，所以亮纹 的亮度降低。
1．为什么日常生活中很难观察到光的衍射现象？ 提示：由于光波的波长很小，日常生活中的挡光物体尺寸 远大于光的波长，难以满足光发生明显衍射现象的条件，所以 日常生活中很难观察到光的衍射现象。
2．如何理解“光沿直线传播”这一规律？ 提示：光是一种波，衍射是它基本的传播方式，但在一般 情况下，由于障碍物都比较大(相对光的波长来说)，衍射现象 很不明显，故光可近似地看做是沿直线传播。所以，光沿直线 传播只是近似规律。
(3)不透明的小圆板衍射图样(泊松亮斑) ①中央是亮斑。 ②周围的亮环或暗环间距随半径增大而减小。
3．单缝衍射与双缝干涉的比较
4.衍射光栅 (1)衍射光栅的结构：由许多等宽的狭缝等距离排列起来形 成的光学仪器。 (2)衍射图样的特点：与单缝衍射相比，衍射条纹的宽度变 窄，亮度增加。 (3)衍射光栅的种类：反射光栅、透射光栅。

高中物理选修3-4知识点光的干涉、衍射和偏振1）光的干涉现象：是波动特有的现象，由托马斯•杨首次观察到。

（1）在双缝干涉实验中，条纹宽度或条纹间距：λdL x =∆ L ：屏到挡板间的距离，d ：双缝的间距，λ：光的波长，△x ：相邻亮纹（暗纹）间的距离（2）图象特点：中央为明条纹，两边等间距对称分布明暗相间条纹。

红光（λ最大）明、暗条纹最宽，紫光明、暗条纹最窄。

白光干涉图象中央明条纹外侧为红色。

2）光的颜色、色散A 、薄膜干涉（等厚干涉）：图象特点：同一条亮（或暗）条纹上所对应薄膜厚度完全相等。

不同λ的光做实验，条纹间距不同单色光在肥皂膜上（上薄下厚）形成水平状明暗相间条纹B 、薄膜干涉中的色散⑴、各种看起来是彩色的膜，一般都是由于干涉引起的⑵、原理：膜的前后两个面反射的光形成的⑶、现象：同一厚度的膜，对应着同一亮纹（或暗纹）⑷、厚度变化越快，条纹越密白光入射形成彩色条纹。

C 、折射时的色散⑴光线经过棱镜后向棱镜的底面偏折。

折射率越大，偏折的程度越大⑵不同颜色的光在同一介质中的折射率不同。

同一种介质中，由红光到紫光，波长越来越短、折射率越来越大、波速越来越慢3）光的衍射：单缝衍射图象特点：中央最宽最亮；两侧条纹不等间隔且较暗；条纹数较少。

（白光入射为彩色条纹）。

光的衍射条纹：中间宽，两侧窄的明暗相间条纹（典例：泊松亮斑）共同点：同等条件下，波长越长，条纹越宽4）光的偏振：证明了光是横波；常见的光的偏振现象：摄影，太阳镜，动感投影片，晶体的检测，玻璃反光⑴偏振片由特定的材料制成，它上面有一个特殊的方向（叫做透振方向），只有振动方向与透振方向平行的光波才能通过偏振片。

⑵当只有一块偏振片时，以光的传播方向为轴旋转偏振片，透射光的强度不变。

当两块偏振片的透振方向平行时，透射光的强度最大，但是，比通过一块偏振片时要弱。

当两块偏振片的透振方向垂直时，透射光的强度最弱，几乎为零。

⑶只有横波才有偏振现象。

⑷光波的感光作用和生理作用等主要是由电场强度E 所引起的，因此常将E 的振动称为光振动。

不只是狭缝、圆孔和圆盘，各种不同形状的物体都能使光发生 衍射，以至使影的轮廓模糊不清，其原因是光通过物体的边缘而发生 衍射的结果．
想一想：
为什么我们说光沿直线传播是有条件的？
我们通常所说“光沿直线传播”只是一种特殊情况，光在没有 障碍物的均匀介质中是沿直线传播的。
考虑到光的衍射，则只有在障碍物的尺寸比光的波长大得多的 情况下，光才可以看作是沿直线传播的。
单色光形成明暗条纹， 白光形成彩色条纹
三、圆孔衍射
1、孔较大时——
A S
光沿直线传播
屏上出现光斑， 但边缘有些模糊.
光的衍射
B
三、圆孔衍射
2、孔减小时——
A S
光沿直线传播
屏上出现光源倒立的像
小孔成像
B
三、圆孔衍射
3、孔较小时——
光的衍射
屏上出现衍射图板上，板上有可以自由收缩的正方形
二、光的双缝干涉与单缝衍射的比较
种类 项目
单缝衍射
双缝干涉
产生 障碍物或孔的尺寸比波 频率、振动方向相同,相位差
条件 长小或跟波长差不多 恒定的两列光波相遇叠加
不 同
条纹 宽度
条纹宽度不等,中央最宽
条纹宽度相等
点
条纹 各相邻条纹间距不等,越 间距 靠外条纹间距越小
各相邻条纹等间距
亮度 中间条纹最亮,两边变暗 清晰条纹,亮度基本相等
孔，孔的后面放置一个光屏，在正方形孔逐渐变小直至闭合的过程中，光
屏上依次可以看到几种不同的现象，试把下列现象依次排列：
A．圆形光斑
B．明暗相间的彩色条纹 C．变暗消失
答案：
D．正方形光斑 E．正方形光斑由大变小
D→E→A→B→C

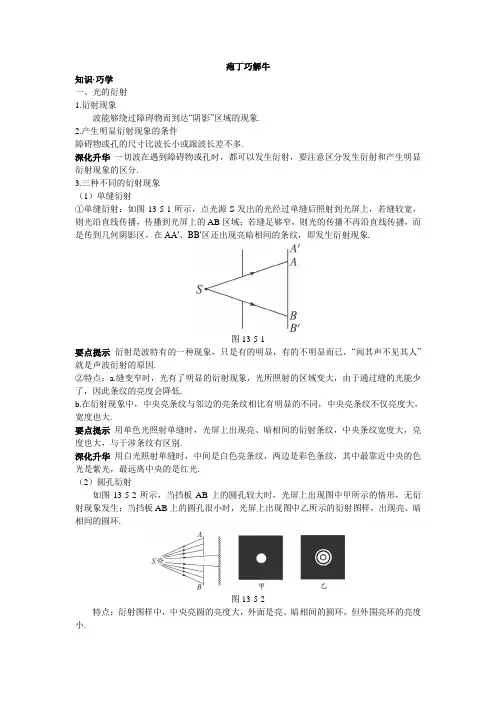

疱丁巧解牛知识·巧学一、光的衍射1.衍射现象波能够绕过障碍物而到达“阴影”区域的现象.2.产生明显衍射现象的条件障碍物或孔的尺寸比波长小或跟波长差不多.深化升华一切波在遇到障碍物或孔时，都可以发生衍射，要注意区分发生衍射和产生明显衍射现象的区分.3.三种不同的衍射现象（1）单缝衍射①单缝衍射：如图13-5-1所示，点光源S发出的光经过单缝后照射到光屏上，若缝较宽，则光沿直线传播，传播到光屏上的AB区域；若缝足够窄，则光的传播不再沿直线传播，而是传到几何阴影区，在AA′、BB′区还出现亮暗相间的条纹，即发生衍射现象.图13-5-1要点提示衍射是波特有的一种现象，只是有的明显，有的不明显而已，“闻其声不见其人”就是声波衍射的原因.②特点：a.缝变窄时，光有了明显的衍射现象，光所照射的区域变大，由于通过缝的光能少了，因此条纹的亮度会降低.b.在衍射现象中，中央亮条纹与邻边的亮条纹相比有明显的不同，中央亮条纹不仅亮度大，宽度也大.要点提示用单色光照射单缝时，光屏上出现亮、暗相间的衍射条纹，中央条纹宽度大，亮度也大，与干涉条纹有区别.深化升华用白光照射单缝时，中间是白色亮条纹，两边是彩色条纹，其中最靠近中央的色光是紫光，最远离中央的是红光.（2）圆孔衍射如图13-5-2所示，当挡板AB上的圆孔较大时，光屏上出现图中甲所示的情形，无衍射现象发生；当挡板AB上的圆孔很小时，光屏上出现图中乙所示的衍射图样，出现亮、暗相间的圆环.图13-5-2特点：衍射图样中，中央亮圆的亮度大，外面是亮、暗相间的圆环，但外围亮环的亮度小.深化升华(1)单色光照射时，中央为亮圆，外面是亮度越来越暗的亮环；(2)白光照射时，中央亮圆为白色，周围是彩色圆环.（3）泊松亮斑——障碍物的衍射现象在1818年，法国物理学家菲涅耳提出波动理论时，著名的数学家泊松根据菲涅耳的波动理论推算出圆板后的中央应出现一个亮斑，这看起来是一个荒谬的结论，于是在同年，泊松在巴黎科学院宣称他推翻了菲涅耳的波动理论，并把这一结果当作菲涅耳的谬误提了出来，但有人做了相应的实验，发现在圆板阴影的中央确实出现了一个亮斑，这充分证明了菲涅耳理论的正确性，后人把这个亮斑就叫泊松亮斑.各种不同形状的障碍物也能使光发生衍射，使影的轮廓模糊不清，若单色光传播途中，放一个较小的圆形障碍物，会发现在阴影中心有一个亮斑，这就是著名的泊松亮斑.辨析比较白光的衍射和单色光的衍射的区别白光的衍射条纹为中央亮而宽外侧暗而窄，靠近光源的外侧为彩色条纹，且外侧呈红色，靠近光源的内侧为紫色，条纹间距不等.而单色光的衍射条纹为中央亮而宽外侧暗而窄，条纹间距不等.因可见光中红、橙、黄、绿、蓝、靛、紫，各色光的波长不同，在发生衍射时的条纹间距也各不相同，对同样的障碍物或孔的尺寸，红光波长最长，产生的衍射条纹间距最大，紫光波长最小，产生的衍射条纹间距最小，所以红光在外侧而紫光在内侧.4.衍射现象的分析（1）用单色光照射狭缝，在狭缝较宽时，屏上出现一段亮条纹，且缝越窄，亮条纹也越窄，因为此时狭缝宽度比波长大很多，光是沿直线传播的；当狭缝很窄时，屏中央出现一条比狭缝宽度大很多的亮条纹，两侧的亮条纹离中央亮条纹更远，产生了明显的衍射现象.（2）用单色光照射小孔，随着圆孔的减小，屏上先后出现的是：圆形亮斑→光源倒立的像（小孔成像）→明暗相间的圆环（衍射图样）.（3）衍射条纹的产生，实质上是光波发生干涉的结果，即相干波叠加的结果.当光源发出的光照射到小孔或障碍物上时，小孔处看作有许多点光源，障碍物的边缘也要看成许多点光源（惠更斯原理）.这些点光源是相干光源，发出的光相干涉，在光屏上形成亮暗相间的条纹.5.光的干涉和光的衍射的比较（1）双缝干涉和单缝衍射都是波叠加的结果，只是干涉条纹是有限的几束光的叠加，而衍射条纹可认为是极多且复杂的相干光的叠加.（2）单缝衍射时，照射光的波长越长，中央亮纹越宽，衍射和干涉都能使白光分色，且中央白光的边缘均呈红色.（3）干涉和衍射的图样有相似之处，都是亮暗相间的条纹，只是干涉条纹中各条纹宽度和亮纹亮度基本相同，衍射条纹中各条纹宽度和亮纹亮度均不等，中央亮纹最宽最亮.辨析比较单缝衍射与双缝干涉现象都有明暗相间的条纹，它们有以下相同点与不同点：知识点一光的衍射及发生明显衍射的条件例1在单缝衍射实验中，下列说法中正确的是（）A.将入射光由黄色换成绿色，衍射条纹间距变窄B.使单缝宽度变小，衍射条纹间距变窄C.换用波长较长的光照射，衍射条纹间距变宽D.增大单缝到屏的距离，衍射条纹间距变宽解析：当单缝宽度一定时，波长越长，衍射现象越明显，即光偏离直线传播的路径越远，条纹间距也越大；当光的波长一定时，单缝宽度越小，衍射现象越明显，条纹间距越大；光的波长一定、单缝宽度也一定时，增大单缝到屏的距离，衍射条纹间距也会变宽.故选项A、C、D正确.答案：ACD方法归纳通过光屏观察衍射条纹与用眼睛直接观察衍射条纹的情况是有所不同的.单缝到屏的距离增大时，屏上条纹间距变大，亮度变弱，条纹数目不变（屏足够大）；如果用眼睛直接观察，眼睛必须靠近单缝，当略微增大眼睛与单缝距离时，观察到的条纹间距也会略大，而条纹数目将减少，因为眼睛的受光面很小（相当于光屏很小），所以当眼睛与单缝的距离过大时，就观察不到衍射条纹.例2某同学把卡尺间的窄缝调节到0.5 mm去观察某一线光源，看到了彩色条纹.他把缝的宽度增加到0.8 mm，再观察同一光源，看到的现象是但亮度增大.若他把缝的宽度减小到0.2 mm，则看到的现象是_____________________________________.这说明在衍射现象中，衍射图样条纹的宽度及亮度与______________有关，当其_____________时，衍射现象更为明显.解析：当窄缝宽度变窄时，它和光波的波长越接近，衍射现象越明显，同时通过窄缝的光能越少，到达光屏上的宽度越宽，亮度就越弱.答案：彩色条纹变窄彩色条纹变宽但亮度减弱单缝宽度变窄知识点二波的衍射与其他现象的比较研究例3如图13-5-3所示，A、B两幅图是由单色光分别射到圆孔而形成的图象，其中图A是光的_________________（填“干涉”或“衍射”）图象.由此可以判断出图A所对应的圆孔的孔径_________________（填“大于”或“小于”）图B所对应的圆孔的孔径.图13-5-3解析：A中出现明暗相间的条纹，是衍射现象，只有障碍物或孔的尺寸和光波波长相差不多时，才能发生明显的衍射现象.图A是光的衍射图样，由于光波波长很短，约在10-7的数量级上，所以图A对应的圆孔的孔径比图B所对应的圆孔的孔径小.图B的形成可以用光的直线传播解释.答案：衍射小于巧解提示光发生明显衍射现象的条件是障碍物或孔的尺寸和光波波长相差不多，而当障碍物或孔的尺寸比光波波长大得多时，衍射现象不明显.例4声波比光波容易产生明显的衍射，原因是（）A.声波是纵波，光波是横波B.声波是机械波，光波是电磁波C.一般障碍物尺寸跟声波波长相近而比光波波长大得太多D.声波必须通过介质传播，而光波可以在真空中传播解析：产生明显的衍射现象的条件是障碍物或孔的尺寸能与波长相近，声波的波长比光波的波长大，与一般障碍物尺寸相近，容易满足衍射条件，因而容易产生明显的衍射.正确答案选C项.答案：C方法归纳能观察到明显的衍射现象的条件是障碍物的尺寸能跟光的波长相比甚至比光的波长还要小，由于可见光的波长一般为数千埃，比普通障碍物尺寸小得多，所以光波的衍射现象观察起来稍难一些.例5用一单色光源垂直照射带有圆孔的不透明光屏，下列几种情况中，在小孔后面的光屏上各看到什么现象？(1)小孔的直径为1 cm；(2)小孔的直径为1 mm；(3)小孔的直径为0.5 μm.解析：小孔的直径大小决定屏上现象.当孔的直径较大，比光的波长大的多，此时光的衍射极不明显，光沿直线传播；当孔的直径很小，可以与光波的波长相差不多时，光的衍射现象明显.答案：(1)当圆孔的直径为1 cm时，在光屏上只能看到与圆孔形状相同的亮斑.这是光沿直线传播的结果.(2)当圆孔的直径为1 mm时，在光屏上能看到单色光源倒立的像，这是小孔成像，也是光沿直线传播的结果.(3)当圆孔的直径为0.5 μm时，在光屏上能看到明暗相间的圆环.这是由于小孔尺寸与光波的波长差不多，光发生衍射的结果.巧解提示我们在观察光的衍射实验时，当缝（或孔）的线度逐渐变小时，在光屏上可以看到光斑先逐渐变小进而小孔成像，然后又出现明暗相间的条纹（圆环）.继续使缝（或孔）变小，明暗条纹（圆环）的宽度和间距会随之变大，从而体现量变引起质变的规律.进而认识到，任何规律都有其适用条件.光的直线传播只是一条近似的规律，只有在光的波长比障碍物或孔的线度小得多的情况下，才可以看成是沿直线传播的.问题·探究设计实验探究问题当光在传播中遇到孔时，会因为不同大小的孔发生不同现象吗？探究过程:实验原理：让烛光照射到一块遮光板上，板上有一个可自由收缩的三角形孔，当此三角形孔缓慢地由大收缩变小直到闭合时，孔后的屏上将先后出现不同的现象（遮住侧面光）.实验器材：蜡烛、遮光板（有一个可自由收缩的三角形孔）、屏.实验过程：当三角形孔较大时，屏上出现一个三角形光斑，如图13-5-4甲所示，随着三角形也缓慢地收缩，光斑逐渐变小；当三角形孔小到一定程度时，屏上会出现倒立的烛焰，如图13-5-4乙所示；继续使三角形孔缓慢收缩，可以观察到小孔衍射图样；当孔闭合时，屏上就会一片黑暗.图13-5-4探究结论:随着三角形孔的缩小，光分别呈现出在不同条件下的传播特点：直线传播和发生衍射.。

光的衍射知识集结知识元光的衍射知识讲解一、光的衍射1．光的衍射现象光在传播过程中，遇到障碍物或小孔时，光将改变沿直线传播的规律而绕到障碍物后面传播的现象．（1）单缝衍射：单色光通过狭缝时，在屏幕上出现明暗相间的条纹，中央为亮条纹，中央条纹最宽、最亮，其余条纹向两侧逐渐变窄、变暗；白光通过狭缝时，在屏上出现彩色条纹，中央为白色条纹．（2）圆孔衍射：光通过小孔时(孔很小)在屏幕上会出现明暗相间的圆环．2．产生明显衍射现象的条件在障碍物或小孔的尺寸可以跟光的波长相差不多，甚至比光的波长还要小的时候，就会出现明显的衍射现象．3．光的衍射现象和光的直线传播的关系光的直线传播只是一个近似的规律，当光的波长比障碍物或小孔小得多时，光可以看成沿直线传播；在孔或障碍物尺寸可以跟波长相比，甚至比波长还要小时，衍射现象就十分明显．例题精讲光的衍射例1.下列说法正确的是（）A．LC振荡电路中，当电流增大时，电容器所带电量也增大B．光的行射现象说明在这一现象中光不沿直线传播了C．光的干涉是光叠加的结果，但光的衍射不是光叠加的结果D．发生多普勒效应时，波源的频率保持不变例2.下列说法中正确的是（）A．观看3D电影《复仇者联盟4》时，所佩戴的眼镜利用了光的衍射知识B．军队士兵过桥时使用便步，是为了防止桥发生共振现象C．手机上网时用的Wifi信号属于无线电波D．红光由空气进入水中，波长变长，颜色不变E．分别用蓝光和黄光在同一装置上做双缝干涉实验，用黄光时得到的条纹间距更宽例3.下列说法正确的有（）A．均匀变化的磁场产生均匀变化的电场B．相对论认为时间和空间与物质的运动状态无关C．在干涉现象中，振动加强点的位移可能比减弱点的位移小D．在单缝衍射实验中，减小缝的宽度，中央条纹变宽变暗例4.下列说法正确的是（）A．太阳光通过三棱镜形成彩色光谱，这是光的折射的结果，这一现象叫做光的色散B．激光测距是应用了激光平行性好的特点C．光导纤维传送图象信息利用了光的衍射原理D．在双缝干涉实验中要使条纹变宽，唯一的办法是将入射光由绿光变为红光E．A、B两种光从相同的介质入射到真空中，若A光的频率大于B光额频率，则逐渐增大入射角，A光先发生全反射例5.机械波可以绕过障碍物继续传播的现象叫衍射。

答案:ACD 题后反思障碍物的尺寸可以跟光的波长相比或比光的波长还要 小时能产生明显的衍射。对同样的障碍物,波长越长的光,衍射现 象越明显;对某种波长的光,障碍物越小,衍射现象越明显。
-11-
5.光的衍射 类型一 类型二
目标导航
Z Z D 知识梳理 HISHISHULI
重难聚焦
HONGNANJUJIAO
-10-
5.光的衍射 类型一 类型二
目标导航
Z Z D 知识梳理 HISHISHULI
重难聚焦
HONGNANJUJIAO
典பைடு நூலகம்透析
IANLITOUXI
解析:当单缝宽度一定时,波长越长,衍射现象越明显,即光偏离直 线传播的路径越远,条纹间距也越大;当光的波长一定时,单缝宽度 越小,衍射现象越明显,条纹间距越大;光的波长一定、单缝宽度也 一定时,增大单缝到屏的距离,衍射条纹间距也会变宽,故选项A、C、 D正确。
-3-
5.光的衍射
目标导航
Z Z D 知识梳理 HISHISHULI
重难聚焦
HONGNANJUJIAO
典例透析
IANLITOUXI
用单色光照射小孔,随着圆孔的逐渐减小,屏上先后有何变化?
提示:圆形亮斑→光源倒立的像(小孔成像)→明暗相间的圆环(衍
射图样)。
3.产生明显衍射现象的条件
在障碍物或小孔的尺寸可以跟光的波长相比,甚至比光的波长还
-13-
5.光的衍射 类型一 类型二
目标导航
Z Z D 知识梳理 HISHISHULI
重难聚焦
HONGNANJUJIAO
典例透析
IANLITOUXI
解析:光的干涉现象和光的衍射现象都是波的特有现象,都是光 波叠加的结果,若光的干涉条纹是彩色的,则光的衍射条纹也是彩 色的,只是条纹间距特点及亮度特点不同而已。

高中物理选修3-4知识点光的干涉、衍射和偏振1）光的干涉现象: 是波动特有的现象, 由托马斯•杨首次观察到。

（1）在双缝干涉实验中, 条纹宽度或条纹间距：λdL x =∆ L: 屏到挡板间的距离, d: 双缝的间距, λ: 光的波长, △x: 相邻亮纹（暗纹）间的距离（2）图象特点:中央为明条纹, 两边等间距对称分布明暗相间条纹。

红光（λ最大）明、暗条纹最宽, 紫光明、暗条纹最窄。

白光干涉图象中央明条纹外侧为红色。

2）光的颜色、色散A.薄膜干涉（等厚干涉）:图象特点: 同一条亮（或暗）条纹上所对应薄膜厚度完全相等。

不同λ的光做实验, 条纹间距不同单色光在肥皂膜上（上薄下厚）形成水平状明暗相间条纹B.薄膜干涉中的色散⑴、各种看起来是彩色的膜, 一般都是由于干涉引起的⑵、原理: 膜的前后两个面反射的光形成的⑶、现象: 同一厚度的膜, 对应着同一亮纹（或暗纹）⑷、厚度变化越快, 条纹越密白光入射形成彩色条纹。

C.折射时的色散⑴光线经过棱镜后向棱镜的底面偏折。

折射率越大, 偏折的程度越大⑵不同颜色的光在同一介质中的折射率不同。

同一种介质中, 由红光到紫光, 波长越来越短、折射率越来越大、波速越来越慢3）光的衍射: 单缝衍射图象特点: 中央最宽最亮；两侧条纹不等间隔且较暗；条纹数较少。

（白光入射为彩色条纹）。

光的衍射条纹: 中间宽, 两侧窄的明暗相间条纹（典例: 泊松亮斑）共同点: 同等条件下, 波长越长, 条纹越宽4）光的偏振: 证明了光是横波；常见的光的偏振现象: 摄影, 太阳镜, 动感投影片, 晶体的检测, 玻璃反光⑴偏振片由特定的材料制成, 它上面有一个特殊的方向（叫做透振方向）, 只有振动方向与透振方向平行的光波才能通过偏振片。

⑵当只有一块偏振片时, 以光的传播方向为轴旋转偏振片, 透射光的强度不变。

当两块偏振片的透振方向平行时, 透射光的强度最大, 但是, 比通过一块偏振片时要弱。

当两块偏振片的透振方向垂直时, 透射光的强度最弱, 几乎为零。

3、波长一定时，单缝窄的中央条纹宽， 各条纹间距大． 4、单缝不变时，光波波长大的（红光） 中央亮纹越宽，条纹间隔越大．
红光 单缝宽0.8mm 蓝光 单缝宽0.4mm
5、白光的单缝衍射条纹为中央亮条纹 为白色，两侧为彩色条纹，且外侧呈红 色，内侧为紫色．
白光 单缝宽0.4mm
实验：在不透明的屏上安装一个宽度可调的圆孔， 缝后放置一个光屏，用单色光平行光照射缝，调节 缝的宽度，你看到了什么现象？
【例题】某同学以线状白炽灯为光源，利用游标 卡尺两脚间形成的狭缝观察光的衍射现象后，总 结出以下几点(ACD ) A.若狭缝与灯丝平行，衍射条纹与狭缝平行 B.若狭缝与灯丝垂直，衍射条纹与狭缝垂直 C.衍射条纹的疏密程度与狭缝宽度有关 D.衍射条纹的间距与光的波长有关
【例题】在观察光的衍射现象的实验中,通过紧 靠眼睛的卡尺测脚形成的狭缝,观看远处的日光 灯管或线状白炽灯丝(灯管或灯丝都要平行于狭 缝),可以看到（ C ） A.黑白相间的直条纹 B.黑白相间的弧形条纹 C.彩色的直条纹 D.彩色的弧形条纹.
2.光发生明显衍射的条件： 缝、孔或障碍物的尺寸小于波长 或与波长差不多。尺寸越小，波 长越长，衍射现象越明显。
2.物理意义： 光的衍射现象说明光是一种波。
观察下列衍射图样，分析单缝衍射规律：
二、单缝衍射特点：
1、中央亮纹而亮．
红光 单缝宽0.4mm
2、两侧条纹具有对称性，亮纹较窄、 逐渐变暗．
2.光发生明显衍射的条件： 缝、孔或障碍物的尺寸小于波长 或与波长差不多。尺寸越小，波 长越长，衍射现象越明显。
2.物理意义： 光的衍射现象说明光是一种波。
课堂小 结
二、单缝衍射特点：
1、中央亮纹宽而亮．
2、两侧条纹具有对称性，亮纹较窄、 逐渐变暗．

练习:某同学以线状白炽灯为光源，利用 游标卡尺两脚间形成的狭缝观察光的衍 射现象后，总结出以下几点： A.若狭缝与灯丝平行，衍射条纹与狭缝 平行 B.若狭缝与灯丝垂直，衍射条纹与狭缝 垂直 C.衍射条纹的疏密程度与狭缝宽度有关 D.衍射条纹的间距与光的波长有关
【ACD】
练习:如图所示是用游标卡尺两测脚间的
光的衍射
李振斌
• 既然光是一种波,为什么我们日常生活中 观察不到光的衍射现象,而常常看到的是 光沿着直线传播的呢?
一、光的衍射
水波、声波都会发生衍射现象，它们 发生衍射的现象特征是什么？发生明显的 衍射现象，需要什么条件？
一、光的衍射（演示）
一切波都能发生衍射，通过衍射把能量传 到障碍物后面的阴影区域，能够发生明显衍射 的条件是障碍物或孔的尺寸跟波长差不多。
圆孔衍射
圆屏衍射 （泊松亮斑）
三、干涉条纹与衍射条纹的区别
1、干涉：等距的明暗相间的条纹，亮条纹的 亮度向两边减弱较慢。 衍射：中央有一条较宽亮条纹，两边是对称明 暗相间的条纹，亮条纹的亮度向两边减弱得很快。
（双缝）干涉图样 （单缝）衍射图样
双缝间距越小，条纹间距越 大 （单色光）波长越小，条纹 间距越小
狭缝观察日光灯光源时所看到的四个现 象.当游标卡尺两测脚间的狭缝宽度从 0.8mm逐渐变小时,所看到的四个图像的 顺序是 abcd .
共同进步！
一、光的衍射
4、单缝衍射条纹的特征：
A、中央亮纹宽而亮;
B、两侧条纹具有对称性，亮纹较窄、较暗。
5、观察下列衍射图样，分析衍射规律： 细缝越小，单色光衍射越明显，中央亮 条纹越宽。白光的单缝衍射条纹为中央亮， 两侧为彩色条纹，且外侧呈红色，靠近光源 的内侧为紫色。
