变电站监控系统一、引言随着社会的进步和发展，电力供应的安全和稳定性变得越来越重要。
而变电站作为电力系统的关键环节，其安全和稳定性的保障显得尤为重要。
为了实现对变电站的有效监控和管理，变电站监控系统应运而生。
本文将对变电站监控系统进行详细的介绍与分析。
二、什么是变电站监控系统变电站监控系统是指集中对变电站进行监测、控制和管理的一套软硬件系统。
通过传感器、数据采集设备、通信设备以及监控终端等组成的系统，可以实时地对变电站内各种设备的运行状态和环境参数进行监测和获取，并能够对其进行远程控制和操作。
三、变电站监控系统的功能1. 实时监测变电站设备的运行状态：通过与变电站设备的连接，监控系统可以实时地获取变电站内各种设备的运行状态，包括电压、电流、温度、湿度等参数。
这使得运维人员能够及时发现设备运行异常情况，进行相应的处理和维护，最大限度地减少因设备故障而引发的停电事故。
2. 远程控制和操作：通过监控系统，运维人员可以随时随地对变电站内的设备进行远程控制和操作。
比如，当发生异常情况时，运维人员可以立即切断故障设备的电源，防止更大的事故发生。
此外，还可以进行设备的远程重启、参数调整等操作，提高了运维效率。
3. 数据采集和分析：变电站监控系统可以对变电站内的各类数据进行采集和分析。
通过对这些数据的分析，可以预测设备的寿命，提前进行维护和更换，降低维修成本。
此外，还可以通过数据分析，优化变电站的运行方案，提高运行效率，并节约能源。
4. 告警和报警功能：监控系统能够根据设定的阈值，对设备运行异常进行自动告警和报警。
这样一旦出现设备故障或运行异常，相关人员可以立即收到告警信息，并及时做出响应和处理，确保设备的安全和稳定运行。
四、变电站监控系统的优势1. 提高运维效率：变电站监控系统可以实现对设备的远程控制和操作，减少了运维人员的出发次数，提高了工作效率。
2. 提高设备的可靠性和稳定性：通过实时监测和数据分析，变电站监控系统可以提前发现设备的故障和异常情况，采取相应的措施进行处理，保证设备的可靠性和稳定性。
dlt5149变电站监控系统设计规程一、前言1. 变电站监控系统是电力系统中重要的一环，其设计规程在保证系统安全稳定运行的也要满足现代化智能化的要求。
本规程的制定旨在规范变电站监控系统的设计过程，确保系统设计符合相关标准和技术要求，提高变电站监控系统的综合性能。
二、设计原则2. 变电站监控系统设计应遵循以下原则：1）安全性原则：确保监控系统在电力运行中的安全性，规避潜在的危险因素。
2）可靠性原则：保证监控系统的稳定可靠运行，减少故障发生和影响。
3）智能化原则：提高监控系统的智能化水平，增强对电力设备状态和运行情况的实时监测和分析能力。
4）开放性原则：支持多种通讯协议和接口标准，与其他设备和系统对接，实现信息互联互通。
三、技术要求3. 变电站监控系统应满足以下技术要求：1）实时性要求：系统应能实时监测变电站设备的运行状态和工况信息，对异常情况能够快速响应和处理。
2）可靠性要求：系统应具备高可靠性和可用性，确保在异常情况下能够自动切换到备用系统，保障电力供应的连续性。
3）数据准确性：监控系统获取的数据应准确无误，能够真实反映设备运行情况，为运维人员提供可靠的依据。
4）信息安全：系统应具备完善的信息安全保护机制，防范各类网络攻击和数据泄露风险。
四、系统组成4. 变电站监控系统主要由以下几个部分组成：1）数据采集模块：负责从变电站设备中采集数据，并将数据传输至监控中心。
2）监控中心：包括数据处理与存储模块、显示与操作模块，负责接收、处理、存储和显示监控数据。
3）通讯模块：负责与其他系统或设备进行通讯对接，实现信息传输和共享。
4）传感器和执行器：用于监测和控制变电站设备运行状态，将数据反馈给监控中心，并执行远程控制命令。
五、系统设计5. 变电站监控系统设计应遵循以下步骤：1）需求分析：了解用户需求，明确系统功能和性能要求，确定系统的基本功能结构和工作原理。
2）系统架构设计：设计系统的整体结构和各模块之间的关联，确定系统的功能模块和通讯接口。
![G681_110kV变电站视频监控系统专用技术规范标准[详]](https://uimg.taocdn.com/af737161590216fc700abb68a98271fe900eaf1f.webp)
G681_110kV变电站视频监控系统专用技术规范标准[详]一、总则1.1 编制目的本技术规范标准旨在为G681_110kV变电站视频监控系统的设计、施工、验收及运行维护提供详细的技术指导，确保系统安全、可靠、高效运行，满足变电站安全生产和智能化管理的需求。
1.2 适用范围本规范适用于G681_110kV变电站新建或改建工程中的视频监控系统。
其他电压等级的变电站视频监控系统可参照执行。
1.3 规范依据本规范依据国家相关法律法规、行业标准、电力系统安全规程以及视频监控技术发展现状编制而成。
二、系统设计要求2.1 设计原则（1）先进性：采用成熟、先进的技术和设备，保证系统长期稳定运行。
（2）可靠性：系统应具备高可靠性，关键设备应采用冗余配置。
（3）安全性：确保系统及信息的安全，防止非法侵入和恶意破坏。
（4）可扩展性：系统设计应考虑未来扩容和升级需求。
2.2 系统组成（1）前端设备：包括摄像头、云台、防护罩等。
（2）传输设备：包括光端机、光纤、同轴电缆等。
（3）中心控制设备：包括视频服务器、存储设备、监控工作站等。
（4）辅助设备：包括电源、防雷、接地等。
2.3 系统功能（1）实时监控：对变电站现场进行24小时实时监控。
（2）录像存储：对监控画面进行录像存储，便于事后查询。
（3）远程访问：支持远程客户端访问，实现远程监控。
（4）报警联动：与变电站其他系统（如安防、消防等）实现报警联动。
三、设备技术要求3.1 前端设备（2）云台：具备水平和垂直方向转动功能，运行平稳，响应速度快。
（3）防护罩：具备防水、防尘、防腐蚀等功能，适应户外恶劣环境。
3.2 传输设备（1）光端机：采用全双工通信方式，具备较强的抗干扰能力。
（2）光纤：采用单模或多模光纤，满足传输距离和带宽需求。
（3）同轴电缆：采用符合国标的高性能同轴电缆，保证信号传输质量。
3.3 中心控制设备（1）视频服务器：具备高处理能力，支持多路视频信号接入和存储。
变电站监控系统的功能随着我国电网建设的发展和安全要求的不断提高，自动化技术不断应用到变电站的建设和改造中；变电站计算机监控系统在变电站中的应用，提高了变电站的自动化水平；变电站的建设朝无人值班和少人看守的方向发展。
变电站自动化和无人值班是当今电网调度自动化领域的必然趋势，其发展势头方兴未艾。
无人值班是电力工业随着科学技术的发展而产生的新型的变电站运行方式，在这种运行方式里，先进技术成分含量大，它集中包含了工业自动化，人工智能分析，通讯等多学科先进技术的结晶，这是科学发展一般规律所直接导致的必然结果。
对原有变电站有步骤地实施无人值守改造势在必行的原因有：①它能更好地适应工业对电能质量的要求。
现代工业，尤其是高新技术产业，对电能的电压水平、频率、纹波系数、供电连续性等指标都有较高的要求，我们电力企业就要适应这种要求，工业自动化以及与之相应的变电站自动化有着信息量大、信息反馈快等人力不能超越的优点。
因此，在变电站中引入工业自动化，实现无人值班是科学的选择；②它是电力企业安全运行的要求，统计表明电力行业的事故中，由人为因素造成的占有一定的比重，实践证明人容易受环境、情绪、疾病等诸多因素影响，因此本身就是一个不可靠因素。
确实有不少事故是由人为误操作引起的，无人值班却可以提高运行可靠性。
从统计的结果看供电局实现变电站无人值班后，误操作事故率明显降低。
③从经济效益的角度看，当无人值班变电站达到一定数量时，就可以实现减人增效。
变电站自动化是在自动化技术、计算机技术、网络通讯技术的基础上发展起来的，我国大约在20世纪90年代才大规模推广变电站自动化和无人值班这项工作，经过10多年的发展基本形成了新建变电站全部采用综合自动化技术，常规站逐步向变电站自动化和无人值班过渡的局面。
1变电站计算机监控系统随着计算机技术、网络技术、通信技术、自动化技术的迅猛发展，为变电站实现全方位的自动化监测、保护、控制和管理打下了坚实的基础，基于网络化结构下的分层分布式计算机监控系统技术的逐渐趋于成熟，使得每一个变电站不再是电力系统的信息孤岛，逐步形成一个以控制中心为主体的分层、分级操作控制的新型管理模式。
变电站综合安防监控系统设计方案设计方案：一、项目背景随着社会的发展，电力事业正日益迅速发展。
变电站作为电力系统的重要组成部分，其安全运行对保障电网的稳定运行至关重要。
传统的变电站安防监控系统已不能满足实际需求，因此，开发一种综合安防监控系统，以提高变电站的安全性和管理效率，具有重要的意义。
二、系统功能1.实时监控：通过视频监控摄像头对变电站的各个监控点进行全天候监控，实时抓取视频画面，确保对重要区域的监控全面、及时。
2.安全防护：通过红外探测器、烟感探测器等设备对变电站周边环境进行智能感知，一旦发生异常情况，及时触发警报，通知相关人员进行处理。
3.巡检管理：通过RFID技术，对变电站的设备和设施进行精确的定位和管理。
可以根据巡检计划，自动记录巡检人员的巡检时间和巡检情况，减少信息记录和管理的工作量。
4.门禁控制：通过银行卡、指纹、密码等多种验证方式，对变电站的进出人员进行身份识别和权限控制，有效防止不明人员进入敏感区域。
5.报警管理：对变电站可能出现的各种安全威胁事件进行实时报警处理，并将相关监控画面自动发送给管理人员，便于快速响应和处理事件。
三、系统架构1.视频监控子系统：由主控服务器、视频存储服务器和各个视频监控点组成。
主控服务器负责视频画面的采集、处理和分发；视频存储服务器负责视频数据的存储和备份。
2.安全防护子系统：包括红外探测器、烟感探测器、声光警报器等设备，通过无线网络与主控服务器进行数据传输和联动控制。
3.巡检管理子系统：通过RFID读写设备、巡检终端和服务器软件组成，实现对巡检人员、巡检计划和巡检内容的管理和记录。
4.门禁控制子系统：包括门禁刷卡读写器、指纹识别装置和密码锁等设备，通过网络与主控服务器进行数据传输和权限管理。
5.报警管理子系统：包括报警控制面板、报警器等设备，通过网络与主控服务器进行数据传输和报警消息的处理。
四、系统优势1.实时监控：通过高清摄像头，可以实时监控变电站的各个角落，减少人为疏漏，发现潜在的安全隐患。
变电站在线监控系统变电站在线监控系统是现代电力系统的重要组成部分，它通过实时监控变电站内的各种设备状态，确保电力系统的稳定运行和高效管理。
该系统利用先进的传感器技术、通信技术和计算机技术，实现了对变电站内设备的全面监控，包括变压器、断路器、继电保护装置等关键设备的运行状态。
首先，变电站在线监控系统的核心是数据采集。
系统通过安装在设备上的传感器，实时收集设备的运行数据，如温度、压力、电流、电压等。
这些数据通过通信网络传输到监控中心，由监控软件进行处理和分析。
其次，系统的数据处理和分析功能是确保电力系统安全运行的关键。
监控软件能够对收集到的数据进行实时分析，及时发现设备的异常情况，如过载、过热等。
一旦发现异常，系统会自动发出警报，并提供相应的处理建议，以避免设备故障或事故的发生。
此外，变电站在线监控系统还具备远程控制功能。
在紧急情况下，操作人员可以通过系统远程控制变电站内的设备，如断开故障线路、调整变压器的运行参数等，以快速响应和处理突发事件。
系统还具有数据存储和历史分析功能。
所有收集到的数据都会被存储在数据库中，便于进行历史数据分析和趋势预测。
通过对历史数据的分析，可以发现设备的潜在问题，提前进行维护和检修，从而延长设备的使用寿命。
最后，变电站在线监控系统还支持与其他电力系统的集成，如电网调度系统、电力市场交易系统等。
通过与其他系统的集成，可以实现电力资源的优化配置和电力市场的高效运作。
综上所述，变电站在线监控系统通过实时监控、数据处理、远程控制、数据存储和系统集成等功能，为电力系统的安全、稳定和高效运行提供了有力保障。
随着技术的不断发展，未来的变电站在线监控系统将更加智能化和自动化，为电力行业的发展做出更大的贡献。

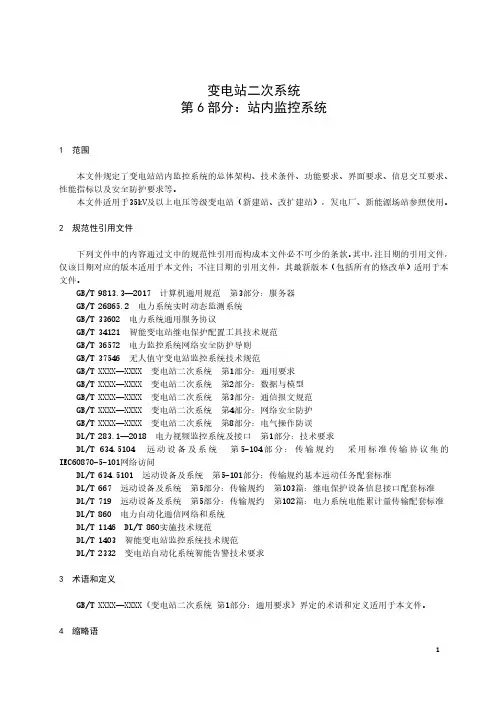

变电站二次系统第6部分：站内监控系统1范围本文件规定了变电站站内监控系统的总体架构、技术条件、功能要求、界面要求、信息交互要求、性能指标以及安全防护要求等。
本文件适用于35kV及以上电压等级变电站（新建站、改扩建站），发电厂、新能源场站参照使用。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9813.3—2017计算机通用规范第3部分：服务器GB/T26865.2电力系统实时动态监测系统GB/T33602电力系统通用服务协议GB/T34121智能变电站继电保护配置工具技术规范GB/T36572电力监控系统网络安全防护导则GB/T37546无人值守变电站监控系统技术规范GB/T XXXX—XXXX变电站二次系统第1部分：通用要求GB/T XXXX—XXXX变电站二次系统第2部分：数据与模型GB/T XXXX—XXXX变电站二次系统第3部分：通信报文规范GB/T XXXX—XXXX变电站二次系统第4部分：网络安全防护GB/T XXXX—XXXX变电站二次系统第8部分：电气操作防误DL/T283.1—2018电力视频监控系统及接口第1部分：技术要求DL/T634.5104远动设备及系统第5-104部分：传输规约采用标准传输协议集的IEC60870-5-101网络访问DL/T634.5101远动设备及系统第5-101部分：传输规约基本远动任务配套标准DL/T667远动设备及系统第5部分：传输规约第103篇：继电保护设备信息接口配套标准DL/T719远动设备及系统第5部分：传输规约第102篇：电力系统电能累计量传输配套标准DL/T860电力自动化通信网络和系统DL/T1146DL/T860实施技术规范DL/T1403智能变电站监控系统技术规范DL/T2332变电站自动化系统智能告警技术要求3术语和定义GB/T XXXX—XXXX《变电站二次系统第1部分：通用要求》界定的术语和定义适用于本文件。
电厂生产实时监视系统管理制度第一章总则第一条为了规范电厂生产实时监视系统的管理工作，确保其安全稳定运行，提高电厂生产管理的效率和水平，制定本管理制度。
第二条电厂生产实时监视系统是指用于实时监控和管理电厂生产运行情况的计算机系统及其相关设备和软件。
第三条电厂生产实时监视系统应具备以下功能：1.实时采集和展示电厂各项生产数据；2.提供数据查询、分析和报表功能；3.实现报警和预警机制；4.支持权限管理和数据安全保护；5.可远程访问和管理。
第四条电厂生产实时监视系统的管理原则是统一规划、科学设计、合理布局、高效运行、可靠安全、持续改进。
第五条电厂生产实时监视系统的管理部门应当依法明确，并配备专业人员进行管理和维护。
第六条本管理制度适用于本电厂所有生产实时监视系统的管理工作。
第二章质量管理第七条电厂生产实时监视系统的建设、升级、维护工作应当遵循相关的质量管理标准和规范。
第八条电厂生产实时监视系统应当实行备份和恢复机制，确保数据的完整性和可靠性。
第九条电厂生产实时监视系统应当进行定期巡检和维护，确保其正常运行。
第十条电厂生产实时监视系统的关键设备应当设置监控告警功能，及时发现故障并采取相应措施修复。
第三章安全管理第十一条电厂生产实时监视系统应当遵循网络与信息安全相关法律法规的要求，采取相应的技术和管理措施保障系统的安全。
第十二条电厂生产实时监视系统的管理部门应当制定和实施完善的安全策略，确保系统免受恶意攻击和非法访问。
第十三条电厂生产实时监视系统的权限管理应当精细化，实施严格的权限控制机制，确保只有具备相应权限的人员能够访问系统。
第十四条电厂生产实时监视系统的重要数据应进行加密保护，存储在安全的系统环境中，并进行定期的备份和存档。
第十五条电厂生产实时监视系统的管理部门应当建立健全的应急预案，及时应对系统故障、攻击和其他突发事件。
第四章运行管理第十六条电厂生产实时监视系统的管理部门应当制定科学合理的运行管理制度，明确各工作岗位的责任和权限。
变电站监控系统及远动验收细则一、引言随着电力系统的发展，变电站监控系统和远动技术的应用越来越广泛。
变电站监控系统是指通过安装在变电站内的监测和控制设备，实时监视变电站的运行状态和各种参数，提供远程控制和查询功能。
远动技术是指通过远程通信手段，实时监控变电站设备的状态，并通过远程控制进行自动化操作。
本文将详细介绍变电站监控系统和远动验收的具体细节。
二、变电站监控系统的要求1.实时监测功能：监控系统应能实时监测变电站的开关状态、电流、电压、温度等参数，并提供历史数据查询功能。
2.远程控制功能：监控系统应支持对变电站设备进行远程开关操作，并提供手动和自动控制模式。
3.报警功能：监控系统应具备报警功能，实时监测变电站设备的工作状态，并在异常情况下及时发出报警。
4.数据传输安全性：监控系统应确保数据传输的安全性，防止数据被篡改或泄露。
5.用户友好性：监控系统应具备良好的用户界面，易于操作和维护。
三、远动技术的要求1.远程通信功能：远动系统应具备稳定可靠的远程通信功能，可以通过互联网、移动通信网络等方式与远程监控终端进行通信。
2.自动化控制功能：远动系统应支持自动化控制功能，能够实现变电站设备的自动开关操作，提高设备运行效率和稳定性。
3.数据采集和处理：远动系统应能够实时采集并处理变电站设备的运行数据，提供报表和统计分析功能。
4.设备兼容性：远动系统应具备较强的设备兼容性，能够与各种类型和品牌的变电站设备进行通信和控制。
1.验收前的准备工作-确定验收标准和验收程序；-检查变电站监控系统和远动系统的设计文件和技术参数；-准备测试仪器和设备。
2.功能验收-对变电站监控系统进行功能测试，确保实时监测、远程控制、报警等功能正常运行；-对远动系统进行功能测试，确保远程通信、自动化控制、数据采集等功能正常运行。
3.性能验收-对变电站监控系统进行性能测试，包括数据传输速度、稳定性、可靠性等；-对远动系统进行性能测试，包括远程通信速度、控制响应时间、设备兼容性等。
变电站智能监控系统的设计随着电力系统的不断发展和壮大，变电站作为电力传输和分配的重要枢纽，其安全稳定运行对于保障电力供应的可靠性至关重要。
为了实现对变电站的高效、实时、准确监控，设计一套先进的智能监控系统成为了必然趋势。
一、变电站智能监控系统的需求分析在设计变电站智能监控系统之前，首先需要对其需求进行全面的分析。
变电站监控的主要目标是确保设备的正常运行、及时发现并处理故障、保障人员安全以及提高运维效率。
具体需求包括以下几个方面：1、设备状态监测对变电站内的各种设备，如变压器、断路器、隔离开关等进行实时监测，获取其运行参数，如电压、电流、温度、湿度等，以判断设备是否处于正常工作状态。
2、环境监测监测变电站内的环境参数，如温度、湿度、风速、烟雾等，为设备的正常运行提供适宜的环境条件。
3、图像监控通过安装摄像头，实现对变电站内设备和场景的实时图像监控，以便及时发现异常情况。
4、数据采集与传输能够准确、快速地采集各种监测数据，并将其可靠地传输到监控中心。
5、故障诊断与预警能够对采集到的数据进行分析处理，及时诊断出设备故障，并发出预警信号，以便采取相应的措施。
6、远程控制支持远程控制设备的操作，如开关的分合、设备的启停等。
7、安全防范具备入侵检测、火灾报警等安全防范功能，保障变电站的安全。
8、数据分析与报表生成对监测数据进行分析处理，生成各种报表，为运维决策提供数据支持。
二、系统总体架构设计基于上述需求分析，变电站智能监控系统的总体架构可以分为感知层、传输层和应用层三个部分。
1、感知层感知层主要由各种传感器、摄像头等监测设备组成，负责采集变电站内的设备状态、环境参数和图像等信息。
传感器可以采用智能传感器，具备数据采集、处理和传输功能，能够将采集到的数据以数字信号的形式传输给上层系统。
2、传输层传输层负责将感知层采集到的数据传输到应用层。
传输方式可以采用有线通信（如以太网、光纤等）和无线通信（如 4G、5G 等）相结合的方式，以满足不同场景下的数据传输需求。
变电所监控系统电气设备状态实时监测一、背景随着现代电网的建设和发展，电力系统中的变电所数量不断增加，变电所多处于人迹罕至的地方，常常面临环境恶劣，运维难度大等问题。
因此，变电所的安全运行和设备维护显得尤为重要。
变电所监控系统可以实时监测电气设备的状态，提供预警和保障电网的安全运行。
二、变电所监控系统的组成变电所监控系统由主控制器、监测装置、信号传输模块、告警输出以及数据处理系统等多个部分组成。
1.主控制器：主控制器扮演着最重要的角色。
它从监测装置中收集采集到的数据，并对其进行处理，输出各种有用的信息。
主控制器还可以与其它单元通讯，例如配电自动化系统、配电管理系统和远程监测系统等。
2.监测装置：监测装置是变电所监测系统的核心部分。
它可以使用多种技术来收集变电所的电气设备数据，例如可编程逻辑控制器、传感器、测量仪表和集中监测系统等。
3.信号传输模块：信号传输模块用于传输监测装置采集到的数据。
通常采用以太网、GPRS、WIFI等通信方式。
4.告警输出：告警输出可以把系统采集到的重要数据传输给相关人员（如维护工程师），以便及时采取必要的措施，防止电力设备发生故障、事故等问题。
5.数据处理系统：数据处理系统提供了数据管理、数据分析、数据处理、维护管理等方面的支持和工具。
数据处理系统通常与变电所监测系统的其它部分紧密地结合起来，以确保系统正常运行。
三、变电所监控系统的优势1.实时监测：变电所监控系统能够实时监测电气设备的状态，及时发现异常故障，给相关人员提供及时的预警信息，防止设备损坏。
2.精准诊断：监测装置采集到的真实数据，结合数据处理系统的算法进行计算，可以精准地诊断设备异常，让维护人员更快地做出准确的处理。
3.运维效率高：变电所监控系统自动化程度高，可以节约人力和成本，提高变电所的运维效率。
4.可远程监管：系统采用先进的通讯技术，让维护人员可以随时随地远程监管变电所的运营情况，实现变电所的无人值守。
四、总结目前，变电所监控系统已经得到广泛应用，实时监测电气设备状态的重要性已经越来越被人们所认可。
变电站监控系统设计方案变电站监控系统设计方案一、背景和目标随着电力行业的快速发展，变电站作为能源分配和传输的重要枢纽，其运行稳定性和安全性越来越受到关注。
为了确保变电站的正常运行和及时故障处理，设计一套先进的变电站监控系统显得至关重要。
本设计方案旨在提高变电站的运行效率、降低故障率、实现自动化监控、提供决策支持以及确保工作人员的安全。
二、系统架构变电站监控系统包括三个主要部分：数据采集、数据处理和分析、监控和报警。
1、数据采集：通过传感器和监测设备收集变电站的各种数据，包括设备状态、环境参数、电力参数等。
2、数据处理和分析：对采集的数据进行清洗、转换和解析，以便于后续的监控和诊断。
3、监控和报警：根据处理后的数据，监控系统的运行状态，并在出现异常时触发报警。
三、主要功能1、设备监控：监测设备的运行状态，包括电压、电流、功率因数等电力参数，以及设备温度、振动等运行状态。
2、环境监控：实时监测变电所的环境参数，如温度、湿度、空气质量等。
3、报警系统：设定报警阈值，当监测数据超过阈值时，触发报警并通知相关人员。
4、数据存储和分析：存储监测数据，进行长期数据分析，为设备维护和故障预防提供支持。
5、远程监控：通过互联网技术，实现在线远程监控，便于管理和维护。
四、系统特点1、高度自动化：本系统能够大幅降低人工巡检成本，实现24小时无人值守的自动化监控。
2、高可靠性：采用防雷、防电磁干扰等措施，确保系统的稳定运行。
3、可扩展性：系统设计灵活，便于扩展和升级，适应未来变电站的发展需求。
五、总结本变电站监控系统设计方案旨在提高变电站的运行效率、降低故障率、实现自动化监控、提供决策支持以及确保工作人员的安全。
通过实时监测设备状态和环境参数，能够及时发现潜在问题并触发报警，从而有效预防故障发生。
此外，数据的长期存储和分析可以为设备的维护和升级提供重要参考。
该系统的实施将有助于提高变电站的管理水平和维护效率，满足电力行业不断发展的需求。
国电智能变电站一体化监控系统解决方案一、背景介绍随着电网的建设和运营变得越来越复杂，对变电站的安全、稳定和高效运营的需求也越来越高。
由此，国电智能变电站一体化监控系统应运而生。
该系统通过集成各种监控设备和技术，实现对变电站各个环节的监控、控制和管理，提高变电站的运维水平和效率，确保电网运行的可靠性和稳定性。
二、系统架构1.数据采集层：通过传感器、仪器仪表等设备，实时采集变电站各种设备的运行数据，包括电流、电压、温度、湿度、气压等。
2.数据传输层：将采集到的数据通过有线或无线方式传输至上层的数据处理中心，确保数据的准确和及时性。
3.数据处理中心：对传输来的数据进行处理和分析，通过算法和模型计算得到各种参数的变化趋势、预警等。
这一层还可以对数据进行实时监测、查询和分析。
4.系统管理及控制层：通过对数据的处理和分析，形成对变电站运行状态的判断，一旦发现异常情况，系统可以通过自动控制或发送警报通知相关人员进行处理。
5.用户界面层：在PC端或移动设备上展示系统的各项功能和操作界面，方便用户进行操作和控制。
三、系统功能1.实时监测和数据采集：对变电站的各种设备实时进行监测和数据采集，包括线路的电流、电压参数，变压器的温度、湿度参数等；2.故障诊断和预警：通过系统对数据的分析和处理，实时判断设备运行是否正常，并预测可能发生的故障，及时通过界面或短信、邮件等方式发送给相关人员；3.智能控制和操作：对变电站的各种设备进行控制和操作，如远程开关、调整和控制线路的电流和电压等；4.统计和分析报表：对变电站的运行数据进行统计和分析，生成各种报表和图表，方便用户进行数据分析和决策；5.安全和保护功能：通过对设备的监控和控制，确保变电站的安全和稳定运行，避免火灾、爆炸等事故的发生。
四、系统优势1.实时性高：系统可以实时采集和处理变电站的各项数据，及时反馈变化情况，并提供预警功能。
2.可靠性强：系统具有自动诊断、故障预测等功能，能够提前预防和修复设备故障，降低事故发生的概率。
变电站综合自动化监控子系统变电站综合自动化监控子系统是现代电力系统的重要组成部分，它通过集成多种自动化技术和设备，实现了对变电站运行状态的实时监控、数据采集、故障诊断和控制操作。
该系统不仅提高了变电站的运行效率和安全性，还为电力系统的稳定运行提供了有力保障。
首先，变电站综合自动化监控子系统的核心功能是实时监控。
系统通过安装在变电站各个关键位置的传感器，如温度传感器、压力传感器、电流传感器等，实时收集设备运行数据。
这些数据通过通信网络传输至中央监控中心，由监控系统进行分析和处理。
其次，数据采集是该系统的基础工作。
系统需要对变电站内的所有设备进行定期或实时的数据采集，包括电压、电流、功率、频率等电气参数，以及设备状态、环境条件等非电气参数。
这些数据的采集对于后续的数据分析和故障诊断至关重要。
接着，故障诊断是变电站综合自动化监控子系统的关键功能之一。
通过对采集到的数据进行分析，系统能够及时发现设备运行中的异常情况，并进行故障诊断。
这包括对设备的过载、过热、短路等故障进行检测，并给出相应的报警信号。
此外，控制操作是系统的重要组成部分。
在检测到故障或异常情况时，系统能够自动或根据操作员的指令执行相应的控制操作，如断开故障设备、切换备用设备、调整运行参数等，以确保变电站的安全稳定运行。
最后，变电站综合自动化监控子系统还具备远程监控和远程操作的功能。
通过互联网或专用通信网络，操作员可以在远程监控中心对变电站进行监控和操作，这大大提升了变电站的运行效率和灵活性。
综上所述，变电站综合自动化监控子系统通过实时监控、数据采集、故障诊断和控制操作等功能，实现了对变电站的全面自动化管理。
这不仅提高了变电站的运行效率和安全性，也为电力系统的稳定运行提供了有力保障。
随着技术的不断发展，该系统的功能和性能将不断完善，为电力行业的发展做出更大的贡献。
变电所的自动监控管理系统要求
一、报警功能
1，参数越限报警（设备参数超过额定值）
2，开关跳闸报警（事故报警）
二、监测功能
1，实时监测设备参数-相电压，线电压，相电流，频率，有功功率，无功功率，视在功率，功率因数，有功电量，无功电量，
2，储存功能（需要保存的设备参数可长期保存）
3，曲线显示功能
4，故障查询功能
5，遥控功能（遥控拉合开关）
6，远程监控（与变电所相关的部门在办公室里电脑可看到变电所运行数据）
7，变电所出现故障时候相关人员的短信提示。
三、变电所的电压等级为10KV，是企业高压进户的中心变电所，现在为有人值守想更换为无人值守远程监控，现在的技术标准，我们是否能满足企业的要求？
第1页共1页。
变电站实时监控系统的功能
一、数据采集功能
由数据采集装置采集现场所有模拟量、及状态量，并可从各保护装置采集保护运行状态、保护定值信息、保护动作信息、保护故障信息、保护装置及保护电源自检信息。
1) 模拟量采集
采样的参数有：各段母线电压、各进出线回路的电流和功率值、电网相位与频率等电量参数以及变压器超温等非电量参数。
2) 脉冲量采集
采集由全电子式电能表输出电量脉冲值，也可直接采集电能量。
3) 状态量采集
包括手车状态、断路器状态、接地刀闸状态等，这些信号大都采用光电隔离方式开关量中断其输入。
对一些重要的状态量(如断路器位置)采用双位置接点进行采集，即00、11分别表示两个状态，以保证断路器位置的正确性，防止继电器触点的抖动或失效而造成的状态误报。
4) 继电保护数据采集
包括保保护运行状态、保护定值信息、保护动作信息、保护定值等。
二、事件记录及故障录波
事件记录包括开关跳合记录(一般由监控系统记录)、保护动作顺序记录(一般由微机保护产生)，以供事故分析。
三、远方整定保护定值
对于各保护装置，既可在当地或远方设置保护定值，也可在当地或远方显示、切换保护定值，此功能须具有当地、远方控制闭锁，操作权限闭锁措施。
四、控制和操作闭锁
可对断路器的分断与闭合进行操作，为保证操作的准确无误，操作步骤按照“选择-返送校核-执行”来进行。
五、数据处理和统计记录
系统将采集来的数字量、脉冲量和状态量按规定的要求进行处理。
这些数据主要有：线路的电流、有功和无功，母线电压定时记录的最大、最小极限值及时间等；每日电压的峰值和谷值，并标明时间；整点数据的日报表；断路器动作次数、跳闸操作次数和切除故障时的故障电流统计；控制操作或修改整定值的记录及有关操作者记录；每天独立有功负荷和无功负荷的峰值及其时间标注，并保存归档。
历史数据在监控系统的后台机中至少能保存一年以上。
六、系统的自诊断检测功能
系统的各个功能装置如控制装置、保护装置数据、采集装置等都具有自诊断检测功能，所有控制、保护、数据采集等主要单元设备出现故障时，都应该能自诊断出故障部位；具有失电自检、失电保护、自复位至原态的能力。
当数据采集装置出现非法错误时，应能输出错误信息，对故障单元进行报警和闭锁，以保证其它部分能正常工作。
当系统的在线诊断出现故障时，应能完成自动报警，并将故障内容和故障时间记录在事件一览表中。
诊断结果能周期性地传送到当地监控系统的后台机和远方调度中心，所以系统中各装置的运行状态一览无余，无需人工定期检修。
